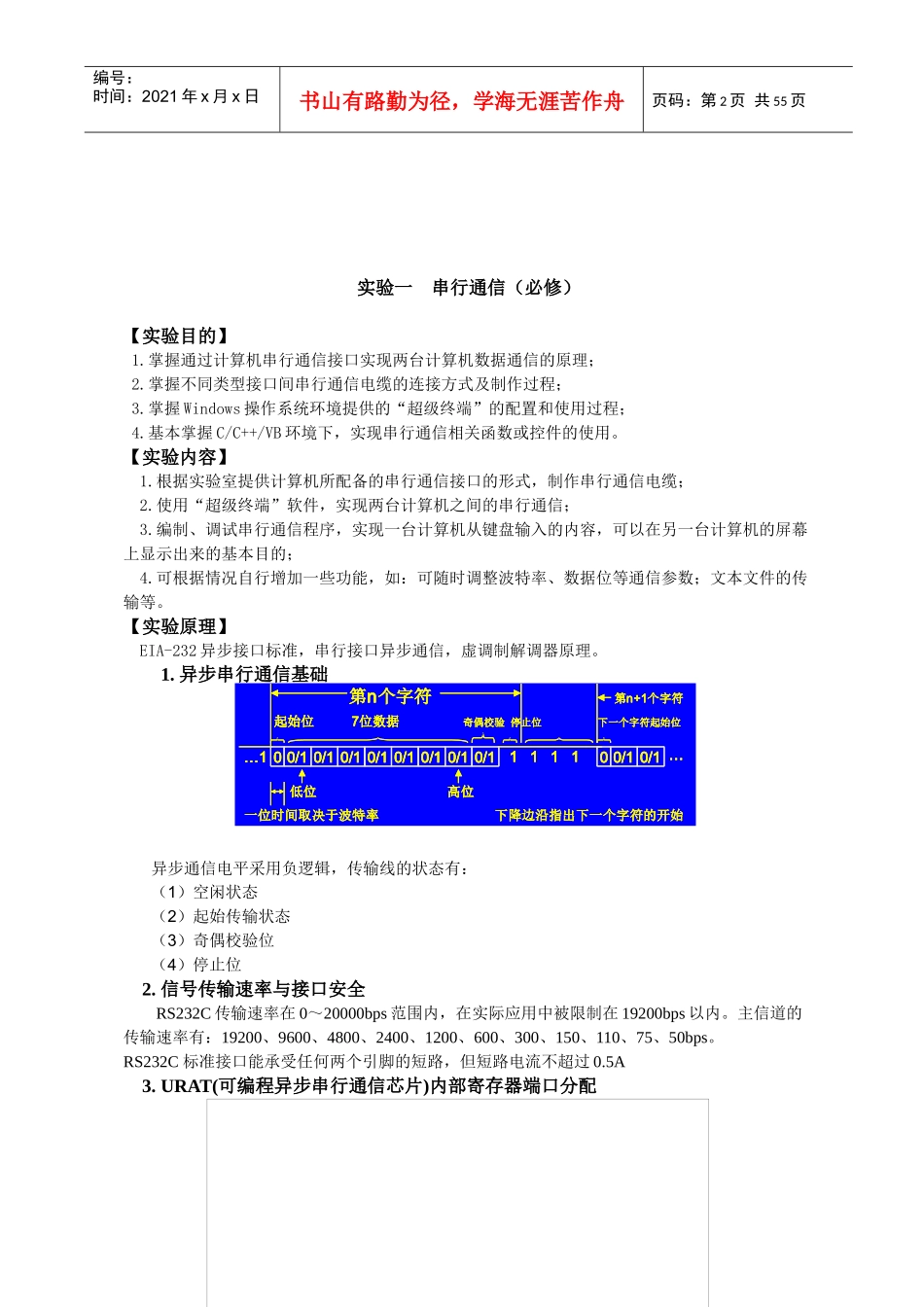

网络通信实验指导书陈宏明，朱全银淮阴工学院计算机工程学院二O一二年一月第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页目录实验一串行通信……………………………………………………………………………2实验二局域网共享介质访问控制方式CSMA/CD模拟…………………………………7实验三交换机的配置和管理………………………………………………………………8实验四路由器的配置和管理……………………………………………………………………16实验五网络安全与管理…………………………………………………………………26实验六网络互连…………………………………………………………………………29实验七WinSock编程……………………………………………………………………32实验八VOIP通信……………………………………………………………………………………37附件1通信网络试验考核大纲……………………………………………………………………38附件2计算机通信网课程考核大纲……………………………………………………………39第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页实验一串行通信（必修）【实验目的】1.掌握通过计算机串行通信接口实现两台计算机数据通信的原理；2.掌握不同类型接口间串行通信电缆的连接方式及制作过程；3.掌握Windows操作系统环境提供的“超级终端”的配置和使用过程；4.基本掌握C/C++/VB环境下，实现串行通信相关函数或控件的使用。【实验内容】1.根据实验室提供计算机所配备的串行通信接口的形式，制作串行通信电缆；2.使用“超级终端”软件，实现两台计算机之间的串行通信；3.编制、调试串行通信程序，实现一台计算机从键盘输入的内容，可以在另一台计算机的屏幕上显示出来的基本目的；4.可根据情况自行增加一些功能，如：可随时调整波特率、数据位等通信参数；文本文件的传输等。【实验原理】EIA-232异步接口标准，串行接口异步通信，虚调制解调器原理。1.异步串行通信基础异步通信电平采用负逻辑，传输线的状态有：（1）空闲状态（2）起始传输状态（3）奇偶校验位（4）停止位2.信号传输速率与接口安全RS232C传输速率在0～20000bps范围内，在实际应用中被限制在19200bps以内。主信道的传输速率有：19200、9600、4800、2400、1200、600、300、150、110、75、50bps。RS232C标准接口能承受任何两个引脚的短路，但短路电流不超过0.5A3.URAT(可编程异步串行通信芯片)内部寄存器端口分配第n个字符第n+1个字符起始位7位数据奇偶校验停止位下一个字符起始位…100/10/100/10/10/10/10/10/10/10/11111…低位高位一位时间取决于波特率下降边沿指出下一个字符的开始第n个字符第n+1个字符起始位7位数据奇偶校验停止位下一个字符起始位…100/10/100/10/10/10/10/10/10/10/11111…低位高位一位时间取决于波特率下降边沿指出下一个字符的开始第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页DLAB为线路控制寄存器D7位；括号外为COM1、括号内为COM24.线路控制寄存器LCR(3FBH,只读)该寄存器的内容规定了异步串行通信的数据格式D7除数锁存0—允许访问接收数据、发送数据和中断允许寄存器1—允许访问波特率因子寄存器，将除数锁存D6SB设置间断0—禁止间断产生，1—设置间断，SOUT发送空号D5SP附加奇偶保持位选择位0—无奇偶附加位，1—偶附加位为0(偶校验)，1—偶附加位为1(奇校验)D4EPS奇偶类型0—奇校验(当D3=0)，1—偶校验(当D3=1)D3PEN奇偶校验允许0—无奇偶校验1—允许奇偶校验D2STB停止位选择0—1位停止位1—1.5位停止位1—2位停止位(6,7,8)D1、D0—数据位置00—5位，01—6位，10—7位，11—8位5.波特率因子寄存器(3F8H/3F9H,只写)波特率=1.8432MHz/(波特率因子×16)读出MODEM状态寄存器读出线路状态寄存器写入MODEM控制寄存器写入线路控制寄存器读出中断标识寄存器写入中断允许寄存器写入波特率因子(MSB)写入波特率因子(LSB)读出接收器数据寄存器写入发送器保持寄存器寄存器名称及作用IN3FEH(2FEH)IN3FDH(2FDH)OUT3FCH...
