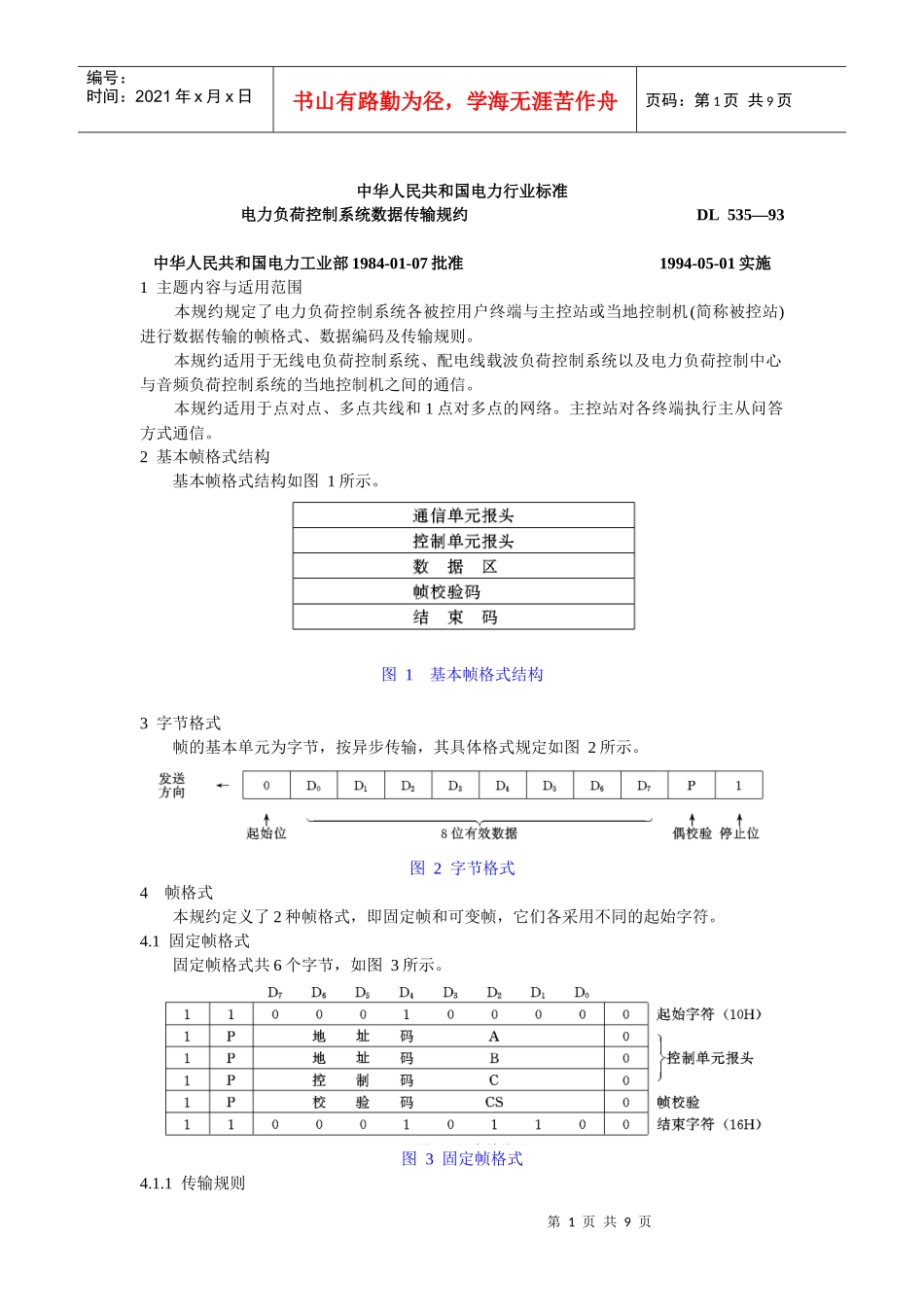

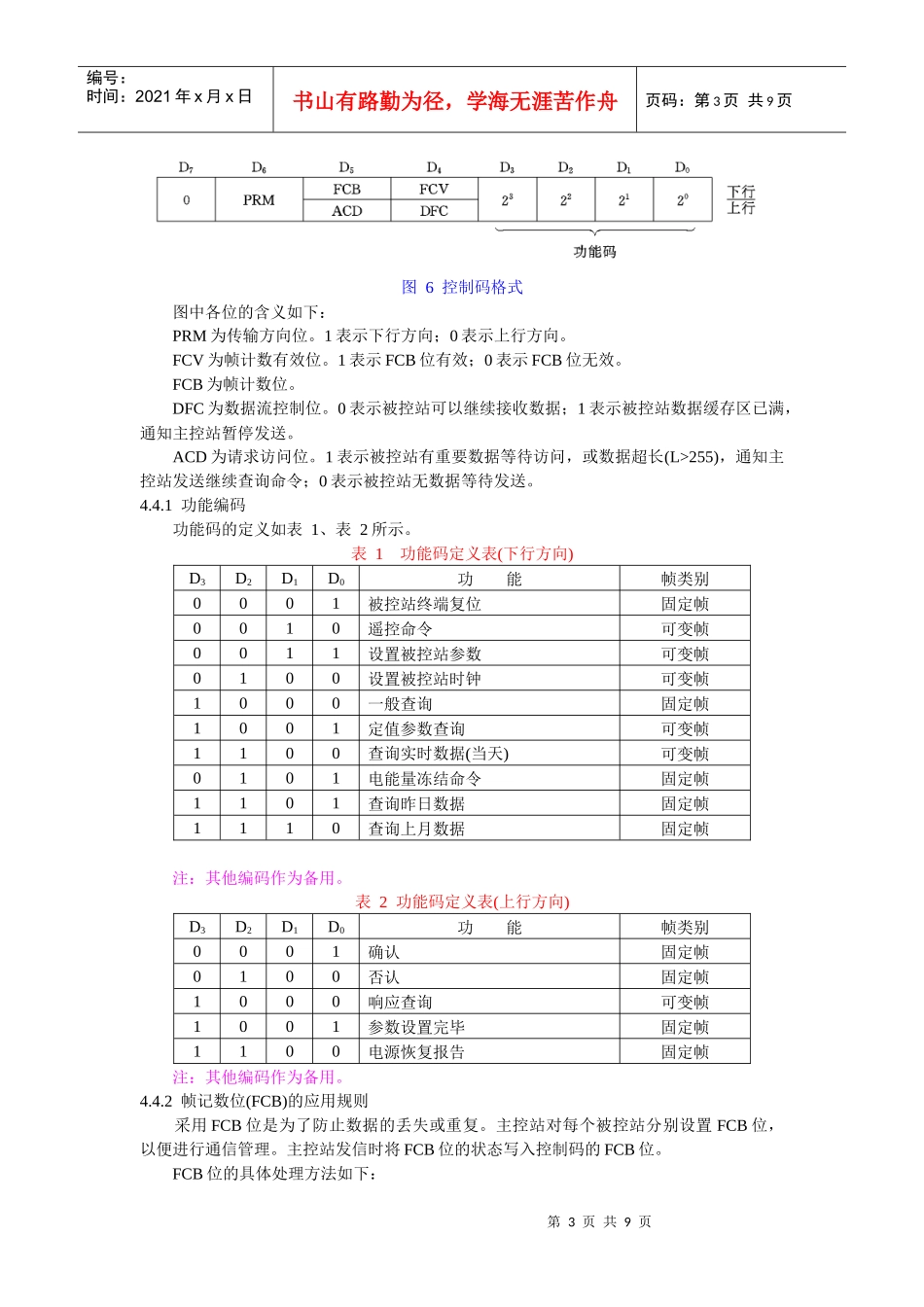

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页中华人民共和国电力行业标准电力负荷控制系统数据传输规约DL535—93中华人民共和国电力工业部1984-01-07批准1994-05-01实施1主题内容与适用范围本规约规定了电力负荷控制系统各被控用户终端与主控站或当地控制机(简称被控站)进行数据传输的帧格式、数据编码及传输规则。本规约适用于无线电负荷控制系统、配电线载波负荷控制系统以及电力负荷控制中心与音频负荷控制系统的当地控制机之间的通信。本规约适用于点对点、多点共线和1点对多点的网络。主控站对各终端执行主从问答方式通信。2基本帧格式结构基本帧格式结构如图1所示。图1基本帧格式结构3字节格式帧的基本单元为字节，按异步传输，其具体格式规定如图2所示。图2字节格式4帧格式本规约定义了2种帧格式，即固定帧和可变帧，它们各采用不同的起始字符。4.1固定帧格式固定帧格式共6个字节，如图3所示。图3固定帧格式4.1.1传输规则第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页4.1.1.1在发送信息之前，先发连续空闲位二进制“1”，长度不少于11个，使接收机做好稳定接收准备。4.1.1.2帧间至少要插入33个空闲位。4.1.1.3校验码是由控制单元报头数据位组相加的算术和舍去8位以上的进位位形成的。4.1.1.4接收端的校验规则：每个字节应分别校验其起始、停止位和偶校验位；每帧都应校核其起始、结束字符和帧校验码CS的正确性。以上任何一项出错，则该帧拒收。4.2可变帧格式可变帧格式如图4所示。图4可变帧格式4.2.1传输规则4.2.1.1在发送信息之前，先发连续空闲位二进制“1”，长度不少于11个，使接收机做好稳定接收准备。4.2.1.2帧间至少要插入33个空闲位。4.2.1.3校验码是由信息数据位组相加的算术和舍去8位以上的进位位形成的。4.2.1.4接收端的校验规则：每个字节应分别校验其起始、结束和偶校验位，每帧检查2个起始字符应正确和2个L字节应相同，被接收的字节总数应等于L+6，检查校验码和结束字符的正确性。以上任一项出错，则该帧拒收。4.3地址码地址码A和B占2个字节，表示被控站地址编号，如图5所示。图5地址码D0～D15为地址编码，共有216=65536个地址号。其中全“0”编码备用，全“1”编码为广播通信用。各系统可以根据被控站分布的实际情况分组编号。4.4控制码控制码C的格式如图6所示。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图6控制码格式图中各位的含义如下：PRM为传输方向位。1表示下行方向；0表示上行方向。FCV为帧计数有效位。1表示FCB位有效；0表示FCB位无效。FCB为帧计数位。DFC为数据流控制位。0表示被控站可以继续接收数据；1表示被控站数据缓存区已满，通知主控站暂停发送。ACD为请求访问位。1表示被控站有重要数据等待访问，或数据超长(L>255)，通知主控站发送继续查询命令；0表示被控站无数据等待发送。4.4.1功能编码功能码的定义如表1、表2所示。表1功能码定义表(下行方向)D3D2D1D0功能帧类别0001被控站终端复位固定帧0010遥控命令可变帧0011设置被控站参数可变帧0100设置被控站时钟可变帧1000一般查询固定帧1001定值参数查询可变帧1100查询实时数据(当天)可变帧0101电能量冻结命令固定帧1101查询昨日数据固定帧1110查询上月数据固定帧注：其他编码作为备用。表2功能码定义表(上行方向)D3D2D1D0功能帧类别0001确认固定帧0100否认固定帧1000响应查询可变帧1001参数设置完毕固定帧1100电源恢复报告固定帧注：其他编码作为备用。4.4.2帧记数位(FCB)的应用规则采用FCB位是为了防止数据的丢失或重复。主控站对每个被控站分别设置FCB位，以便进行通信管理。主控站发信时将FCB位的状态写入控制码的FCB位。FCB位的具体处理方法如下：第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页a.在主控站，对每个被控站都保存着前一帧发出的FCB状态“0”或“1”。当接收到被控站对前一帧的正确应答时，修改上一帧保存的FCB状态然后发下一帧；当收到被控站的应答帧出错或超时未收到应答时，重...
