给水管道施工技术交底VIP免费

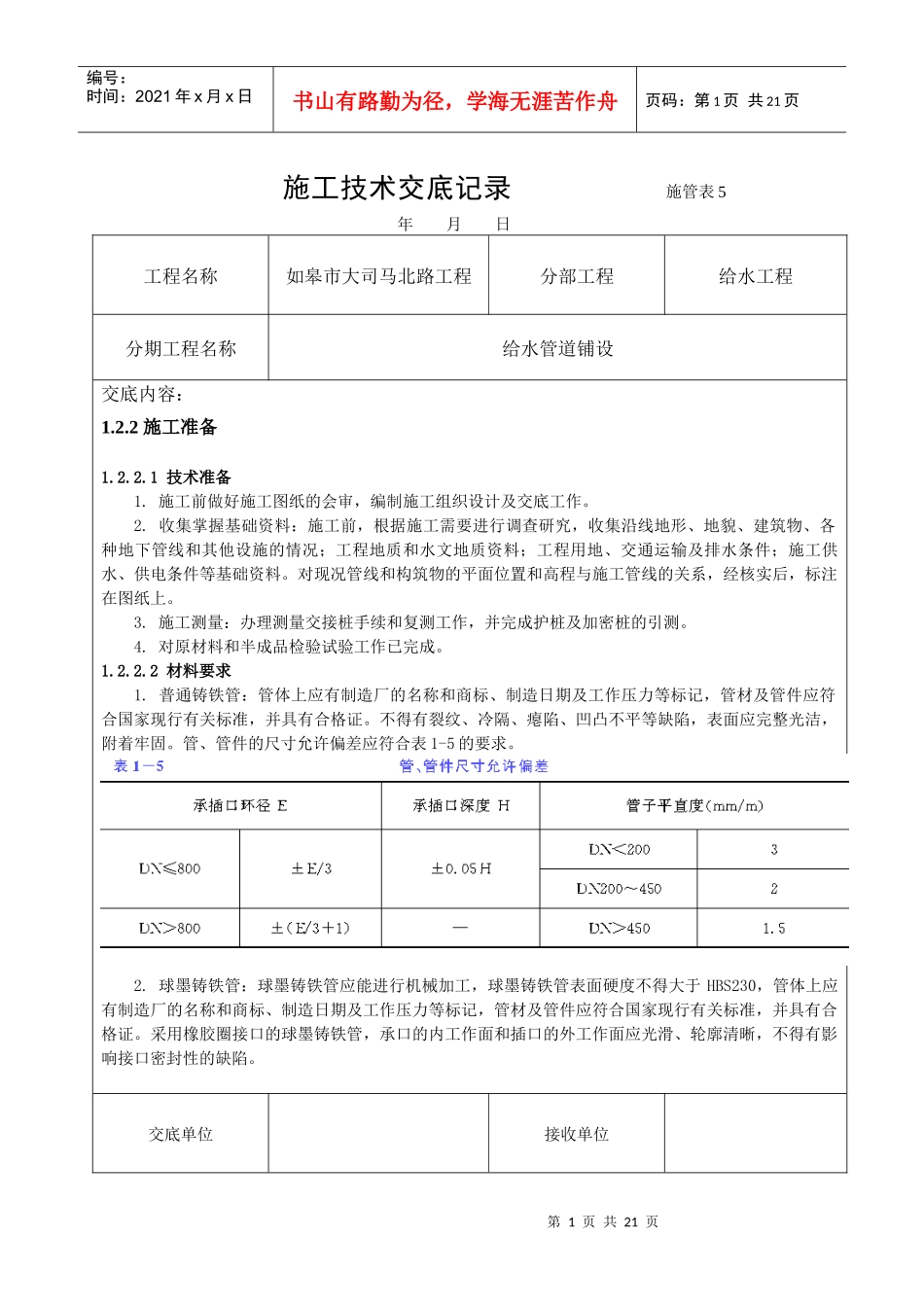

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页施工技术交底记录施管表5年月日工程名称如皋市大司马北路工程分部工程给水工程分期工程名称给水管道铺设交底内容：1.2.2施工准备1.2.2.1技术准备1.施工前做好施工图纸的会审，编制施工组织设计及交底工作。2.收集掌握基础资料：施工前，根据施工需要进行调查研究，收集沿线地形、地貌、建筑物、各种地下管线和其他设施的情况；工程地质和水文地质资料；工程用地、交通运输及排水条件；施工供水、供电条件等基础资料。对现况管线和构筑物的平面位置和高程与施工管线的关系，经核实后，标注在图纸上。3.施工测量：办理测量交接桩手续和复测工作，并完成护桩及加密桩的引测。4.对原材料和半成品检验试验工作已完成。1.2.2.2材料要求1.普通铸铁管：管体上应有制造厂的名称和商标、制造日期及工作压力等标记，管材及管件应符合国家现行有关标准，并具有合格证。不得有裂纹、冷隔、瘪陷、凹凸不平等缺陷，表面应完整光洁，附着牢固。管、管件的尺寸允许偏差应符合表1-5的要求。2.球墨铸铁管：球墨铸铁管应能进行机械加工，球墨铸铁管表面硬度不得大于HBS230，管体上应有制造厂的名称和商标、制造日期及工作压力等标记，管材及管件应符合国家现行有关标准，并具有合格证。采用橡胶圈接口的球墨铸铁管，承口的内工作面和插口的外工作面应光滑、轮廓清晰，不得有影响接口密封性的缺陷。交底单位接收单位第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页交底人接收人施工技术交底记录施管表5年月日工程名称如皋市大司马北路工程分部工程给水工程分期工程名称给水管道铺设交底内容：3.胶圈：胶圈所用材料不得含有任何有害胶圈使用寿命、污染水质的材料，并不得使用再生胶制作的胶圈。胶圈应质地均匀，不得有蜂窝、气孔、皱褶、缺胶、开裂及飞边等缺陷。使用前应逐个检查，不得有割裂、破损、气泡、飞边等缺陷。其硬度、压缩率、抗拉力、几何尺寸等均应符合有关规范及设计规定。密封胶圈应有出厂检验质量合格的检验报告。产品到达现场后，应抽检5％的密封橡胶圈的硬度、压缩率和抗拉力，其值不应小于出厂合格标准。4.水泥：宜采用强度等级32.5级以上的硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。应有出厂产品合格证或出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB175)等的规定。5.石棉：宜选用机选4F级温石棉，其质量指标应符合国家现行有关标准规定。6.油麻：宜采用纤维较长、无皮质、清洁、松软、富有韧性的油麻。7.铅：纯度不应小于99%。8.法兰盘：表面应平整，无裂纹，密封面上不得有斑疤、砂眼及辐射状沟纹，密封槽符合规定，螺孔位置准确。应有出厂合格证。9.橡胶垫：橡胶垫不得含有污染水质的材料，并不得使用再生胶制作的橡胶垫，每块橡胶垫，接茬不得多于两处，且接茬平整，粘结牢固、无空鼓。橡胶圈内径应等于法兰内径，橡胶圈外径应与法兰密封面外缘相齐。当管径≤600mm时，橡胶垫厚度宜为3mm～4mm；管径≥700mm时，宜为5mm～6mm。1.2.2.3机具设备1.设备：汽车吊、挖掘机、10～20t自卸汽车、半挂拖车、推土机、振动夯、蛙式打夯机、压路机、切管机、供电设备、管接头、试压用试压泵、倒链、手扳葫芦、环链、钢丝绳、千斤顶等。2.工具：吊具、钩子、撬棍、探尺、钢卷尺、盒尺、角尺、水平尺、线坠、铅笔、扳手、钳子、螺丝刀、錾子、手锤等。1.2.2.4作业条件1.拆迁工作及交通疏导：地上、地下管线设施改移或加固措施已完成，施工期交通疏导方案、施工便桥的搭设方案经有关主管部门批准。2.现场条件：现场三通一平已完成，地下水位降至槽底0.5m以下。地下管线和其他设施物探和坑探调查清楚。3.施工技术方案已完成审批手续。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页交底单位接收单位交底人接收人施工技术交底记录施管表5年月日工程名称如皋市大司马北路工程分部工程给水工程分期工程名称给水...
