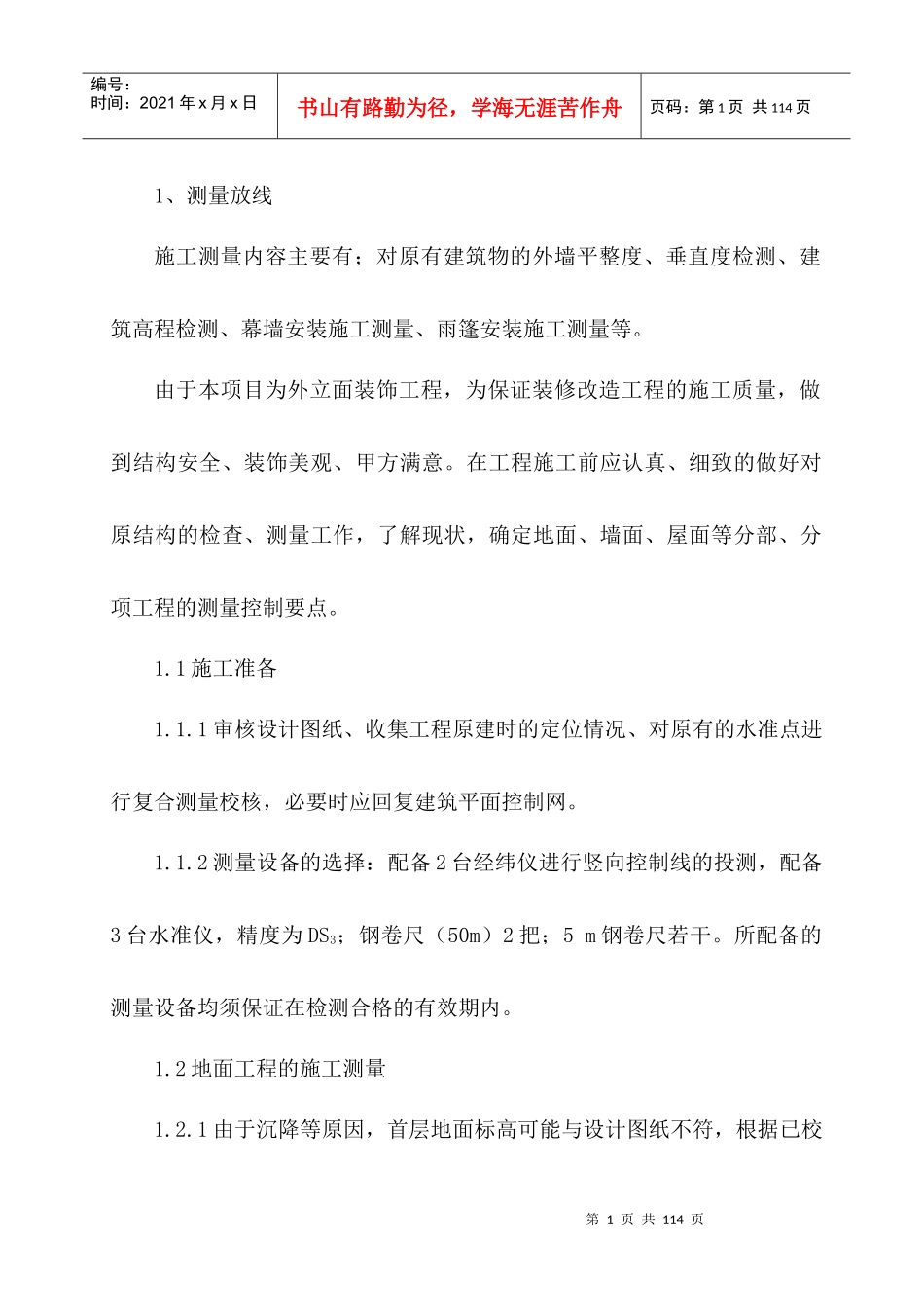

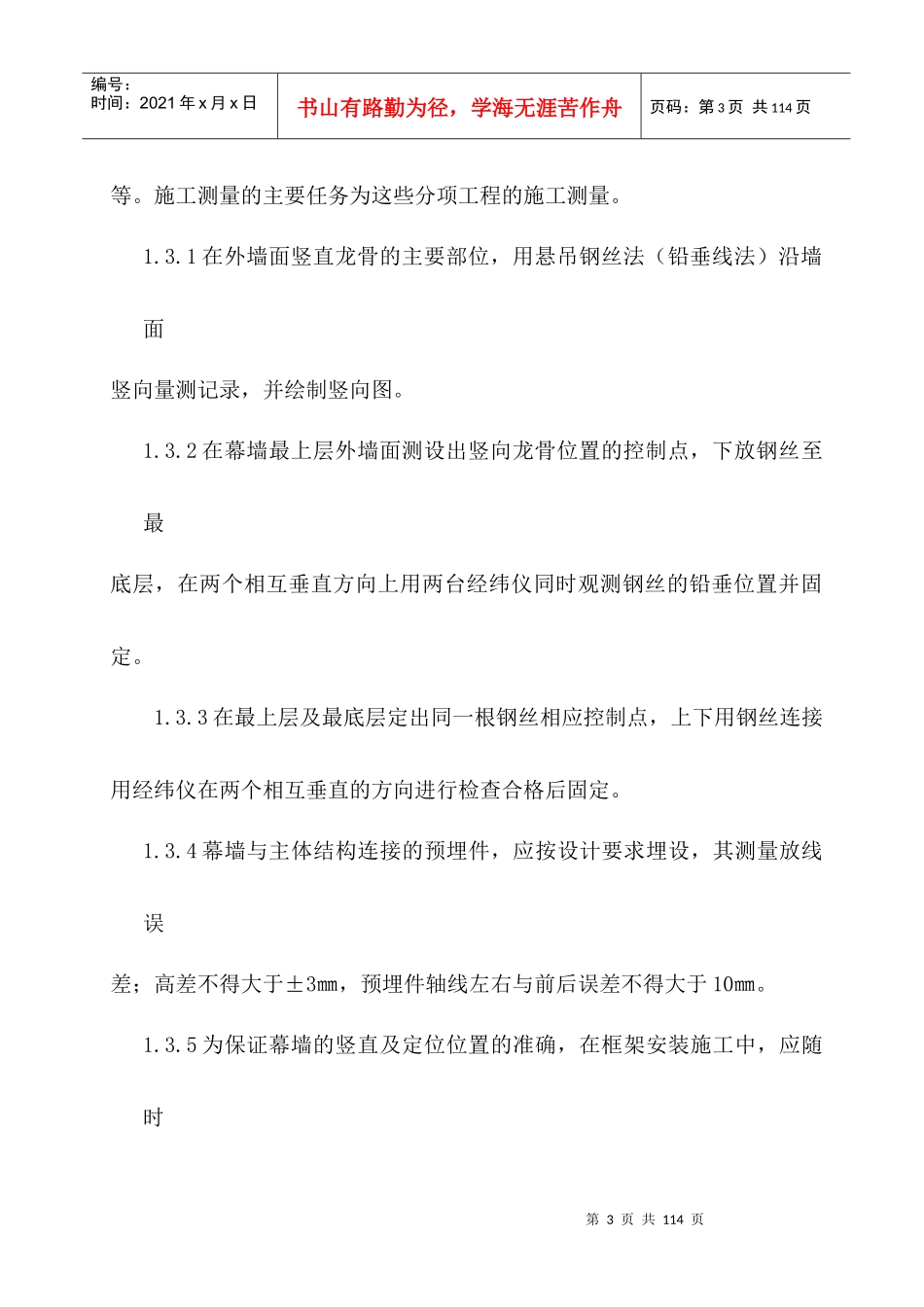

第1页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共114页1、测量放线施工测量内容主要有；对原有建筑物的外墙平整度、垂直度检测、建筑高程检测、幕墙安装施工测量、雨篷安装施工测量等。由于本项目为外立面装饰工程，为保证装修改造工程的施工质量，做到结构安全、装饰美观、甲方满意。在工程施工前应认真、细致的做好对原结构的检查、测量工作，了解现状，确定地面、墙面、屋面等分部、分项工程的测量控制要点。1.1施工准备1.1.1审核设计图纸、收集工程原建时的定位情况、对原有的水准点进行复合测量校核，必要时应回复建筑平面控制网。1.1.2测量设备的选择：配备2台经纬仪进行竖向控制线的投测，配备3台水准仪，精度为DS3；钢卷尺（50m）2把；5m钢卷尺若干。所配备的测量设备均须保证在检测合格的有效期内。1.2地面工程的施工测量1.2.1由于沉降等原因，首层地面标高可能与设计图纸不符，根据已校第2页共114页第1页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共114页核的水准点，测设首层±0.000标高，并以此标高为基准进行标高的竖向传递。1.2.2首层各段的标高控制点为三个，以利于闭合校差。1.2.3标高的传递方式采用在楼梯间和窗口处进行传递，如图示：其允许误差见下表。层间误差±3㎜总误差±5㎜传递到各层的三个标高点应先进行校核，校差不得大于3㎜，并取平均点引测水平线。1.2.4测设50㎝水平控制线，50㎝水平控制线的测设允许误差应符合测表的要求。项目精度要求水平线1.每3m两端高差小于±1㎜；2.同一条水平线的标高允许误差为±3㎜。铅垂线高于1/30001.3墙面装饰施工测量：本工程中墙面装饰主要包括：石材幕墙、明框玻璃幕墙、铝塑板幕墙第3页共114页第2页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共114页等。施工测量的主要任务为这些分项工程的施工测量。1.3.1在外墙面竖直龙骨的主要部位，用悬吊钢丝法（铅垂线法）沿墙面竖向量测记录，并绘制竖向图。1.3.2在幕墙最上层外墙面测设出竖向龙骨位置的控制点，下放钢丝至最底层，在两个相互垂直方向上用两台经纬仪同时观测钢丝的铅垂位置并固定。1.3.3在最上层及最底层定出同一根钢丝相应控制点，上下用钢丝连接用经纬仪在两个相互垂直的方向进行检查合格后固定。1.3.4幕墙与主体结构连接的预埋件，应按设计要求埋设，其测量放线误差；高差不得大于±3㎜，预埋件轴线左右与前后误差不得大于10㎜。1.3.5为保证幕墙的竖直及定位位置的准确，在框架安装施工中，应随时第4页共114页第3页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共114页量测、校核。2、钢结构施工与安装2.1钢结构手工电弧焊施工工艺2.1.1范围用于本工程安装手工电弧焊焊接工程。2.1.2施工准备2.1.2.1材料及主要机具：（1）电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘培。严禁使用药皮脱落、焊芯生锈的焊条、设计五规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。按说明书的要求烘培后，放如保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。（2）引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。第5页共114页第4页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共114页（3）主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。2.1.2.2作业条件（1）熟悉图纸，做焊接工艺技术交底。（2）施焊钳应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。（3）现场供电应符合焊接用电要求。（4）环境温度低于0ОС，对预热，后热温度应根据工艺试验确定。2.1.3操作工艺2.1.3.1工艺流程：作业准备→电弧焊接（平焊、立焊、横焊）→焊缝检查2.1.3.2钢结构电弧焊接：（1）平焊1）选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。2）清理汉口：焊...
