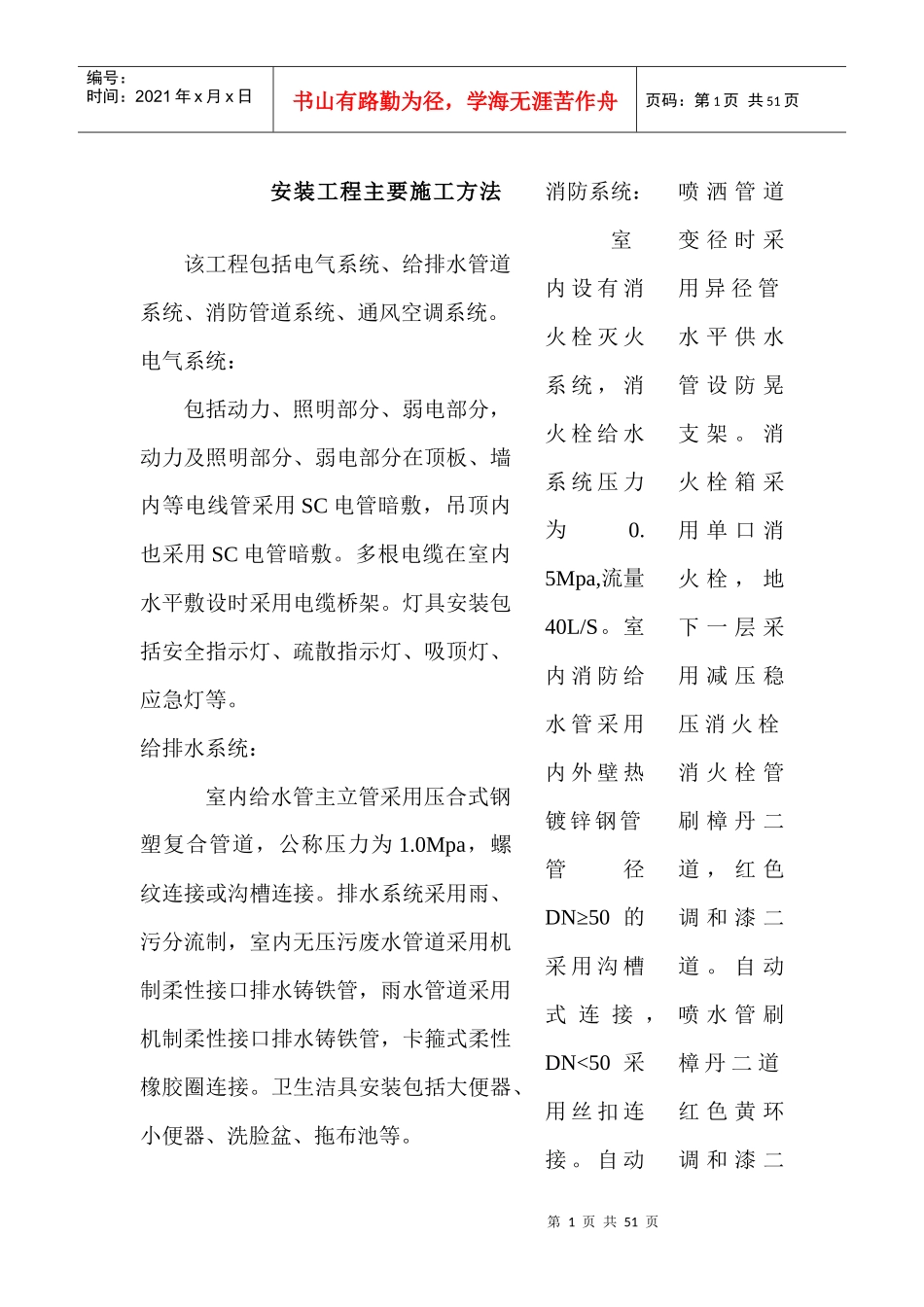

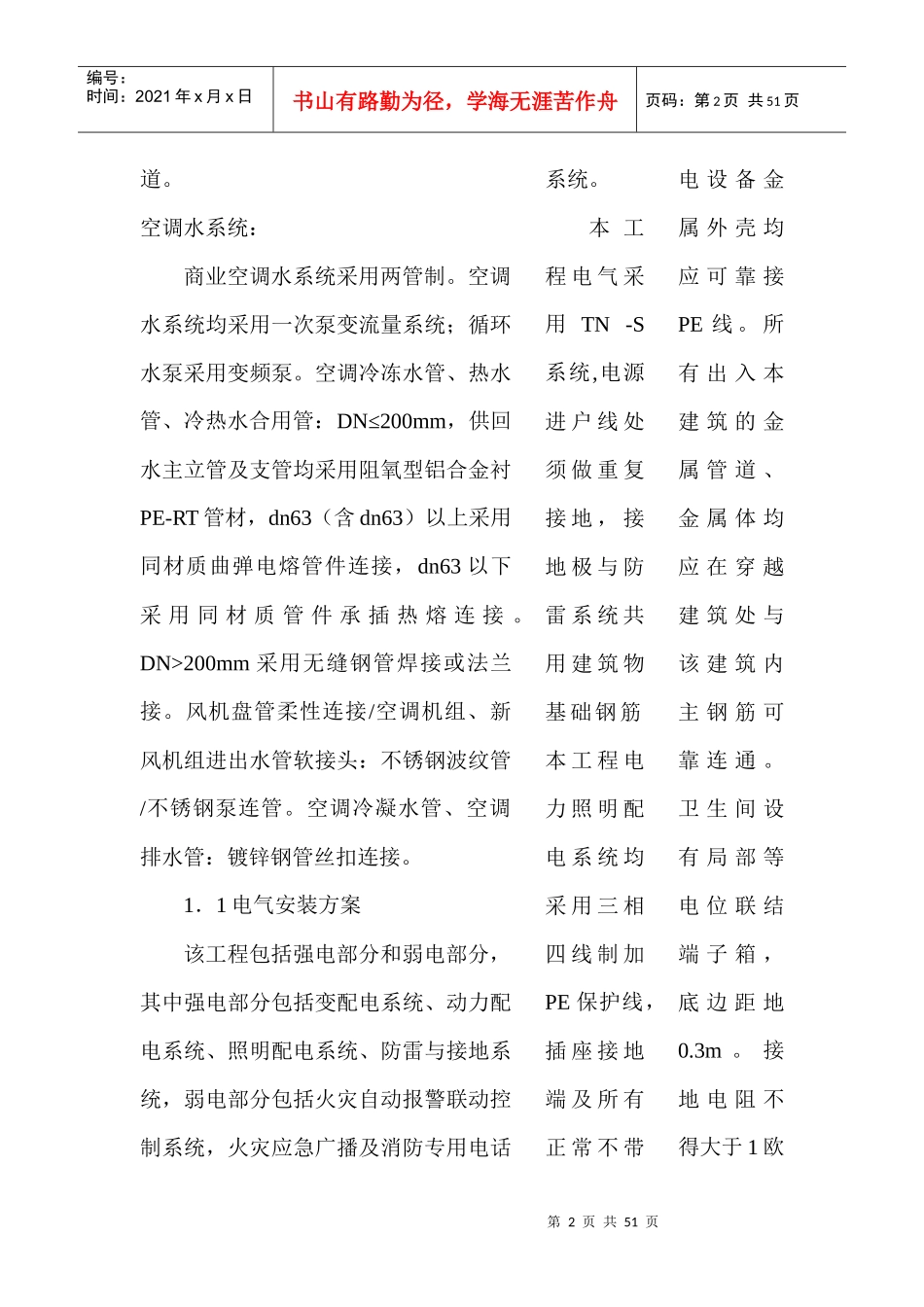

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页安装工程主要施工方法该工程包括电气系统、给排水管道系统、消防管道系统、通风空调系统。电气系统：包括动力、照明部分、弱电部分，动力及照明部分、弱电部分在顶板、墙内等电线管采用SC电管暗敷，吊顶内也采用SC电管暗敷。多根电缆在室内水平敷设时采用电缆桥架。灯具安装包括安全指示灯、疏散指示灯、吸顶灯、应急灯等。给排水系统：室内给水管主立管采用压合式钢塑复合管道，公称压力为1.0Mpa，螺纹连接或沟槽连接。排水系统采用雨、污分流制，室内无压污废水管道采用机制柔性接口排水铸铁管，雨水管道采用机制柔性接口排水铸铁管，卡箍式柔性橡胶圈连接。卫生洁具安装包括大便器、小便器、洗脸盆、拖布池等。消防系统：室内设有消火栓灭火系统，消火栓给水系统压力为0.5Mpa,流量40L/S。室内消防给水管采用内外壁热镀锌钢管管径DN≥50的采用沟槽式连接，DN<50采用丝扣连接。自动喷洒管道变径时采用异径管水平供水管设防晃支架。消火栓箱采用单口消火栓，地下一层采用减压稳压消火栓消火栓管刷樟丹二道，红色调和漆二道。自动喷水管刷樟丹二道红色黄环调和漆二第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页道。空调水系统：商业空调水系统采用两管制。空调水系统均采用一次泵变流量系统；循环水泵采用变频泵。空调冷冻水管、热水管、冷热水合用管：DN≤200mm，供回水主立管及支管均采用阻氧型铝合金衬PE-RT管材，dn63（含dn63）以上采用同材质曲弹电熔管件连接，dn63以下采用同材质管件承插热熔连接。DN>200mm采用无缝钢管焊接或法兰接。风机盘管柔性连接/空调机组、新风机组进出水管软接头：不锈钢波纹管/不锈钢泵连管。空调冷凝水管、空调排水管：镀锌钢管丝扣连接。1．1电气安装方案该工程包括强电部分和弱电部分，其中强电部分包括变配电系统、动力配电系统、照明配电系统、防雷与接地系统，弱电部分包括火灾自动报警联动控制系统，火灾应急广播及消防专用电话系统。本工程电气采用TN-S系统,电源进户线处须做重复接地，接地极与防雷系统共用建筑物基础钢筋本工程电力照明配电系统均采用三相四线制加PE保护线，插座接地端及所有正常不带电设备金属外壳均应可靠接PE线。所有出入本建筑的金属管道、金属体均应在穿越建筑处与该建筑内主钢筋可靠连通。卫生间设有局部等电位联结端子箱，底边距地0.3m。接地电阻不得大于1欧第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页姆。所有进出建筑的金属管道及构件均应与接地连线实施等电位连接。金属板屋面作为接闪器或贴装接闪带。屋面金属板应与作为接闪带的金属栏杆可靠焊接,保持良好电气通路。防雷引下线利用利用结构钢柱通长可靠联结作防雷引下线,引至基础接地极。并在室外地坪下1米处引出一根40*4热镀锌扁钢至散水外0.6米处作为预留外接人工接地用。引下线在距地0.5米处设测试点，当实测接地电阻不满足要求时，及时补打人工接地极。1．1．1配管工程本工程底层进户管采用钢管，顶板墙内等管敷线采用焊接钢管暗敷，吊顶内采用镀锌钢管暗敷。管子的走向、布置应与其他专业仔细校核、综合考虑。管子敷设过程中，应密切配合土建，穿插进行；敷设时应尽量沿最短距离。混凝土浇筑过程中，派专人进行检查监护，保护配管畅通有效。管子敷设应连接紧密，管口光滑护口齐全切口平直箱盒设置正确，固定可靠。管孔进箱盒顺直，钢管在盒（箱）内露出的长度为2丝扣，用锁紧螺母固定。钢管暗敷设钢管暗敷设时与土建主体工程密切配合，土建主体工程中应弹出建筑标高线，电工在熟悉图纸的基础上，根据相应的施工规范及现场情况，经过综合考虑，确定管路的敷设部位及走向，并将管口预留到位。第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页暗配管时应注意以下几个方面事项：除锈与涂漆：埋入混凝土内钢管其内壁应刷防腐漆，埋入土层内的钢管内、外壁应刷两度沥青漆。切割：钢管不应有折扁和裂缝，管内无铁...
