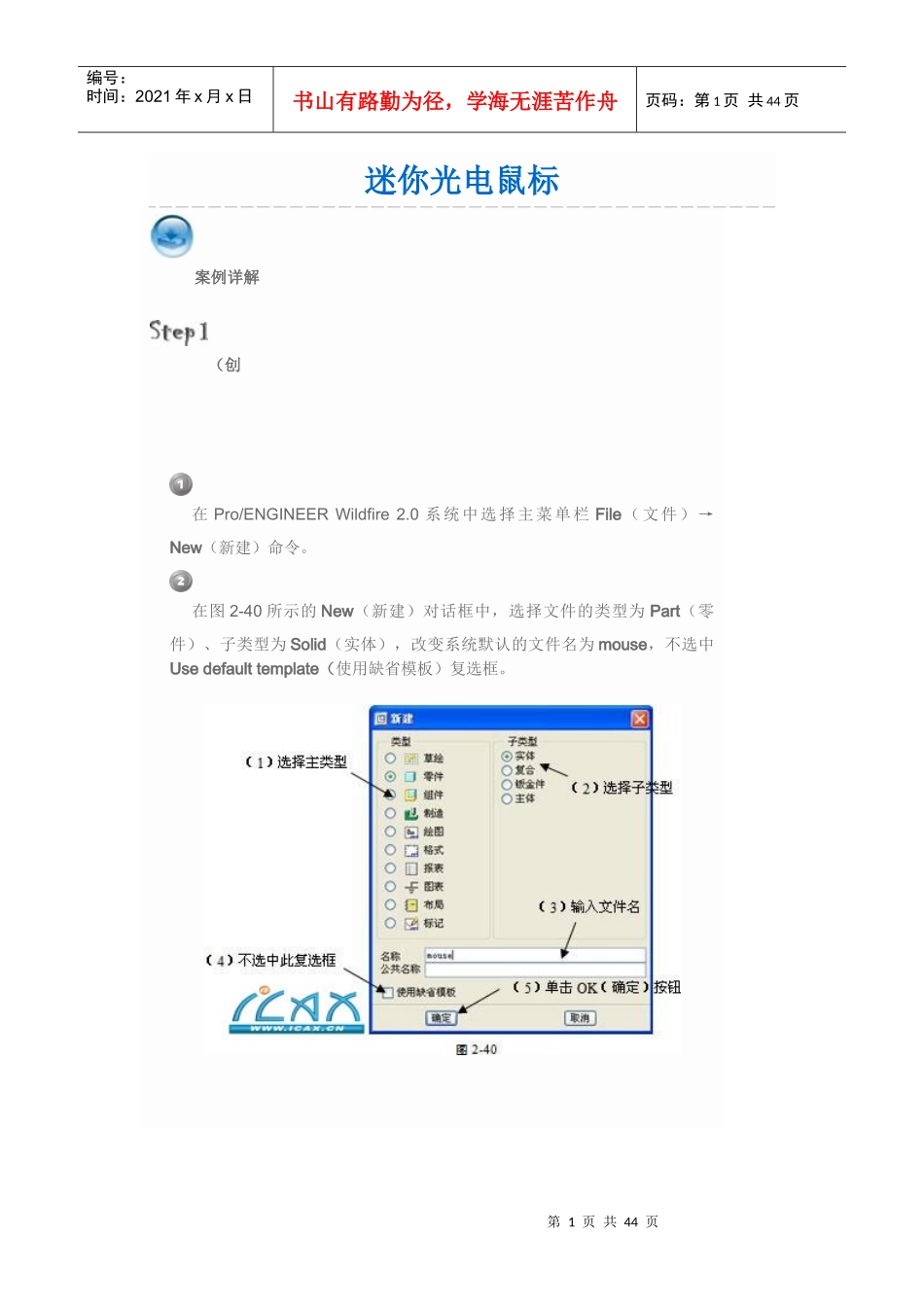

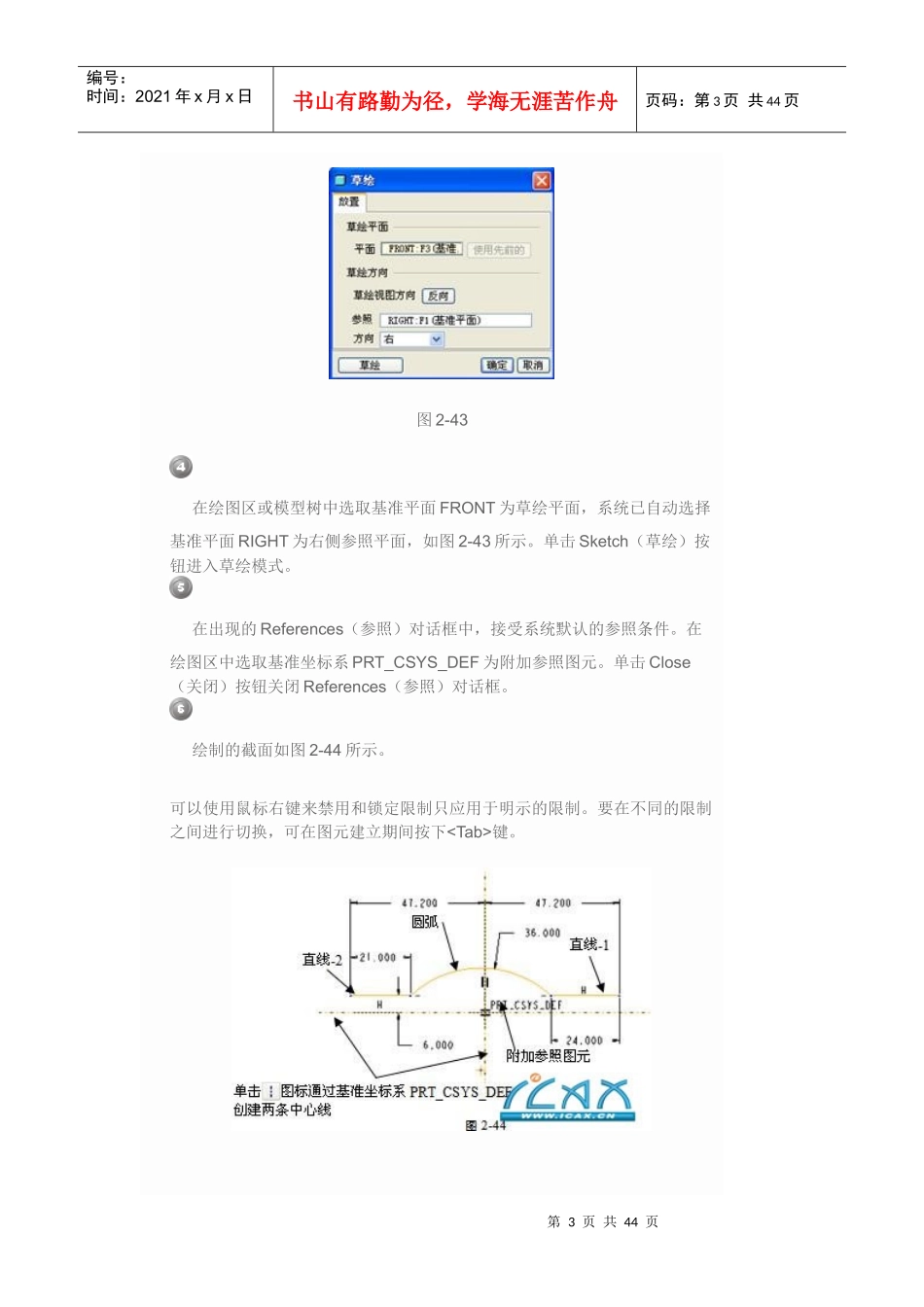

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页迷你光电鼠标案例详解（创在Pro/ENGINEERWildfire2.0系统中选择主菜单栏File（文件）→New（新建）命令。在图2-40所示的New（新建）对话框中，选择文件的类型为Part（零件）、子类型为Solid（实体），改变系统默认的文件名为mouse，不选中Usedefaulttemplate（使用缺省模板）复选框。第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页单击对话框中的OK（确定）按钮。进入NewFileOptions（新文件选项）对话框，选择模板类型为mmns_part_solid，并单击OK（确定）按钮。（创建双向拉伸曲面）单击建模工具栏Extrude（拉伸）图标，出现如图2-41所示的Extrude（拉伸）命令操控板。图2-41在操控板中单击图标。图2-42单击对话栏中的Placement（放置）菜单项，在出现的如图2-42所示的上滑面板中单击Define（定义）按钮，出现Sketch（草绘）对话框。第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页图2-43在绘图区或模型树中选取基准平面FRONT为草绘平面，系统已自动选择基准平面RIGHT为右侧参照平面，如图2-43所示。单击Sketch（草绘）按钮进入草绘模式。在出现的References（参照）对话框中，接受系统默认的参照条件。在绘图区中选取基准坐标系PRT_CSYS_DEF为附加参照图元。单击Close（关闭）按钮关闭References（参照）对话框。绘制的截面如图2-44所示。可以使用鼠标右键来禁用和锁定限制只应用于明示的限制。要在不同的限制之间进行切换，可在图元建立期间按下键。第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页单击图标完成草绘，返回Extrude（拉伸）特征操控板。在操控板中选择特征创建的方式为，在数值文本框中输入60.0为双向拉伸的长度。系统在绘图区中显示特征的预览结果，如图2-45所示。图2-45单击图标完成Extrude（拉伸）曲面的创建。2.3迷你光电鼠标案例分析相比较早期广泛使用的光学机械鼠标，光电鼠标定位准确、寿命长久、无需清洁的优势，越来越多地受到用户的认可。在本节中通过一个光电鼠标的建模过程来讲解Pro/ENGINEER软件强大的曲面建模能力。通过ISDX（造型）、VarSecSwp（变截面扫描）和BoundaryBlend（边界混合）等命令的使用可以很方便的创建符合设计意图的曲面模型。光电鼠标模型，如图2-38所示。第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页图2-38光电鼠标的定位原理：首先，发光二极管照亮采样表面，对比度强烈的待采样影像通过透镜在CMOS上成像，CMOS将光学影像转化为矩阵电信号传输给DSP，DSP则将此影像信号与存储的上一采样周期的影像进行比较分析。然后，发送一个位移距离信号到接口电路，接口电路对由DSP发来的位移信号进行整合处理，然后传入计算机内部的位移信号再经过驱动程序的进一步处理。最终，在系统中形成光标的位移。光电鼠标定位示意图，如图2-39所示。案例详解（创建新零件）在Pro/ENGINEERWildfire2.0系统中选择主菜单栏File（文件）→New（新建）命令。在图2-40所示的New（新建）对话框中，选择文件的类型为Part（零件）、子类型为Solid（实体），改变系统默认的文件名为mouse，不选中Usedefaulttemplate（使用缺省模板）复选框。第6页共44页第5页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共44页单击对话框中的OK（确定）按钮。进入NewFileOptions（新文件选项）对话框，选择模板类型为mmns_part_solid，并单击OK（确定）按钮。（创建双向拉伸曲面）单击建模工具栏Extrude（拉伸）图标，出现如图2-41所示的Extrude（拉伸）命令操控板。图2-41在操控板中单击图标。第7页共44页第6页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共44页图2-42单击对话栏中的Placement（放置）菜单项，在出现的如图2-42所示的上滑面板中单击Define（定义）按钮，出现Sketch（草绘）对话框。图2-43在...
