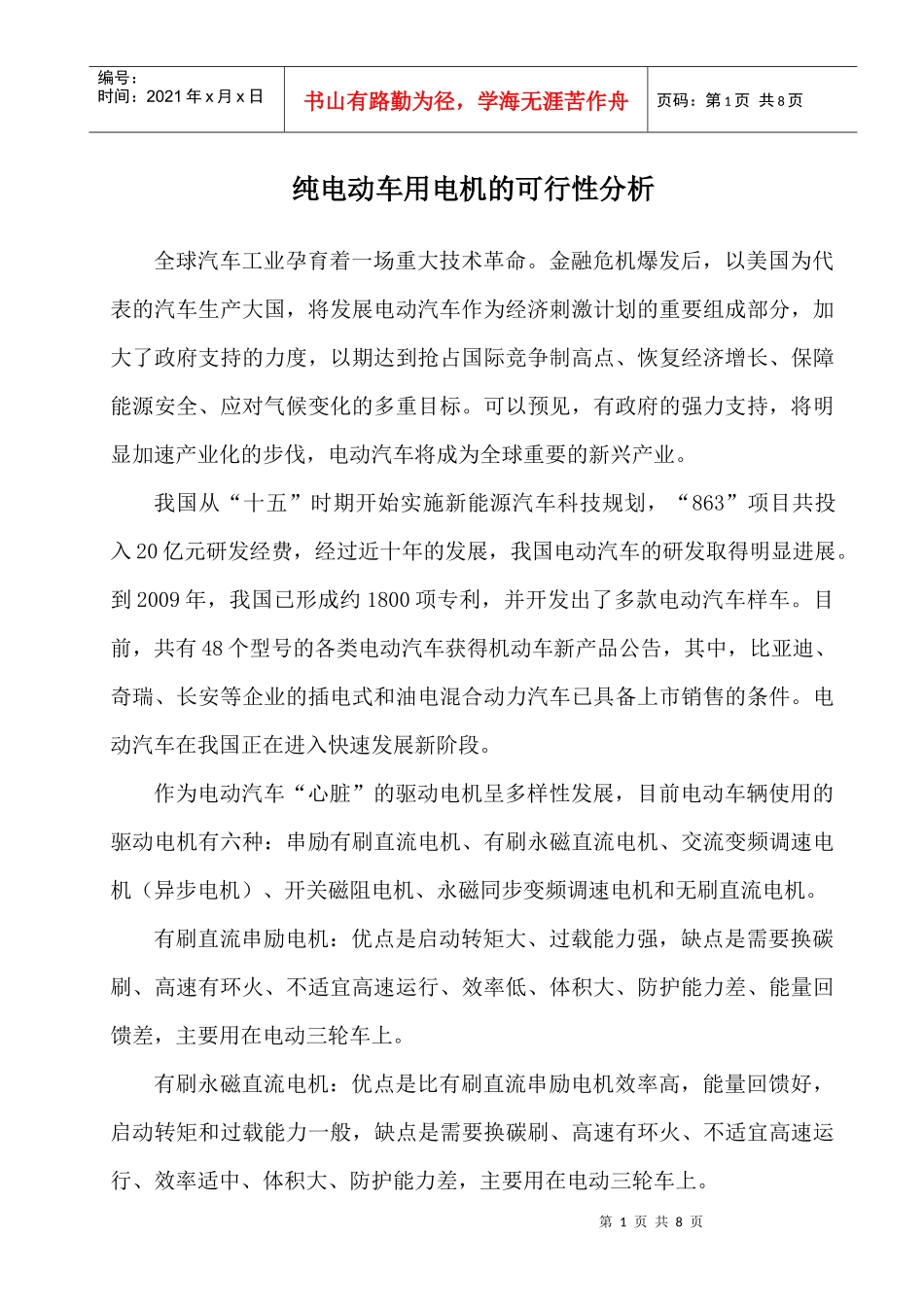

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页纯电动车用电机的可行性分析全球汽车工业孕育着一场重大技术革命。金融危机爆发后，以美国为代表的汽车生产大国，将发展电动汽车作为经济刺激计划的重要组成部分，加大了政府支持的力度，以期达到抢占国际竞争制高点、恢复经济增长、保障能源安全、应对气候变化的多重目标。可以预见，有政府的强力支持，将明显加速产业化的步伐，电动汽车将成为全球重要的新兴产业。我国从“十五”时期开始实施新能源汽车科技规划，“863”项目共投入20亿元研发经费，经过近十年的发展，我国电动汽车的研发取得明显进展。到2009年，我国已形成约1800项专利，并开发出了多款电动汽车样车。目前，共有48个型号的各类电动汽车获得机动车新产品公告，其中，比亚迪、奇瑞、长安等企业的插电式和油电混合动力汽车已具备上市销售的条件。电动汽车在我国正在进入快速发展新阶段。作为电动汽车“心脏”的驱动电机呈多样性发展，目前电动车辆使用的驱动电机有六种：串励有刷直流电机、有刷永磁直流电机、交流变频调速电机（异步电机）、开关磁阻电机、永磁同步变频调速电机和无刷直流电机。有刷直流串励电机：优点是启动转矩大、过载能力强，缺点是需要换碳刷、高速有环火、不适宜高速运行、效率低、体积大、防护能力差、能量回馈差，主要用在电动三轮车上。有刷永磁直流电机：优点是比有刷直流串励电机效率高，能量回馈好，启动转矩和过载能力一般，缺点是需要换碳刷、高速有环火、不适宜高速运行、效率适中、体积大、防护能力差，主要用在电动三轮车上。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页交流变频调速电机：优点是结构简单、电机本身可靠性高、质量较小、过载能力强；缺点是起动转矩小、起动电流大、效率较低、控制复杂，能量回馈性能差。目前美国倾向于采用交流变频调速电机。开关磁阻电机：优点是结构简单、可靠、成本较低、过载能力强，在低速时具有较大的转矩；缺点是低速振动大、噪声大、效率偏低，体积大、能量回馈差。目前德国、英国等大力开发开关磁阻电机。永磁同步变频调速电机：优点是具有较高的效率，能量回馈好，质量较小，缺点是成本较高，且有高温退磁、抗振性较差，有失步问题。无刷直流电机：优点是较高的效率，起动扭矩较大，能量回馈好，质量较小，缺点是成本较高，且有高温退磁、抗振性较差。无刷直流电机也是永磁同步电机的一种，永磁同步电机作为调速电动机使用，一般分为两种形式：一种为方波型永磁同步电机（习惯上也称无刷直流电机）；另一种为正弦波型永磁同步电机（即标准形式的永磁交流同步电机），永磁无刷直流电机的工作磁场是步进式旋转磁场，容易产生转矩脉动，同时伴有一定的噪声。永磁交流同步电机的工作磁场是均匀旋转磁场，因此转矩脉动量很小，运行噪声也很小。各种电机技术指标汇总（一）电性机能直流串激电机永磁直流电机直流并激电机交流异步电机开关磁阻电机永磁同步电机无刷直流电机起动性能5444545低速性能5444444运行效率3343455平均效率3344355能量密度2235455第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页过载能力4445544再生能力3543255可靠性2225533制造成本4445544控制器成本5554444合计36363842424344国内外电动汽车电机使用具体情况（二）从附表（一）和（二）可以看出,目前电动汽车电机驱动系统中,主要采用交流变频调速电机、永磁同步电机和开关磁阻电机;这三种电机各有所长，通过匹配不同的控制系统都能较好的满足电动汽车驱动的要求。目前，研发单位电动车类型电机类型第一汽车集团公司美国电动车(亚洲)公司汕头国家电动汽车试验示范区混合动力轿车—CA718OAE直流电机天津清源电动车辆有限公司QY6720HEV混合动力客车交流电机东风电动车辆股份有限公司EQ6110HEV混合动力客车开关磁阻电机一汽集团解放牌CA6100SH8混合动力客车交流异步感应电机湘潭电机股份有限公司XD6120混合动力电动城市客车变频调速感应异步电动/发电机株洲时代集团公司TEG61120CK-H...
