自动喷洒用消防泵的电气控制VIP免费

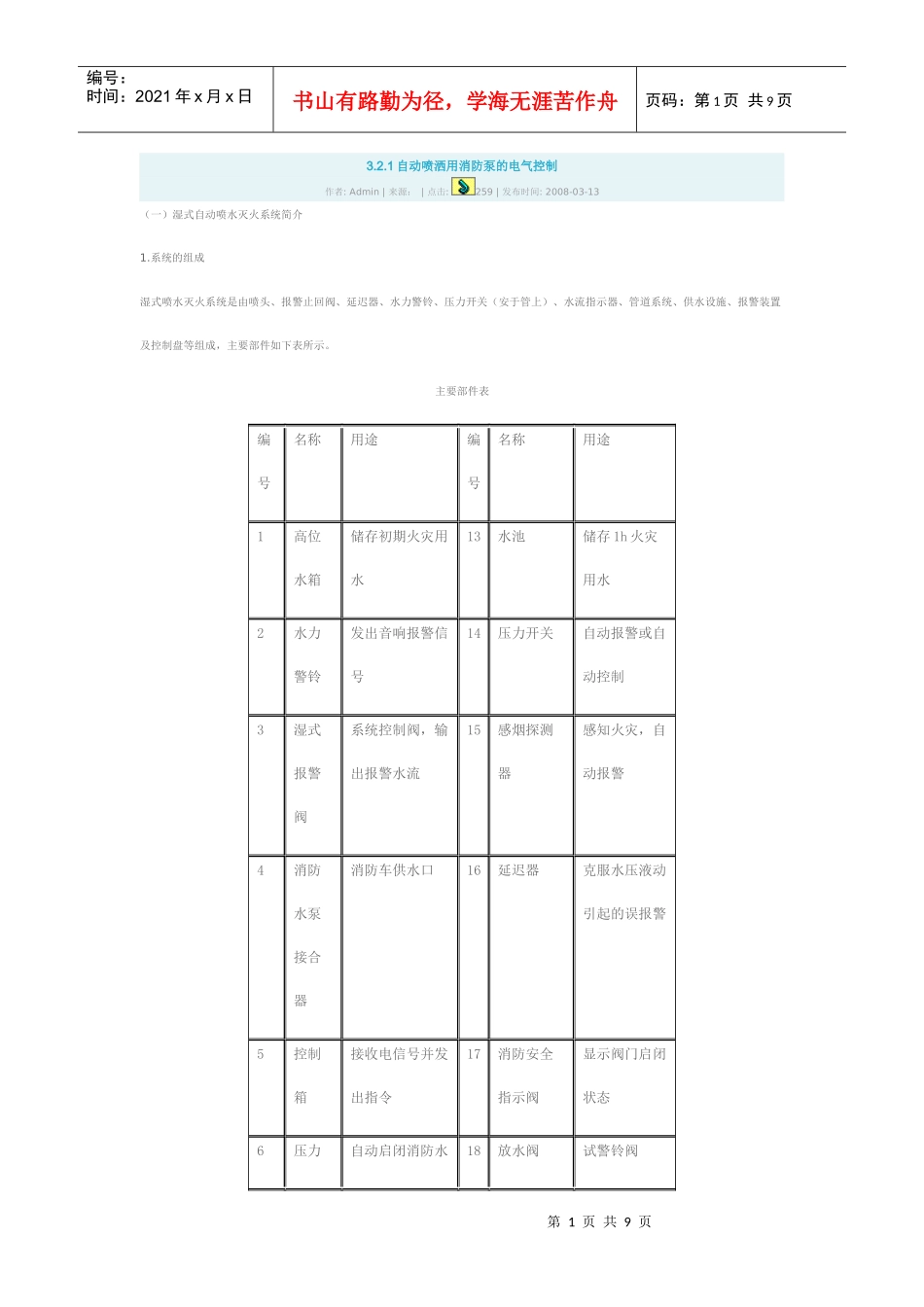

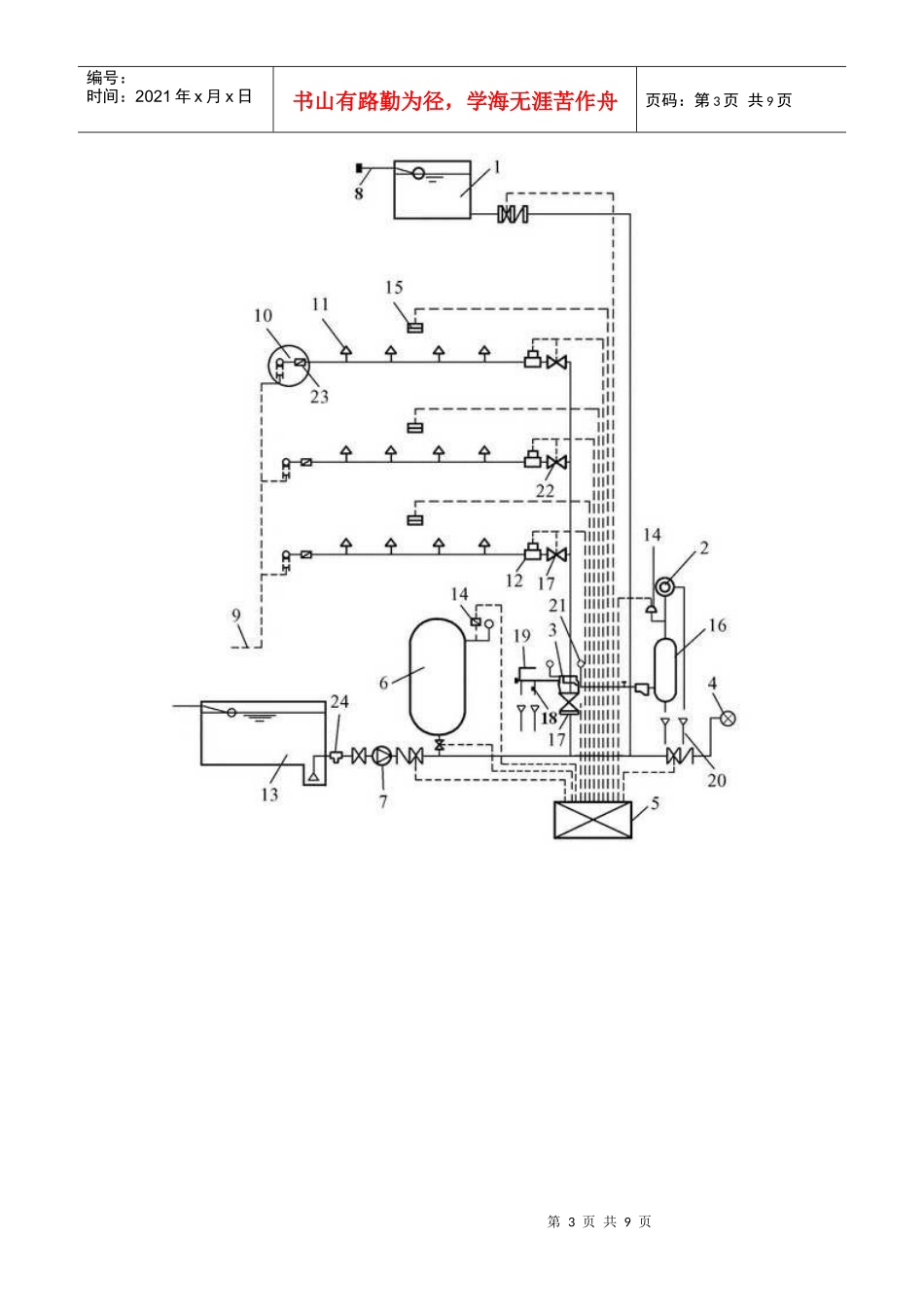

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页3.2.1自动喷洒用消防泵的电气控制作者:Admin|来源：|点击:259|发布时间:2008-03-13（一）湿式自动喷水灭火系统简介1.系统的组成湿式喷水灭火系统是由喷头、报警止回阀、延迟器、水力警铃、压力开关（安于管上）、水流指示器、管道系统、供水设施、报警装置及控制盘等组成，主要部件如下表所示。主要部件表编号名称用途编号名称用途1高位水箱储存初期火灾用水13水池储存1h火灾用水2水力警铃发出音响报警信号14压力开关自动报警或自动控制3湿式报警阀系统控制阀，输出报警水流15感烟探测器感知火灾，自动报警4消防水泵接合器消防车供水口16延迟器克服水压液动引起的误报警5控制箱接收电信号并发出指令17消防安全指示阀显示阀门启闭状态6压力自动启闭消防水18放水阀试警铃阀第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页罐泵7消防水泵专用消防增压泵19放水阀检修系统时，放空用8进水管水源管20排水漏斗（或管）排走系统的出水9排水管末端试水装置排水21压力表指示系统压力10末端试水装置试验系统功能22节流孔板减压11闭式喷头感知火灾，出水灭火23水表计量末端试验装置出水量12水流指示器输出电信号，指示火灾区域24过滤器过滤水中杂质第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页湿式自动喷水灭火系统示意图第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页湿式自动喷水灭火动作程序图2.湿式喷水系统附件（1）水流指示器（水流开关）：其作用是把水的流动转换成电信号报警。其电接点即可直接启动消防水泵，也可接通电警铃报警。在多层或大型建筑的自动喷水系统中，在每一层或每分区的干管或支管的始端安装一个水流指示器。水流指示器分类：按叶片形状分为板式和桨式两种。按安装基座分为管式、法兰连接式和鞍座式三种。桨式水流指示器的工作原理：当发生火灾时，报警阀自动开启后，流动的消防水使桨片摆动，带动其电接点动作，通过消防控制室启动水泵供水灭火。（2）洒水喷头：喷头可分为开启式和封闭式两种。它是喷水系统的重要组成部分。①封闭式喷头：可分为易熔合金式、双金属片式和玻璃球式三种。应用最多的是玻璃球式喷头。火灾时，开启喷水是由感温部件（充液玻璃球）控制，当装有热敏液体的玻璃球达到动作温度（57、68、79、93、141、182、227、260℃）时，球内液体膨胀，使内压力增大，玻璃球炸裂，密封垫脱开，喷出压力水，由于压力降低压力开关动作，将水压信号变为电信号向喷淋泵控制装置发出启动信号，保证喷头有水喷出。同时，流动的消防水使主管道分支处的水流指示器电接点动作，接通延时电路，通过继电器触点，发出声光信号给控制室，以识别火灾区域。喷头具有探测火情、启动水流指示器、扑灭早期火灾的重要作用。其特点是：结构新颖、耐腐蚀性强、动作灵敏、性能稳定。适用于高层建筑、仓库、地下工程、宾馆等适用水灭火的场合。②开启式喷头：按其结构可分为双臂下垂型、单臂下垂型、双臂直立型和双臂边墙型四种。开启式喷头的特点是：外形美观，结构新颖，价格低廉，性能稳定，可靠性强。适用于易燃、易爆品加工现场或储存仓库以及剧场舞台上部的葡萄棚下部等处。⑶压力开关：它安装在延迟器与水力警铃之间的信号管道上。压力开关的工作原理是：当喷头启动喷水时，报警阀阀瓣开启，水流通过阀座上的环形槽流入信号管道和延迟器。延迟器充满水后，水流经信号管进入压力继电器，压力继电器接到水压信号，即接通电路报警，并启动喷淋泵。⑷湿式报警阀：安装在总供水干管上，连接供水设备和配水管网。当管网中即使有一个喷头喷水，破坏了阀门上下的静止平衡压力，就必须立即开启，任何迟延都会耽误报警的发生。它一般采用止回阀的形式，即只允许水流向管网，不允许水流回水源。其作用：一是防止随着供水水源压力波动而启闭，虚发警报；...
