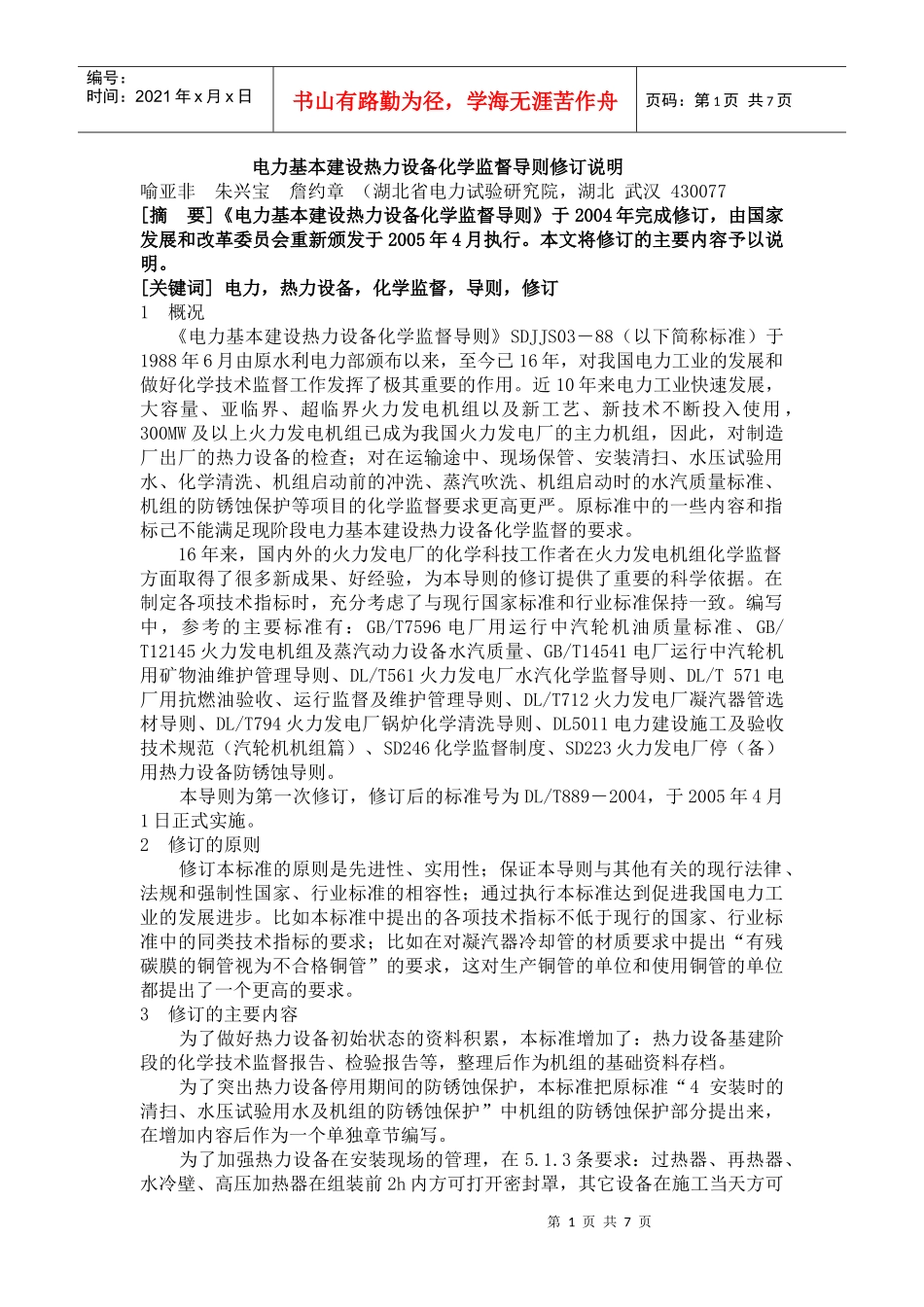

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电力基本建设热力设备化学监督导则修订说明喻亚非朱兴宝詹约章（湖北省电力试验研究院，湖北武汉430077[摘要]《电力基本建设热力设备化学监督导则》于2004年完成修订，由国家发展和改革委员会重新颁发于2005年4月执行。本文将修订的主要内容予以说明。[关键词]电力，热力设备，化学监督，导则，修订1概况《电力基本建设热力设备化学监督导则》SDJJS03－88（以下简称标准）于1988年6月由原水利电力部颁布以来，至今已16年，对我国电力工业的发展和做好化学技术监督工作发挥了极其重要的作用。近10年来电力工业快速发展，大容量、亚临界、超临界火力发电机组以及新工艺、新技术不断投入使用，300MW及以上火力发电机组已成为我国火力发电厂的主力机组，因此，对制造厂出厂的热力设备的检查；对在运输途中、现场保管、安装清扫、水压试验用水、化学清洗、机组启动前的冲洗、蒸汽吹洗、机组启动时的水汽质量标准、机组的防锈蚀保护等项目的化学监督要求更高更严。原标准中的一些内容和指标己不能满足现阶段电力基本建设热力设备化学监督的要求。16年来，国内外的火力发电厂的化学科技工作者在火力发电机组化学监督方面取得了很多新成果、好经验，为本导则的修订提供了重要的科学依据。在制定各项技术指标时，充分考虑了与现行国家标准和行业标准保持一致。编写中，参考的主要标准有：GB/T7596电厂用运行中汽轮机油质量标准、GB/T12145火力发电机组及蒸汽动力设备水汽质量、GB/T14541电厂运行中汽轮机用矿物油维护管理导则、DL/T561火力发电厂水汽化学监督导则、DL/T571电厂用抗燃油验收、运行监督及维护管理导则、DL/T712火力发电厂凝汽器管选材导则、DL/T794火力发电厂锅炉化学清洗导则、DL5011电力建设施工及验收技术规范（汽轮机机组篇）、SD246化学监督制度、SD223火力发电厂停（备）用热力设备防锈蚀导则。本导则为第一次修订，修订后的标准号为DL/T889－2004，于2005年4月1日正式实施。2修订的原则修订本标准的原则是先进性、实用性；保证本导则与其他有关的现行法律、法规和强制性国家、行业标准的相容性；通过执行本标准达到促进我国电力工业的发展进步。比如本标准中提出的各项技术指标不低于现行的国家、行业标准中的同类技术指标的要求；比如在对凝汽器冷却管的材质要求中提出“有残碳膜的铜管视为不合格铜管”的要求，这对生产铜管的单位和使用铜管的单位都提出了一个更高的要求。3修订的主要内容为了做好热力设备初始状态的资料积累，本标准增加了：热力设备基建阶段的化学技术监督报告、检验报告等，整理后作为机组的基础资料存档。为了突出热力设备停用期间的防锈蚀保护，本标准把原标准“4安装时的清扫、水压试验用水及机组的防锈蚀保护”中机组的防锈蚀保护部分提出来，在增加内容后作为一个单独章节编写。为了加强热力设备在安装现场的管理，在5.1.3条要求：过热器、再热器、水冷壁、高压加热器在组装前2h内方可打开密封罩，其它设备在施工当天方可第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页打开密封罩。在搬运和存放过程中密封罩脱落应及时盖上或包覆。在5.1.4条要求：汽轮机的油套管和油管、抗燃油管在组装前2h内方可打开密封罩。鉴于湖北阳逻电厂、河南蒲山等电厂新凝汽器铜管投入运行半年左右就发生诸多铜管腐蚀穿孔，原因是由铜管上的残碳膜引起，其结果是铜管基本上全部更换。由于铜管内表面的残碳膜是诱发铜管发生穿孔腐蚀的主要原因之一，本标准分别在4.2.3条和5.2.3条中提出了“铜管内表面不应有残碳膜”和“氨熏试验前，先检查铜管内表面，应光滑、无划痕，不应有残碳膜。有残碳膜的铜管视为不合格铜管。”的要求。为了加强凝汽器管安装前的质量检查，本标准在5.2.2条款中规定了“凝汽器铜管应进行100％涡流探伤，……。对于凝汽器钛管或不锈钢管应抽取凝汽器管总数的5％进行涡流探伤，如发现不合格管子的数目达到抽样总数的l％时，则每根凝汽器管均应进行试验。凡经涡流探伤或水压试验不合格的管子不应使用。”新黄...
