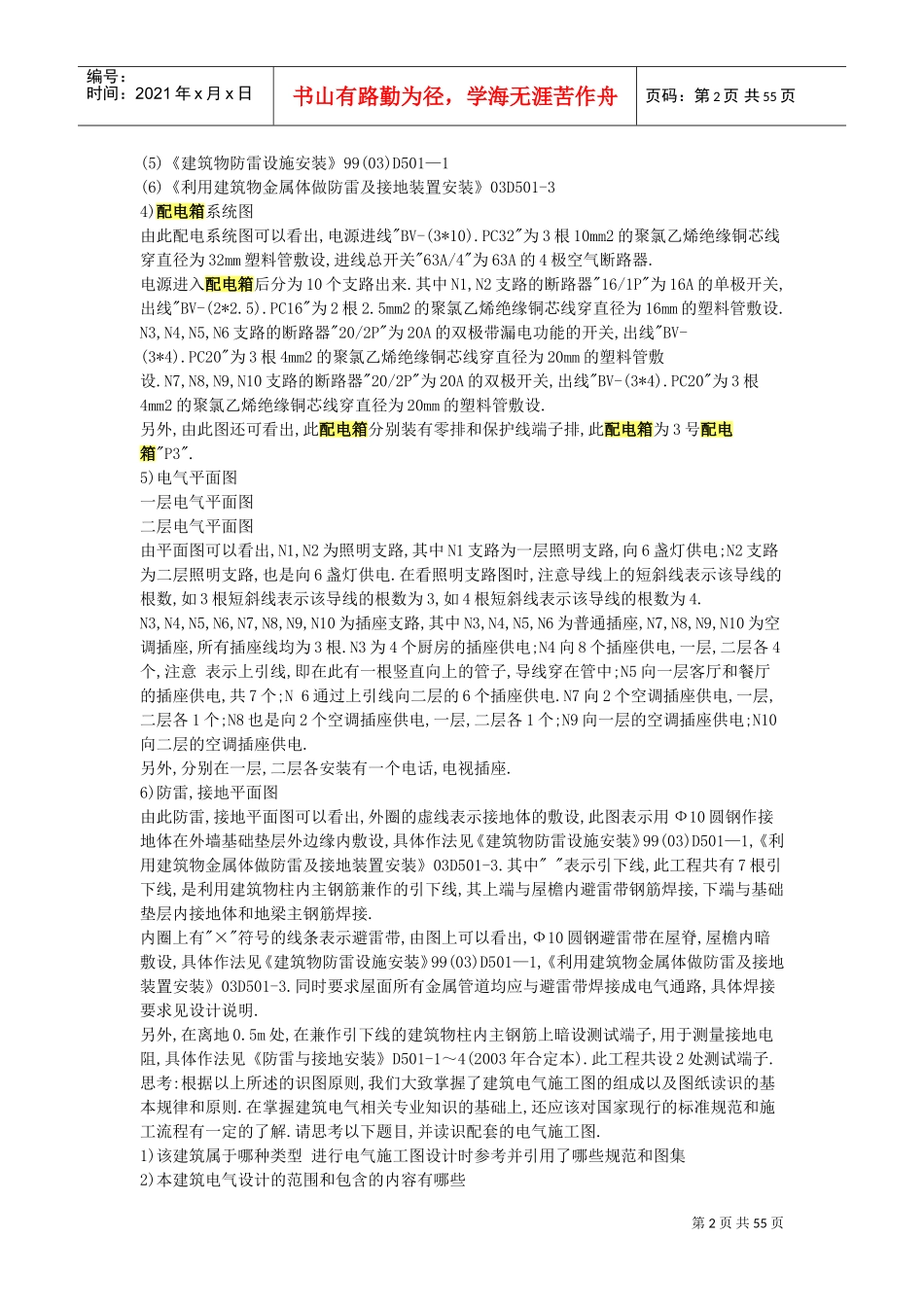

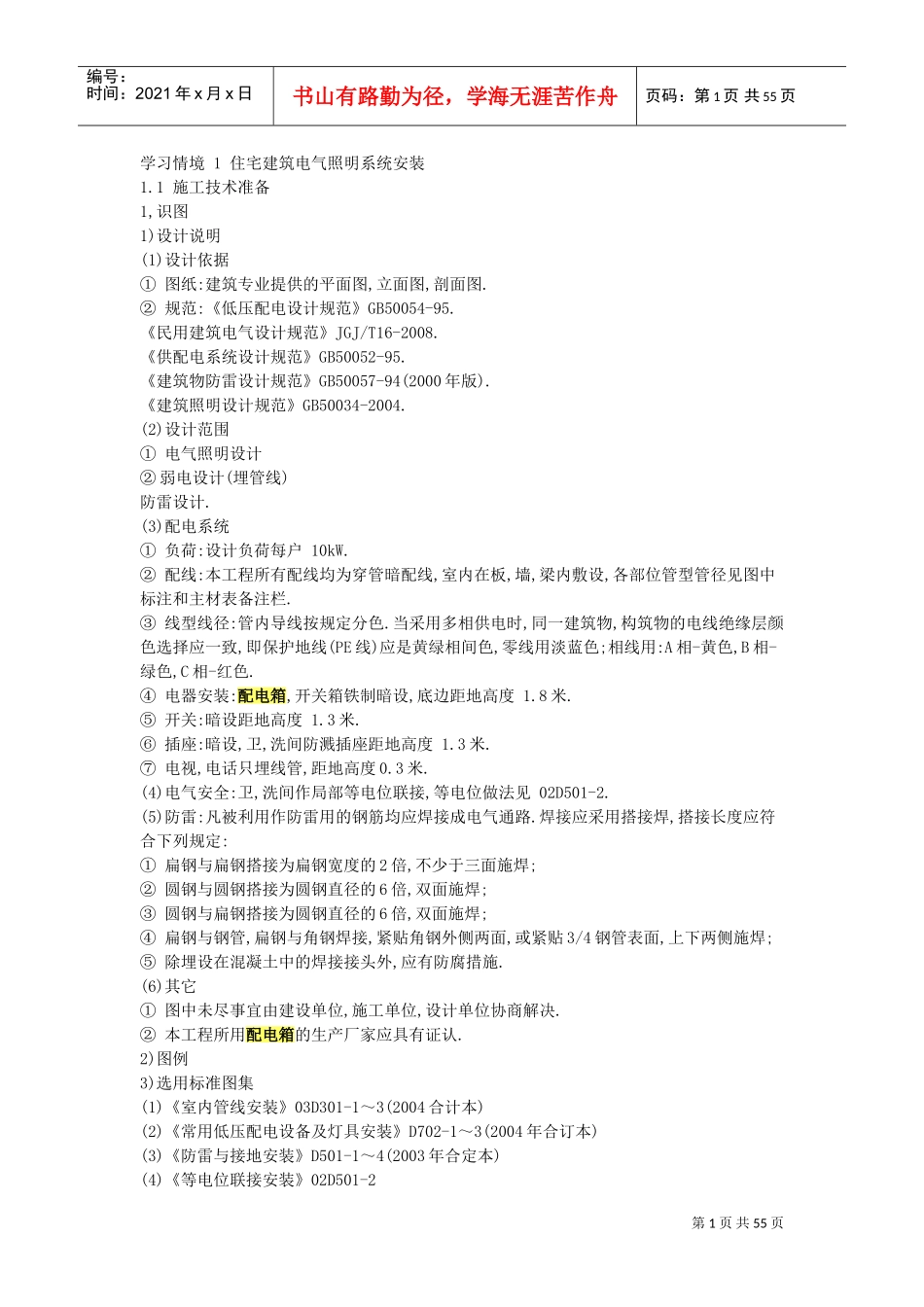

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页学习情境1住宅建筑电气照明系统安装1.1施工技术准备1,识图1)设计说明(1)设计依据①图纸:建筑专业提供的平面图,立面图,剖面图.②规范:《低压配电设计规范》GB50054-95.《民用建筑电气设计规范》JGJ/T16-2008.《供配电系统设计规范》GB50052-95.《建筑物防雷设计规范》GB50057-94(2000年版).《建筑照明设计规范》GB50034-2004.(2)设计范围①电气照明设计②弱电设计(埋管线)防雷设计.(3)配电系统①负荷:设计负荷每户10kW.②配线:本工程所有配线均为穿管暗配线,室内在板,墙,梁内敷设,各部位管型管径见图中标注和主材表备注栏.③线型线径:管内导线按规定分色.当采用多相供电时,同一建筑物,构筑物的电线绝缘层颜色选择应一致,即保护地线(PE线)应是黄绿相间色,零线用淡蓝色;相线用:A相-黄色,B相-绿色,C相-红色.④电器安装:配电箱,开关箱铁制暗设,底边距地高度1.8米.⑤开关:暗设距地高度1.3米.⑥插座:暗设,卫,洗间防溅插座距地高度1.3米.⑦电视,电话只埋线管,距地高度0.3米.(4)电气安全:卫,洗间作局部等电位联接,等电位做法见02D501-2.(5)防雷:凡被利用作防雷用的钢筋均应焊接成电气通路.焊接应采用搭接焊,搭接长度应符合下列规定:①扁钢与扁钢搭接为扁钢宽度的2倍,不少于三面施焊;②圆钢与圆钢搭接为圆钢直径的6倍,双面施焊;③圆钢与扁钢搭接为圆钢直径的6倍,双面施焊;④扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴3/4钢管表面,上下两侧施焊;⑤除埋设在混凝土中的焊接接头外,应有防腐措施.(6)其它①图中未尽事宜由建设单位,施工单位,设计单位协商解决.②本工程所用配电箱的生产厂家应具有证认.2)图例3)选用标准图集(1)《室内管线安装》03D301-1～3(2004合计本)(2)《常用低压配电设备及灯具安装》D702-1～3(2004年合订本)(3)《防雷与接地安装》D501-1～4(2003年合定本)(4)《等电位联接安装》02D501-2第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页(5)《建筑物防雷设施安装》99(03)D501—1(6)《利用建筑物金属体做防雷及接地装置安装》03D501-34)配电箱系统图由此配电系统图可以看出,电源进线"BV-(3*10).PC32"为3根10mm2的聚氯乙烯绝缘铜芯线穿直径为32mm塑料管敷设,进线总开关"63A/4"为63A的4极空气断路器.电源进入配电箱后分为10个支路出来.其中N1,N2支路的断路器"16/1P"为16A的单极开关,出线"BV-(2*2.5).PC16"为2根2.5mm2的聚氯乙烯绝缘铜芯线穿直径为16mm的塑料管敷设.N3,N4,N5,N6支路的断路器"20/2P"为20A的双极带漏电功能的开关,出线"BV-(3*4).PC20"为3根4mm2的聚氯乙烯绝缘铜芯线穿直径为20mm的塑料管敷设.N7,N8,N9,N10支路的断路器"20/2P"为20A的双极开关,出线"BV-(3*4).PC20"为3根4mm2的聚氯乙烯绝缘铜芯线穿直径为20mm的塑料管敷设.另外,由此图还可看出,此配电箱分别装有零排和保护线端子排,此配电箱为3号配电箱"P3".5)电气平面图一层电气平面图二层电气平面图由平面图可以看出,N1,N2为照明支路,其中N1支路为一层照明支路,向6盏灯供电;N2支路为二层照明支路,也是向6盏灯供电.在看照明支路图时,注意导线上的短斜线表示该导线的根数,如3根短斜线表示该导线的根数为3,如4根短斜线表示该导线的根数为4.N3,N4,N5,N6,N7,N8,N9,N10为插座支路,其中N3,N4,N5,N6为普通插座,N7,N8,N9,N10为空调插座,所有插座线均为3根.N3为4个厨房的插座供电;N4向8个插座供电,一层,二层各4个,注意表示上引线,即在此有一根竖直向上的管子,导线穿在管中;N5向一层客厅和餐厅的插座供电,共7个;N6通过上引线向二层的6个插座供电.N7向2个空调插座供电,一层,二层各1个;N8也是向2个空调插座供电,一层,二层各1个;N9向一层的空调插座供电;N10向二层的空调插座供电.另外,分别在一层,二层各安装有一个电话,电视插座.6)防雷,接地平面图由此防雷,接地平面图可以看出,外圈的虚线表示接地体的敷设,此图表示用Ф10圆钢作接地体在外墙基础垫层外边缘内敷设,具体作法见《建筑物防雷设施安装》99(03)D501—1,《利用建筑物金属体做防雷及接地装置安装》03D501-3.其中""表示引下线,此工程共有7...
