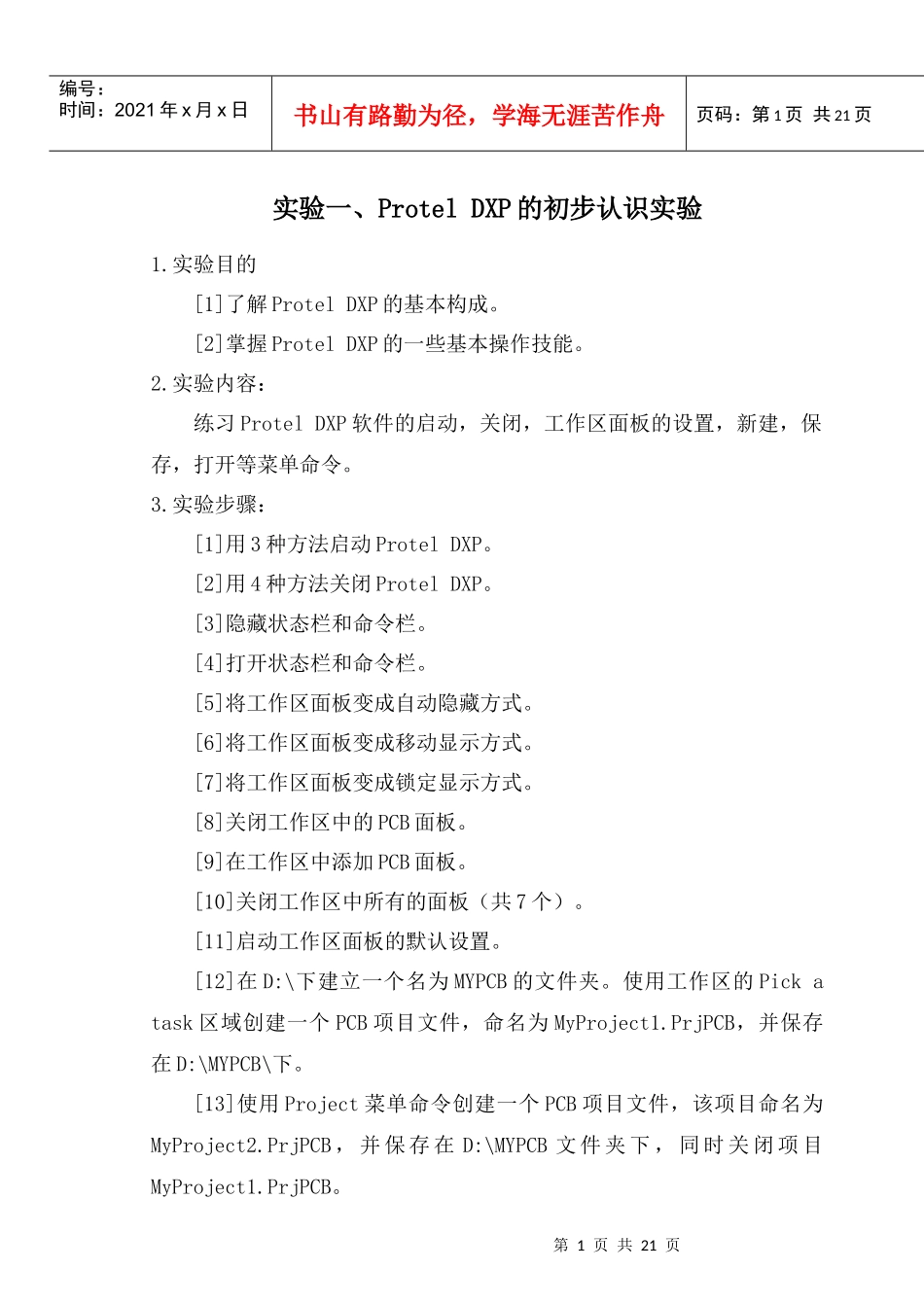

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页实验一、ProtelDXP的初步认识实验1.实验目的[1]了解ProtelDXP的基本构成。[2]掌握ProtelDXP的一些基本操作技能。2.实验内容：练习ProtelDXP软件的启动，关闭，工作区面板的设置，新建，保存，打开等菜单命令。3.实验步骤：[1]用3种方法启动ProtelDXP。[2]用4种方法关闭ProtelDXP。[3]隐藏状态栏和命令栏。[4]打开状态栏和命令栏。[5]将工作区面板变成自动隐藏方式。[6]将工作区面板变成移动显示方式。[7]将工作区面板变成锁定显示方式。[8]关闭工作区中的PCB面板。[9]在工作区中添加PCB面板。[10]关闭工作区中所有的面板（共7个）。[11]启动工作区面板的默认设置。[12]在D:\下建立一个名为MYPCB的文件夹。使用工作区的Pickatask区域创建一个PCB项目文件，命名为MyProject1.PrjPCB，并保存在D:\MYPCB\下。[13]使用Project菜单命令创建一个PCB项目文件，该项目命名为MyProject2.PrjPCB，并保存在D:\MYPCB文件夹下，同时关闭项目MyProject1.PrjPCB。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页[14]用菜单新建一个原理图文件“Mysheet.SCHDOC”并添加到项目MyProject2.PrjPCB中，同时保存起来。[15]关闭MyProject2.PrjPCB，打开MyProject1.PrjPCB，同时创建一个原理图元件库文件“Mylib.Schlib”添加到当前项目中，并保存起来。[16]关闭所有项目，打开系统自带的项目“SimpleRCCircuit.PRJPCB”，该项目存放路径为系统盘（如:C:\）下的ProgramFiles\Altium2004\Examples\CircuitSimulation\SimpleRCCircuit。[17]打开项目中的原理图文件SimpleRCCircuit.SCHDOC。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页实验二、原理图环境参数设置1.实验目的：[1]熟悉原理图工作环境设置。[2]掌握原理图图纸参数设置。2.实验内容：练习设置原理图图纸的纸张大小，方向，字体，标题栏风格，以及设置常用的工作环境选项卡。3.实验步骤：[1]在D盘建立一个名为“两极放大”的文件夹。[2]建立一个空项目文件“两极放大.PrjPCB”，保存到D：\两极放大文件夹下。[3]分别用3种方法实现在当前项目中新建一个电路原理图文件“两极放大.SCHDOC”[4]分别用3种方法将该原理图放大和缩小。[5]分别用2种方法显示绘图区所有的对象。[6]刷新显示画面。[7]设置图纸大小为A3，图纸方向为纵向，图纸标题栏为ANSI型，并在标题栏中添加如下图内容。第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页[8]设置显示图纸边框，隐藏图纸参考边框。[9]设置图纸边框颜色为棕色166，图纸底色为浅黄214。[10]设置捕获栅格间距为5mil,隐藏可视栅格，设置电气捕获栅格半径为2mil。[11]设置系统字体为宋体，字形为粗体，大小为20号字，加下划线，颜色为藏青色。[12]取消自动滚屏功能，光标类型设置为大十字，栅格形状为点状，设置栅格颜色为22，选中后的颜色为234。设置撤销和恢复操作次数为30次。第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页实验三、原理图设计案例１1.实验目的：学会绘制电路原理图。2.实验内容：按照实验电路所需的元件进行查找和加载元件库，利用放置元件、绘制导线、复制、阵列粘贴、自动对齐、统一编号等功能完成该实验电路原理图的绘制。3.实验电路：第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页实验四、原理图设计案例21．实验目的：学会绘制电路原理图。2．实验内容：按照实验电路所需的元件进行查找和加载元件库，利用放置元件、绘制导线、复制、阵列粘贴、自动对齐、统一编号等功能完成该实验电路原理图的绘制。3．实验电路：第7页共21页第6页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共21页实验五、原理图设计案例31．实验目的：学会绘制电路原理图。2．实验内容：按照实验电路所需的元件进行查找和加载元件库，...
