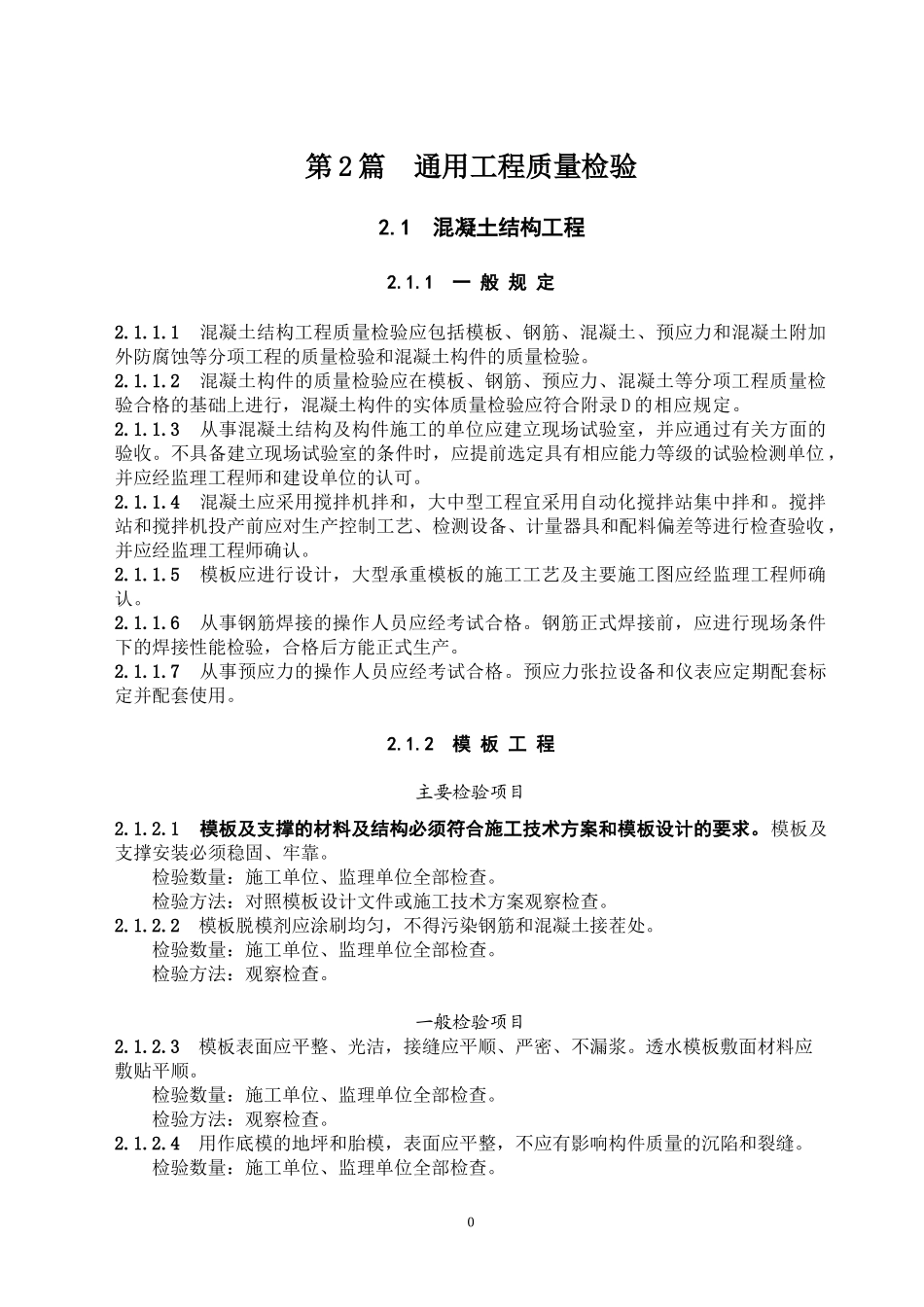

第2篇通用工程质量检验2.1混凝土结构工程2.1.1一般规定2.1.1.1混凝土结构工程质量检验应包括模板、钢筋、混凝土、预应力和混凝土附加外防腐蚀等分项工程的质量检验和混凝土构件的质量检验。2.1.1.2混凝土构件的质量检验应在模板、钢筋、预应力、混凝土等分项工程质量检验合格的基础上进行，混凝土构件的实体质量检验应符合附录D的相应规定。2.1.1.3从事混凝土结构及构件施工的单位应建立现场试验室，并应通过有关方面的验收。不具备建立现场试验室的条件时，应提前选定具有相应能力等级的试验检测单位，并应经监理工程师和建设单位的认可。2.1.1.4混凝土应采用搅拌机拌和，大中型工程宜采用自动化搅拌站集中拌和。搅拌站和搅拌机投产前应对生产控制工艺、检测设备、计量器具和配料偏差等进行检查验收，并应经监理工程师确认。2.1.1.5模板应进行设计，大型承重模板的施工工艺及主要施工图应经监理工程师确认。2.1.1.6从事钢筋焊接的操作人员应经考试合格。钢筋正式焊接前，应进行现场条件下的焊接性能检验，合格后方能正式生产。2.1.1.7从事预应力的操作人员应经考试合格。预应力张拉设备和仪表应定期配套标定并配套使用。2.1.2模板工程主要检验项目2.1.2.1模板及支撑的材料及结构必须符合施工技术方案和模板设计的要求。模板及支撑安装必须稳固、牢靠。检验数量：施工单位、监理单位全部检查。检验方法：对照模板设计文件或施工技术方案观察检查。2.1.2.2模板脱模剂应涂刷均匀，不得污染钢筋和混凝土接茬处。检验数量：施工单位、监理单位全部检查。检验方法：观察检查。一般检验项目2.1.2.3模板表面应平整、光洁，接缝应平顺、严密、不漏浆。透水模板敷面材料应敷贴平顺。检验数量：施工单位、监理单位全部检查。检验方法：观察检查。2.1.2.4用作底模的地坪和胎模，表面应平整，不应有影响构件质量的沉陷和裂缝。检验数量：施工单位、监理单位全部检查。0检验方法：观察检查。2.1.2.5现场制作模板的允许偏差应符合表2.1.2.5的规定。模板制作允许偏差表2.1.2.5序号项目允许偏差(mm)1木模板长度与宽度＋5－2表面平整度3表面错台12钢模板长度与宽度±2表面平整度2连接孔眼位置1表面错台23混凝土底胎模长线台座宽度和单台座长度与宽度±3平整度3长线台座每10m和单台座四角相对高差5注：①胶合模板、钢框胶合模板按钢模板执行；②组合定型钢模板按国家现行标准《组合钢模板技术规范》（GB50214）的规定检查；③异型曲面模板、滑模模板、离心成型构件模板等按设计要求检查。2.1.2.6固定在模板上的预埋件、预留孔和预留洞不得遗漏，并应安装牢固。其允许偏差应符合表2.1.2.6的规定。预埋件、预留孔和预留洞的允许偏差表2.1.2.6序号项目允许偏差（mm）1预埋钢板、预埋管、预留孔中心线位置32预埋螺栓中心线位置2外露长度＋1003预留洞中心线位置10尺寸＋1002.1.2.7预制构件模板安装允许偏差、检验数量和方法应符合表2.1.2.7的规定。预制构件模板安装允许偏差、检验数量和方法表2.1.2.7序号项目允许偏差(mm)检验数量单元测点检验方法1长度桩类±30桩、梁、板、柱类，抽查30%且不1用钢尺测量梁、板类±52用钢尺测量两边柱类±511少于3件；大型构件，逐件检查方块类边长≤5m＋5－102边长＞5m±10沉箱、沉井、扶壁最小边长≤10m±152最小边长＞10m±1.5L/10002截面尺寸桩类宽度＋2－53用钢尺测量两端及中部厚度＋2－53梁、板、柱类宽度0－53高度或厚度0－56方块类宽度＋5－103高度4沉箱、沉井、扶壁宽度±153高度±104壁厚度±543侧向弯曲矢高桩、柱类L/1000且不大于201拉线用钢尺测量梁、板类L/1000且不大于1514全高竖向倾斜高度≤5m101用经纬仪或吊线测量高度＞5m155顶面对角线差短边≤3m151用钢尺测量短边＞3m306桩顶倾斜7B/10001用直角尺测量，取大值7桩尖对桩纵轴线偏斜101拉线测量，取大值注：①L为构件长度，B为构件截面长度，单位为mm；②空心块体、工字型方块的壁厚按沉箱壁厚允许偏差执行；③空心胶囊位置偏差高度方向为，水平方向为±10，单位为mm；④表中未列项目按本标准混凝土构件的允许偏差执行。2.1.2.8现浇混凝土模板安装允许偏差、检验数量和方法应符合表2.1.2.8规定。现浇混...
