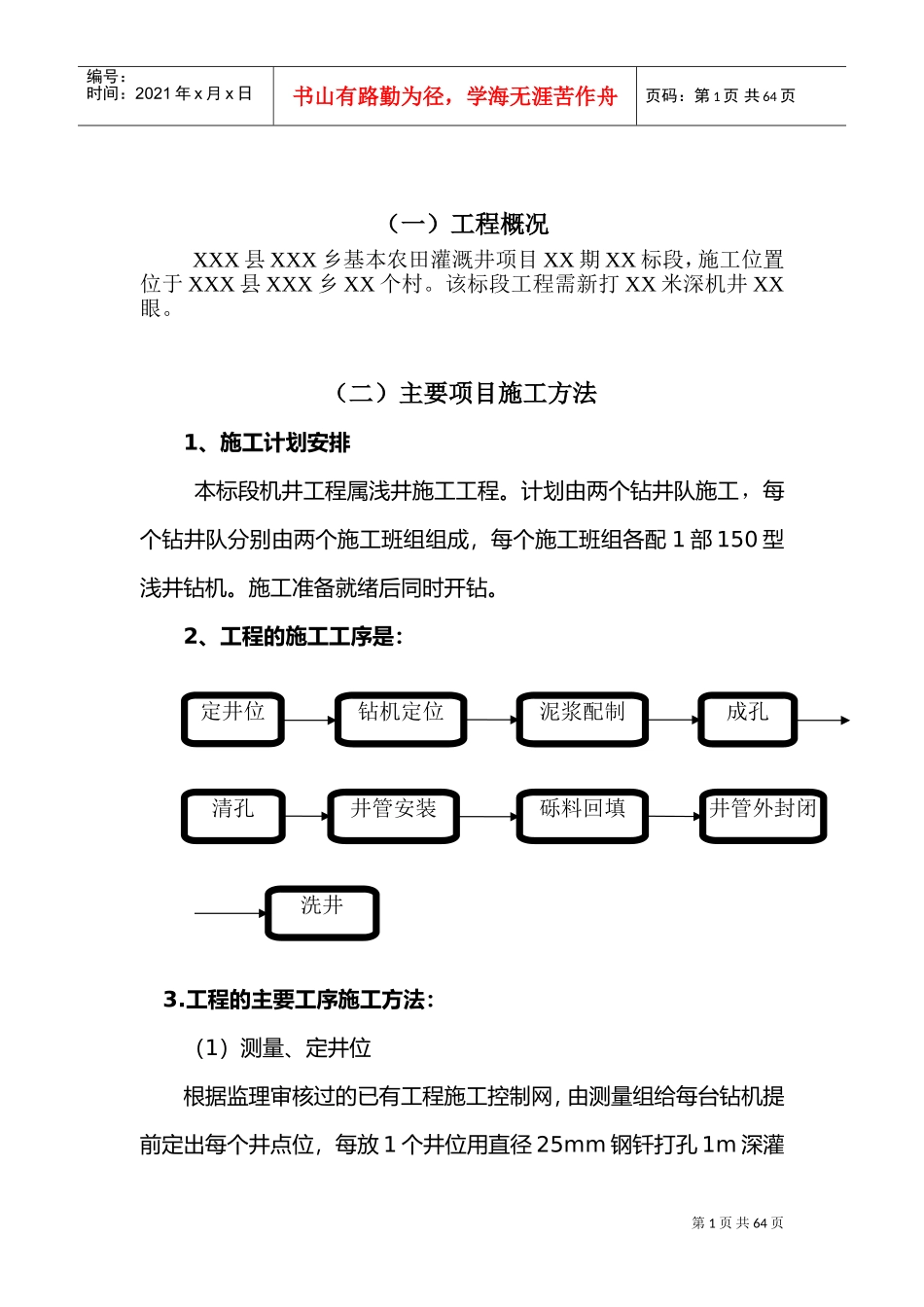

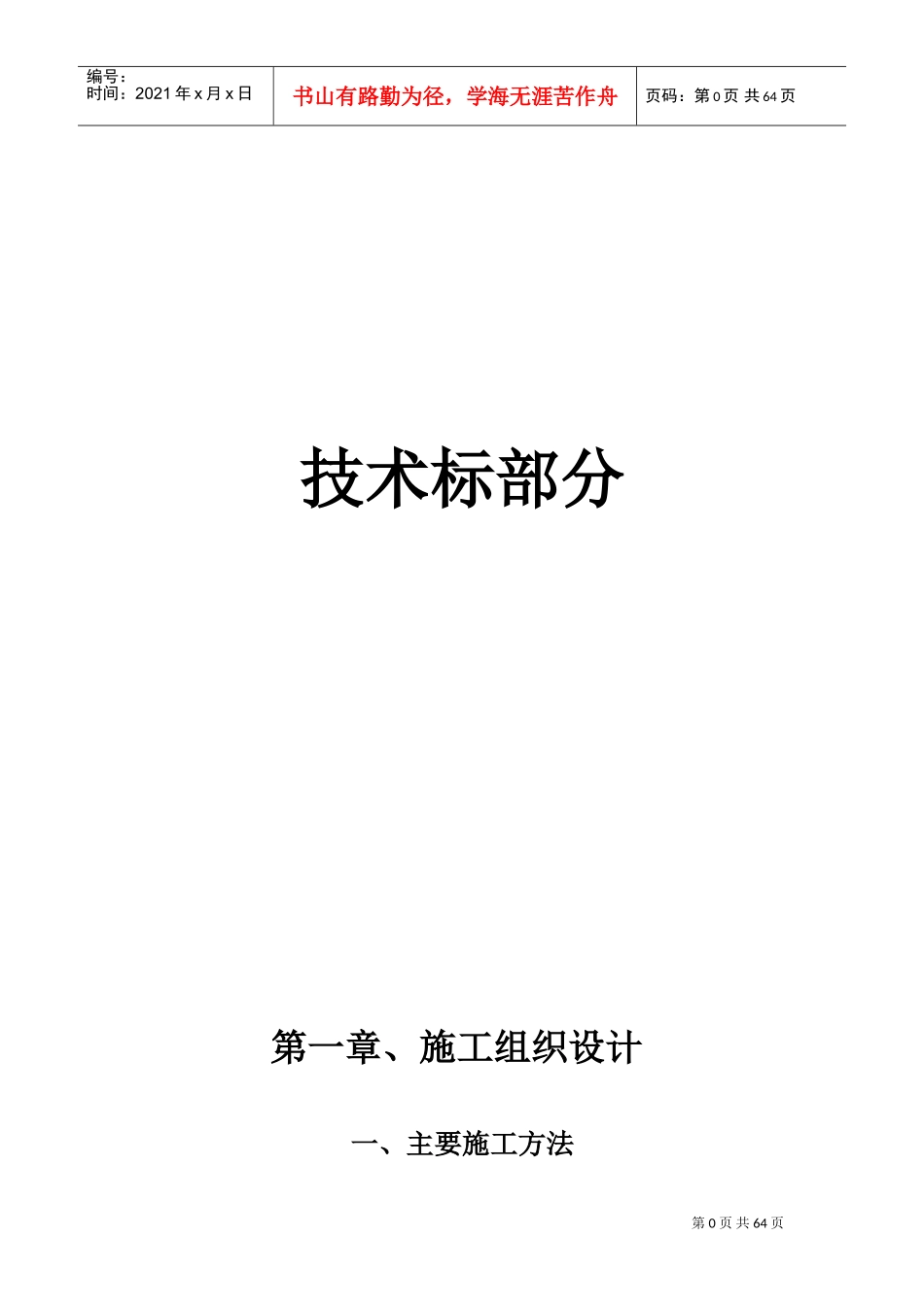

第0页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共64页技术标部分第一章、施工组织设计一、主要施工方法第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页（一）工程概况XXX县XXX乡基本农田灌溉井项目XX期XX标段，施工位置位于XXX县XXX乡XX个村。该标段工程需新打XX米深机井XX眼。（二）主要项目施工方法1、施工计划安排本标段机井工程属浅井施工工程。计划由两个钻井队施工，每个钻井队分别由两个施工班组组成，每个施工班组各配1部150型浅井钻机。施工准备就绪后同时开钻。2、工程的施工工序是：3.工程的主要工序施工方法：（1）测量、定井位根据监理审核过的已有工程施工控制网，由测量组给每台钻机提前定出每个井点位，每放1个井位用直径25mm钢钎打孔1m深灌定井位钻机定位泥浆配制成孔清孔井管安装砾料回填井管外封闭洗井第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页注白灰或煤粉，以确保井位准确，避免施工损坏井位，定位尺寸允许偏差≤10mm，交给机井工程队自行管理，开钻前由测量组复验并由监理复核后，达到规定精度方可施工。（2）钻机定位：钻机定位后必须基础坚实安装、平稳布局合理、便于操作，确保在施工中不发生倾斜、移动，同时调整钻机垂直度，垂直度运行偏差≤0.5%，钻尖应对准井位中心，其水平位置允许偏差20mm，将高程引到可靠便于施工和检查的位置处，并经监理复核后方可开钻。（3）泥浆配制：泥浆配制遵循：一般地层泥浆密度为1.1~1.2；砾石、粗砂中砂含水层泥浆粘度为18～22s。含砂率≤4%，并根据地层情况控制掌握，必要时适当掺合膨润土，以保护孔壁。（4）成孔：整个成孔过程采用反循环工艺，控制塔架垂直度，第一根钻杆钻进时一定要注意，因此时钻具重心高，送浆管偏心受力，钻具易晃动；根据井径、孔深、钻头种类钻速、泵的扬程和土质情况，掌握进尺度，做好钻孔记录，选择合适的重型钻头或安装稳定器及导向装置，以减少钻头、钻杆摆动问题和因土质不均引起偏水现象；检查钻杆的垂直度，允许偏差一般应≤0.5%，应经常检查赶过此值时应进行纠偏。（5）清孔：用优质泥浆清孔，待吸出泥浆比重小于1.08g/cm3，砂率小于4%时，即可得终孔深度，终孔垂直度运行偏差≤0.5%，用经纬仪从两个方向检查钻杆垂直度，即可得终孔垂直度。第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页（6）井管安装井管应无残缺断裂和弯曲等缺陷，金属井管管端和管箍的螺纹必须完整吻合。采用钢丝绳托盘下管法。下管时采用四根兜底绳，分别缠绕于绞车上，在其另一端编好钢丝绳套，分别从托盘的四个穿绳孔插入，使四个绳套同心重叠对准托盘的钻钉孔。将销钉表面涂上黄油，插入销钉孔，销往四根兜底绳，销钉要伸到穿绳以下15cm左右，把销好兜底绳的托盘放在预先安置在孔口上的垫板上，即可开始安装井管。安装井管时，先将托盘上沿涂上灰砂沥青，而后使井管垂直插入托盘的插口，在接口处缠3~4圈塑料薄膜，用6~8根竹蔑均匀地围在接头处，使井管与托盘连接牢固，将中心绳放松8~10m，盘旋塞进井管内，以防意外抽动中心绳拔出销钉，起吊托和沉淀管，待兜底绳吃力后，将垫板抽样徐徐下降，把托盘和第一根井管送入钻孔内，至井管上口超出台1m左右，停止下降，即开始安装第二根井管，如此往复，直至井管下完，托盘下到孔底，井管安装完毕，校核无误后，将管身固定，不使摇摆，然后将兜底绳放松，即可起拔中心绳，销钉拔出后，再用绞车拔兜底绳，兜底绳拔出后即可回填砾料。（7）回填砾料：填砾是管井建造的一个重要环节，填砾规格严格按照水利部颁标准《机井技术规范》SL256－2000进行施工，中粗砂含水层、填砾厚度不小于100mm，细砂以下含水层，厚度不小于150mm，滤料选用磨圆度好的硅质砾石，以圆形卵石或砂料为宜，质第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页地坚硬，不含化学成分，经过严格筛分，合格率大于90%，不得含土过多，或含有其他杂质。根据钻孔记录，确定各含水层高程，有二个以上含...
