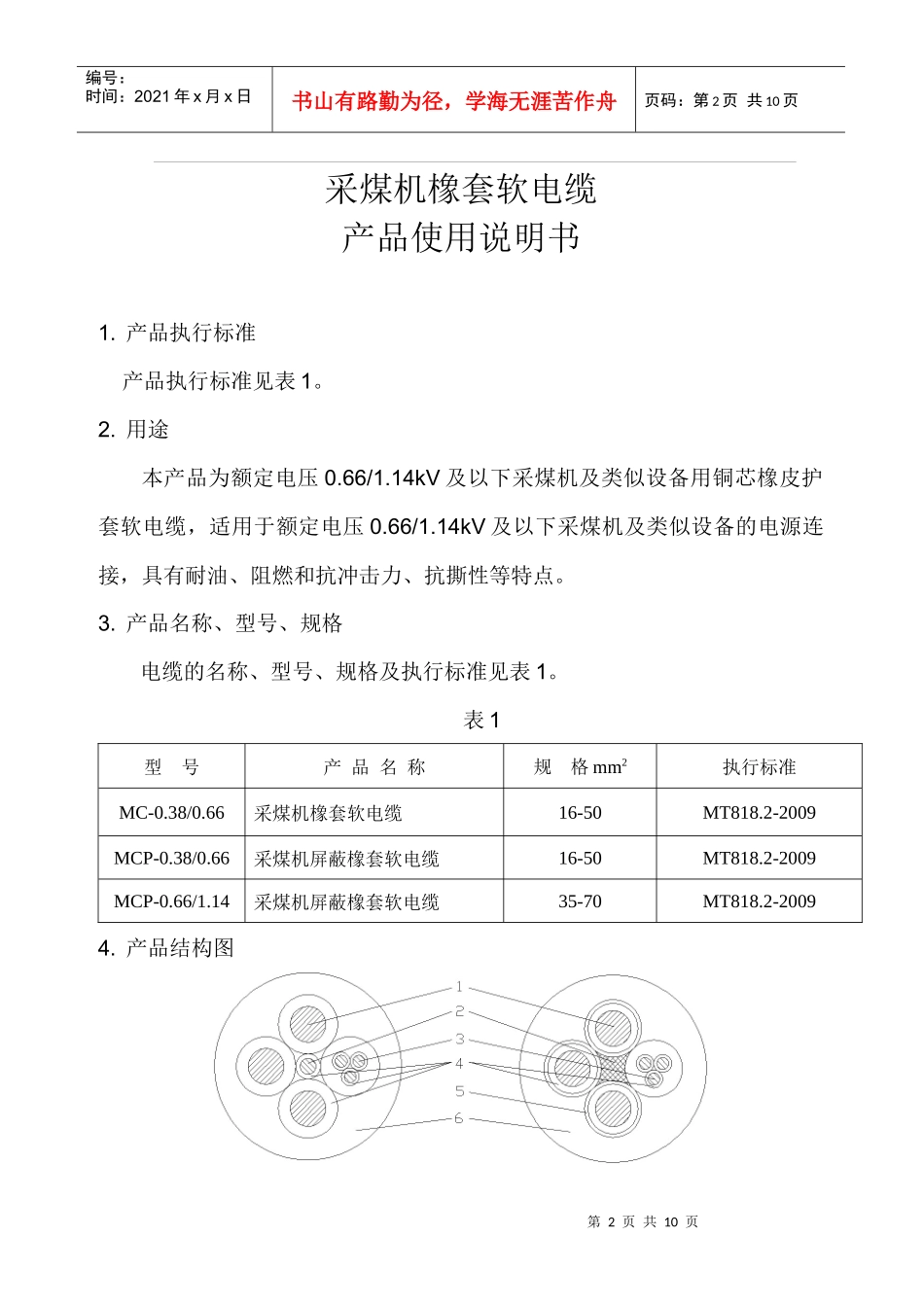

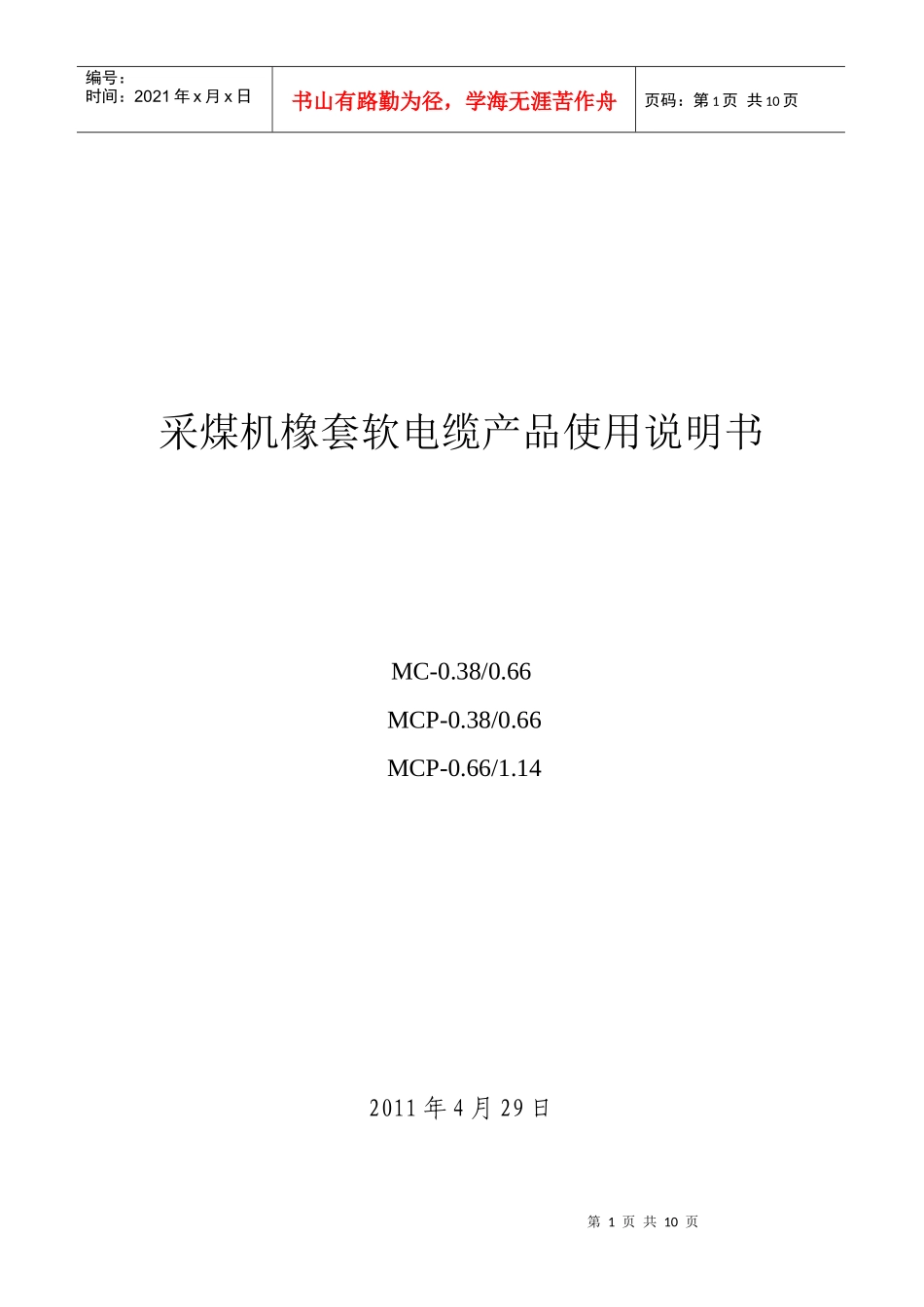

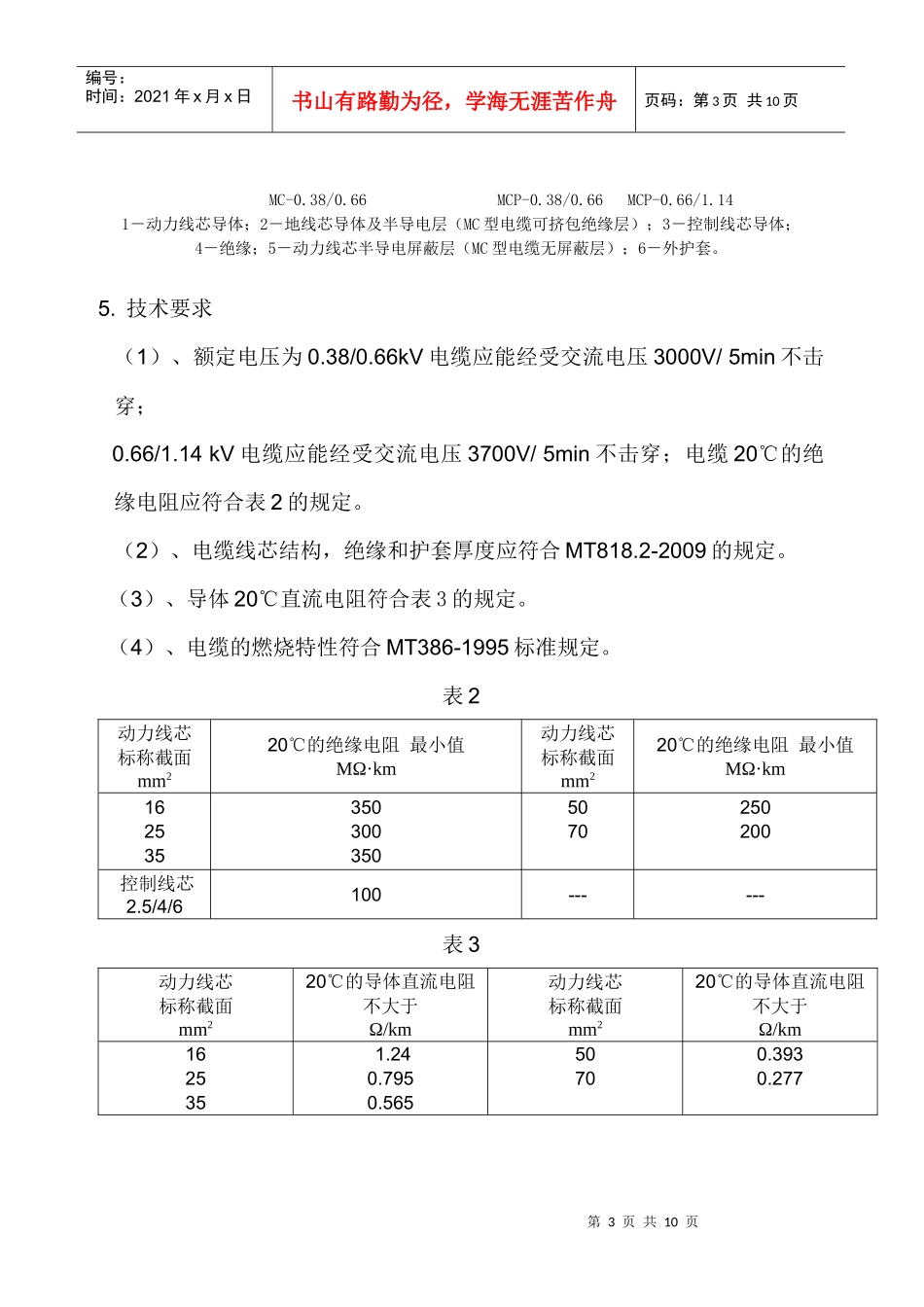

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页采煤机橡套软电缆产品使用说明书MC-0.38/0.66MCP-0.38/0.66MCP-0.66/1.142011年4月29日第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页采煤机橡套软电缆产品使用说明书1.产品执行标准产品执行标准见表1。2.用途本产品为额定电压0.66/1.14kV及以下采煤机及类似设备用铜芯橡皮护套软电缆，适用于额定电压0.66/1.14kV及以下采煤机及类似设备的电源连接，具有耐油、阻燃和抗冲击力、抗撕性等特点。3.产品名称、型号、规格电缆的名称、型号、规格及执行标准见表1。表1型号产品名称规格mm2执行标准MC-0.38/0.66采煤机橡套软电缆16-50MT818.2-2009MCP-0.38/0.66采煤机屏蔽橡套软电缆16-50MT818.2-2009MCP-0.66/1.14采煤机屏蔽橡套软电缆35-70MT818.2-20094.产品结构图第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页MC-0.38/0.66MCP-0.38/0.66MCP-0.66/1.141－动力线芯导体；2－地线芯导体及半导电层（MC型电缆可挤包绝缘层）；3－控制线芯导体；4－绝缘；5－动力线芯半导电屏蔽层（MC型电缆无屏蔽层）；6－外护套。5.技术要求（1）、额定电压为0.38/0.66kV电缆应能经受交流电压3000V/5min不击穿；0.66/1.14kV电缆应能经受交流电压3700V/5min不击穿；电缆20℃的绝缘电阻应符合表2的规定。（2）、电缆线芯结构，绝缘和护套厚度应符合MT818.2-2009的规定。（3）、导体20℃直流电阻符合表3的规定。（4）、电缆的燃烧特性符合MT386-1995标准规定。表2动力线芯标称截面mm220℃的绝缘电阻最小值MΩ·km动力线芯标称截面mm220℃的绝缘电阻最小值MΩ·km1625353503003505070250200控制线芯2.5/4/6100------表3动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km1625351.240.7950.56550700.3930.277第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页6.产品使用工作条件产品额定电压为U0/U分别为0.38/0.66、0.66/1.14kV；电缆长期允许工作温度为90℃；敷设电缆时的环境温度应不低于-20℃、不大于+50℃；电缆最小弯曲半径为电缆直径的6倍；电缆的地线芯应良好接地。7.技术参数电缆结构参数分别见表4、表5。表4额定电压0.38/0.66kV电缆尺寸参数芯数×导体标称截面mm2标称厚度mm电缆外径mm动力线芯地线芯动力线芯绝缘护套MC-0.38/0.66MCP-0.38/0.663×163×253×353×501×41×61×61×101.61.81.82.04.55.55.55.529.5~34.536.0~41.039.0~45.044.0~50.533.0~38.039.0~45.042.5~48.547.5~54.5表5额定电压0.66/1.14kV电缆尺寸参数(MCP-0.66/1.14)芯数×导体标称截面mm2标称厚度mm电缆外径mm动力线芯地线芯动力线芯绝缘护套MCP-0.66/1.14A型B型A型B型A型B型3×353×503×351×61×101×163×10/33×16/33×25/32.02.22.26.07.07.07.07.57.544.0~51.051.5~59.056.0~63.553.0~58.560.0~67.065.0~72.08.包装及包装标志（1）成卷电缆应整齐卷绕在电缆交货盘上，电缆断头应紧密包封。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页（2）每一电缆盘上只允许卷绕同一型号、同一规格的电缆。（3）电缆盘上应表面电缆盘正确的旋转方向。（4）每盘或每卷电缆上应附标签，且标明如下内容：（A）制造厂名称；（B）产品型号及规格；（C）长度（m）；（E）制造年月或生产批号；（F）标准编号；（G）安全标志标识。9.运输、贮存（一）运输电缆应能适应水、陆、空等交通运输工具，在运输和贮存过程中应注意：（1）防止水分潮气侵入电缆内；（2）防止严重弯曲及其它机械损伤；（3）防止高温及在阳光下暴晒。（4）运输时应保证线盘直立放置，严禁将电缆盘工字型摆放；且固定好电缆盘具，以防止移动造成线盘冲击或推移，损伤电缆。（5）线盘装卸时应使用吊车或叉车，严禁从车上推下电缆盘，以免造成电缆损伤。大型电缆安装时应使用放缆车。（二）贮存（1）电缆应存储于阴凉、干燥、...
