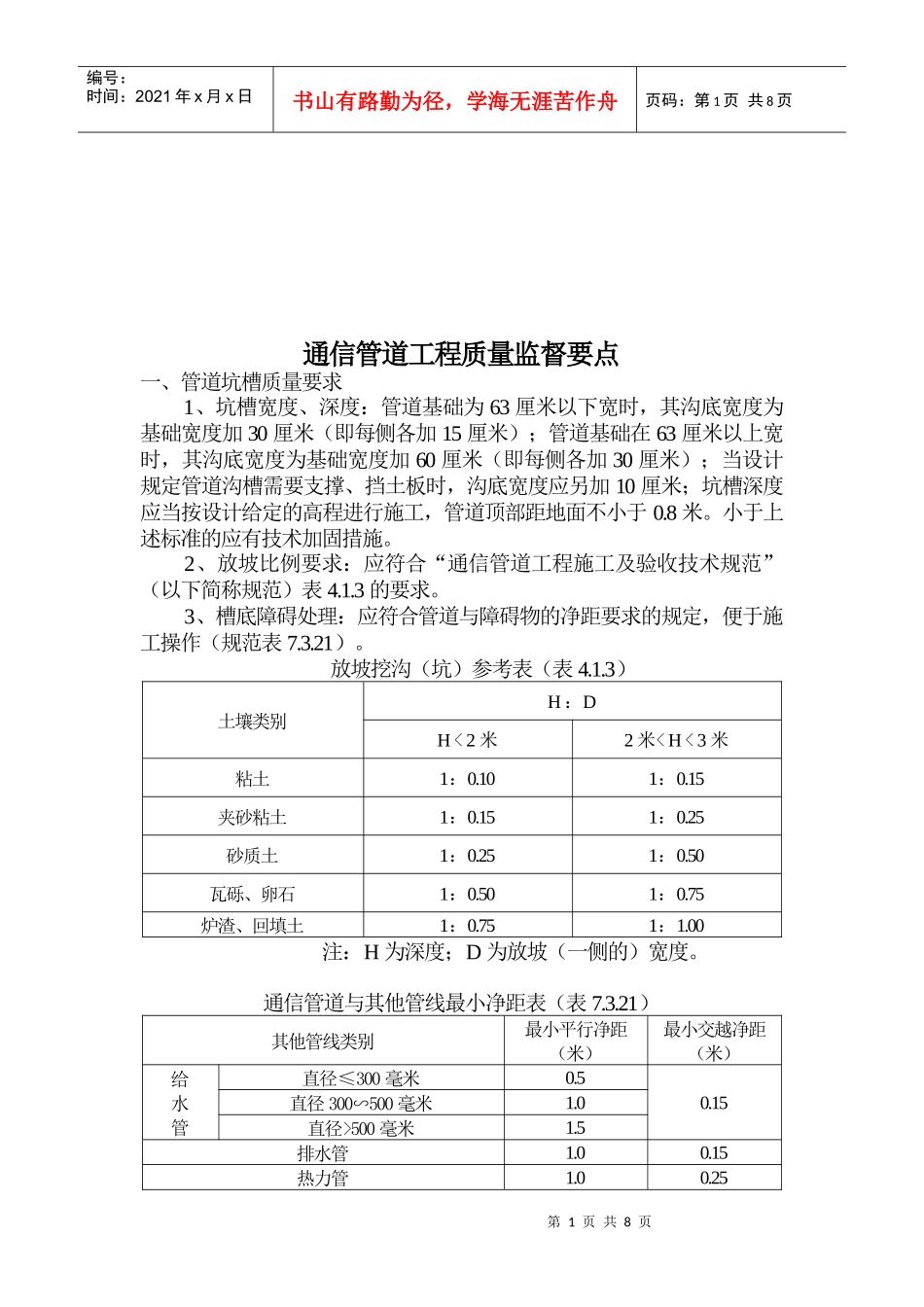

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页通信管道工程质量监督要点一、管道坑槽质量要求1、坑槽宽度、深度：管道基础为63厘米以下宽时，其沟底宽度为基础宽度加30厘米（即每侧各加15厘米）；管道基础在63厘米以上宽时，其沟底宽度为基础宽度加60厘米（即每侧各加30厘米）；当设计规定管道沟槽需要支撑、挡土板时，沟底宽度应另加10厘米；坑槽深度应当按设计给定的高程进行施工，管道顶部距地面不小于0.8米。小于上述标准的应有技术加固措施。2、放坡比例要求：应符合“通信管道工程施工及验收技术规范”（以下简称规范）表4.1.3的要求。3、槽底障碍处理：应符合管道与障碍物的净距要求的规定，便于施工操作（规范表7.3.21）。放坡挖沟（坑）参考表（表4.1.3）土壤类别H：DH<2米2米500毫米1.5排水管1.00.15热力管1.00.25第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页煤气管压力<294.20Kpa（3kgf/cm²）1.00.30压力=294.20∽784.55Kpa（3∽8kgf/cm²）2.0电力电缆35KV以下0.50.535KV以上2.04、换土夯实情况：应达到设计要求。5、护板支撑安全：根据土质情况和放坡比例，达不到要求的必须增加护土板支撑措施，做到牢固、安全。二、管道基础质量要求1、基础宽度、厚度：根据铺设管底的宽度，两侧各加8厘米，基础厚度不小于8厘米。2、基础位置偏移：基础位置要求距管道中心线左、右不得偏移3厘米。3、养护时间、强度：管道基础在常温情况下，养护时间为24小时，冬季施工应加保温措施。4、灰、砂、石的配比：150#混凝土配比，325＃水泥为1：2：4，425＃水泥为1：3：5。三、水泥管道铺设质量要求1、铺管工艺平直：要求铺设水泥管块的顺向连接间隙不得大于5毫米，上下两层管块间及管块与基础间隙应为15毫米，允许偏差不大于5毫米。管群的两层管及两行管的接续缝应错开。水泥管块接缝无论行间、层间均宜错开1/2管长。2、纱布规格摆放位置：两管块接缝处应用纱布80毫米宽。允许±10毫米的误差，长为管块周长加80—120毫米，均匀地包在管块接缝上（接缝中间）。3、管带管缝处理：纱布上抹的1：2.5水泥砂浆厚度为12—15毫米，其下宽应为100毫米，上宽应为80毫米，允许偏差不大于5毫米。4、底角八字抹灰：用1：2.5水泥砂浆抹管顶缝、管边缝及管底八字灰，要求方5厘米，斜7厘米，应粘结牢固、平整光滑、不空鼓、无欠茬、不断裂。5、铺管灰砂配比：水泥比、中粗砂1：5。6、养护时间、强度：管带、管缝、八字灰在常温情况下养护时间为24小时，冬季施工应加保温措施。四、钢管铺设质量要求1、钢管、管道坑槽质量检查：与水泥管道坑槽质量检查点相同。2、钢管基础质量检查钢管基础质量要求：普通原土时可超平（找平）铺管，如果是回填土应夯实超平铺管。3、钢管铺设质量要求（1）、钢管排列要求：根据设计要求排列组合群管（一般在4孔以第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页上每层基数为双数）。（2）、钢管定位架采用Φ10mm钢筋制作，其间隔尺寸一致，钢管管道每隔2—3米装一处定位架。（3）、钢管接口处理要求：钢管接口套箍长度应符合设计要求，接口处必须加焊（满焊），焊接处加防腐措施，接续部位相邻两管之间应错开不小于30厘米。管口处应打磨圆滑。（4）、管间缝填充要求：应填用铺管灰填满填实。（5）、钢管进入人（手）孔排列要求：其管群组合排列断面应平齐，间隔一致，空隙部位用1：2.5水泥砂浆填实、抹严。4、回填土方质量检查与水泥管道回填土方质量检查要求相同。五、塑料管铺设质量要求1、塑料管道坑槽及基础质量检查和要求：与水泥管道质量检查要求相同。2、塑料管铺设质量要求（1）、塑料管排列要求：根据设计要求排...
