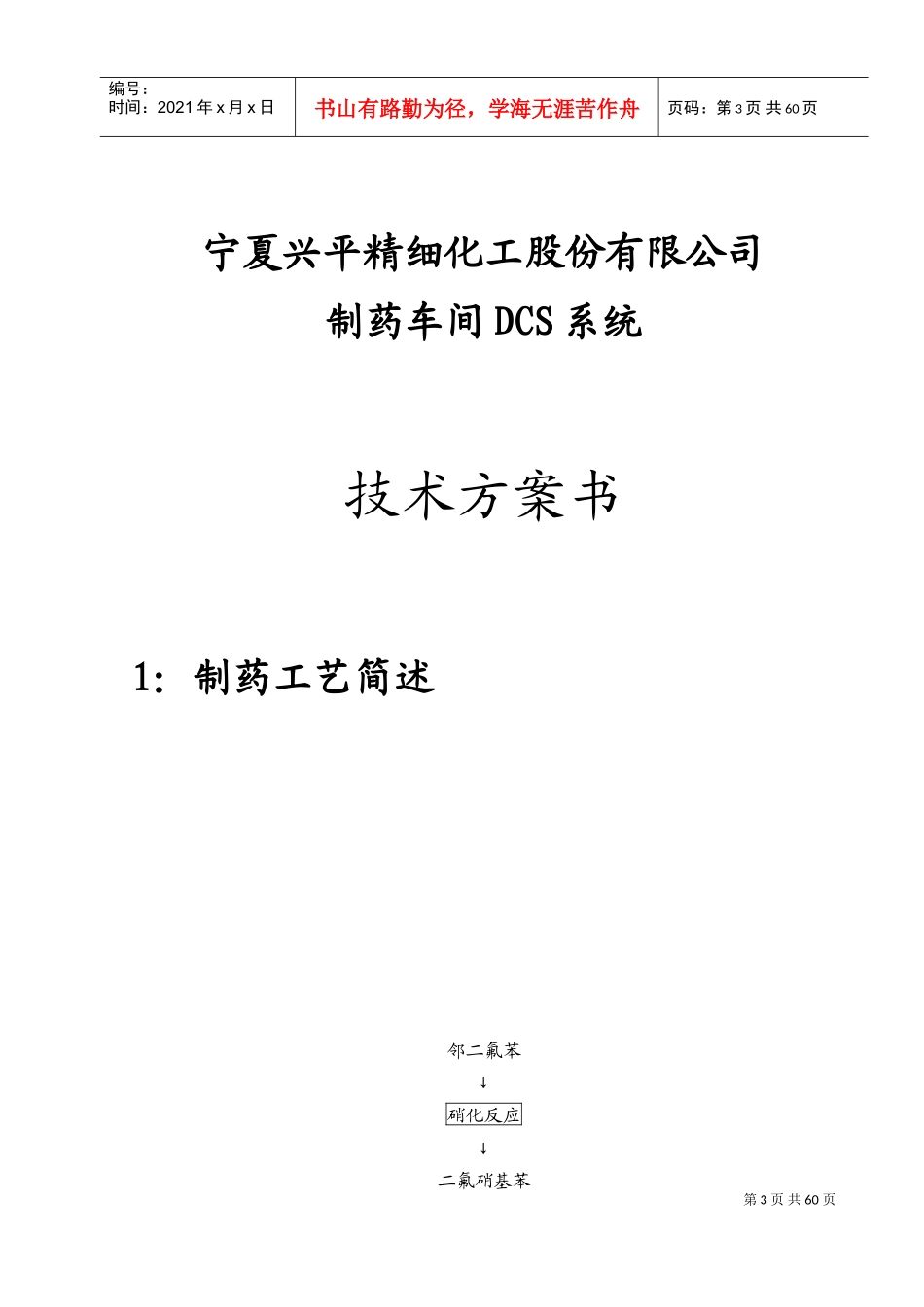

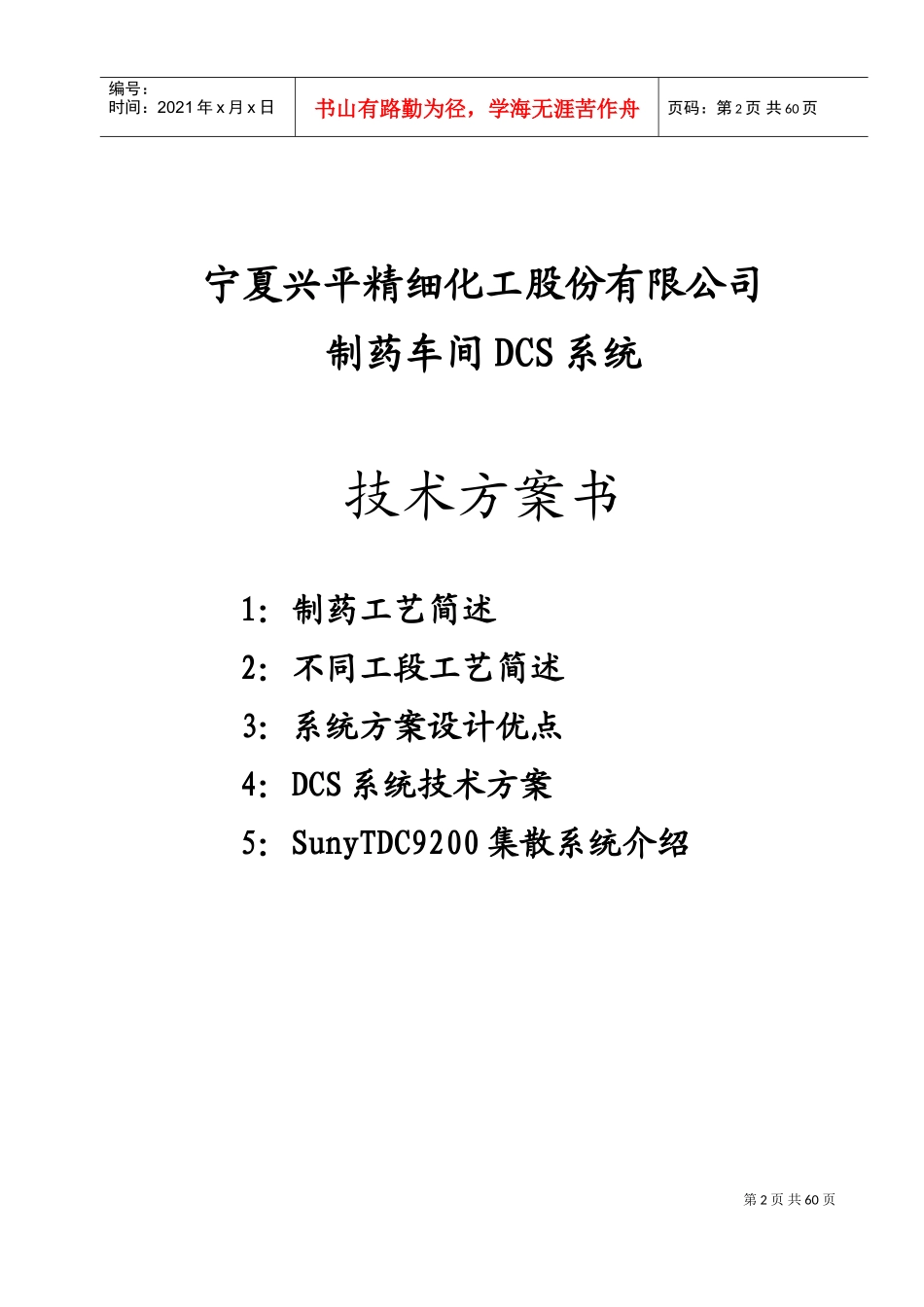

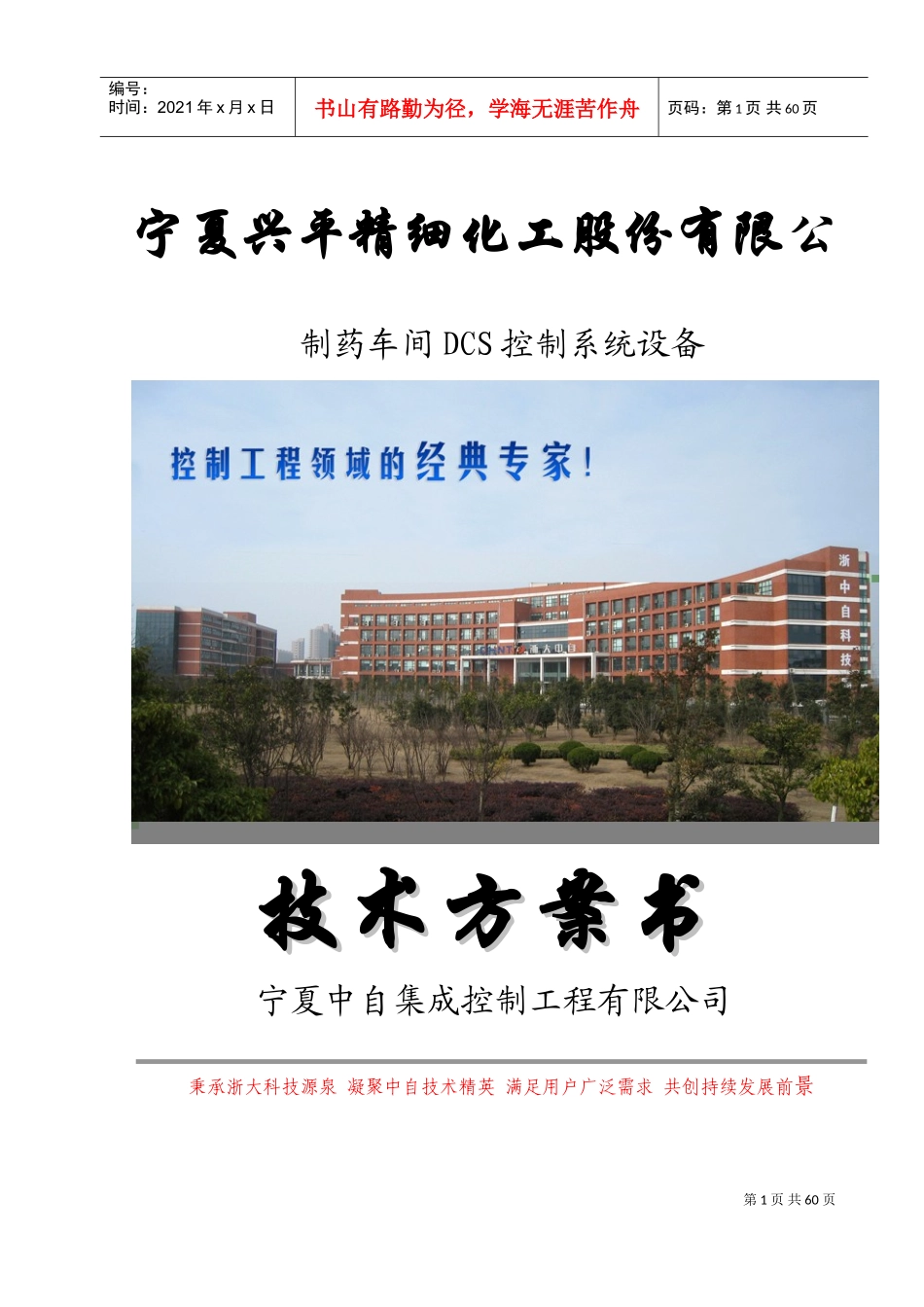

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页秉承浙大科技源泉凝聚中自技术精英满足用户广泛需求共创持续发展前景宁夏兴平精细化工股份有限公司制药车间DCS控制系统设备宁夏中自集成控制工程有限公司技术方案书技术方案书第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页宁夏兴平精细化工股份有限公司制药车间DCS系统技术方案书1：制药工艺简述2：不同工段工艺简述3：系统方案设计优点4：DCS系统技术方案5：SunyTDC9200集散系统介绍第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页宁夏兴平精细化工股份有限公司制药车间DCS系统技术方案书1：制药工艺简述邻二氟苯↓硝化反应↓二氟硝基苯第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页（中间体）↓-------------――――――――――――――↓↓氟化反应结晶分解↓↓↓―――――――――――――――――↓↓↓氟氯硝基苯2,3二氯硝基苯3,4二氯硝基苯（中间体）（中间体）（中间体）↓↓↓精馏氟化反应还原反应---------------------------↓↓↓↓↓3-氯-4-氟硝基苯(8)3-氯-2-氟硝基苯(6)3,4二氯苯胺（产品）（中间体）（中间体）↓↓↓↓还原反应氯化反应重氮化反应↓↓↓（1）3氯-4氟苯胺（产品）硝化反应伽特曼反应↓↓↓重氮化反应氟化反应(7)3,4二氯溴苯（产品）↓↓伽特曼反应（3）2,3,4三氟硝基苯（产品）↓（2）4-溴-2氟氯苯（产品）还原反应↓2,3,4三氟苯胺（中间体）↓-------------------------------------第5页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页↓↓缩合反应成盐↓↓环合反应溴化反应↓↓（4）洛美沙星环合物（产品）脱氨基化反应↓（5）3,4,5三氟溴苯（产品）宁夏兴平精细化工股份公司第6页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共60页制药车间DCS控制系统设备2：主要工艺简述时监控点分析1：3-氯-4氟苯胺生产一：反应原理3-氯-4氟苯胺的生产时以邻二氯苯为原料，经硝化、氟化、还原三步反应完成，生产过程中的分离操作包括蒸馏和减压精馏。1)硝化反应硝化反应所采用的硝化剂为硝硫混酸，硫酸是一种强吸水剂，其与硝酸混合可以大大增强硝酸的硝化能力，其次硫酸的热容量大，使硝化反应放热不致引起反应温度的急剧升高从而导致副反应的增加，因此在混酸中进行硝化，可使反应较平稳安全的进行。第7页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共60页监测点分析：主要是硝化过程的温度监测，硝化釜7只IO点数统计：每个硝化釜温度监测3个，数量7只釜，共21点温度2)氟化反应氟化反应是用亲核性F-取代其他种类的卤原子来实现向化合物分子中引入氟原子的目的，由于苯环上对位存在硝基，使得CI被活化从而发生取代反应。卤素交换氟化反应是液-固相反应，为使反应顺利进行必须使用溶剂或相转移催化剂，以保证固相氟化钾中的氟离子能够进入有机相中参与反应。本项目使用的氟化剂为无水KF，相转移催化剂选择四甲基氯化铵，反应在高温无水的条件下进行。监测点分析：主要是氟化过程的温度监测，氟化釜及精馏釜共12只IO点数统计：每个釜温度监测3个，数量12只釜，共36点温度2：外围附属设备检测氯气报警器可根据实际调整水压监测可根据实际调整第8页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共60页宁夏兴平精细化工股份公司制药车间DCS控制系统设备第9页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共60页3：系统方案设计优点中自DCS系统主要优势1）CPU、电源、网络全部采用1:1冗余系统2）所供系统卡件为万能卡件可以根据实际使用情况自己设置卡件输入信号类型，整套系统IO卡件不超过三种，减少库存备货压力。3）多处理器分布设计，I/O模块、I/O模板、控制模板、通讯模板均配置相应微处理器，分工协作、就地处理、自主工作，负荷分散、危险分散、耦合减少、可靠性高、稳定性强。4）系...
