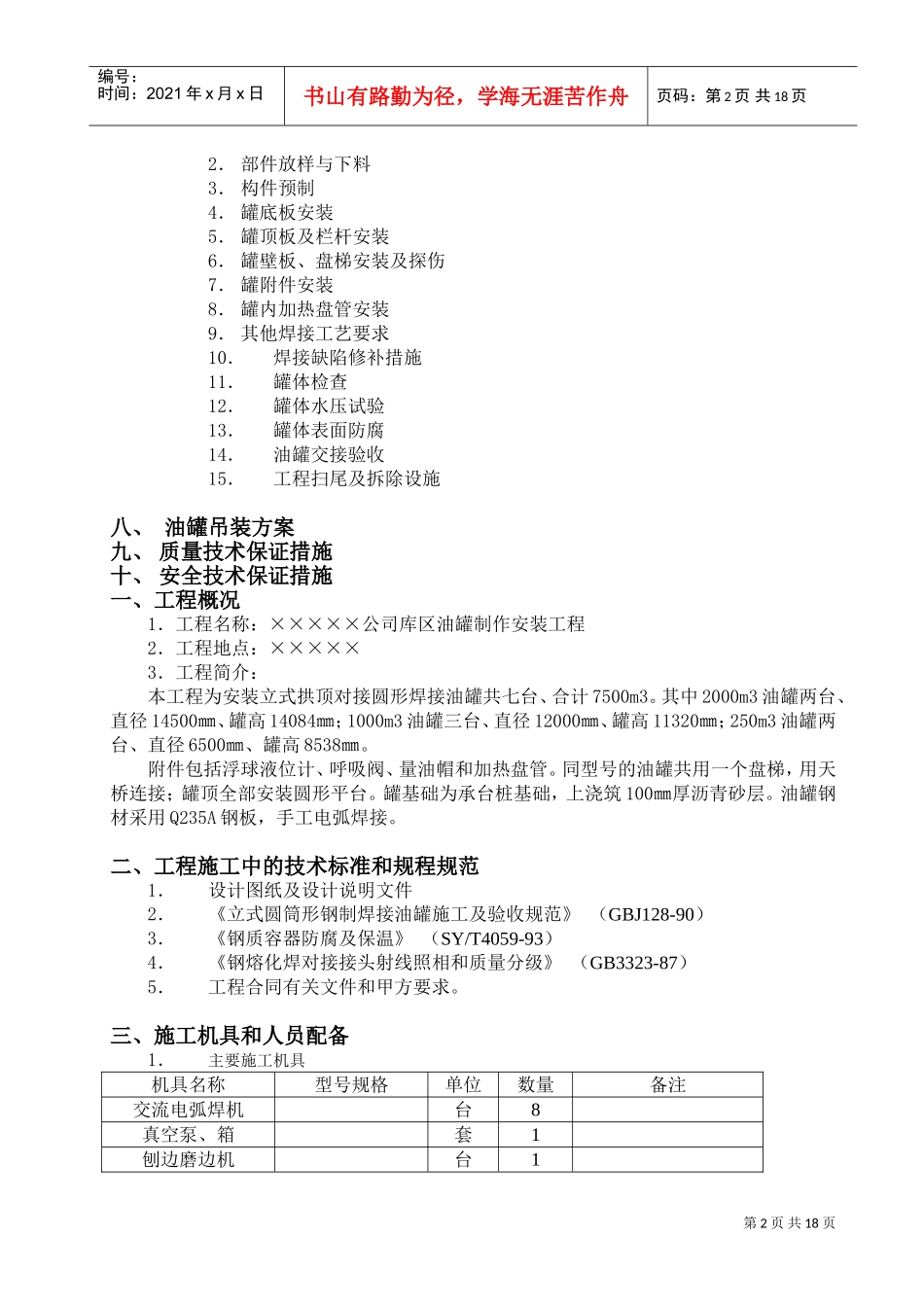

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页××××××××公司立式油罐制作安装工程油罐施工组织设计单位工程名称：库区系统安装工程分部工程名称：库区油罐制作安装工程编制单位：×××××××公司编制日期：2005年8月10日编制人：审核人：目录一、工程概况1．工程名称2．工程地点3．工程简介二、工程施工中的技术标准和规程规范三、施工机具和人员配备1．施工机具2．人员配备四、施工平面图及场地简介五、施工工序六、施工进度计划表七、施工方案1．施工准备阶段第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页2．部件放样与下料3．构件预制4．罐底板安装5．罐顶板及栏杆安装6．罐壁板、盘梯安装及探伤7．罐附件安装8．罐内加热盘管安装9．其他焊接工艺要求10．焊接缺陷修补措施11．罐体检查12．罐体水压试验13．罐体表面防腐14．油罐交接验收15．工程扫尾及拆除设施八、油罐吊装方案九、质量技术保证措施十、安全技术保证措施一、工程概况1．工程名称：×××××公司库区油罐制作安装工程2．工程地点：×××××3．工程简介：本工程为安装立式拱顶对接圆形焊接油罐共七台、合计7500m3。其中2000m3油罐两台、直径14500㎜、罐高14084㎜；1000m3油罐三台、直径12000㎜、罐高11320㎜；250m3油罐两台、直径6500㎜、罐高8538㎜。附件包括浮球液位计、呼吸阀、量油帽和加热盘管。同型号的油罐共用一个盘梯，用天桥连接；罐顶全部安装圆形平台。罐基础为承台桩基础，上浇筑100㎜厚沥青砂层。油罐钢材采用Q235A钢板，手工电弧焊接。二、工程施工中的技术标准和规程规范1．设计图纸及设计说明文件2．《立式圆筒形钢制焊接油罐施工及验收规范》（GBJ128-90）3．《钢质容器防腐及保温》（SY/T4059-93）4．《钢熔化焊对接接头射线照相和质量分级》（GB3323-87）5．工程合同有关文件和甲方要求。三、施工机具和人员配备1．主要施工机具机具名称型号规格单位数量备注交流电弧焊机台8真空泵、箱套1刨边磨边机台1第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页型材切割机台1角向磨光机台2电焊条烘干箱台2汽车起重机台1手拉葫芦只16吊杆只14气割设备套2X射线照相仪套1检验工具批1五金工具批1卡具套1胎具套1滑轮只2尼龙绳米40吊篮只2安全设备批12．人员配备序号人员类别最高使用人数备注1技术负责人工程技术管理2施工员现场施工管理3安检员安全与质量检查4电焊工焊接、气割5安装工油罐制作安装6电工电气7钳工附属设备安装8后勤人员生活四、施工平面图及场地简介本工程位于××××外，为热带季风气候，位近海面，极少霜冻期，施工条件较好。工地地基承载力较差，采用桩基础。地下水丰富，雨量充足，无冰雪。工地建筑面积共16000㎡，道路为简易路面，路况较差，周围无重要建筑物。（施工平面图略）五、施工工序1．施工工准备阶段（1）施工图审查（2）施工机具布置（3）原材料和配件进场及验收（4）罐基础检查2．构件放样及下料第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页（1）构件放样（2）构件下料3．油罐构件制作（1）底板预制（2）壁板预制（3）顶板预制（4）盘梯构件预制（5）扶手、栏杆构件预制（6）平台构件预制（6）其他构件预制4．油罐底板安装（1）底板组装、防腐（2）底板焊接5．油罐顶板及栏杆安装（1）罐顶组装（2）罐顶焊接（3）栏杆安装（4）第一遍防锈漆涂刷6．油罐壁板、盘梯安装及探伤（1）壁板组装（2）壁板焊接（3）壁板探伤（4）盘梯安装（5）第一遍防锈漆涂刷7．油罐附件安装（1）接管法兰安装（2）浮球液位计安装8．油罐加热盘管安装9．油罐检查、水压试验10．第二遍防锈漆、面漆涂刷11．油罐交接验收六、安装工艺流程图现场片面布置机具就位材料进场基础检查罐底板铺设、、焊接第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页七、施工方案（1）施工准备阶段1、基础检查验收本油罐工程开工前必须按土建基础设计图纸文件和规范，对油罐基础进行检查。场地是否平...
