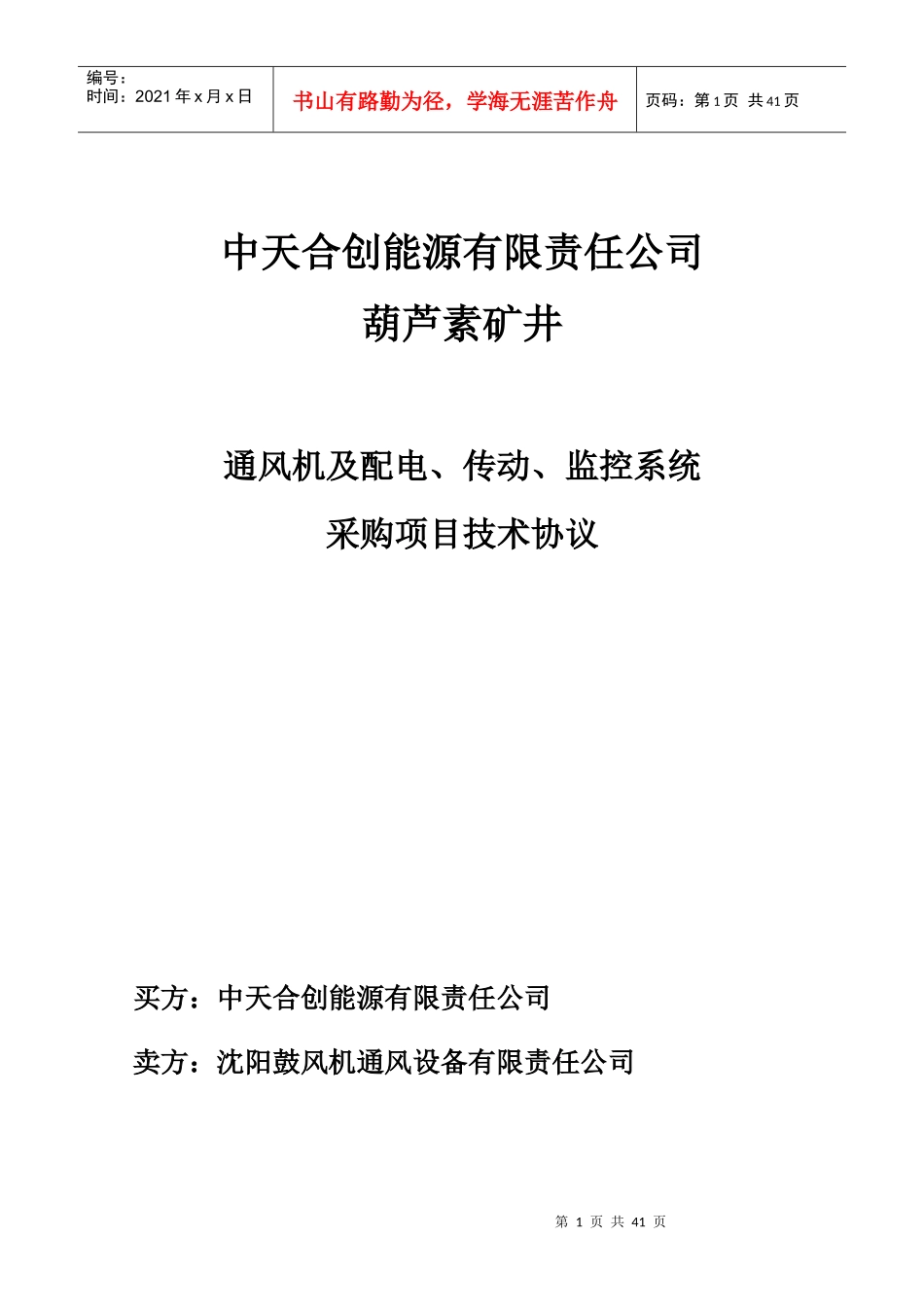

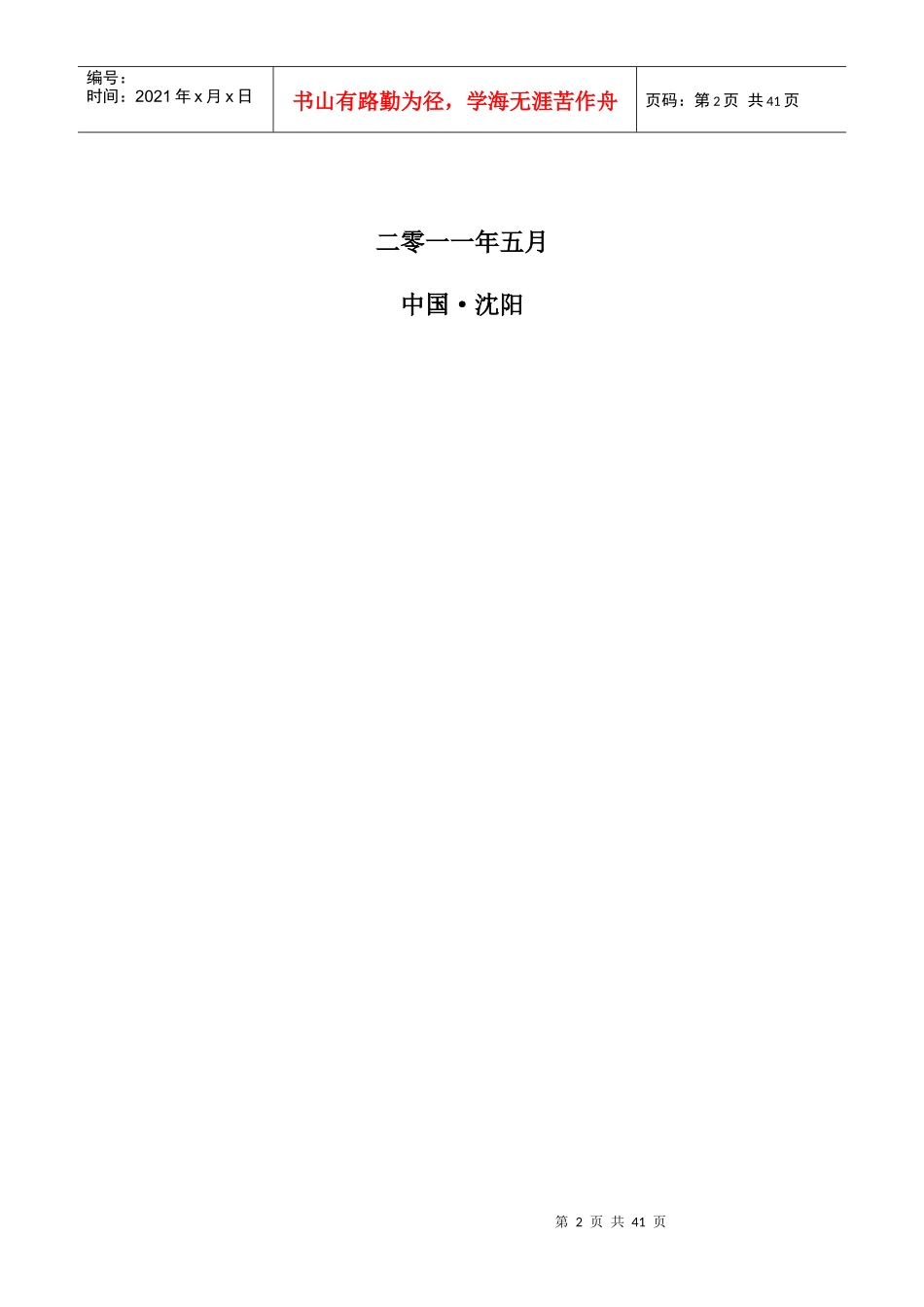

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页中天合创能源有限责任公司葫芦素矿井通风机及配电、传动、监控系统采购项目技术协议买方：中天合创能源有限责任公司卖方：沈阳鼓风机通风设备有限责任公司第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页二零一一年五月中国·沈阳第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页1项目概况葫芦素矿井通风方法为地面抽出式，通风方式为中央并列式。主、副立井进风，回风立井回风。回风立井装备两套轴流式通风机，一套工作，一套备用。卖方提供回风立井所需的全套通风机械、电气设备，包括主机、配套电动机、扩散器、消音器、在线监测、监控装置、配电装置、传动装置、电动侧开式插板风门、附件等。并提供相应的技术资料及技术服务。易损部件应有备件，在供货范围中列出的各部件的主要技术数据。2使用条件2.1气象与地震资料2.1.1气象资料区内气候特征属于干旱的温带高原大陆性沙漠气候，太阳辐射强烈，日照丰富，干燥少雨，风大沙多，无霜期短。冬季漫长寒冷，夏季炎热而短暂，春季回暖升温快，秋季气温下降显著。根据鄂尔多斯市乌审旗气象台历年资料：当地最高气温+36.6℃,最低气温为-30.1℃，年平均气温8.7℃；年降水量为194.7～531.6mm，平均为396.0mm，且多集中于7、8、9三个月内；年蒸发量为2297.4～2833.7mm，平均为2534.2mm，年蒸发量为年降水量的5～12倍，平均6倍多。区内风多雨少，最大风速为28.7m/s，一般风速2.3～5.2m/s，且以西北风为主。冻结期一般从10月份开始至次年4月份，最大冻土深度为1.74m，最大沙尘暴日为50d/a。年平均干燥度为6.40，年平均潮湿系数为0.16。基本风压采用0.5kN/m2。基本雪压采用0.35kN/m2。2.1.2地震资料根据《中国地震动参数区划图》(GB18306-2001)和《建筑抗震设计规范》(GB50011-2001），本区抗震设防烈度为6度，设计基本地震加速度值为0.05g。2.2使用地点葫芦素矿井回风井场地海拔高度为+1307.8m。回风井井筒直径8.0m（井筒内装有梯子间）。2.3介质煤矿井下废气(含瓦斯)。2.4工作制度连续运转。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页3标准和规定通风设备的设计、生产、检验应符合下列标准和规范：《煤矿安全规程》（2011版）《煤炭工业矿井设计规范》（2005版）《煤矿主要通风机站设计规范》（GB50450-2008）《通风机基本型式尺寸参数及性能曲线》GB/T3235-2008《通风机现场试验》GB10178-88《煤矿用轴流主通风机技术条件》GB/T21151-2007《通风机转子平衡》JB/T9101-1999《通风机叶轮超速试验》JB/T6445-2005《工业通风机噪音限值》JB/T8690-1998《通风机焊接质量检验》ZBJ72038-1990《通风机焊接质量检验技术条件》JB/T10213-2000《通风机铆焊接技术要求》ZBJ72039-1990《通风机铆焊件技术条件》JB/T10214-2000《风机和罗茨风机噪声测量方法》GB/T2888《煤矿用主要通风机现场性能参数测定方法》MT421-1996国家、行业现行的其它有关标准和规范。卖方所使用的标准、规范均应是现行的有效版本。卖方所提供的设备和功能符合本技术协议规定的技术要求和买方的要求。计量单位均以国际单位制（SI）表示。4通风机设备技术要求4.1通风机设计参数（买方提供）序号生产阶段风机入口负压(Pa)风量(m3/s)1投产时期1362262.52达产时期1801320.253困难时期2973336（1）风量为标准状态下的数值。（2）上述风量已考虑了5%的漏风系数，负压为风机闸门进口处的负压。通风机装置的阻力损失及消声器阻力损失由卖方根据设备实际情况计算。（3）选型时通风设备应留有余量，风量达到346.5m3/s、负压达到3450Pa第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页时，风机仍在高效区运行。4.2通风机主要技术要求(1)在满足各生产阶段设计参数要求的前提下，风机运行静压效率不低于80％。采用变频调速配合叶片集中停车一次可调方式满足矿井各个时期的风量和负压的要求。(...
