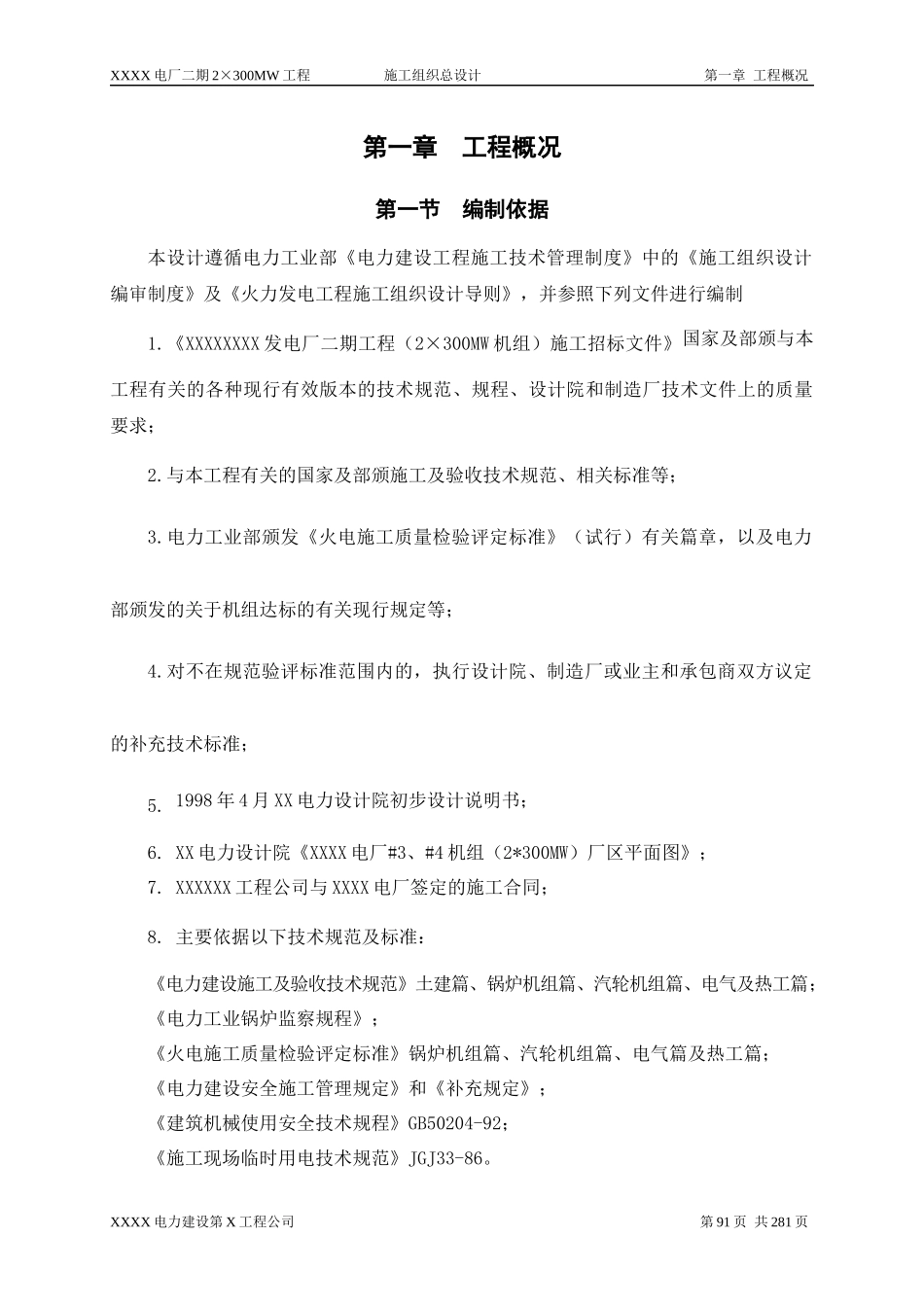

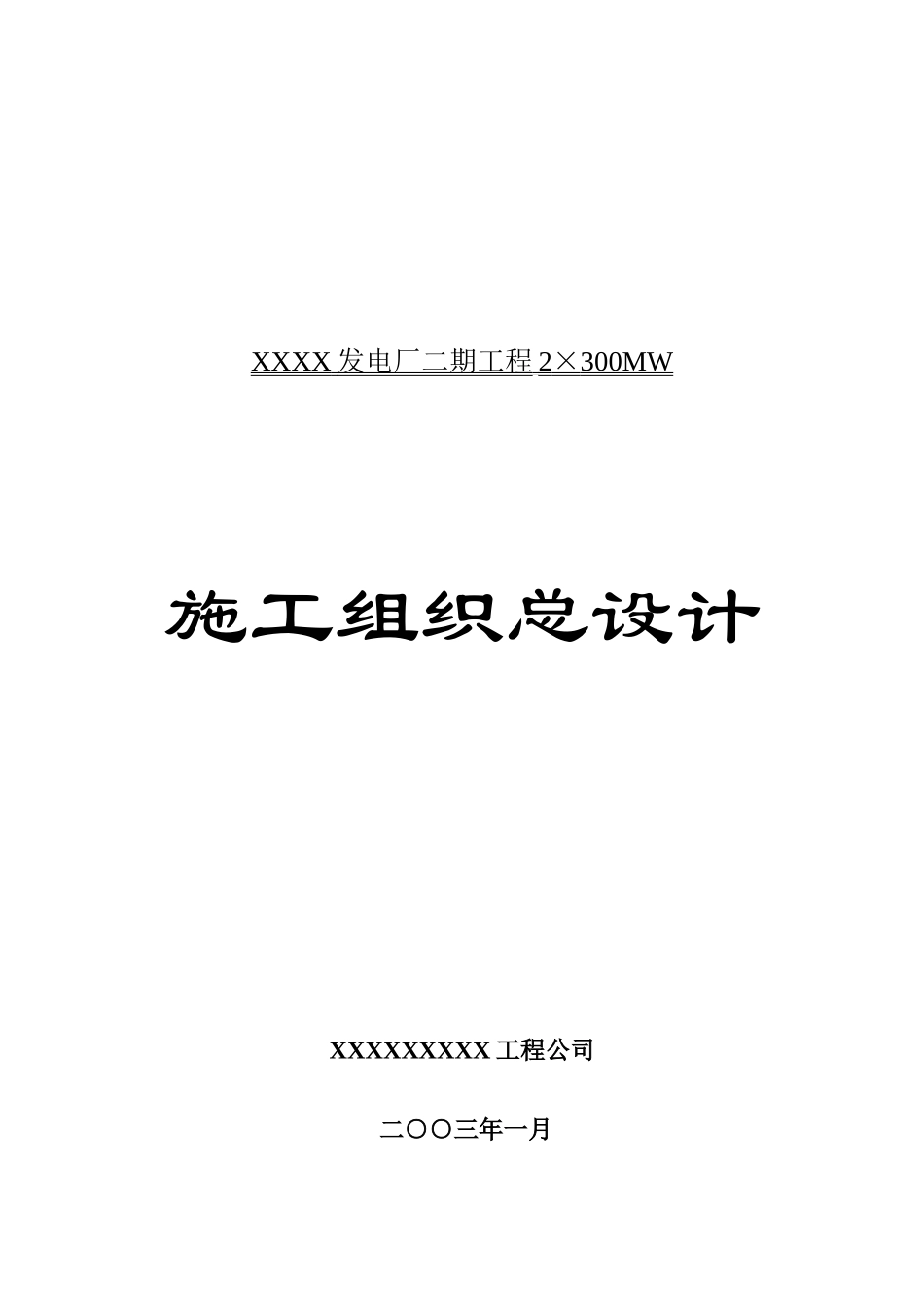

XXXX发电厂二期工程2×300MW施工组织总设计XXXXXXXXX工程公司二○○三年一月XXXX电厂二期2×300MW工程施工组织总设计第一章工程概况第一章工程概况第一节编制依据本设计遵循电力工业部《电力建设工程施工技术管理制度》中的《施工组织设计编审制度》及《火力发电工程施工组织设计导则》，并参照下列文件进行编制1.《XXXXXXXX发电厂二期工程（2×300MW机组）施工招标文件》国家及部颁与本工程有关的各种现行有效版本的技术规范、规程、设计院和制造厂技术文件上的质量要求；2.与本工程有关的国家及部颁施工及验收技术规范、相关标准等；3.电力工业部颁发《火电施工质量检验评定标准》（试行）有关篇章，以及电力部颁发的关于机组达标的有关现行规定等；4.对不在规范验评标准范围内的，执行设计院、制造厂或业主和承包商双方议定的补充技术标准；5.1998年4月XX电力设计院初步设计说明书；6.XX电力设计院《XXXX电厂#3、#4机组（2*300MW）厂区平面图》；7.XXXXXX工程公司与XXXX电厂签定的施工合同；8.主要依据以下技术规范及标准：《电力建设施工及验收技术规范》土建篇、锅炉机组篇、汽轮机组篇、电气及热工篇；《电力工业锅炉监察规程》；《火电施工质量检验评定标准》锅炉机组篇、汽轮机组篇、电气篇及热工篇；《电力建设安全施工管理规定》和《补充规定》；《建筑机械使用安全技术规程》GB50204-92；《施工现场临时用电技术规范》JGJ33-86。XXXX电力建设第X工程公司第91页共281页XXXX电厂二期2×300MW工程施工组织总设计第一章工程概况第二节建设地点及环境特点1.XXXX电厂厂区位于XX市XX县XX乡，距XX市区约12km，XX紧靠厂址北边，XXXX从厂址东边通过，距厂区约8km，南XX铁路约11km，连接XX、XX两条铁路的茅夹线从厂区南约2.5km通过。2.厂区地势平坦，排水坡降小，易形成积水，给施工造成很大的不利因素；3.XX市属南温带的XX区，具有长江流域与黄河流域的过渡性质，年雨量充沛，夏热多雨，雨季较多月份为4-10月，对施工极为不利；4.根据水文地质资料，厂区地下水位较高，为防止地下水管涌及不影响施工等因素，采用轻型井点降水排水方案；第三节承包范围我公司承担如下范围的工程施工：1.汽机房、锅炉房范围内的全部土建、安装工程；2.主变、启备变、高厂变的全部土建、安装工程；3.水工系统、灰渣系统、补给水处理系统、循环水处理系统、压缩空气系统等辅助工程扩建部分的土建、安装工程；4.240m烟囱工程；5.5500m2自然通风冷水塔工程。第四节主要工程量1.建筑工程：序号项目名称单位数量第一部分主辅生产工程一热力系统1主厂房本体及设备基础1.1主厂房本体土方100m3557.58基础钢筋混凝m312076主厂房钢结构t1576加气混凝土内外墙100m2145.41门窗100m239．35XXXX电力建设第X工程公司第91页共281页XXXX电厂二期2×300MW工程施工组织总设计第一章工程概况序号项目名称单位数量1.2集控楼土方100m347.82主厂房框架m31470钢网架t14加气混凝土外墙100m296.2门窗100m219．091.3锅炉基础土方100m3156.08锅炉基础m32600设备螺栓固定架t701.4锅炉附属设备基础一般设备基础钢筋混凝土m338461.5汽轮发电机基础汽机基础m35300设备螺栓固定架t601.6汽机附属设备基础一般设备基础钢筋混凝土m310001.7送风机基础及检修构架基础钢筋混凝土m31960外墙24墙100m21.642除尘排烟系统2.1除尘器机础土方100m375.54独立基础钢筋混凝土m312902.2送风机基础及检修构架基础钢筋混凝土m31724外墙24墙100m22.662.3钢烟道基础独立基础钢筋混凝土m36742.4烟囱土方100m354.45基础砼m32043筒身砼m34442二燃料供应系统一般设备基础钢筋混凝土m3448.64三除灰系统1灰浆泵房及除尘配电室XXXX电力建设第X工程公司第91页共281页XXXX电厂二期2×300MW工程施工组织总设计第一章工程概况序号项目名称单位数量钢筋混凝土m31401加气混凝土内外墙100m225.442除灰水泵房钢筋混凝土m3791．46加气混凝土内外墙100m25.323浓缩机基础直径15米一般设备基础钢筋混凝土m33424除灰管沟及支墩浇制钢筋混凝土沟道m31440砌体支墩m33805除灰空压机室钢筋混凝土m3159加气混凝土内外墙100m26.326室外除灰管道支架混凝土支架m33007灰水回收泵房钢筋混...
