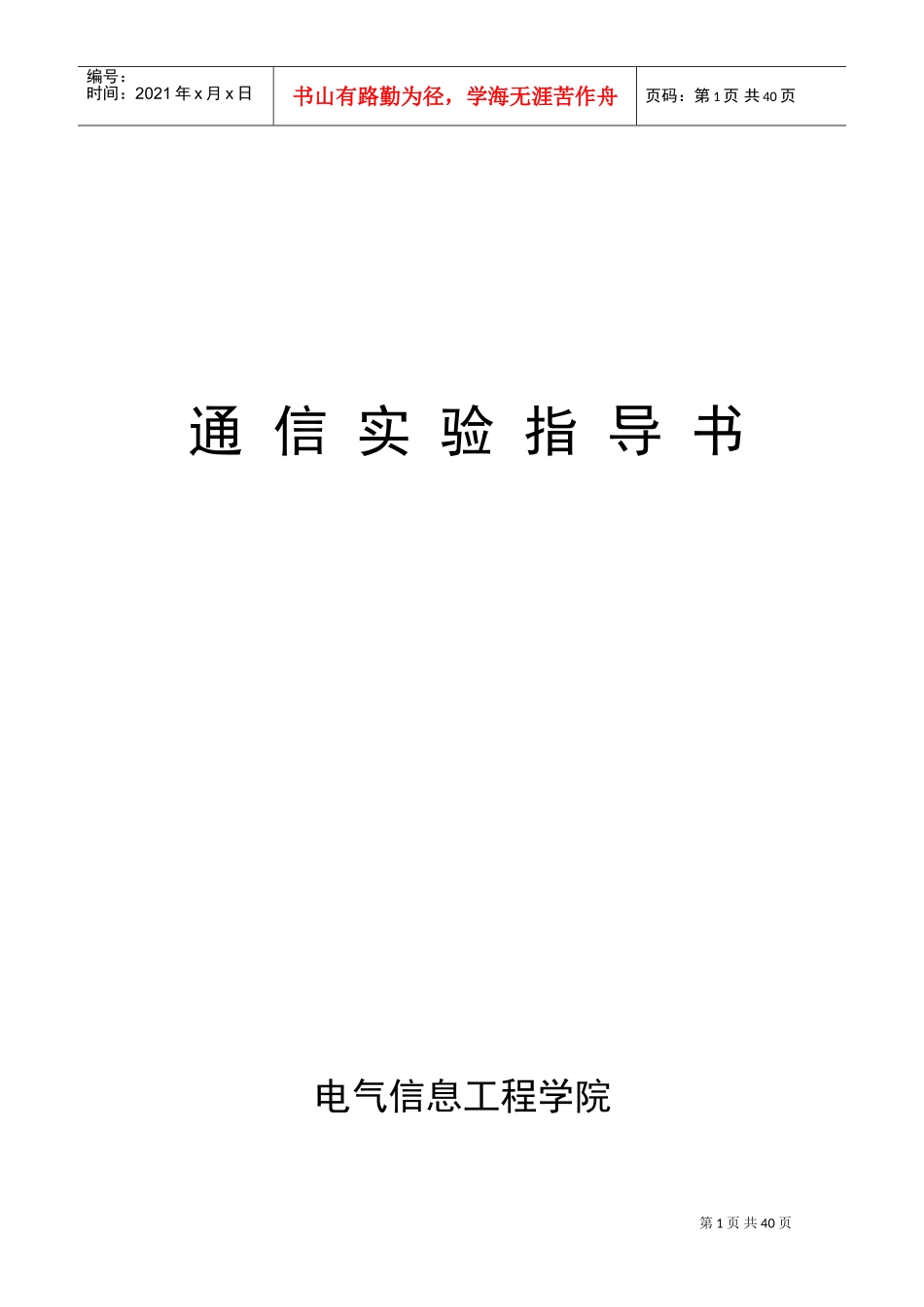

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页通信实验指导书电气信息工程学院第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页目录实验一AM调制与解调实验……………………1实验二FM调制与解调实验……………………………5实验三ASK调制与解调实验………………………8实验四FSK调制与解调实验………………………11实验五时分复用数字基带传输………………14实验六光纤传输实验……………………………19实验七模拟锁相环与载波同步……………………27第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页实验八数字锁相环与位同步……………………32实验一AM调制与解调实验一、实验目的理解AM调制方法与解调方法。二、实验原理本实验中AM调制方法：原始调制信号为1.5V直流＋1KHZ正弦交流信号，载波为20KHZ正弦交流信号，两者通过相乘器实现调制过程。本实验中AM解调方法：非相干解调（包络检波法）。三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。四、实验步骤1.熟悉实验所需部件。2.按下图接线。第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。4.结合上述实验结果深入理解AM调制方法与解调方法。第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页实验一参考结果第7页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页实验二FM调制与解调实验一、实验目的理解FM调制方法与解调方法。二、实验原理本实验中FM调制方法：原始调制信号为2KHZ正弦交流信号，让其通过V/F（电压/频率转换，即VCO压控振荡器）实现调制过程。本实验中FM解调方法：鉴频法（电容鉴频＋包络检波＋低通滤波）三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。四、实验步骤1.熟悉实验所需部件。2.按下图接线。3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。4.结合上述实验结果深入理解FM调制方法与解调方法。第8页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共40页第9页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共40页实验二参考结果第10页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共40页实验三ASK调制与解调实验一、实验目的理解ASK调制方法与解调方法。二、实验原理本实验中ASK调制方法：键控法（原始数字信号采用250HZ方波信号代替，载波为2KHZ正弦交流信号，利用方波信号切换开关电路实现调制过程。本实验中ASK解调方法：非相干解调（包络检波法）。三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。四、实验步骤1.熟悉实验所需部件。2.按下图接线。3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。4.结合上述实验结果深入理解ASK调制方法与解调方法。第11页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共40页第12页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共40页实验三参考结果第13页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共40页实验四FSK调制与解调实验一、实验目的理解FSK调制方法与解调方法。二、实验原理本实验中FSK调制方法：键控法（原始数字信号采用250HZ方波信号代替，载波分别为2KHZ和1KHZ正弦交流信号，利用方波信号切换开关电路实现调制过程。本实验中FSK解调方法：PLL电路+低通滤波＋抽样判决器。三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。四、实验步骤1.熟悉实验所需部件。2.按下图接线。3.用示波器（或计算机）分别测出上图所示的几个点的波形，...
