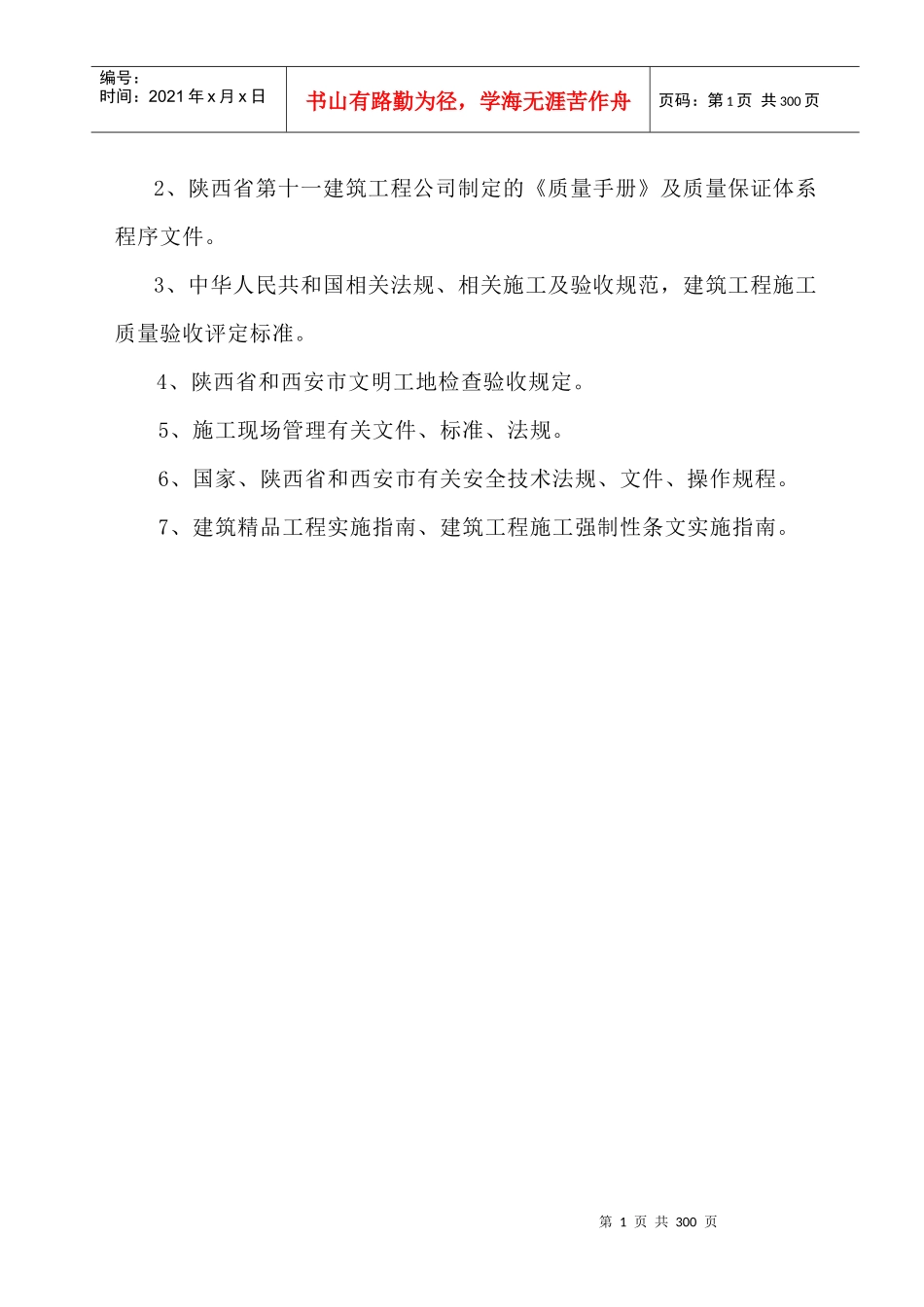

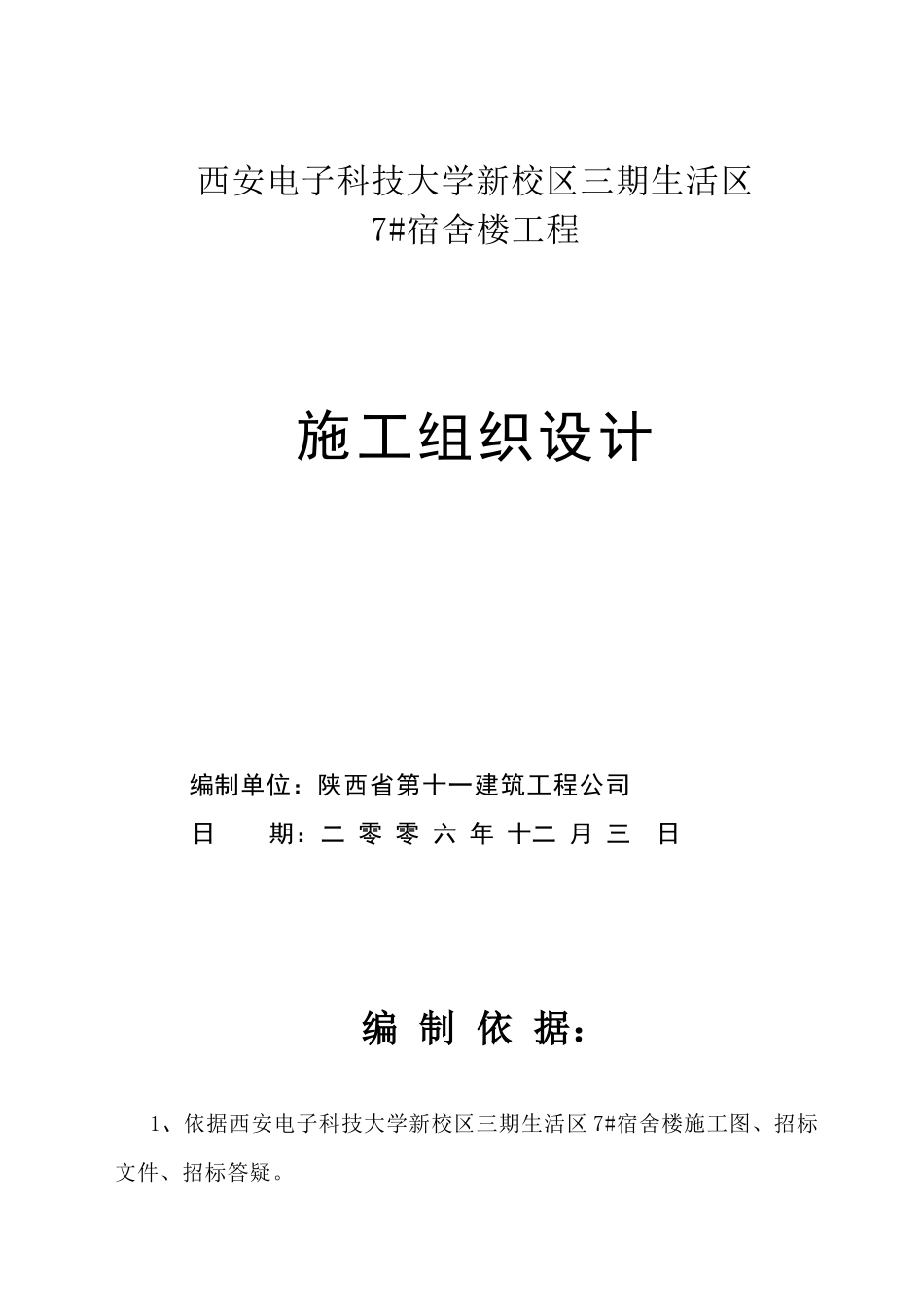

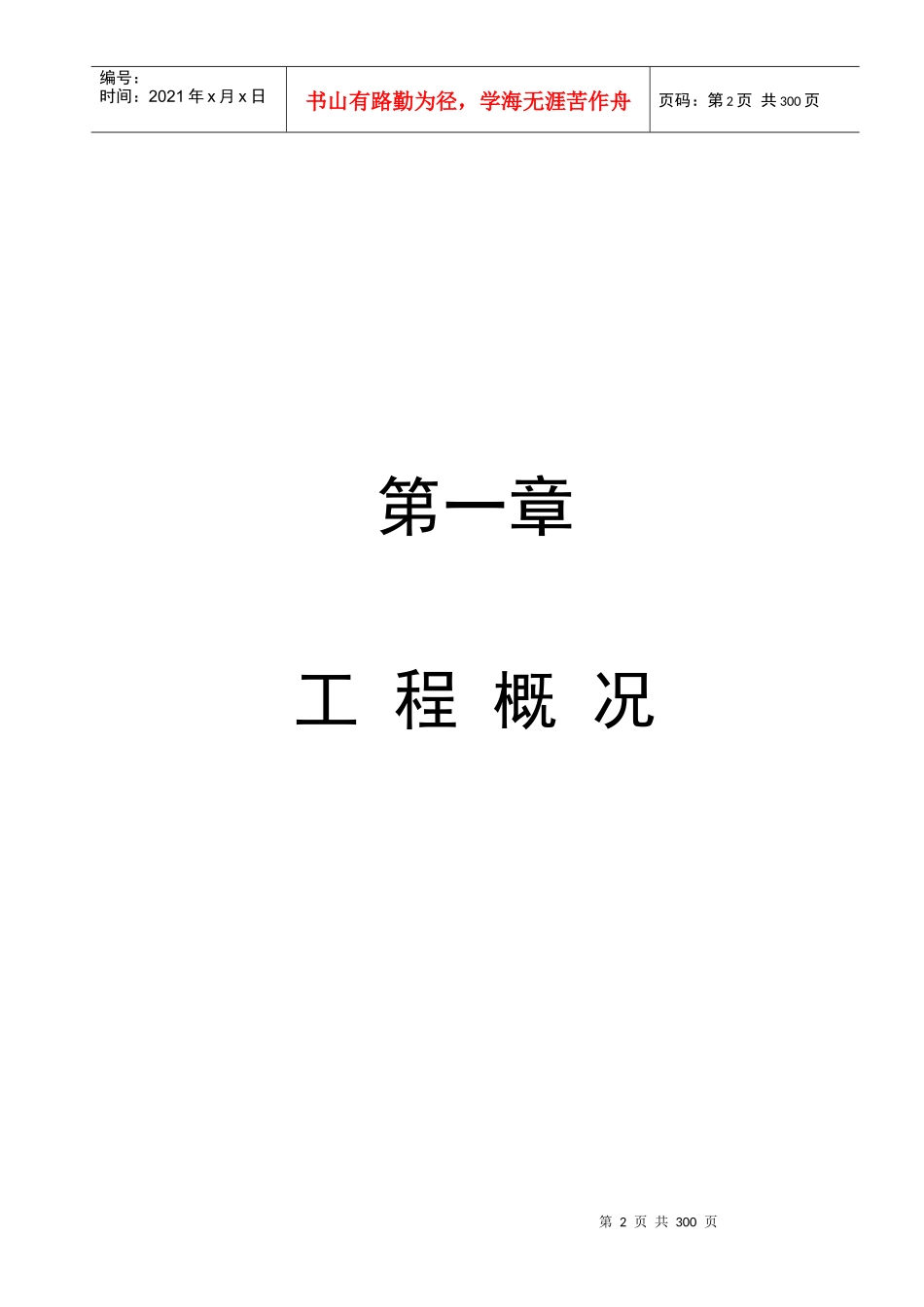

西安电子科技大学新校区三期生活区7#宿舍楼工程施工组织设计编制单位：陕西省第十一建筑工程公司日期：二零零六年十二月三日编制依据：1、依据西安电子科技大学新校区三期生活区7#宿舍楼施工图、招标文件、招标答疑。第1页共300页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共300页2、陕西省第十一建筑工程公司制定的《质量手册》及质量保证体系程序文件。3、中华人民共和国相关法规、相关施工及验收规范，建筑工程施工质量验收评定标准。4、陕西省和西安市文明工地检查验收规定。5、施工现场管理有关文件、标准、法规。6、国家、陕西省和西安市有关安全技术法规、文件、操作规程。7、建筑精品工程实施指南、建筑工程施工强制性条文实施指南。第2页共300页第1页共300页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共300页第一章工程概况第3页共300页第2页共300页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共300页第一节建筑设计概况：西安电子科技大学新校区三期生活区7#宿舍楼工程建筑面积16467平方米，六层，层高3.6米，建筑主体高度21.6米，建筑物耐火等级：二级；建筑等级：一级；可居住学生人数为1440人。外墙装饰：粘贴面砖，采用4mm厚聚合物水泥砂浆进行粘贴，面砖规格45mm*195mm。内墙装饰：卫生间和淋浴间做1.5mm厚WM型聚合物水泥砂浆防水涂料，高度1.55米，表面粘贴200mm*300mm釉面砖，采用4mm厚聚合物水泥砂浆进行粘贴；其余墙面采用水泥石灰膏砂浆抹面压光，表面刷白色乳胶漆两遍。楼地面：卫生间和淋浴间楼地面为1：3水泥砂浆找坡、1.5mm第4页共300页第3页共300页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共300页厚WM型聚合物水泥砂浆防水涂料、300mm*300mm防滑地砖；其余楼地面粘贴600mm*600mm浅黄色地砖（配电室为水泥砂浆地面）。顶棚：开水间、洗衣间和淋浴间吊顶为300mm*300mm铝合金方板吊顶，门厅、走道、活动厅天棚吊顶为600mm*600mm矿棉吸声板吊顶，其余部位顶棚刷乳胶漆两遍。屋面：1：6水泥焦渣找坡、20mm厚1：3水泥砂浆找平、一道WN型聚合物防水防腐涂料、1.5mm厚SBC-20系列聚乙烯丙纶复合卷材、35mm厚挤塑聚苯乙烯泡沫塑料板、40厚细石砼保护层（配钢丝网或φ6@200双向钢筋网片）。门窗：内门为全夹板门、窗为铝合金窗，中空空玻璃、外门为铝合金门。第二节结构设计概况本工程承重结构体系为短肢剪力墙结构，结构安全等级为二级，场地为三类场地，抗震设防分类为丙类，抗震设防烈度为八度，地基基础设计等级丙级，结构环境类别为一类，抗震等级为三级。地基处理：地基采用1米厚3：7灰土，压实系数大于0.95，处理范围为基础边外放1米。基础采用钢筋砼条形基础，砼强度等级C25，砼垫层强度等级C15。结构剪力墙厚度18cm，砼强度等级C30，现浇板的厚度为8cm～12cm，砼强度等级C30。砌体±0.000以下为MU10粘土实心砖，M5水泥砂浆砌筑，±0.000以上为非承重空心砖，M5混合砂浆砌筑。钢筋接头φ20以上采用机械连接形式。第三节安装设计概况第5页共300页第4页共300页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共300页1、给排水工程概况建筑给、排水及采暖工程包括给、排水系统、热水、雨水、中水系统、消防、空调凝结水系统、采暖工程。给水分高低压两个区供应，1-3层为低区，4-6层为高区，低区由市政管网直接供水，高区给水由校区水泵房供给。热水、中水供应为一个压力区，以上用水均接自校区已有给水及中水管网。本工程给水管道均采用YD型钢衬塑符合管道，专用管件连接；热水管道均采用YD型钢衬不锈钢（316L）符合管道，专用管件连接；中水管道、消火栓系统管道均采用热浸镀锌管道，丝扣及法兰连接；污水、室内雨水及空调凝结水管道均采用YD型隔音空壁排水塑料管，粘接，施工应严格按国标96S406执行。2、采暖工程概况：本建筑物采暖工程共有四个热力进口，供暖入口处设置有热力进口装置详见“陕02N1/4.5”供暖热媒采用95/70℃的热水，由锅炉房集中供应，散热器选用TFDZ型辐射对流散热器，，管材选用小于DN50时采用焊接钢管，第6...
