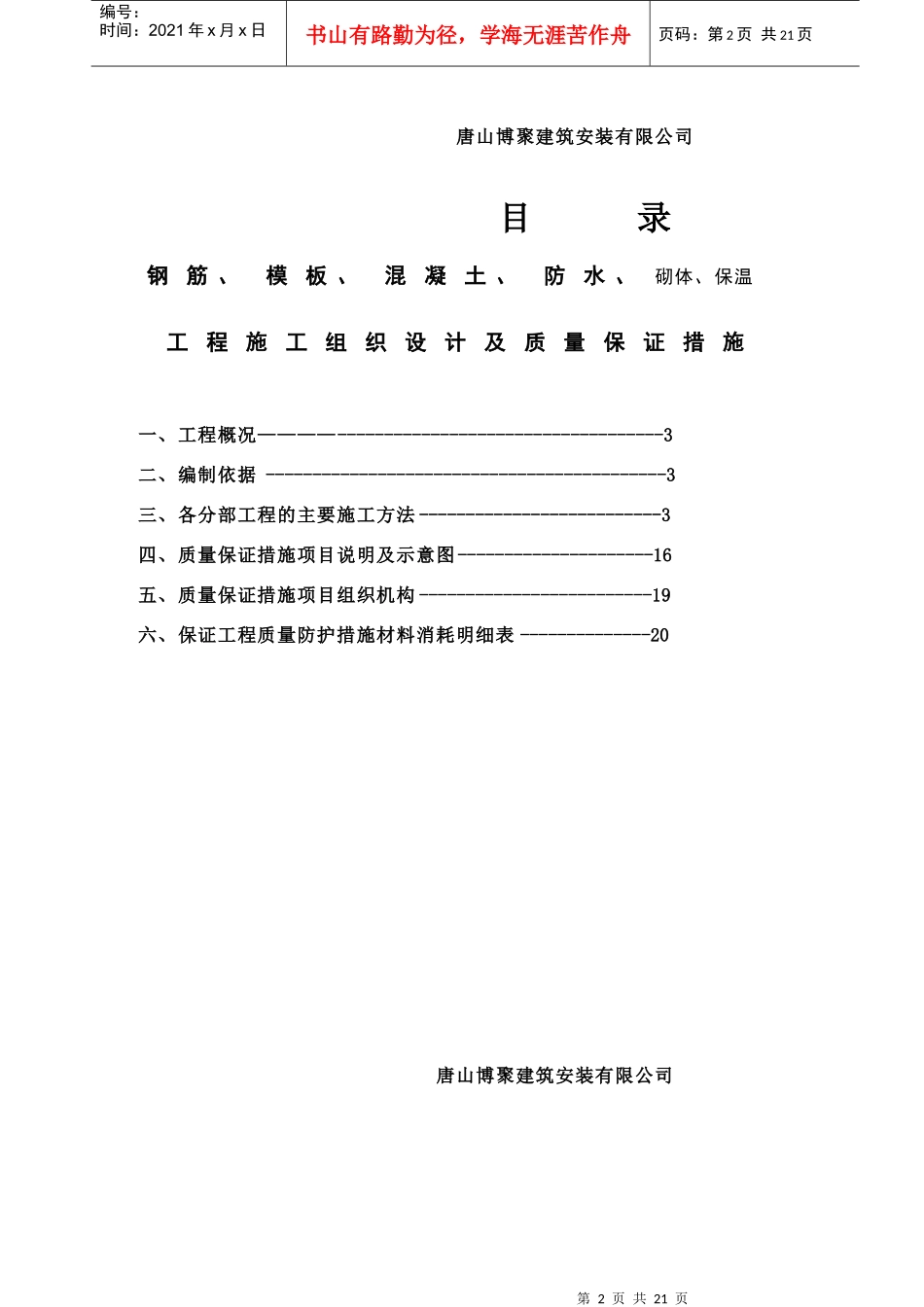

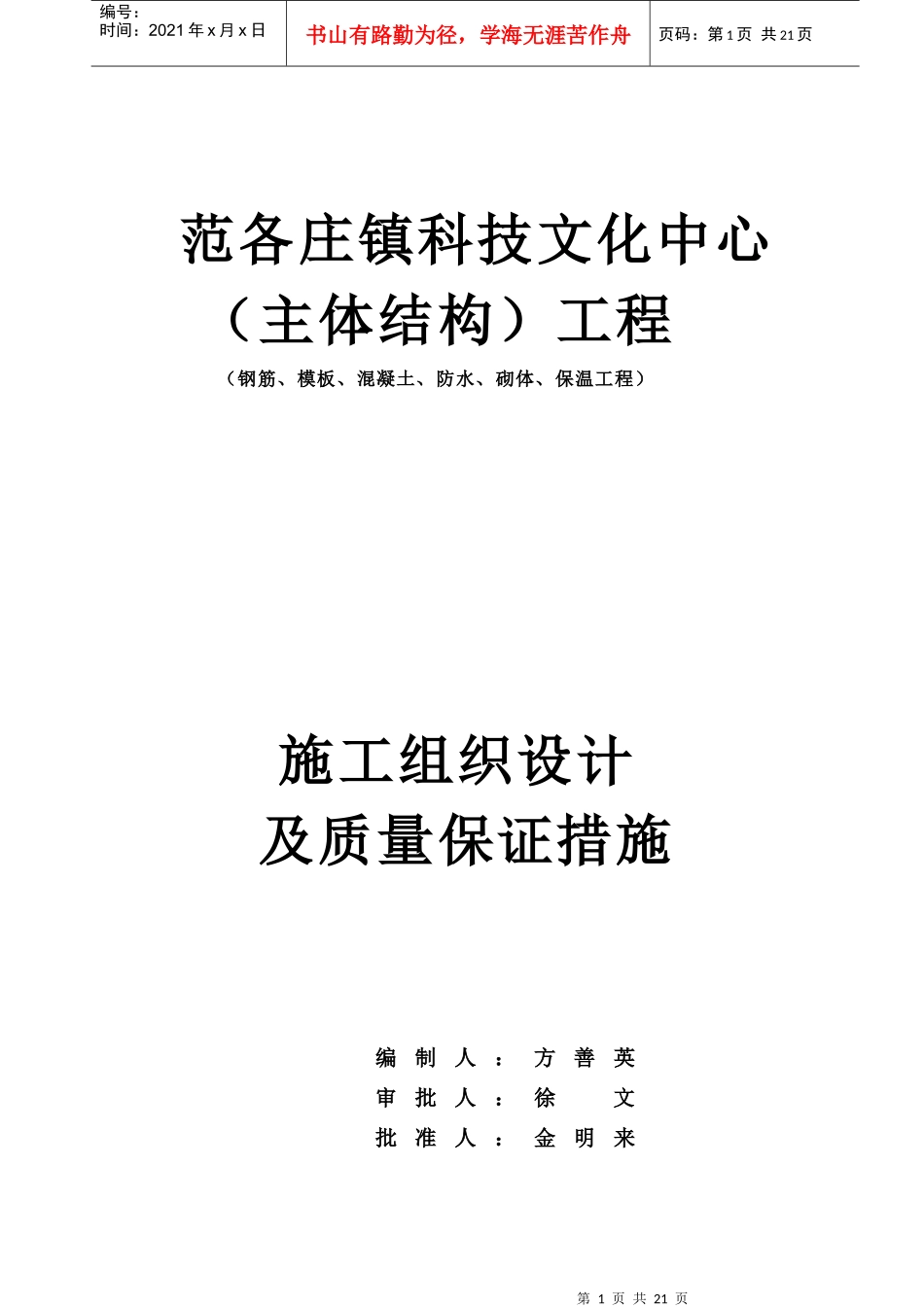

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页范各庄镇科技文化中心（主体结构）工程（钢筋、模板、混凝土、防水、砌体、保温工程）施工组织设计及质量保证措施编制人：方善英审批人：徐文批准人：金明来第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页唐山博聚建筑安装有限公司目录钢筋、模板、混凝土、防水、砌体、保温工程施工组织设计及质量保证措施一、工程概况————-----------------------------------3二、编制依据-------------------------------------------3三、各分部工程的主要施工方法--------------------------3四、质量保证措施项目说明及示意图---------------------16五、质量保证措施项目组织机构-------------------------19六、保证工程质量防护措施材料消耗明细表--------------20唐山博聚建筑安装有限公司第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页钢筋、模板、混凝土、防水、砌体、保温工程施工组织设计及质量保证措施一、工程概况本工程为范各庄镇科技文化中心工程，位于唐山市古冶区范各庄乡。本工程总建筑面积6569.59平方米，其中办公楼为5470.89平方米，食堂及浴室、报告厅均为549.35平方米。办公楼建筑层数为地上五层，建筑高度为21.25米，食堂及浴室、报告厅均为地上一层，建筑高度为7.30米。该工程结构形式为钢筋混凝土框架结构，内设1000KG电梯两部，本工程质量等级为合格，耐火等级为二级。二、编制依据为了保证工程质量及施工进度，确保安全、文明施工，根据建设单位要求及【唐山市住宅工程质量通病防治措施（2010年3月1日开始实施）】编制该施工组织设计，施工时要严格执行。三、各分项工程主要施工方法及质量保证措施：【工程所需的各种材料必须有合格证、检验报告、进市证、备案证及在现场监理、甲方驻工地代表见证取样，复检合格后方可使用。】1、钢筋工程：（1）钢筋的加工制作本工程各种规格级别的钢筋选用【唐钢】生产的钢筋，钢筋为现场加工制作。材料进入加工场后，应按规范要求，按批抽样做试验，试验合格后方可使用，试验报告及出厂合格证及时入档。施工时严格按照施工规范、设计图纸、【唐山市住宅工程质量通病防治措施（2010年3月1日开始实施）】和图纸会审记录的规定进行制作安装。（2）专业工作人员要求由专业人员对钢筋抽料，要求抽料人员应熟练图纸、会审记录及施工规范并按图纸要求的钢筋规格、形状、尺寸、数量合理的填写钢筋抽料表，计算出第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页钢筋的用量（由技术总监审核后方可施工）。操作人员定岗定位，并按图纸要求和操作工艺标准对其进行技术、安全交底。（3）技术要求所有钢筋表面确保洁净，对粘着的油污、泥土、铁锈在使用前清理干净。钢筋调直，可采用钢筋调直机调直。经调直后的钢筋不得有局部弯曲、死弯或小波浪形，且其表面伤痕不应使钢筋截面减少3％，采用冷拉方法调直钢筋时，其冷拉率对于Ⅰ级钢筋控制在4％之内，对于Ⅱ钢筋控制在1％之内。预埋件采用Ⅰ级钢筋。根据钢筋型号、直径、长度和数量切断钢筋，钢筋下料长度可根据构件尺寸、混凝土保护层厚度及钢筋弯曲调整值和弯钩增加长度等规定综合考虑，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。箍筋的末端制作弯钩，弯钩形状严格遵循设计要求。（4）钢筋绑扎1）混凝土框架柱（构造柱）钢筋加工、绑扎安装按图纸要求间距，先将构造柱上划好箍筋位置线，然后预制绑扎好构造柱钢筋，计算好箍筋数量，钢筋搭接采用机械套管连接，机械套管连接复检合格后方可进行批量加工。先将箍筋放入基础梁筋上部，结合基础上放好的线定位准确，在甩茬位置300mm处绑扎箍一道，上部框架柱钢筋施工时，先将上部框架柱主筋用机械套管连接牢固后，再按设计及规范要求绑扎框架柱箍筋，即由里到外，由上到下顺序将箍筋绑扎安装，绑扣要向里。构造柱主筋采用高强植筋胶按设计要求置放，置放位置要符合设计要...
