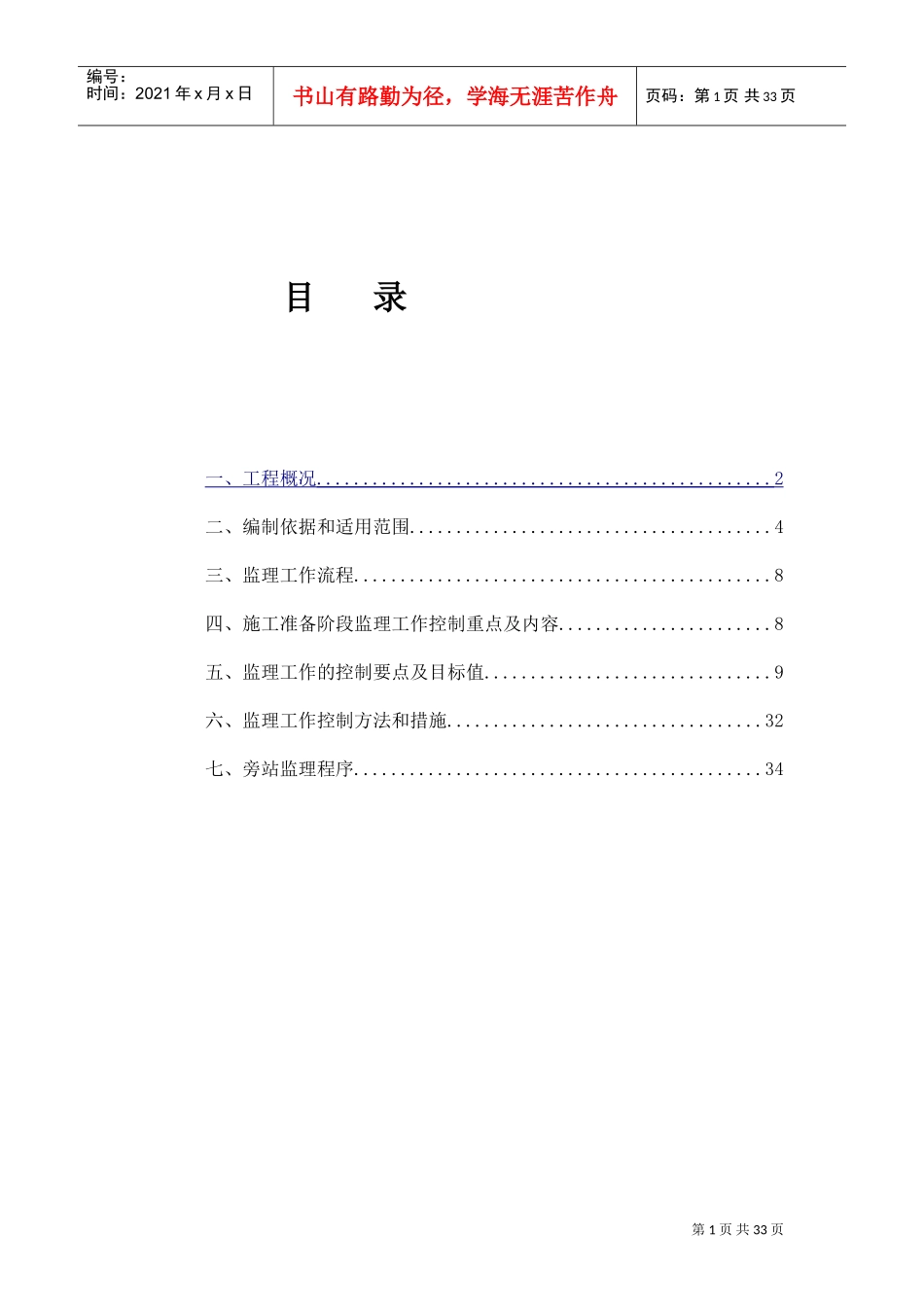

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页目录一、工程概况.................................................2二、编制依据和适用范围.......................................4三、监理工作流程.............................................8四、施工准备阶段监理工作控制重点及内容.......................8五、监理工作的控制要点及目标值...............................9六、监理工作控制方法和措施..................................32七、旁站监理程序............................................34第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页电气仪表专业质量控制监理实施细则一、工程概况：1.1工程概况本工程是国家质检总局批准,中国石油天然气股份有限公司投资建立的国家计量检定项目，项目地点在塔里木油田轮南集气站（西气东输轮南首站）旁，与轮南集气站工艺系统并联设置，总占地面积20.47亩。本工程工艺系统设计压力10MPa、最大工况流量8000m3/h。主要建有1套固定式天然气流量工作标准装置、核查流量计系统、稳压及调压系统、流量调节系统、流量计检定台位系统、外输气测量、过滤分离系统、氮气系统、放空和排污系统及配套的辅助设施和建构筑物。建成后能对南疆地区及全国范围内所用的DN300口径及以下天然气流量计进行实流检定。包括直管段及摆放支架、工艺管道、过滤分离器、伸缩器、现场就地指示仪表购置、安装、测试及投用；办公楼、库房、站内厂房、防晒棚、路面、围墙、及行吊购置建设；变配电设施、消防系统、供水、采暖、排污、放空、节流阀、截止阀、放空阀、排污阀、弹簧式安全阀、工艺汇管购置、安装、测试及投用；甲方采购的外输流量计、标准流量计组、调节阀、站场球阀、管线球阀、止回阀、氮气系统、外夹式流量计、在线色谱、强制密封阀和仪表管阀件的运输、保存、安装、送检取证、调试与投产；站内管沟施工，电线电缆购置和铺设；工艺阀门安装及布线；设备基础（含视频立杆基础）；数据采集及流量评价系统、站控系统购置、视频监控系统、大屏幕显示系统、现场远传仪表、温变压变、仪表管阀件购置、ESD控制系统、火焰及可燃气体报警系统、网络和通信系统购置、送检取证、安装调试、系统集成及投用；工程师站、操作员站、操作台、机柜购置安装。各系统组态，单体调试、联合调试、试投运、监护运行。1.2本专业主要工程内容1.2.1电气、自动化仪表安装主要包括：1.2.1.1电源本工程电源依托站前10KV电力线路上T接10KV电源；本次设计电力线路消第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页防甲线15号杆“T”接，引至克深805井场的线路全长0.164km；全线共使用电杆4基；1.2.1.2变配电系统站内内设低压配电室一间，设置10/0.4KV干式变压器柜1台，变压器容量为1*315KVA，采用单母线接线，配集中电容补偿装置，补偿后进线侧功率因数达到0.95以上。1.2.2通讯部分1.2.2.1工业电视监视系统1）系统设备的安装(包括：机柜系统、16路数字硬盘录像机、视频管理计算机、主控键盘、监视器、摄像前端设备)；2）系统的视频、电源、控制电缆敷设；3）系统雷电浪涌保护设备的安装4）相关通信云台栀杆的制作和安装1.2.2.2入侵自动报警系统检定点周界设置精确定位振动光缆入侵自动报警系统主机设备1套，在检定点实体周围墙铁丝网上敷设12芯振动传感光缆，振动光缆处理器、周界报警系统主机、报警输出联动模块等设备安装于综合办公楼机柜间CCTV机柜内，声光报警器安装于综合办公楼内墙面上，安装高度2.2m。1.2.2.3火灾自动报警系统在值班室设1台火灾报警控制器，在主要控制点各房间内、走廊及进门大厅安装智能型光电感烟探测器，在走廊安装声光报警器，手动报警按钮等。1.2.2.4工业以太网传输系统；1）工业以太网交换机设备的安装。包括设备的平面布置、安装以及相关线缆的敷设；2）光缆线路敷设1.2.2.5计算机网络及综合布线系统1）电话布线及计算机联网布线按超五类布线系统进行设计，采用结构化综合布线方式；2）本工程数据网络分为办公...
