葫芦岛66KV输变电新建工程初步设计VIP免费

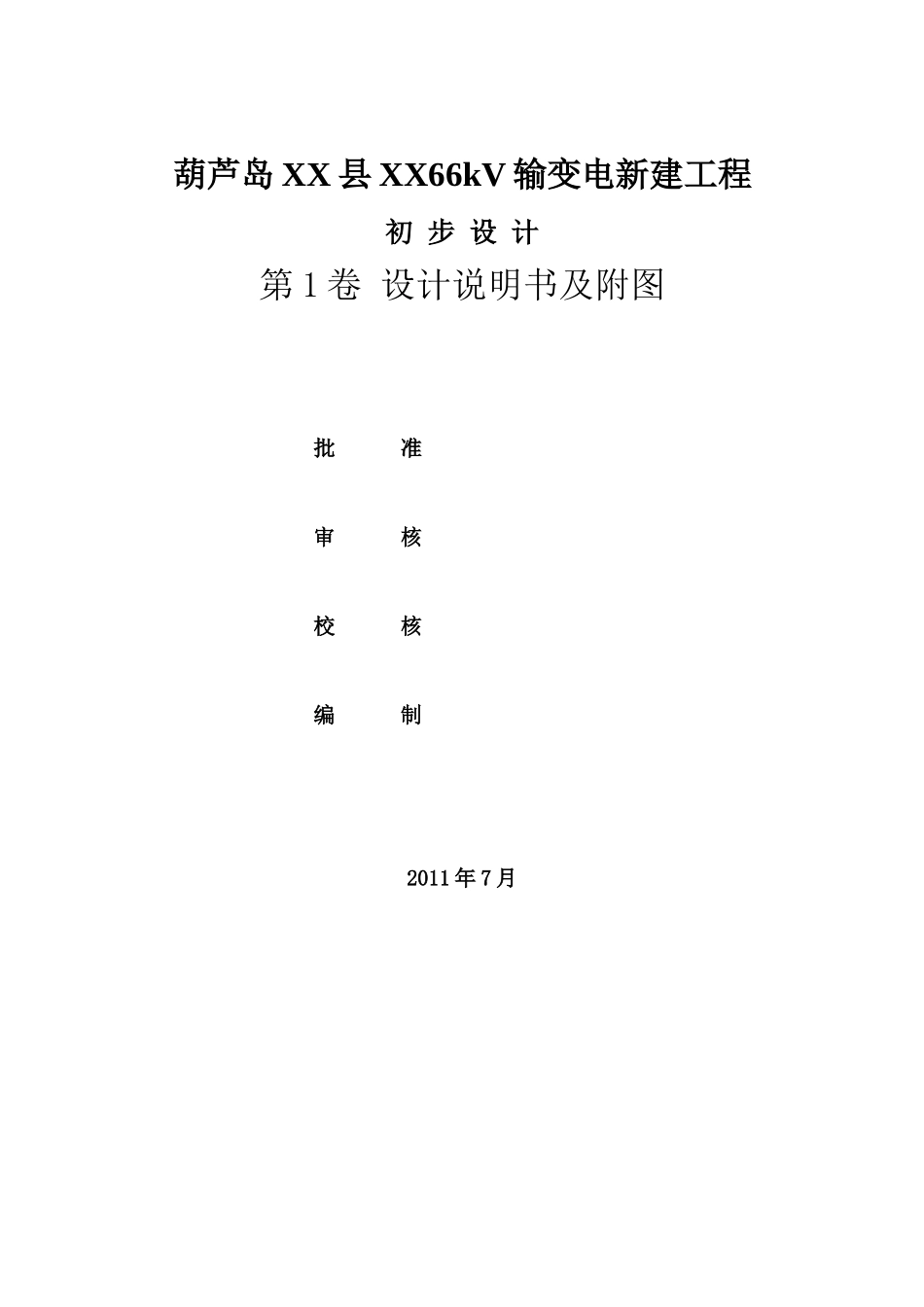

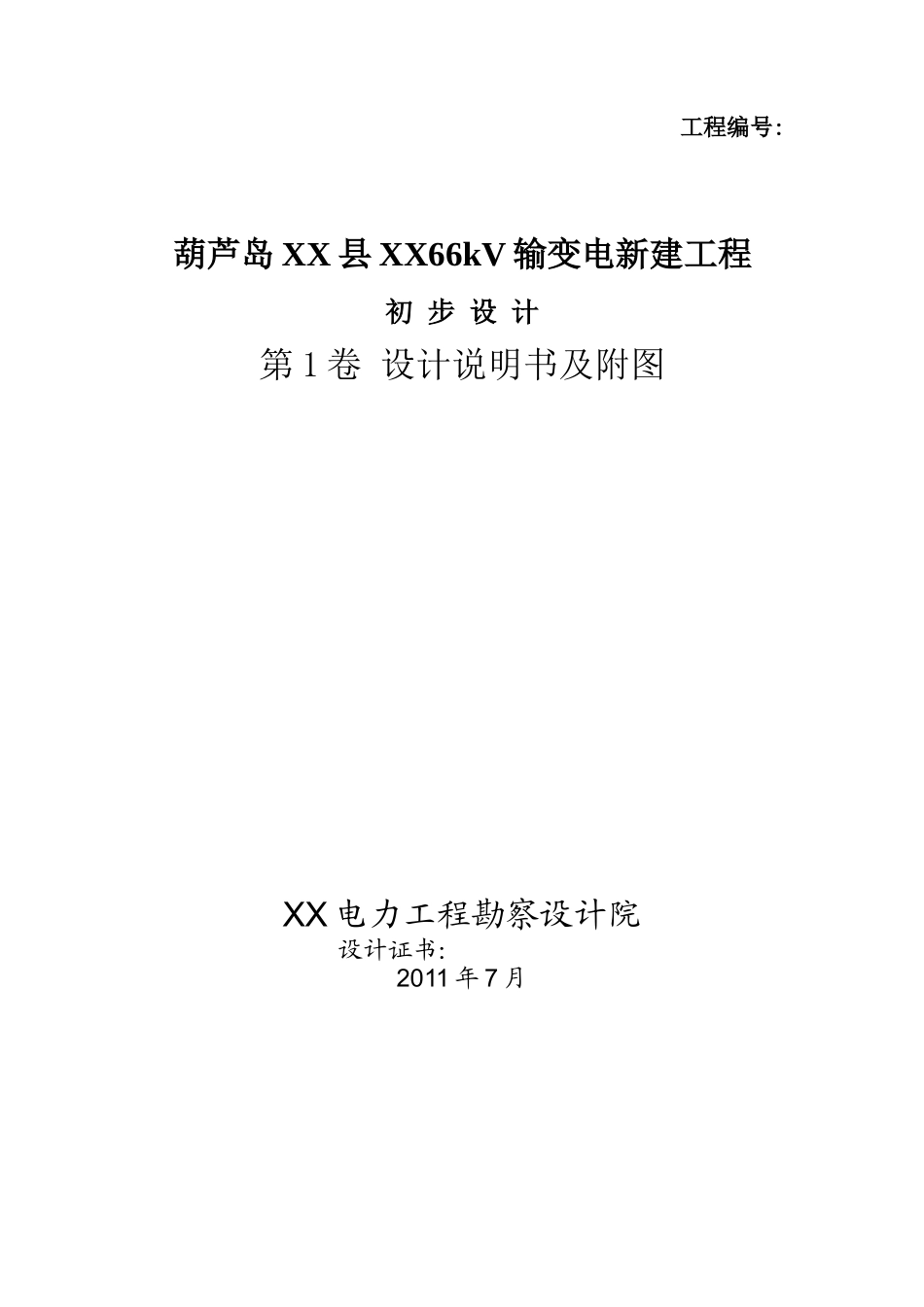

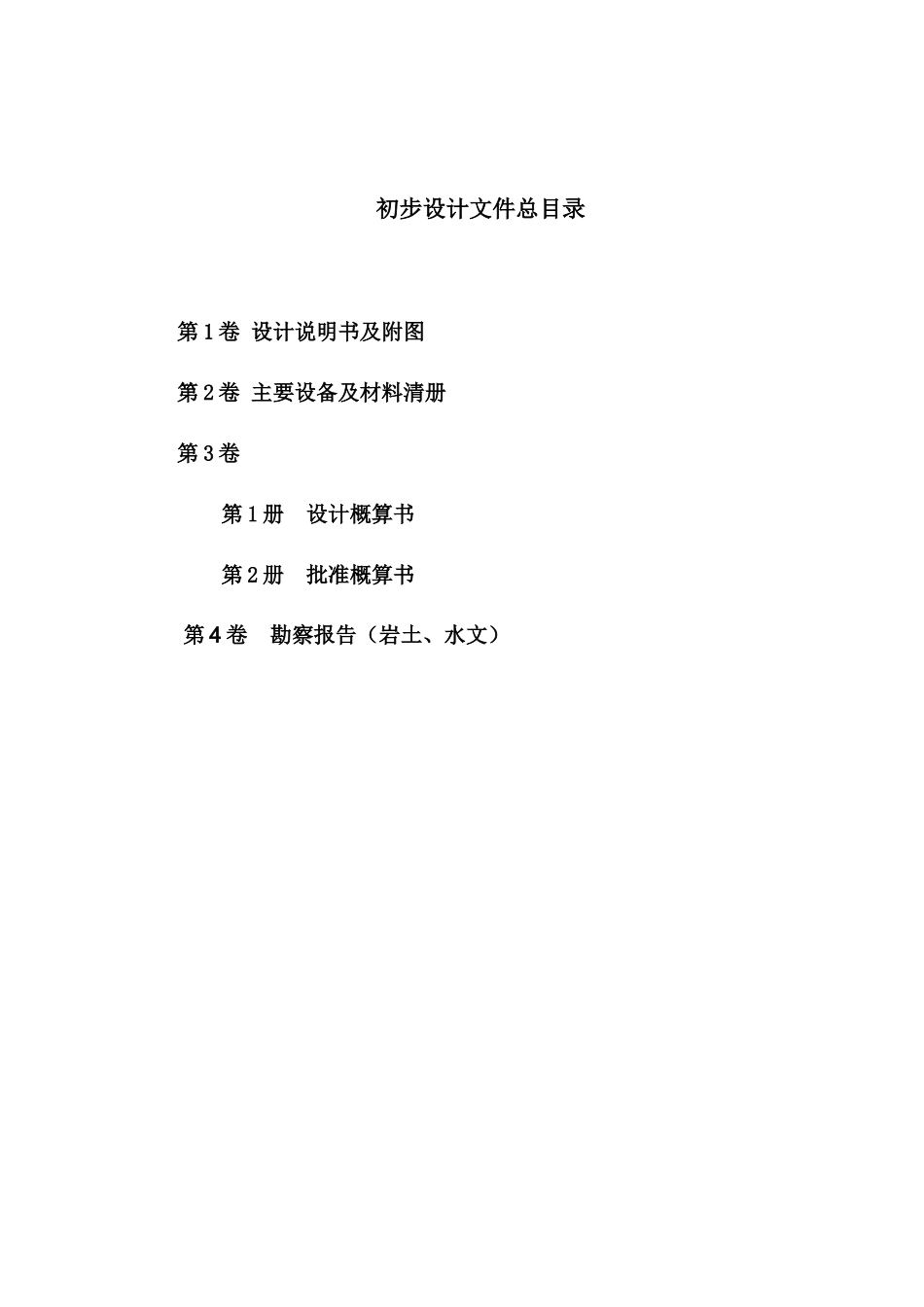

工程编号:葫芦岛XX县XX66kV输变电新建工程初步设计第1卷设计说明书及附图XX电力工程勘察设计院设计证书：2011年7月葫芦岛XX县XX66kV输变电新建工程初步设计第1卷设计说明书及附图批准审核校核编制2011年7月初步设计文件总目录第1卷设计说明书及附图第2卷主要设备及材料清册第3卷第1册设计概算书第2册批准概算书第4卷勘察报告（岩土、水文）图纸目录序号图号图名张数1B10126-电初-01XX地区66kV线路接线图12B10126-电初-02站址位置图13B10126-电初-03短路电流计算结果表14B10126-电初-04主要电气设备选择结果表15B10126-电初-05电气主接线图16B10126-电初-06一层电气装置平面布置图17B10126-电初-07二层电气装置平面布置图18B10126-电初-0866kV主变及消弧线圈横断面图19B10126-电初-0966kV高压室横断面图110B10126-电初-1066kV主变间隔断面图111B10126-电初-11主变压器室断面图112B10126-电初-12无功补偿装置电气接线113B10126-电初-13防雷保护范围校验图114B10126-电初-14站用电接线图15B10126-继初-01继电保护及自动装置配置图116B10126-继初-02微机监控系统方案配置图117B10126-继初-03远动化范围图118B10126-继初-04直流系统图119B10126-继初-05继电器室平面布置图120B10126-土初-01总平面布置图121B10126-土初-02竖向布置图122B10126-土初-03土方平衡图123B10126-土初-04一层平面布置图124B10126-土初-05二层平面布置图125B10126-土初-06建筑立面图一126B10126-土初-07建筑立面图二127B10126-土初-08建筑剖面图128B10126-土初-09主控楼建筑效果图1说明书目录1总的部分11.1概述11.2站址概况31.3主要技术原则及存在问题41.4技术经济指标52电力系统部分62.1电力系统63电气部分93.1建设规模93.2电气主接线93.3短路电流及主要设备选择93.4电气设备布置及配电装置113.5过电压保护和接地123.6交直流一体化装置133.7照明、动力系统153.8电气二次及远动部分154土建部分244.1概述244.2站区总布置与交通运输254.3建筑264.4结构274.5采暖、通风、照明285水工部分305.1站区自然条件305.2供水方案及给水系统305.3排水系统306消防部分316.1概述316.2消防给水317环境保护327.1变电站污染防治措施327.2变电站绿化规划设计328劳动安全卫生338.1防火、防电伤338.2防暑、防寒338.3结论339过渡方案34第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页葫芦岛XX县XX66kV输变电新建工程1总的部分1.1概述1.1.1设计依据（1）我院出版的《葫芦岛XXXX66kV输变电新建工程可行性研究报告》（审核修改稿）。（2）辽宁省发展和改革委员会下发的《关于葫芦岛供电公司XX县XX66kV输变电新建工程可行性研究报告的批复》。（3）我院与葫芦岛供电公司签定的设计合同。1.1.2工程建设的必要性及规模（1）满足地区电力负荷增长的需要XX镇和小庄子乡属XX县沿海经济发达地区，近年来，随着水产养殖加工业、旅游业的快速发展，截止到2009年底，XX变电站最大负荷已经达到10.6MW，年平均负荷达到7MW，而原XX变电站2台主变容量为2×5MVA。2台主变主变并列运行，已经出现超负荷运行状况。根据近年来XX变电站负荷增长的统计，其年均增长率约为10%,主要负荷增长点来自于水产养殖加工业的快速发展。预计到2015年变电站最大负荷将达到17.4MW。通过对负荷情况进行分析及预测,66kVXX变电站两台主变并列运行已经超载运行，一旦其中一台主变出现故障，该站必须采取大幅度减负荷措施运行。而且该变电站主变过载问题严重，不得不限制10kV配电业扩工程，控制增容。因此该变电站当前的运行现状已经不具备发展负荷条件，只有实施66kVXX输变电工程改造，才能满足地区经济发展需求。（2）提升供电可靠性需要①XX变电站为户外式变电站，由于地处沿海地区（属于E级污秽等级），且运行年限较长,10kV配电场的刀闸、开关等设备机构受腐蚀严重,导致临检次数大幅增加，供电可靠性降低。②XX变电站两台主变并列运行已经超载运行，如果一台主变回路出现故障，第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页另一台主变严重过载保护熔丝熔断，将造成供电范围内全停。...
