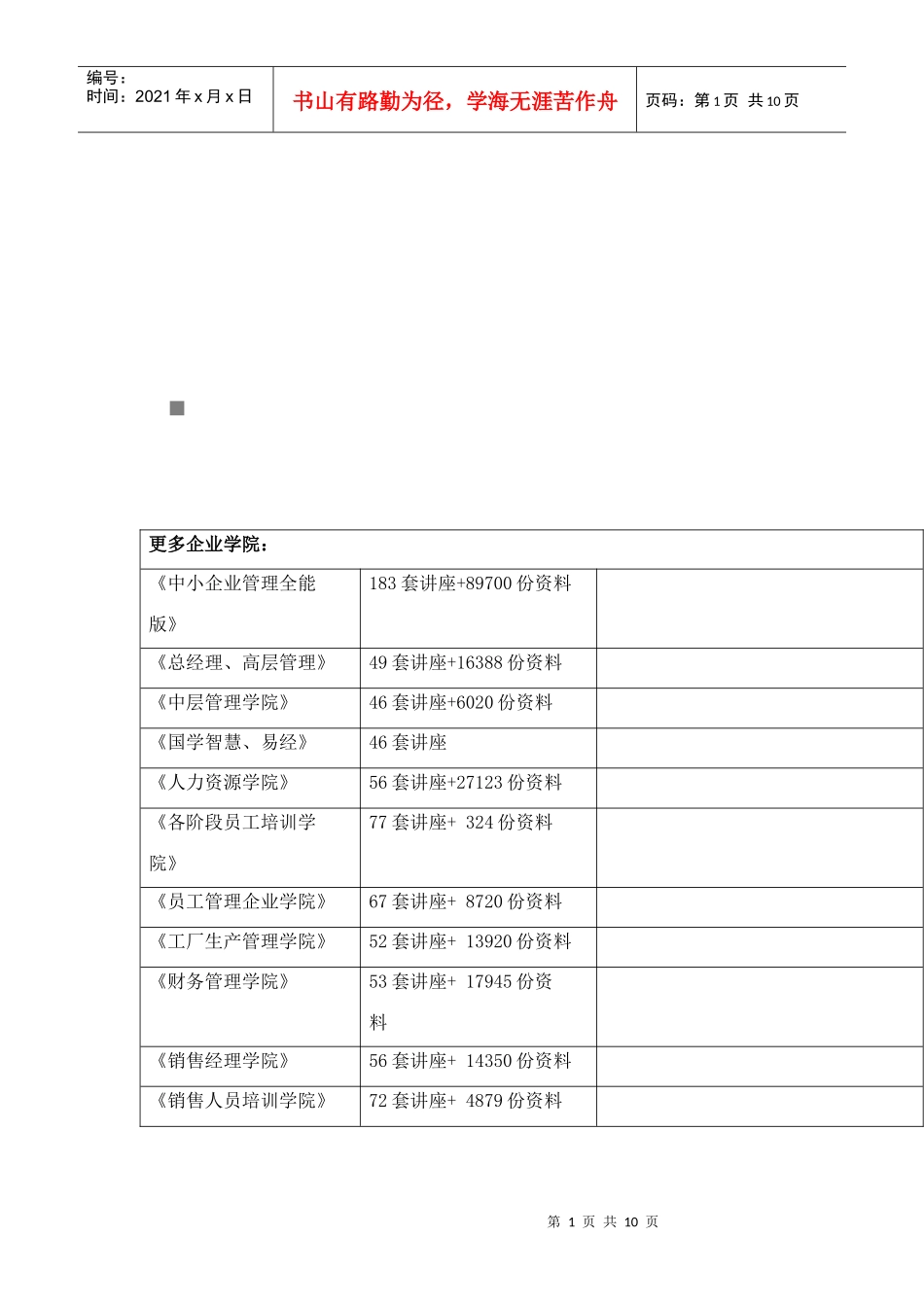

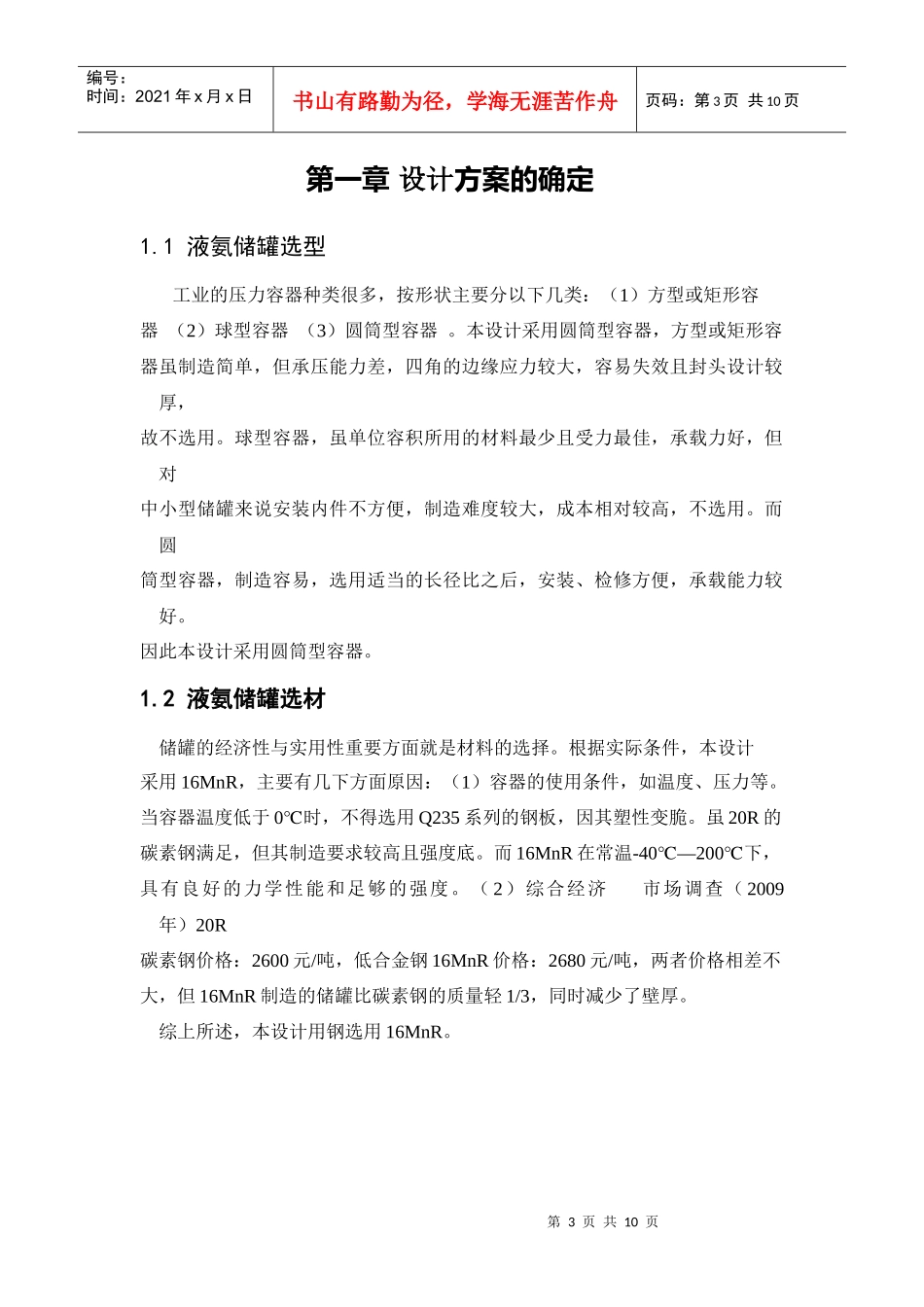

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页化工设备基础课程设计第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页第一章设计方案的确定1.1液氨储罐选型工业的压力容器种类很多，按形状主要分以下几类：（1）方型或矩形容器（2）球型容器（3）圆筒型容器。本设计采用圆筒型容器，方型或矩形容器虽制造简单，但承压能力差，四角的边缘应力较大，容易失效且封头设计较厚，故不选用。球型容器，虽单位容积所用的材料最少且受力最佳，承载力好，但对中小型储罐来说安装内件不方便，制造难度较大，成本相对较高，不选用。而圆筒型容器，制造容易，选用适当的长径比之后，安装、检修方便，承载能力较好。因此本设计采用圆筒型容器。1.2液氨储罐选材储罐的经济性与实用性重要方面就是材料的选择。根据实际条件，本设计采用16MnR，主要有几下方面原因：（1）容器的使用条件，如温度、压力等。当容器温度低于0℃时，不得选用Q235系列的钢板，因其塑性变脆。虽20R的碳素钢满足，但其制造要求较高且强度底。而16MnR在常温-40—200℃℃下，具有良好的力学性能和足够的强度。（2）综合经济市场调查（2009年）20R碳素钢价格：2600元/吨，低合金钢16MnR价格：2680元/吨，两者价格相差不大，但16MnR制造的储罐比碳素钢的质量轻1/3，同时减少了壁厚。综上所述，本设计用钢选用16MnR。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页第二章储罐的工艺设计2.1筒体壁厚设计采用内径Di=2200mm，储罐长度L（不包含封头）=5000mm的工艺尺寸。其长径之比L/Di=2.27，满足一般卧式容器长径比在2—6的范围之内[1]。本设计采用50℃设计温度，这时氨的饱和蒸汽压为2.07MPa[2]。P表压=P绝对大气压-P大气压=2.07-0.10103=1.969Mpa储罐上安装安全阀故P=1.9691.1=2.16Mpa设计壁厚公式：其上式中相关参数如表2-1：项目Di(mm)P设计（MPa）(双面，100%探伤)C2(mm)尺寸22002.161631.01.0=15.67mm由表3-13[3]查得：C1=0.8mm=15.67+0.8=16.47mm圆整后=18mm故筒壁用18mm的16MnR钢板制2.2筒体封头设计第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页从工艺操作要求考虑，对封头没有特殊要求。从定性角度分析可知：平板封头四角处在较大边缘应力且厚度较大，故不采用；半球形封头受力最好、壁厚最薄、重量轻，但深度大，制造较难，中、低压设备不宜选用；蝶形封头母线曲率不连续，存在局部应力，受力不如椭圆形封头；标准椭圆形封头已系列化，制造容易，受力比蝶形好，故选用此封头。设计壁厚：其中=1=16.43mm圆整之后=18mm考虑减少材料间的线性膨胀系数，故采用18mm厚16MnR钢板制造的标准椭圆形封头。2.3校核罐体及封头的水压试验强度由水压实验公式：可见：所以满足水压试验，强度足够。2.4人孔设计根据储罐的设计温度、工作压力、材质及使用要求等条件，选用公称压力第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页PN=2.5Mpa的水平吊盖带颈对焊法兰人孔，其公称直径选定为DN=450mm。采用榫槽密封面（T.G）型和石棉橡胶板垫片（A.G）。人孔各零件名称、材质及尺寸见表2-2，结构见1-1图。该水平吊盖带颈对焊法兰人孔的标记：人孔TG(A.G)450-2.5HG21524-95Ⅷ[4]人孔PN2.5DN450（HG21524-95）明细表2-2代号名称数量材料...
