电子线路CAD课程设计VIP免费

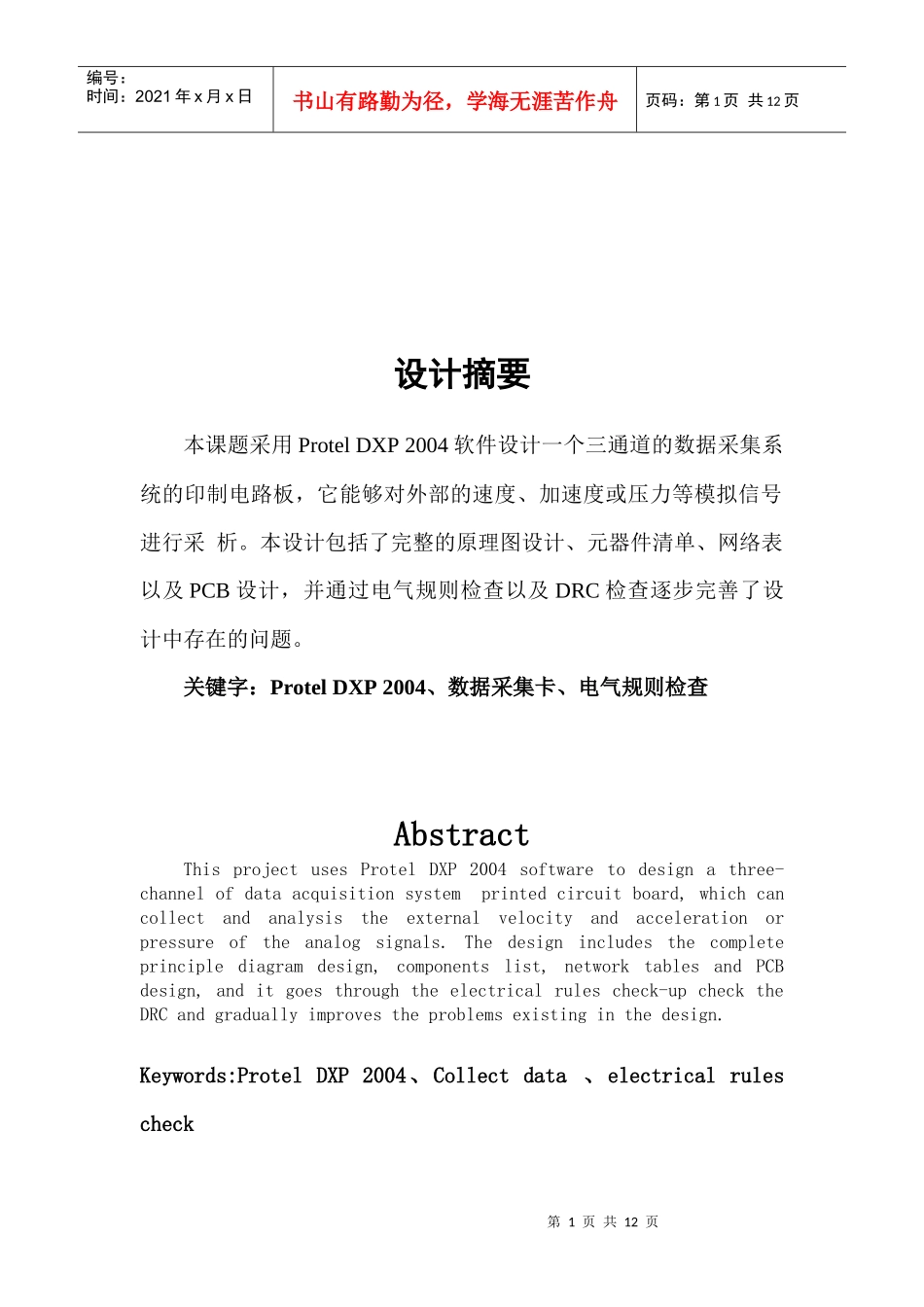

电子线路CAD课程设计_第1页
1/12

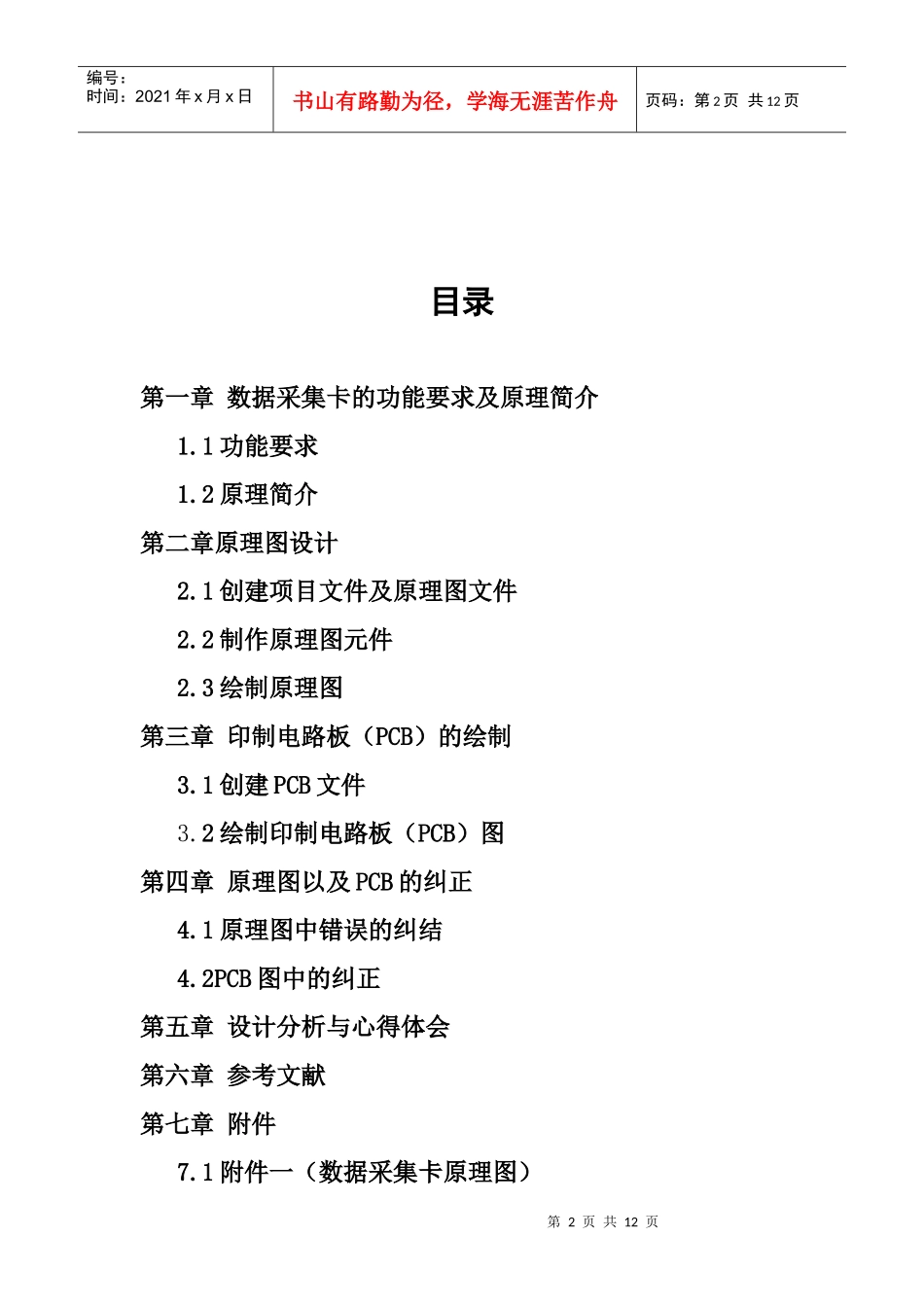

电子线路CAD课程设计_第2页
2/12

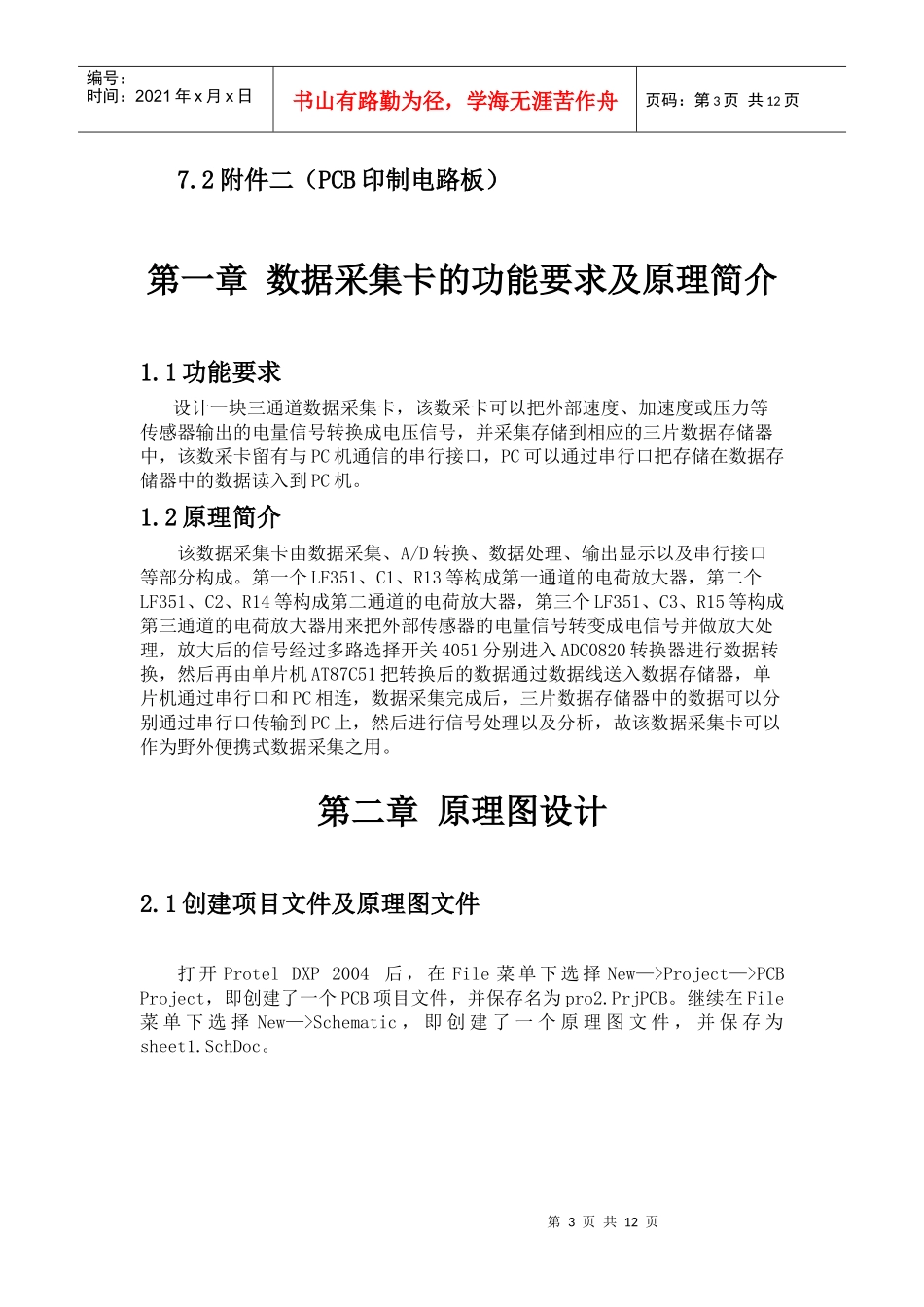

电子线路CAD课程设计_第3页
3/12
第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页设计摘要本课题采用ProtelDXP2004软件设计一个三通道的数据采集系统的印制电路板,它能够对外部的速度、加速度或压力等模拟信号进行采析。本设计包括了完整的原理图设计、元器件清单、网络表以及PCB设计,并通过电气规则检查以及DRC检查逐步完善了设计中存在的问题。关键字:ProtelDXP2004、数据采集卡、电气规则检查AbstractThisprojectusesProtelDXP2004softwaretodesignathree-channelofdataacquisitionsystemprintedcircuitboard,whichcancollectandanalysistheexternalvelocityandaccelerationorpressureoftheanalogsignals.Thedesignincludesthecompleteprinciplediagramdesign,componentslist,networktablesandPCBdesign,anditgoesthroughtheelectricalrulescheck-upchecktheDRCandgraduallyimprovestheproblemsexistinginthedesign.Keywords:ProtelDXP2004、Collectdata、electricalrulescheck第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页目录第一章数据采集卡的功能要求及原理简介1.1功能要求1.2原理简介第二章原理图设计2.1创建项目文件及原理图文件2.2制作原理图元件2.3绘制原理图第三章印制电路板(PCB)的绘制3.1创建PCB文件3.2绘制印制电路板(PCB)图第四章原理图以及PCB的纠正4.1原理图中错误的纠结4.2PCB图中的纠正第五章设计分析与心得体会第六章参考文献第七章附件7.1附件一(数据采集卡原理图)第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页7.2附件二(PCB印制电路板)第一章数据采集卡的功能要求及原理简介1.1功能要求设计一块三通道数据采集卡,该数采卡可以把外部速度、加速度或压力等传感器输出的电量信号转换成电压信号,并采集存储到相应的三片数据存储器中,该数采卡留有与PC机通信的串行接口,PC可以通过串行口把存储在数据存储器中的数据读入到PC机。1.2原理简介该数据采集卡由数据采集、A/D转换、数据处理、输出显示以及串行接口等部分构成。第一个LF351、C1、R13等构成第一通道的电荷放大器,第二个LF351、C2、R14等构成第二通道的电荷放大器,第三个LF351、C3、R15等构成第三通道的电荷放大器用来把外部传感器的电量信号转变成电信号并做放大处理,放大后的信号经过多路选择开关4051分别进入ADC0820转换器进行数据转换,然后再由单片机AT87C51把转换后的数据通过数据线送入数据存储器,单片机通过串行口和PC相连,数据采集完成后,三片数据存储器中的数据可以分别通过串行口传输到PC上,然后进行信号处理以及分析,故该数据采集卡可以作为野外便携式数据采集之用。第二章原理图设计2.1创建项目文件及原理图文件打开ProtelDXP2004后,在File菜单下选择New—>Project—>PCBProject,即创建了一个PCB项目文件,并保存名为pro2.PrjPCB。继续在File菜单下选择New—>Schematic,即创建了一个原理图文件,并保存为sheet1.SchDoc。第4页共12页第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页图表1创建的文件列表2.2制作原理图元件在本设计中,有些元件没有元件库,如LF351、87C51、MAX232。那么,我们必须自行设计元件的引脚图以及其封装形式。在File菜单下选择New—>Library—>SchematicLibrary,即创建了一个元件库文件。在绘制好其元件库后,还需要匹配对应的元器件封装,可以在系统自带的PcbLib中进行匹配,也可以自行绘制其元件封装,方法如下:在File菜单下选择New—>Library—>PCBLibrary,即创建了一个PCB库文件,在此文件中,利用PCB元件向导(在Tools菜单下PCB—>NewComponent)完成DIP40或者是DIP24的引脚封装。完成所有的封装绘制后,命名并保存。在元件库中可以对元器件添加属性,右键选择ModelManager,选择AddFootprint,选择对应的引脚封装形式即可。这样,完成了元件库以及元器件的封装绘制,并联系了两者的对应的关系。图表2元件库文件2.3绘制原理图在完成了所有的元器件的元件库的绘制和封装后,可...
