黑龙江某变电所工程施工组织设计VIP免费

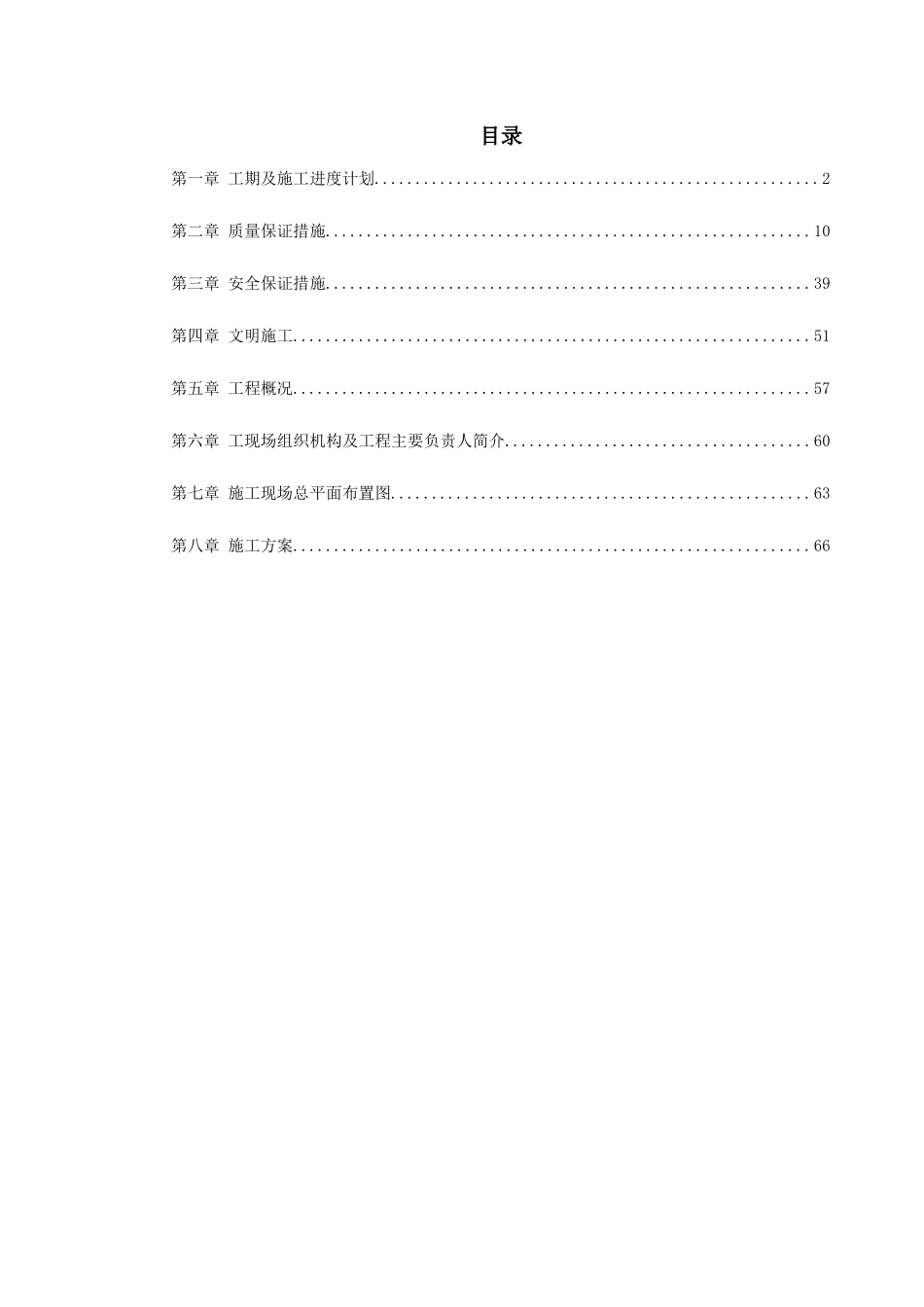

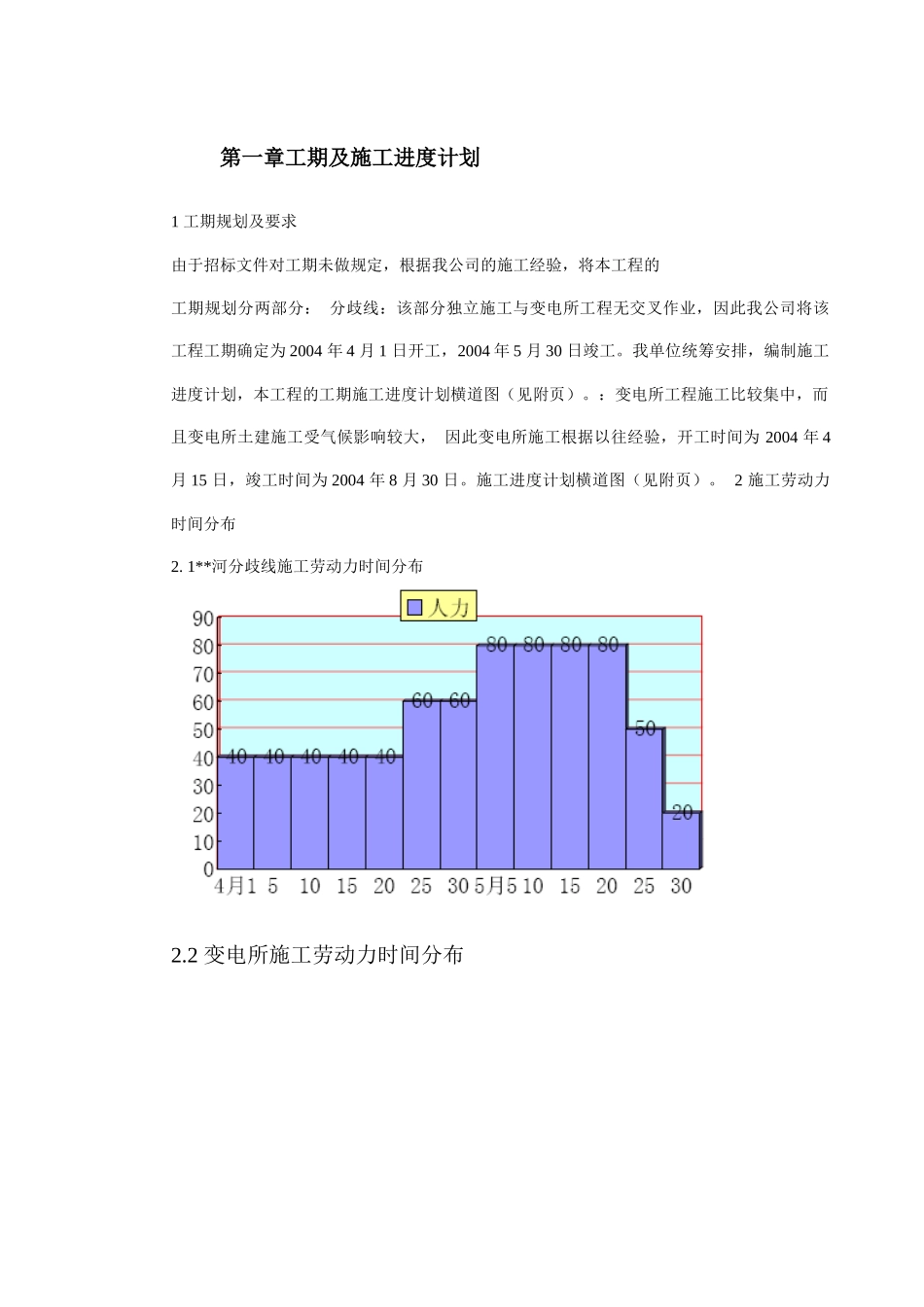

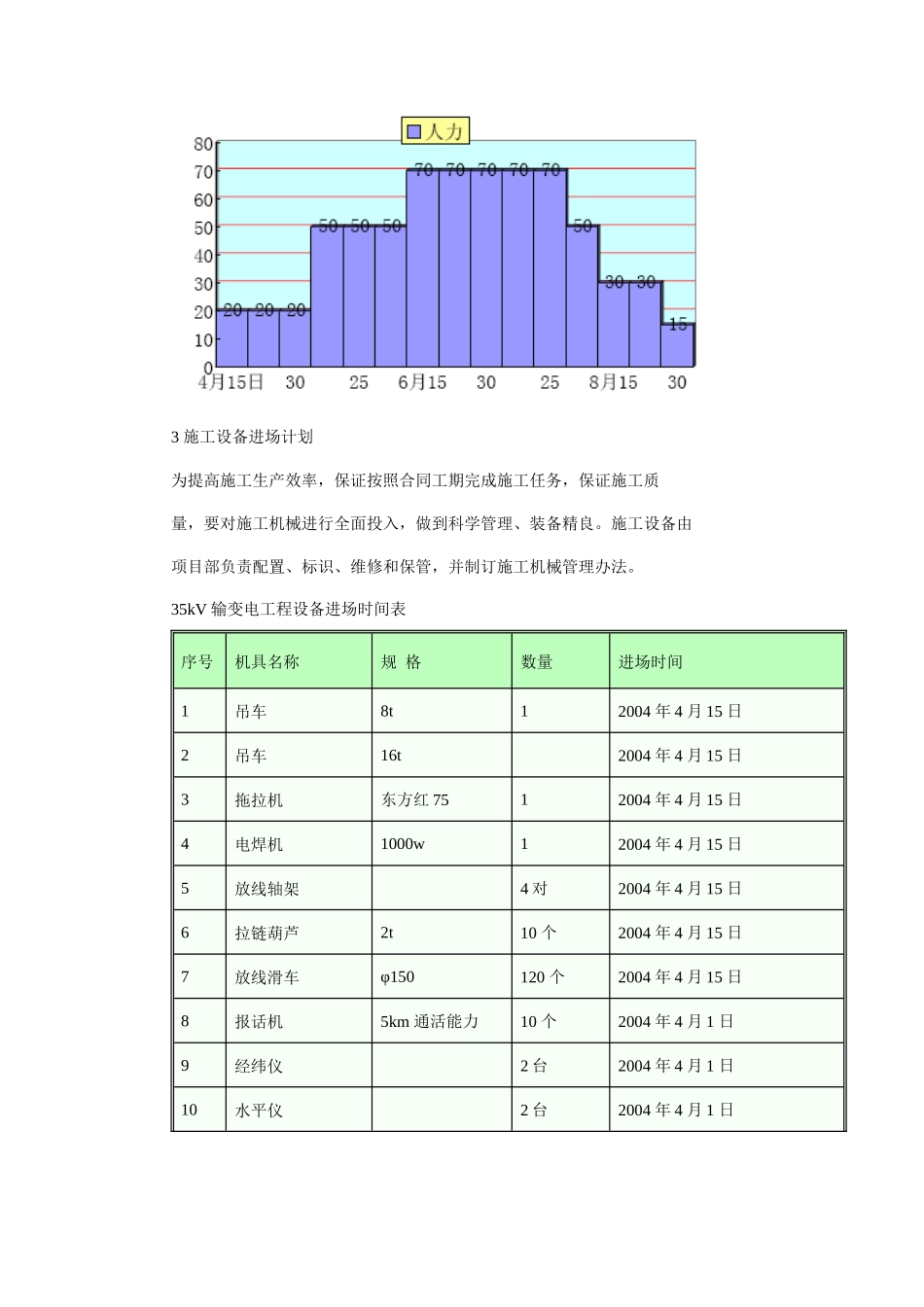

目录第一章工期及施工进度计划......................................................2第二章质量保证措施...........................................................10第三章安全保证措施...........................................................39第四章文明施工...............................................................51第五章工程概况...............................................................57第六章工现场组织机构及工程主要负责人简介.....................................60第七章施工现场总平面布置图...................................................63第八章施工方案...............................................................66第一章工期及施工进度计划1工期规划及要求由于招标文件对工期未做规定，根据我公司的施工经验，将本工程的工期规划分两部分：分歧线：该部分独立施工与变电所工程无交叉作业，因此我公司将该工程工期确定为2004年4月1日开工，2004年5月30日竣工。我单位统筹安排，编制施工进度计划，本工程的工期施工进度计划横道图（见附页）。：变电所工程施工比较集中，而且变电所土建施工受气候影响较大，因此变电所施工根据以往经验，开工时间为2004年4月15日，竣工时间为2004年8月30日。施工进度计划横道图（见附页）。2施工劳动力时间分布2.1**河分歧线施工劳动力时间分布2.2变电所施工劳动力时间分布3施工设备进场计划为提高施工生产效率，保证按照合同工期完成施工任务，保证施工质量，要对施工机械进行全面投入，做到科学管理、装备精良。施工设备由项目部负责配置、标识、维修和保管，并制订施工机械管理办法。35kV输变电工程设备进场时间表序号机具名称规格数量进场时间1吊车8t12004年4月15日2吊车16t2004年4月15日3拖拉机东方红7512004年4月15日4电焊机1000w12004年4月15日5放线轴架4对2004年4月15日6拉链葫芦2t10个2004年4月15日7放线滑车φ150120个2004年4月15日8报话机5km通活能力10个2004年4月1日9经纬仪2台2004年4月1日10水平仪2台2004年4月1日11汽车10m厢2辆2004年4月1日12汽车7m厢2辆2004年4月1日13工地指挥车1辆2004年4月1日14油丝绳φ11.5100m2004年4月15日4材料供应计划4.1**河分歧线主要材料供应计划35kV**河分歧线材料计划表4.2**河变电所材料供应计划5影响工期因素及应对措施5.1材料供应序号设备材料名称型号及规格单位数量进场时间1杆段B-19-09-9.3/1-1段452004、4、15～2004、5、52杆段B—31—09—17.2/3段452004、4、15～2004、5、53杆段B—19—12—10.9/1-1段82004、4、15～2004、5、54杆段B—35—09—19.4/3段82004、4、15～2004、5、55杆段B—19—12—7.9/1-3段82004、4、15～2004、5、56杆段D—35—09—12.9/3段82004、4、15～2004、5、57杆段D—30—09—6.8/1-6段122004、4、15～2004、5、58杆段D—30—09—5.0/3段122004、4、15～2004、5、59绝缘子XP—7片6872004、4、15～2004、5、510横担35SG619（35SG19）（60SA1）（60NA-1）（60DA-1）套632004、4、15～2004、5、511卡盘120×45100×45块1302004、4、15～2004、5、512底盘80块202004、4、15～2004、5、513悬垂线夹XGU-1XGU-2件1872004、4、15～2004、5、514耐张线夹NLD-2件392004、4、15～2004、5、515楔型线夹NX-1件42004、4、15～2004、5、516并沟线夹JBB-1JB-2件382004、4、15～2004、5、517接地体φ10圆钢吨0.332004、4、15～2004、5、518导线LGJ-70/10吨7.382004、4、15～2004、5、519钢绞线GJ-35GJ-50吨0.762004、5、1520防振锤FD-2FG-35件4022004、5、15序号设备材料名称型号及规格单位数量进场时间1耦合电容器OW35-0.0035台12004、5、15～2004、5、252高频阻波器XZK200-1.05B4台12004、5、15～2004、5、253隔离开关GW5-35D/630Ⅱ单接地组12004、5、15～2004、5、254真空负荷隔离开关ZWF-40.5/1250-31.5组12004、5、15～2004、5、255跌落式熔断器PRWG2-35/100熔丝50A组12004、5、15～2004、5、256钢芯铝绞线LGJ-95/20米2002004、5、15～2004、5、257主变压器S9-800KVA35±5%10.5KV台12004、5、15～2004、5、258隔离...
