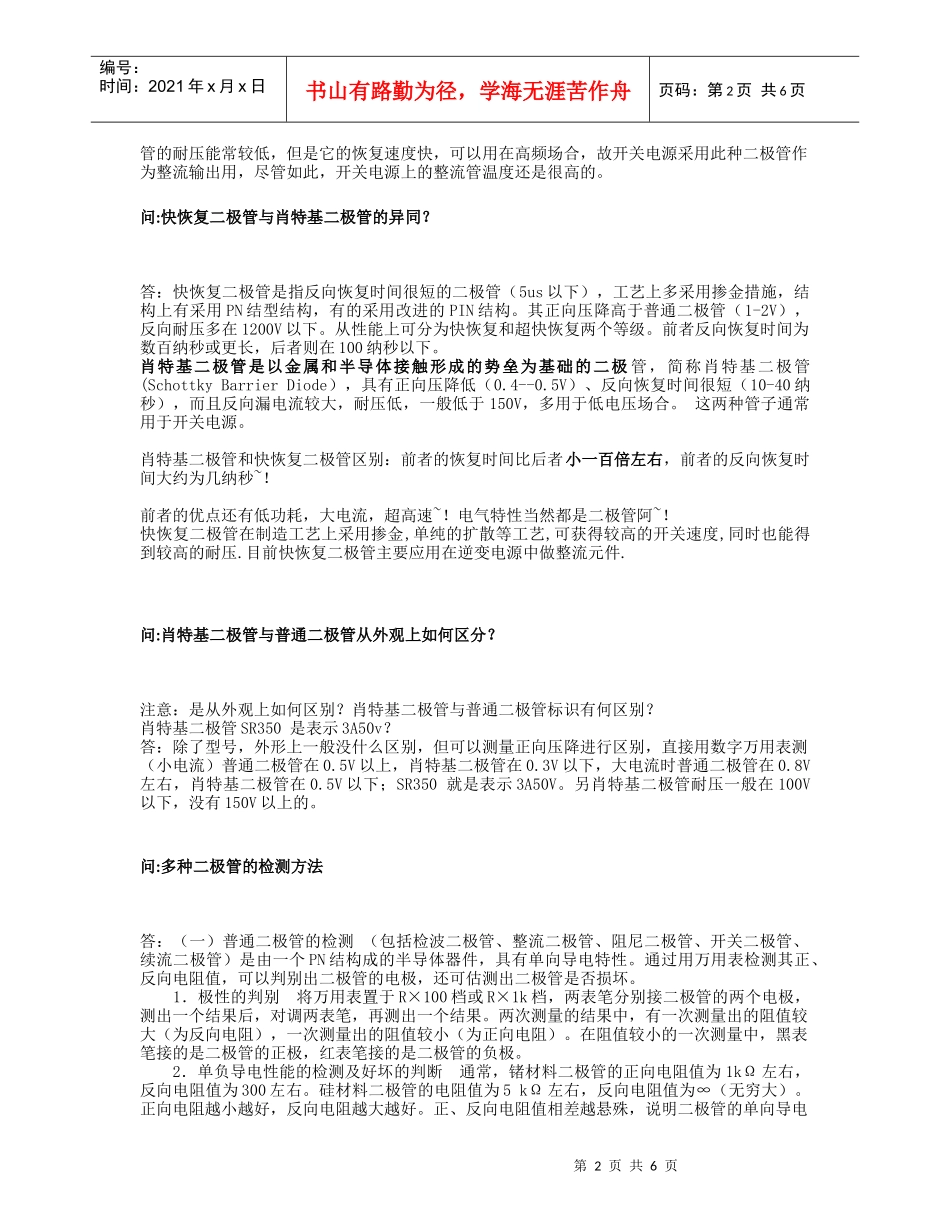

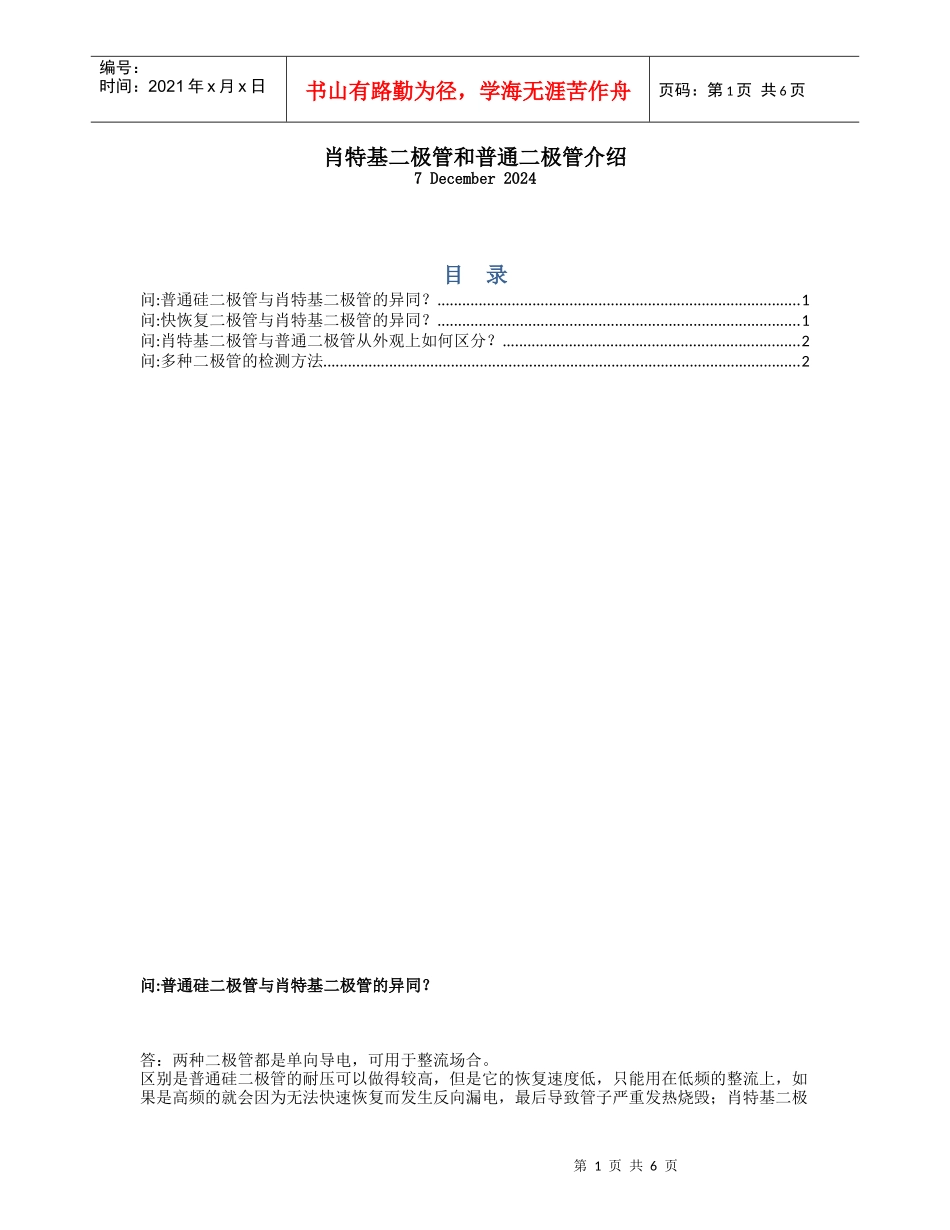

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页肖特基二极管和普通二极管介绍7December2024目录问:普通硅二极管与肖特基二极管的异同？........................................................................................1问:快恢复二极管与肖特基二极管的异同？........................................................................................1问:肖特基二极管与普通二极管从外观上如何区分？........................................................................2问:多种二极管的检测方法....................................................................................................................2问:普通硅二极管与肖特基二极管的异同？答：两种二极管都是单向导电，可用于整流场合。区别是普通硅二极管的耐压可以做得较高，但是它的恢复速度低，只能用在低频的整流上，如果是高频的就会因为无法快速恢复而发生反向漏电，最后导致管子严重发热烧毁；肖特基二极第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页管的耐压能常较低，但是它的恢复速度快，可以用在高频场合，故开关电源采用此种二极管作为整流输出用，尽管如此，开关电源上的整流管温度还是很高的。问:快恢复二极管与肖特基二极管的异同？答：快恢复二极管是指反向恢复时间很短的二极管（5us以下），工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。其正向压降高于普通二极管（1-2V），反向耐压多在1200V以下。从性能上可分为快恢复和超快恢复两个等级。前者反向恢复时间为数百纳秒或更长，后者则在100纳秒以下。肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管，简称肖特基二极管(SchottkyBarrierDiode），具有正向压降低（0.4--0.5V）、反向恢复时间很短（10-40纳秒），而且反向漏电流较大，耐压低，一般低于150V，多用于低电压场合。这两种管子通常用于开关电源。肖特基二极管和快恢复二极管区别：前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为几纳秒~！前者的优点还有低功耗，大电流，超高速~！电气特性当然都是二极管阿~！快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.问:肖特基二极管与普通二极管从外观上如何区分？注意：是从外观上如何区别？肖特基二极管与普通二极管标识有何区别？肖特基二极管SR350是表示3A50v？答：除了型号，外形上一般没什么区别，但可以测量正向压降进行区别，直接用数字万用表测（小电流）普通二极管在0.5V以上，肖特基二极管在0.3V以下，大电流时普通二极管在0.8V左右，肖特基二极管在0.5V以下；SR350就是表示3A50V。另肖特基二极管耐压一般在100V以下，没有150V以上的。问:多种二极管的检测方法答：（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。硅材料二极管的电阻值为5kΩ左右，反向电阻值为∞（无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页特性越好。若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电...
