电力线路跨越电气化铁路施工方案-通过版VIP免费

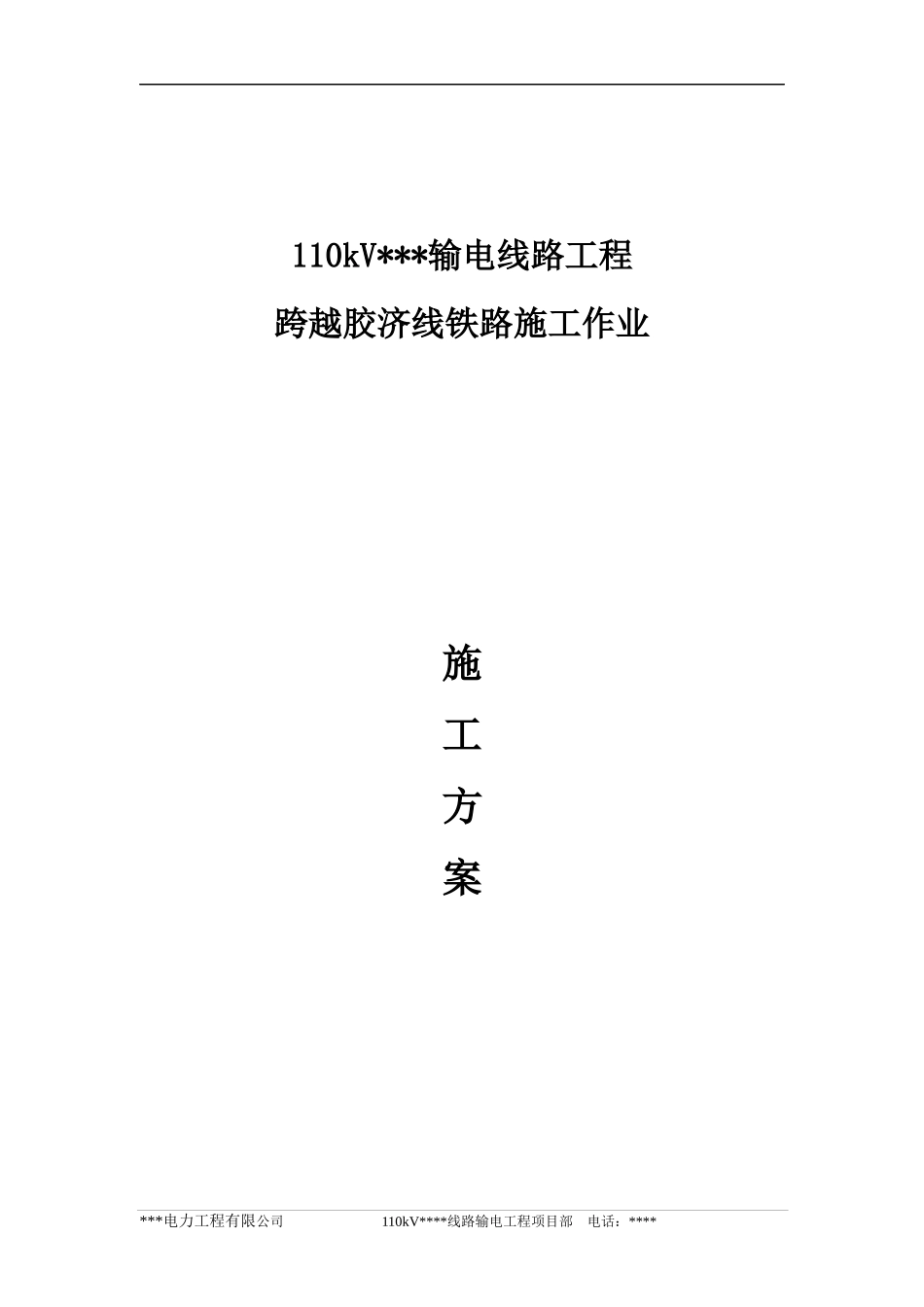

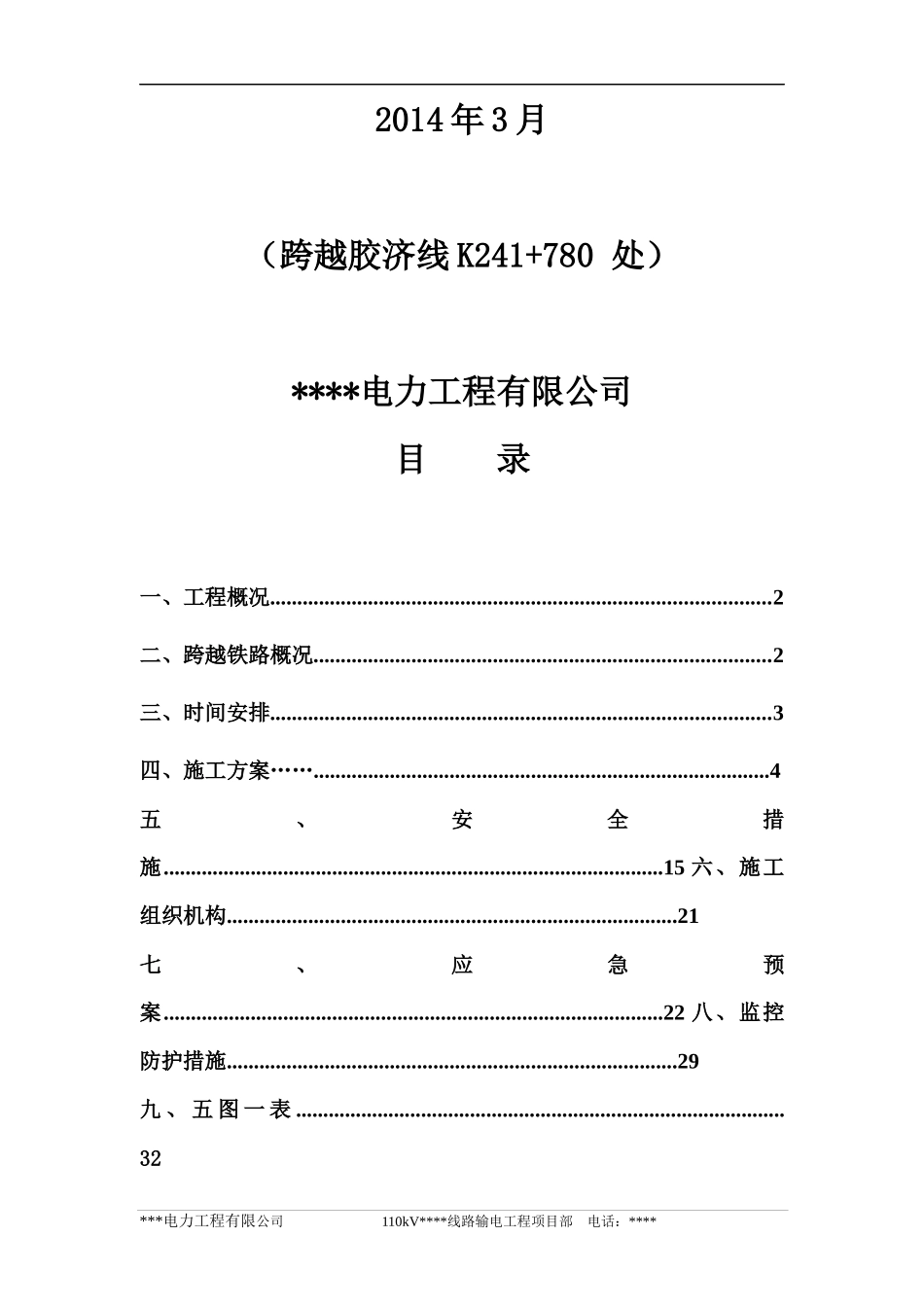

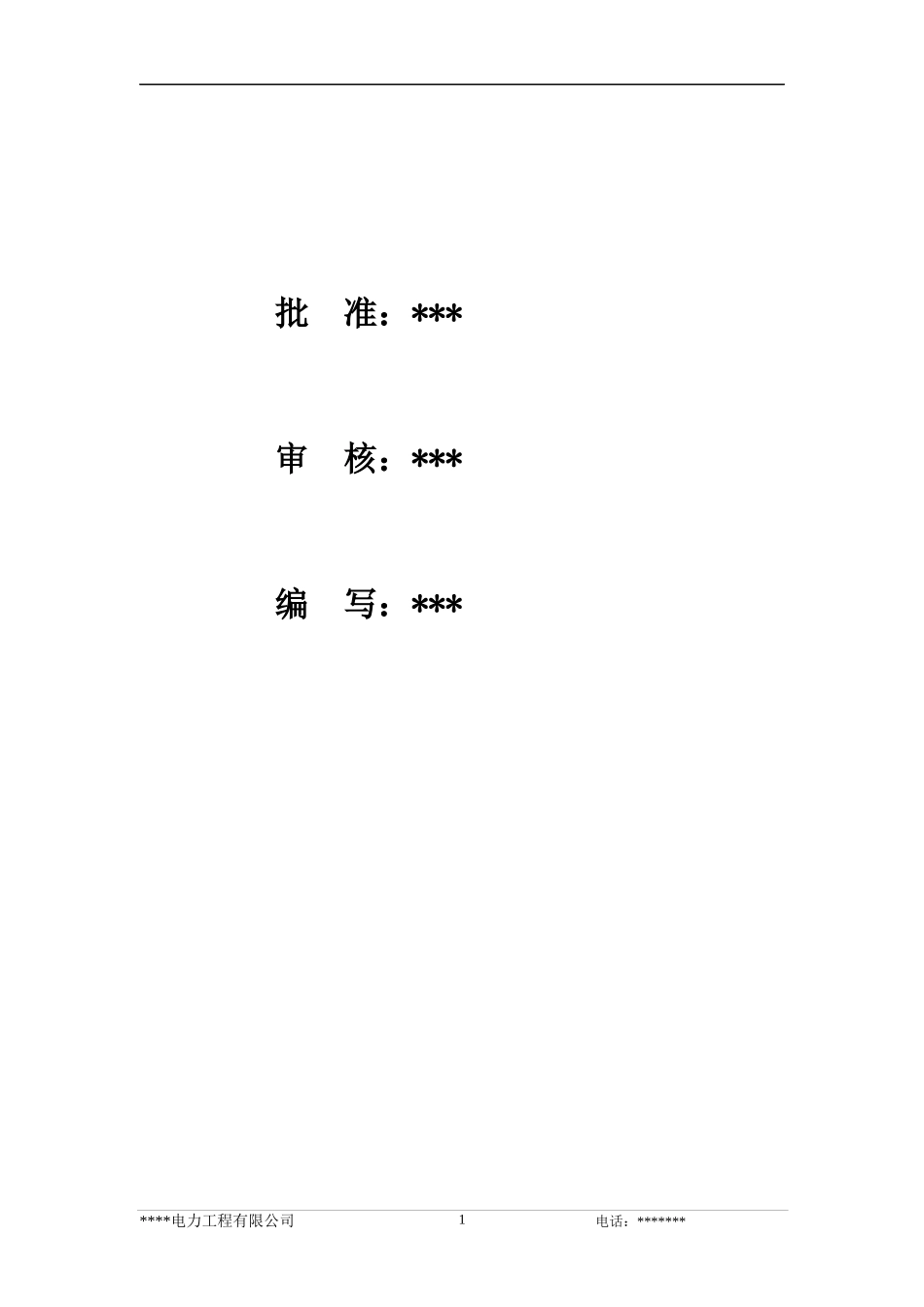

110kV***输电线路工程跨越胶济线铁路施工作业施工方案***电力工程有限公司110kV****线路输电工程项目部电话：****2014年3月（跨越胶济线K241+780处）****电力工程有限公司目录一、工程概况............................................................................................2二、跨越铁路概况....................................................................................2三、时间安排............................................................................................3四、施工方案……....................................................................................4五、安全措施............................................................................................15六、施工组织机构...................................................................................21七、应急预案............................................................................................22八、监控防护措施...................................................................................29九、五图一表..........................................................................................32***电力工程有限公司110kV****线路输电工程项目部电话：****批准：***审核：***编写：*******电力工程有限公司电话：*******1跨越胶济线施工方案一、工程概况新建110KV***输电线路，起于****220kV***110kV出线间隔，止于***110kV**站。跨越里程为胶济线K241+780，跨越档塔号为03#、04#铁塔。本工程导线采用JL/G1A-240/40钢芯铝绞线，双地线采用OPGW-100光纤复合架空地线，跨越档两侧铁塔均采用FXBW-110/120双联双挂复合绝缘子串，设计电压等级为110kV，线路采用单回路双分裂导线架设（含光缆避雷线共8条线）,线路全长14.04公里，共计铁塔59基。建设单位：国网*****供电公司施工单位：*****电力工程有限公司设计单位：**电力咨询设计有限公司监理单位：***监理有限公司配合单位：济南铁路局淄博工务段、济南维管段、青岛供电段委托防护单位：济南铁路局淄博工务段1、主要施工内容1.1临近施工：搭设、拆除铁路、10kV贯通线、自闭线跨越架，导线、光缆架设、附件安装。****电力工程有限公司电话：*******21.2封锁施工：封锁里程为胶济线K241+680至K241+880，封锁铁路进行跨越架封网、撤网施工，防护委托单位进行防护。2、主要影响范围及施工等级2.1、临近施工：搭设、拆除铁路、10KV贯通线、自闭线跨越架，导线光缆架设及附件安装，接触网、10kV贯通线、自闭线不需停电，不影响行车。施工等级为临近营业线B类施工。2.2、封锁施工：铁路跨越架封网、撤网施工时需封锁铁路和接触网停电，封锁铁路里程为胶济线上下行K241+680至K241+880，接触网停电影响范围为青州变电所临淄上下行供电臂同时停电，执行4019、4020供电单元行车限制卡限制要求。施工等级为III级施工；二、跨越铁路概况跨越塔号跨越档档距（m）被跨物名称跨越铁路点距最近杆塔距离（m）交叉角交叉点处被跨物距地面距离（m）03#-04#202胶济线03#，83.575°121、跨越形式为：耐-直-直-耐；2、本线路03#-04#跨越胶济线1次，跨越里程为K241+780处，跨越角度75°3、03#塔呼高33m，全高38.6米，距离铁路垂直距离83.5m；04#塔呼高36m，全高41.6米，距离铁路垂直距离94.4m；4、施工完成后跨越处最下层导线最高温度最大弧垂距铁路轨顶垂直距离为25.4m（按最高温度80°核算）；5、跨越10kV自闭线077-078#、贯通线524-525#，03#塔距自闭线****电力工程有限公司电话：*******3垂直距离70.1米，04#塔距贯通线垂直距离为35.2米；6、施工完成后跨越处最下层导线最高温度最大弧垂距自闭线垂直距离20.4米，距贯通线垂直距离为23.2米；7、施工完成后跨越处最下层导线最高温度最大弧垂距接触网垂直距离17.5米三、时间安排根据我单位施工计划，跨越时间计划安排在2014年4月14日与2014年4月18日进行。我项目部计划用10天的时间完成全部跨越施工（提前2天搭设完成两侧跨越...
