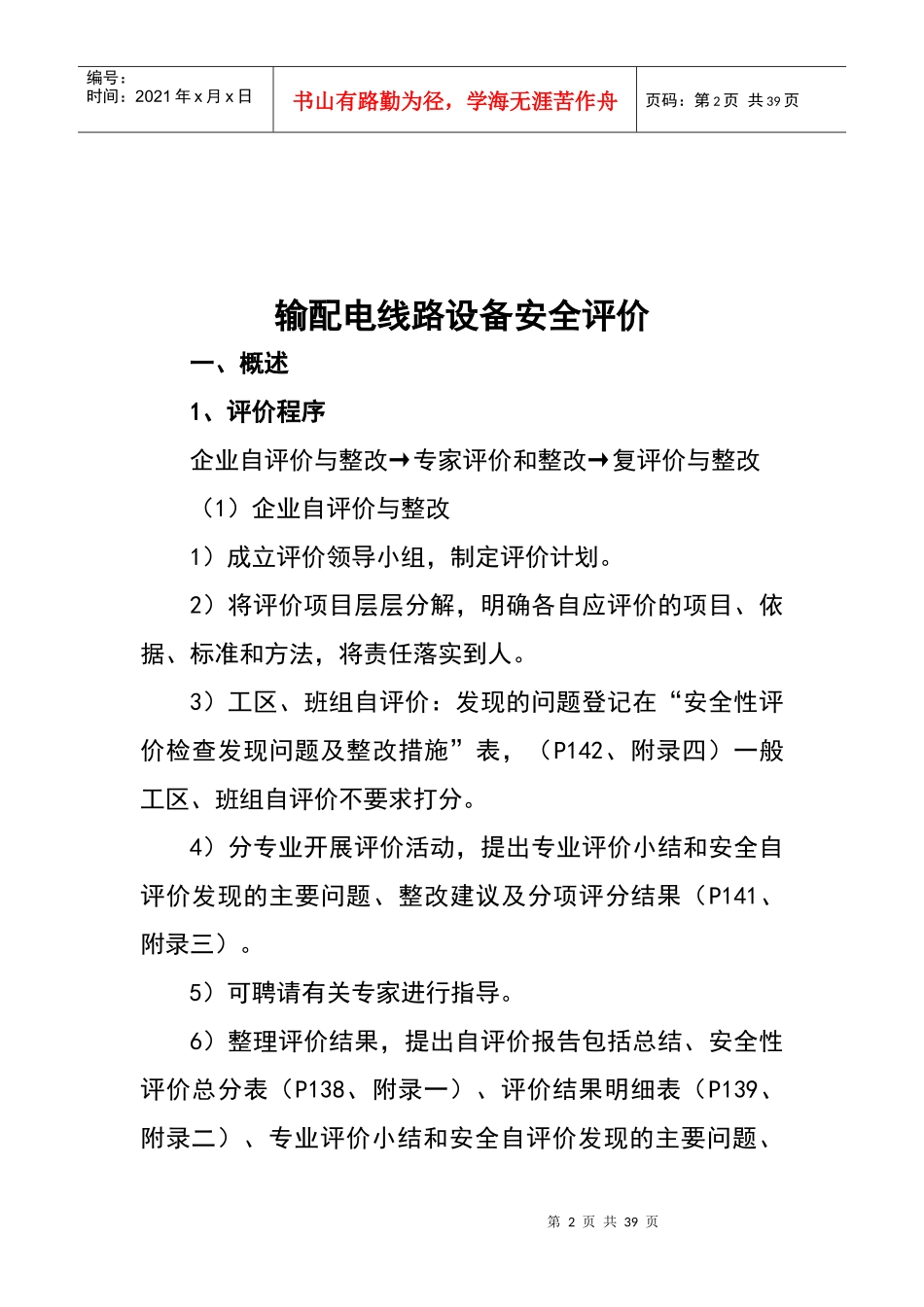

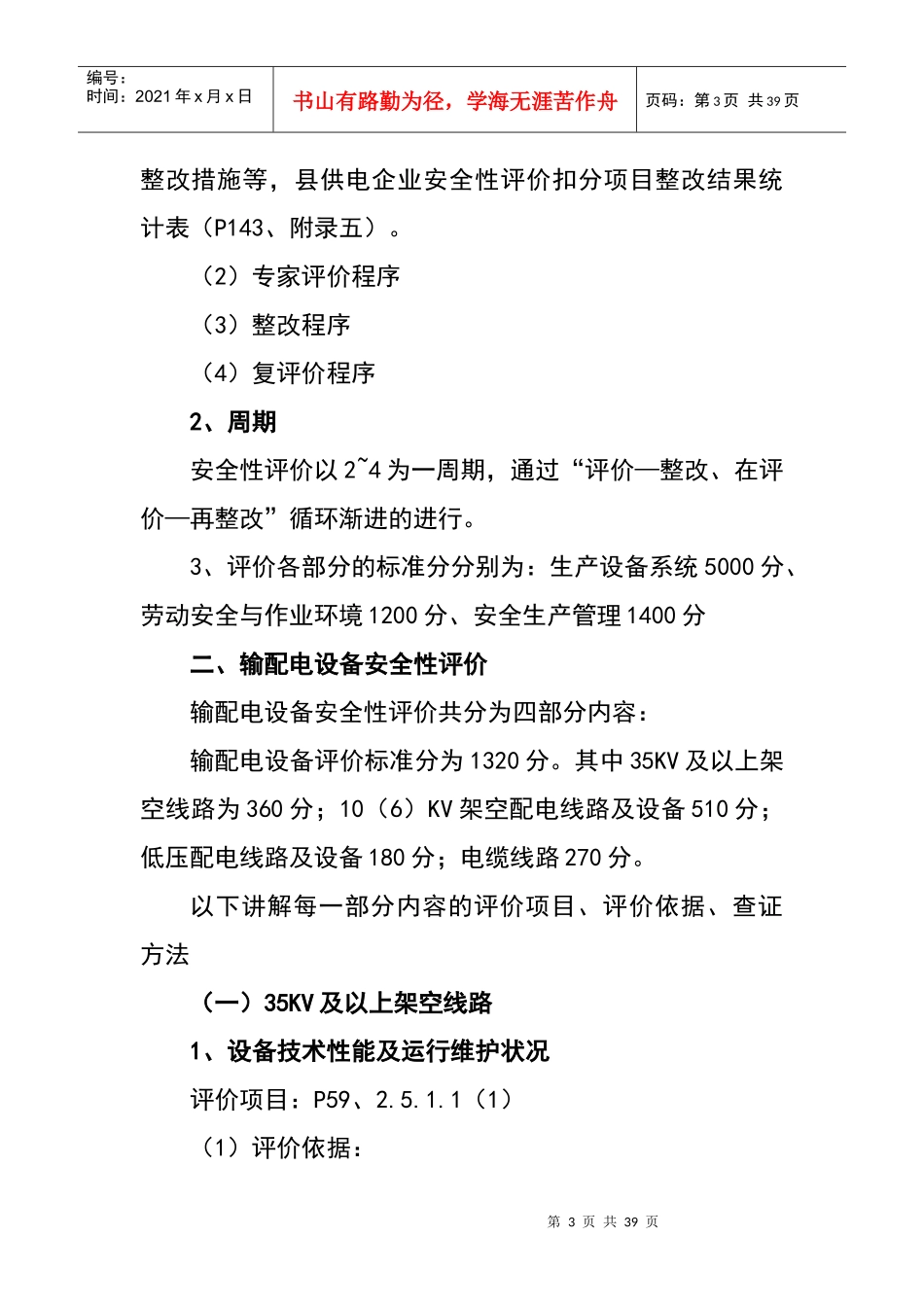

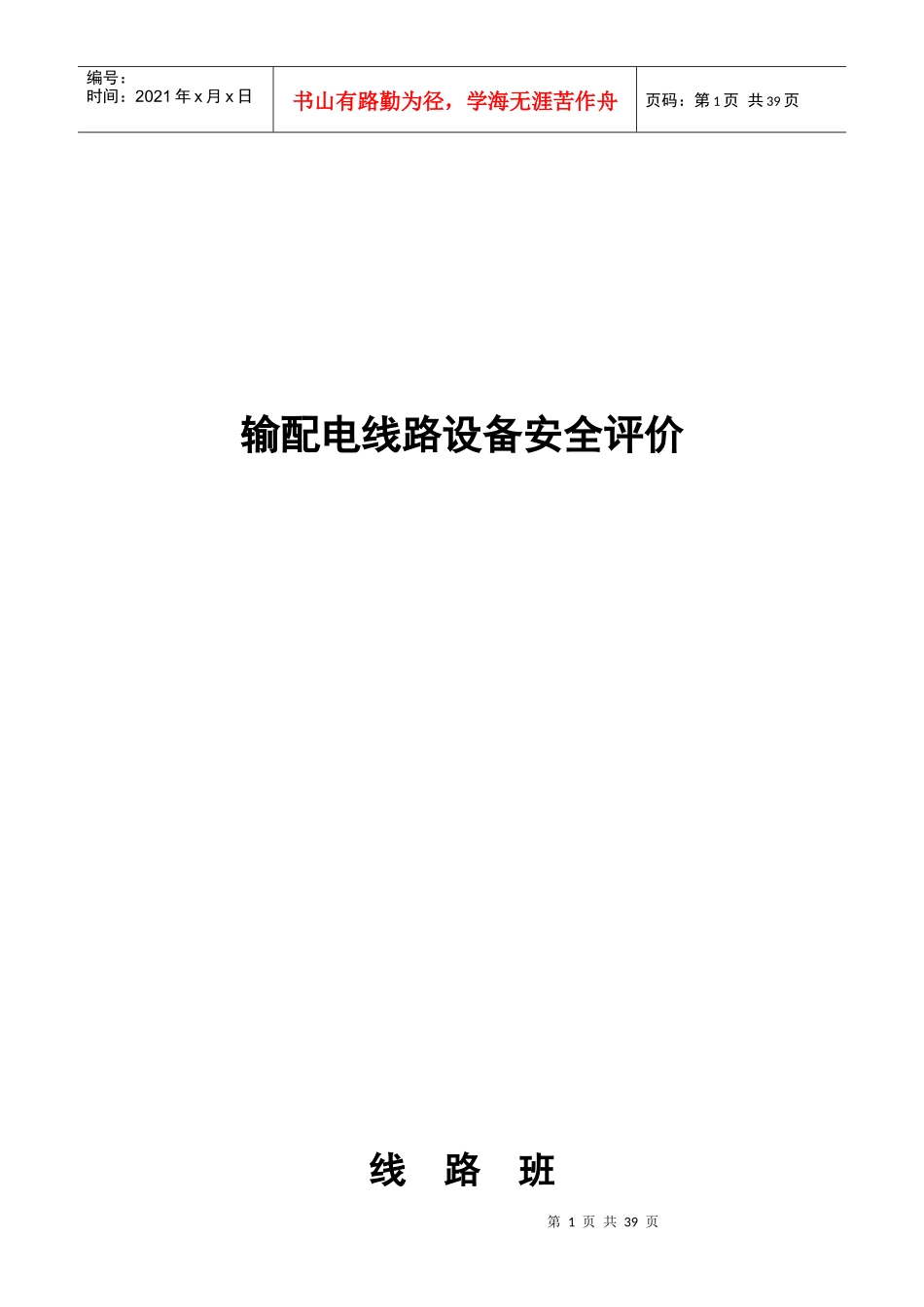

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页输配电线路设备安全评价线路班第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页输配电线路设备安全评价一、概述1、评价程序企业自评价与整改→专家评价和整改→复评价与整改（1）企业自评价与整改1）成立评价领导小组，制定评价计划。2）将评价项目层层分解，明确各自应评价的项目、依据、标准和方法，将责任落实到人。3）工区、班组自评价：发现的问题登记在“安全性评价检查发现问题及整改措施”表，（P142、附录四）一般工区、班组自评价不要求打分。4）分专业开展评价活动，提出专业评价小结和安全自评价发现的主要问题、整改建议及分项评分结果（P141、附录三）。5）可聘请有关专家进行指导。6）整理评价结果，提出自评价报告包括总结、安全性评价总分表（P138、附录一）、评价结果明细表（P139、附录二）、专业评价小结和安全自评价发现的主要问题、第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页整改措施等，县供电企业安全性评价扣分项目整改结果统计表（P143、附录五）。（2）专家评价程序（3）整改程序（4）复评价程序2、周期安全性评价以2~4为一周期，通过“评价—整改、在评价—再整改”循环渐进的进行。3、评价各部分的标准分分别为：生产设备系统5000分、劳动安全与作业环境1200分、安全生产管理1400分二、输配电设备安全性评价输配电设备安全性评价共分为四部分内容：输配电设备评价标准分为1320分。其中35KV及以上架空线路为360分；10（6）KV架空配电线路及设备510分；低压配电线路及设备180分；电缆线路270分。以下讲解每一部分内容的评价项目、评价依据、查证方法（一）35KV及以上架空线路1、设备技术性能及运行维护状况评价项目：P59、2.5.1.1（1）（1）评价依据：第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页依据1：《架空送电线路运行规程》（DL/T741—2001）第3.6条。依据2：《架空输电线路管理规范（试行）》（国家电网生[2003]）481号）第4.2.1条。本评价项目应符合以下主要标准：：每条线路都应明确管理单位和专责人；运行设备的管辖范围分界点明确，不得出现空白点，并有文字依据；并具备签订线路维护分界协议书。（2）查证方法：查阅资料，现场核查评价项目2：P59、2.5.1.1（2）（1）评价依据：依据：《架空送电线路运行规程》（DL/T741—2001）第4部分及附录A本评价项目应符合以下主要标准：：杆塔：①金属构件无较大面积锈蚀情况；②杆塔结构完好；③杆塔倾斜度符合标准；④铁塔主材相邻结点间弯曲度符合标准；⑤横担扭斜度符合标准；⑥螺栓穿入方向正确、紧固符合要求；⑦混凝土杆保护层无腐蚀脱落、钢筋外露⑧普通混凝土杆裂纹要求。杆塔基础及接地装置：第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页①塔基础表面、钢筋等情况；②塔脚保护帽完好；③杆塔及拉线周围环境；④拉棒锈蚀情况；⑤接地电阻值大小情况；⑥接地引线情况；⑦接地装置情况。拉线：①拉线松紧度合适；②拉线无锈蚀；③UT型线夹和楔型线夹与拉线接触紧密；④拉线弯曲部分情况（松股、尾线长度，断头扎线等）；⑤UT型线夹螺杆露出长度，⑥UT型线夹防盗措施导地线：①导地线损伤情况（锈蚀、断股、电弧烧伤、打金钩等）；②跳线弓子情况（歪斜、变形并沟配置、带电体距离等）③导地线上无异物；④导地线弧垂及相间不平衡值绝缘子：①瓷质绝缘子损伤情况（裂纹、损伤、瓷釉烧坏等）；②玻璃绝缘子损伤情况（自爆、闪络等）；③合成绝缘子损伤情况④绝缘子钢帽、钢脚损伤情况；⑤绝缘子串开口销子、弹簧销齐全；⑥绝缘子串局部无放电；⑦绝缘子串无严重倾斜。金具：①金具损伤情况（变形、锈蚀、烧伤、裂纹等）；②防振锤、阻尼线、间隔棒等防振金具情况；③屏蔽环、均第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页压环异常情况...
