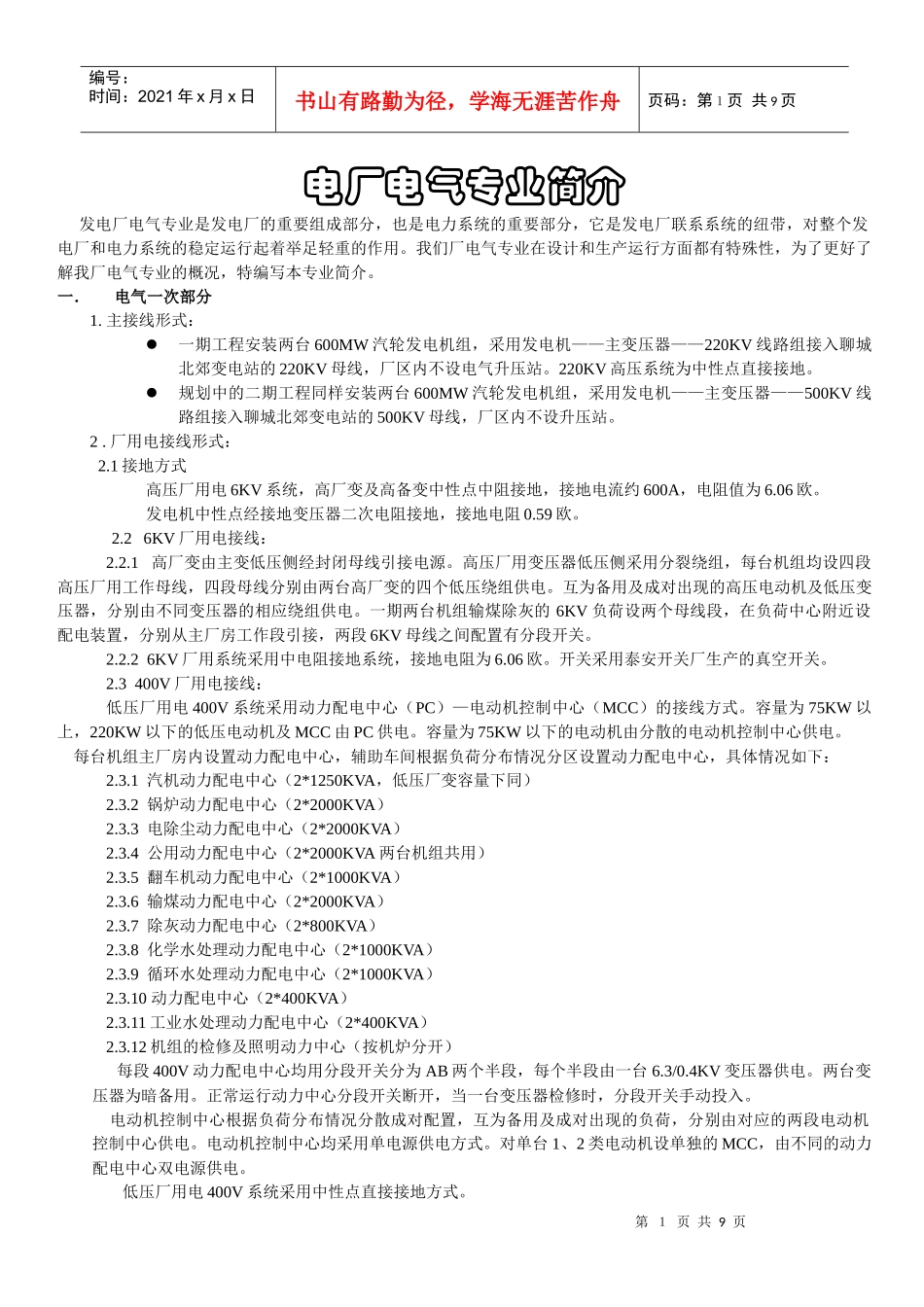

第１页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共9页电厂电气专业简介发电厂电气专业是发电厂的重要组成部分，也是电力系统的重要部分，它是发电厂联系系统的纽带，对整个发电厂和电力系统的稳定运行起着举足轻重的作用。我们厂电气专业在设计和生产运行方面都有特殊性，为了更好了解我厂电气专业的概况，特编写本专业简介。一．电气一次部分1.主接线形式：一期工程安装两台600MW汽轮发电机组，采用发电机——主变压器——220KV线路组接入聊城北郊变电站的220KV母线，厂区内不设电气升压站。220KV高压系统为中性点直接接地。规划中的二期工程同样安装两台600MW汽轮发电机组，采用发电机——主变压器——500KV线路组接入聊城北郊变电站的500KV母线，厂区内不设升压站。2.厂用电接线形式：2.1接地方式高压厂用电6KV系统，高厂变及高备变中性点中阻接地，接地电流约600A，电阻值为6.06欧。发电机中性点经接地变压器二次电阻接地，接地电阻0.59欧。2.26KV厂用电接线：2.2.1高厂变由主变低压侧经封闭母线引接电源。高压厂用变压器低压侧采用分裂绕组，每台机组均设四段高压厂用工作母线，四段母线分别由两台高厂变的四个低压绕组供电。互为备用及成对出现的高压电动机及低压变压器，分别由不同变压器的相应绕组供电。一期两台机组输煤除灰的6KV负荷设两个母线段，在负荷中心附近设配电装置，分别从主厂房工作段引接，两段6KV母线之间配置有分段开关。2.2.26KV厂用系统采用中电阻接地系统，接地电阻为6.06欧。开关采用泰安开关厂生产的真空开关。2.3400V厂用电接线：低压厂用电400V系统采用动力配电中心（PC）—电动机控制中心（MCC）的接线方式。容量为75KW以上，220KW以下的低压电动机及MCC由PC供电。容量为75KW以下的电动机由分散的电动机控制中心供电。每台机组主厂房内设置动力配电中心，辅助车间根据负荷分布情况分区设置动力配电中心，具体情况如下：2.3.1汽机动力配电中心（2*1250KVA，低压厂变容量下同）2.3.2锅炉动力配电中心（2*2000KVA）2.3.3电除尘动力配电中心（2*2000KVA）2.3.4公用动力配电中心（2*2000KVA两台机组共用）2.3.5翻车机动力配电中心（2*1000KVA）2.3.6输煤动力配电中心（2*2000KVA）2.3.7除灰动力配电中心（2*800KVA）2.3.8化学水处理动力配电中心（2*1000KVA）2.3.9循环水处理动力配电中心（2*1000KVA）2.3.10动力配电中心（2*400KVA）2.3.11工业水处理动力配电中心（2*400KVA）2.3.12机组的检修及照明动力中心（按机炉分开）每段400V动力配电中心均用分段开关分为AB两个半段，每个半段由一台6.3/0.4KV变压器供电。两台变压器为暗备用。正常运行动力中心分段开关断开，当一台变压器检修时，分段开关手动投入。电动机控制中心根据负荷分布情况分散成对配置，互为备用及成对出现的负荷，分别由对应的两段电动机控制中心供电。电动机控制中心均采用单电源供电方式。对单台1、2类电动机设单独的MCC，由不同的动力配电中心双电源供电。低压厂用电400V系统采用中性点直接接地方式。第２页共9页第１页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共9页二．主设备部分1．发电机本体：发电机为上海电机厂生产的水-氢-氢600MW汽轮发电机。型号：QFSN-600-2型主要技术规范：额定容量：667MVA额定功率：600MW定子电压：20KV定子电流：19245A功率因数：0.9氢压：0.4MPa（表压）额定转速：3000r/min旋转方向：从汽轮机向发电机端看为顺时针相数：3接法：星形频率：50HZ短路比：0.542稳态I2（标幺值）：不小于10%暂态I22t:不小于10%定转子绝缘等级：F级效率（保证值）：98.85%（计及轴承密封损耗）转子重量66T定子中段重量：250T发电机总重量：495T2.励磁系统：该系统主要由发电机同轴交流主励磁机、永磁式副励磁机、硅整流装置和励磁调节装置等组成。交流主励磁机的输出经同步旋转的硅整流装置整流后供给发电机励磁，交流主励磁机的励磁电流，由永磁式副励磁机经励磁调节装置中的可控硅整流后获的。本工程由励磁调节装置调节主励磁机的励磁，达到自动控制发电机励磁的目的。发电机励磁机调节器采...
