石油化工企业配管工程常用缩写词汇编VIP免费

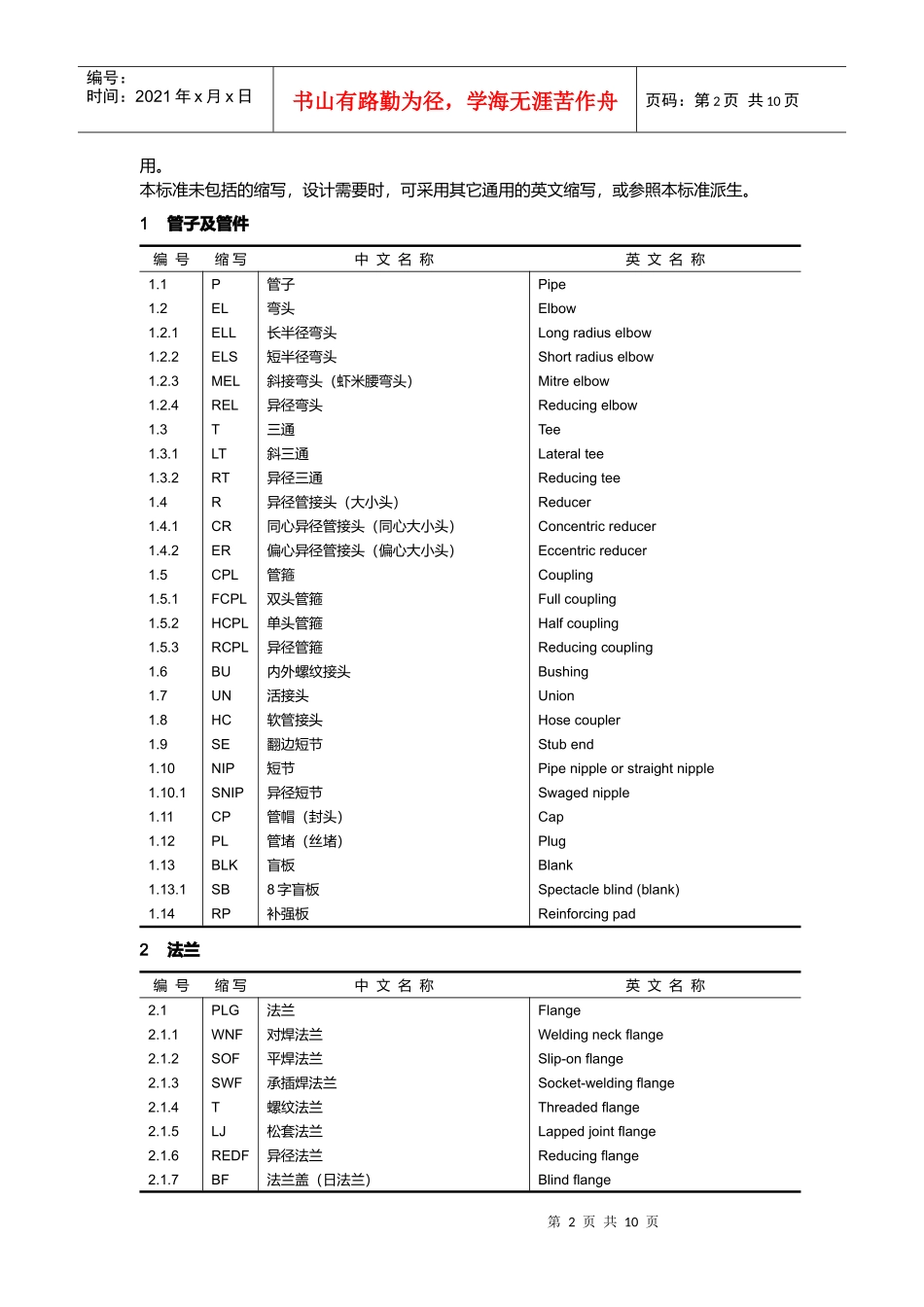

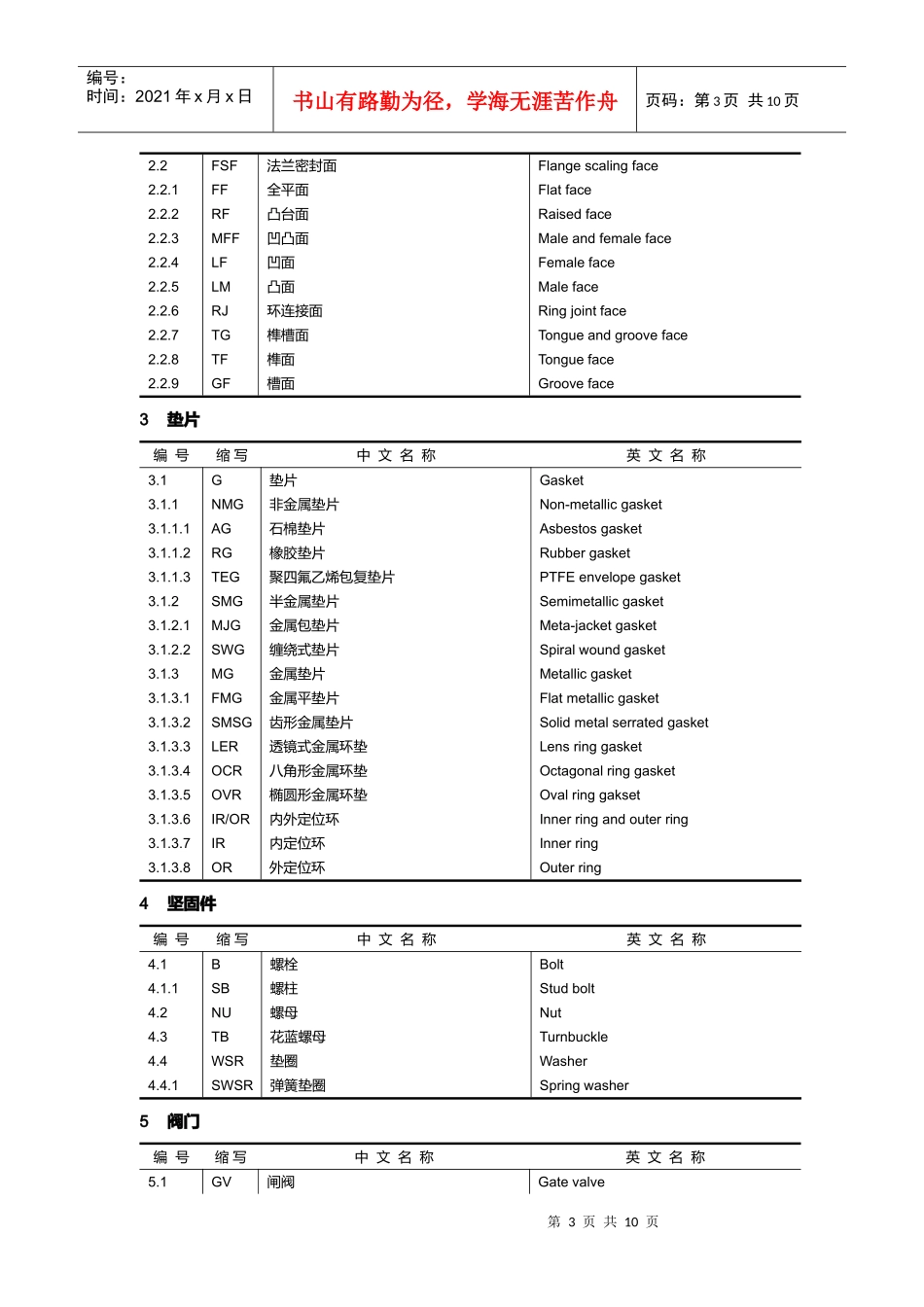

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页4.石油化工企业配管工程常用缩写词SH/T3902-93目次总则1、管子及管件2、法兰3、垫片4、坚固件5、阀门6、管道上用的设备7、隔热、伴热8、配管材料和等级9、装置布置10、尺寸标准11、图、表12、操作方式及工作参数13、施工14、其他总则本标准适用于石油化工企业工艺装置（单元）配管工程设计，其它配管工程设计可参照使第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页用。本标准未包括的缩写，设计需要时，可采用其它通用的英文缩写，或参照本标准派生。1管子及管件编号缩写中文名称英文名称1.1P管子Pipe1.2EL弯头Elbow1.2.1ELL长半径弯头Longradiuselbow1.2.2ELS短半径弯头Shortradiuselbow1.2.3MEL斜接弯头（虾米腰弯头）Mitreelbow1.2.4REL异径弯头Reducingelbow1.3T三通Tee1.3.1LT斜三通Lateraltee1.3.2RT异径三通Reducingtee1.4R异径管接头（大小头）Reducer1.4.1CR同心异径管接头（同心大小头）Concentricreducer1.4.2ER偏心异径管接头（偏心大小头）Eccentricreducer1.5CPL管箍Coupling1.5.1FCPL双头管箍Fullcoupling1.5.2HCPL单头管箍Halfcoupling1.5.3RCPL异径管箍Reducingcoupling1.6BU内外螺纹接头Bushing1.7UN活接头Union1.8HC软管接头Hosecoupler1.9SE翻边短节Stubend1.10NIP短节Pipenippleorstraightnipple1.10.1SNIP异径短节Swagednipple1.11CP管帽（封头）Cap1.12PL管堵（丝堵）Plug1.13BLK盲板Blank1.13.1SB8字盲板Spectacleblind(blank)1.14RP补强板Reinforcingpad2法兰编号缩写中文名称英文名称2.1PLG法兰Flange2.1.1WNF对焊法兰Weldingneckflange2.1.2SOF平焊法兰Slip-onflange2.1.3SWF承插焊法兰Socket-weldingflange2.1.4T螺纹法兰Threadedflange2.1.5LJ松套法兰Lappedjointflange2.1.6REDF异径法兰Reducingflange2.1.7BF法兰盖（日法兰）Blindflange第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2.2FSF法兰密封面Flangescalingface2.2.1FF全平面Flatface2.2.2RF凸台面Raisedface2.2.3MFF凹凸面Maleandfemaleface2.2.4LF凹面Femaleface2.2.5LM凸面Maleface2.2.6RJ环连接面Ringjointface2.2.7TG榫槽面Tongueandgrooveface2.2.8TF榫面Tongueface2.2.9GF槽面Grooveface3垫片编号缩写中文名称英文名称3.1G垫片Gasket3.1.1NMG非金属垫片Non-metallicgasket3.1.1.1AG石棉垫片Asbestosgasket3.1.1.2RG橡胶垫片Rubbergasket3.1.1.3TEG聚四氟乙烯包复垫片PTFEenvelopegasket3.1.2SMG半金属垫片Semimetallicgasket3.1.2.1MJG金属包垫片Meta-jacketgasket3.1.2.2SWG缠绕式垫片Spiralwoundgasket3.1.3MG金属垫片Metallicgasket3.1.3.1FMG金属平垫片Flatmetallicgasket3.1.3.2SMSG齿形金属垫片Solidmetalserratedgasket3.1.3.3LER透镜式金属环垫Lensringgasket3.1.3.4OCR八角形金属环垫Octagonalringgasket3.1.3.5OVR椭圆形金属环垫Ovalringgakset3.1.3.6IR/OR内外定位环Innerringandouterring3.1.3.7IR内定位环Innerring3.1.3.8OR外定位环Outerring4坚固件编号缩写中文名称英文名称4.1B螺栓Bolt4.1.1SB螺柱Studbolt4.2NU螺母Nut4.3TB花蓝螺母Turnbuckle4.4WSR垫圈Washer4.4.1SWSR弹簧垫圈Springwasher5阀门编号缩写中文名称英文名称5.1GV闸阀Gatevalve第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页5.2GLV截止阀Globevalve5.3CHV止回阀Checkvalve5.4BUV蝶阀Butterflyvalve5.5BAV球阀Ballvalve5.6PV旋塞阀Plugvalve(cock)5.7CV调节阀Controlvalve5.8SV安全阀Safetyvalve5.9RV减压阀Pressurereducingvalve5.10ST蒸汽疏水阀Steamtrap5.11PRV泄压阀Pressurreliefvalve5.12BV呼吸阀Breathervalve5.13NV针形阀Needlevalve5.14AV角阀5.15DV隔膜阀5.16TWV三通阀5.17SGV插板阀6管道上用的小型设备编号缩写中文名称英文名称6.1SPR气液分离器Separator6.2FA阻火器Flamearrester6.3SR过滤器Strainer6.3.1SRYY型过滤器Y-typestrainer6.3.2SR...
