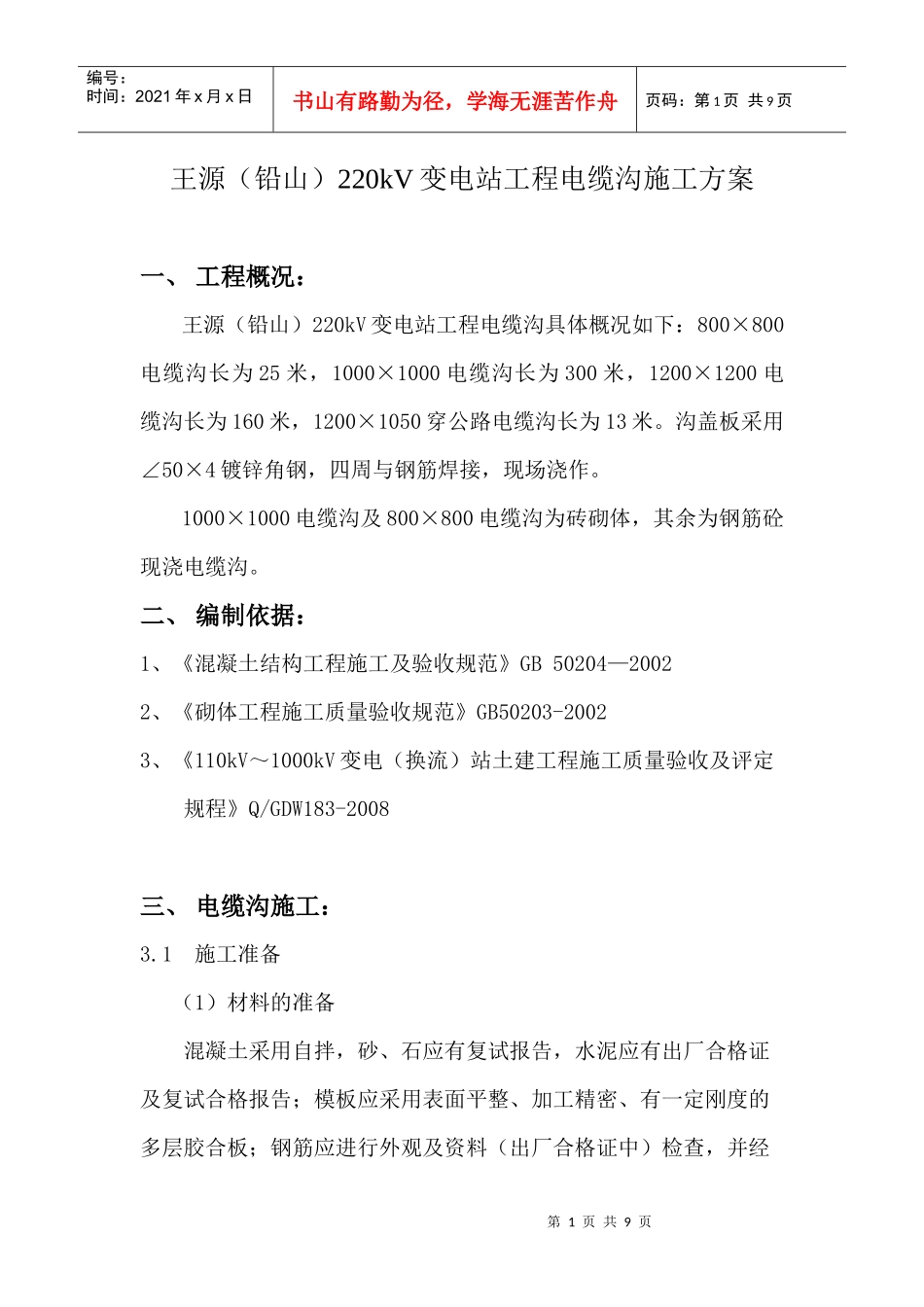

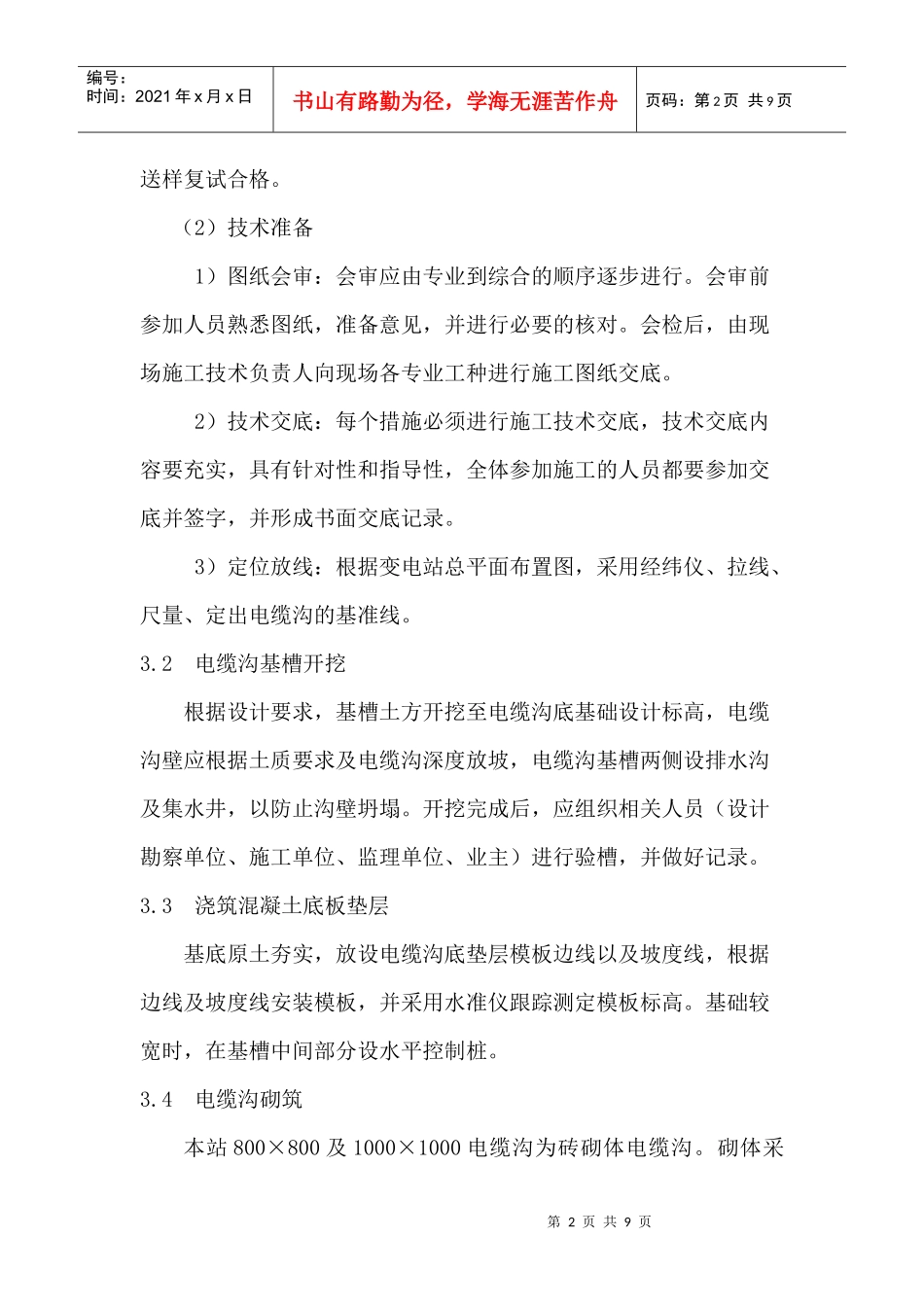

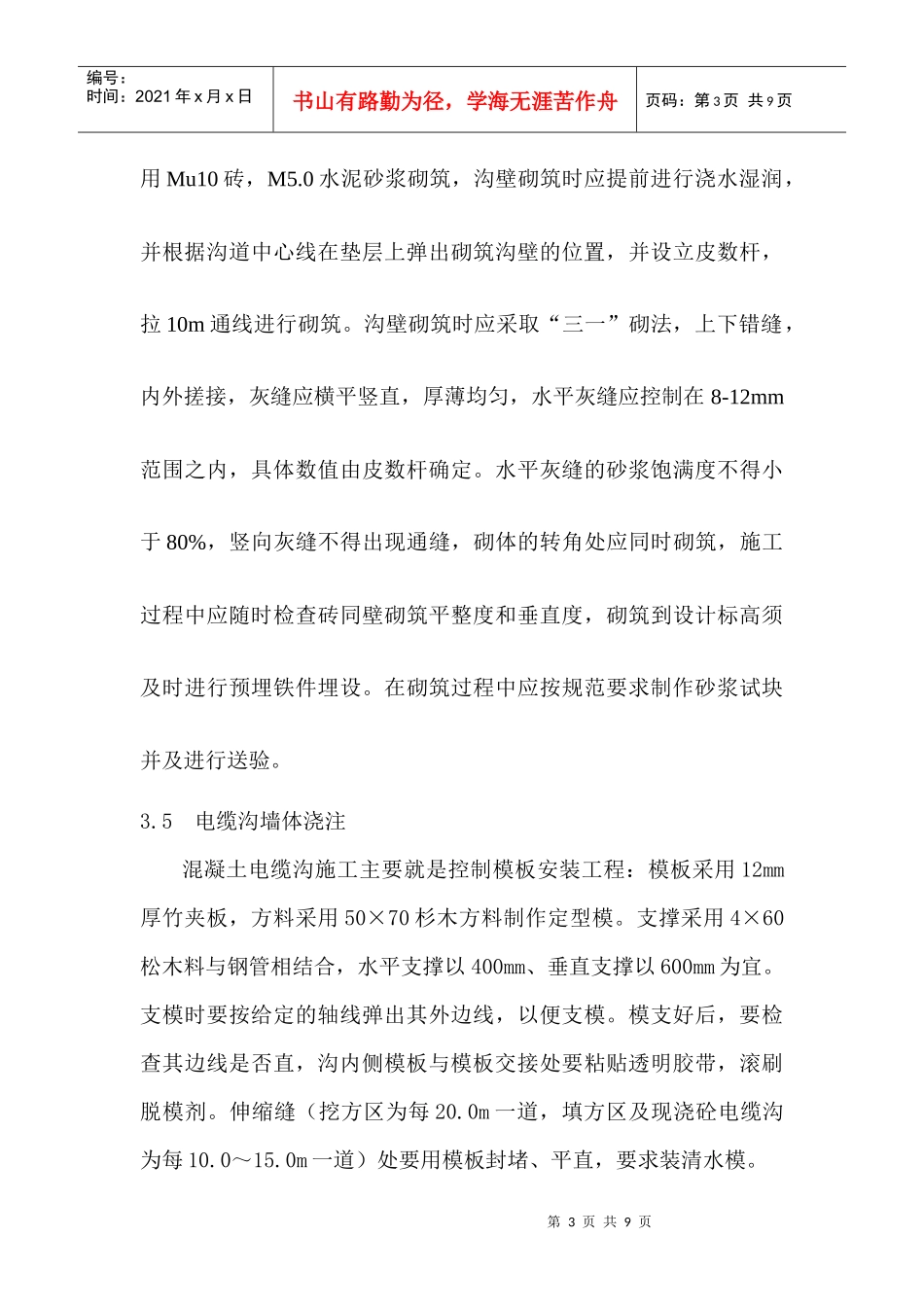

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页王源（铅山）220kV变电站工程电缆沟施工方案一、工程概况：王源（铅山）220kV变电站工程电缆沟具体概况如下：800×800电缆沟长为25米，1000×1000电缆沟长为300米，1200×1200电缆沟长为160米，1200×1050穿公路电缆沟长为13米。沟盖板采用∠50×4镀锌角钢，四周与钢筋焊接，现场浇作。1000×1000电缆沟及800×800电缆沟为砖砌体，其余为钢筋砼现浇电缆沟。二、编制依据：1、《混凝土结构工程施工及验收规范》GB50204—20022、《砌体工程施工质量验收规范》GB50203-20023、《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-2008三、电缆沟施工：3.1施工准备（1）材料的准备混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试合格报告；模板应采用表面平整、加工精密、有一定刚度的多层胶合板；钢筋应进行外观及资料（出厂合格证中）检查，并经第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页送样复试合格。（2）技术准备1）图纸会审：会审应由专业到综合的顺序逐步进行。会审前参加人员熟悉图纸，准备意见，并进行必要的核对。会检后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。2）技术交底：每个措施必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字，并形成书面交底记录。3）定位放线：根据变电站总平面布置图，采用经纬仪、拉线、尺量、定出电缆沟的基准线。3.2电缆沟基槽开挖根据设计要求，基槽土方开挖至电缆沟底基础设计标高，电缆沟壁应根据土质要求及电缆沟深度放坡，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌。开挖完成后，应组织相关人员（设计勘察单位、施工单位、监理单位、业主）进行验槽，并做好记录。3.3浇筑混凝土底板垫层基底原土夯实，放设电缆沟底垫层模板边线以及坡度线，根据边线及坡度线安装模板，并采用水准仪跟踪测定模板标高。基础较宽时，在基槽中间部分设水平控制桩。3.4电缆沟砌筑本站800×800及1000×1000电缆沟为砖砌体电缆沟。砌体采第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页用Mu10砖，M5.0水泥砂浆砌筑，沟壁砌筑时应提前进行浇水湿润，并根据沟道中心线在垫层上弹出砌筑沟壁的位置，并设立皮数杆，拉10m通线进行砌筑。沟壁砌筑时应采取“三一”砌法，上下错缝，内外搓接，灰缝应横平竖直，厚薄均匀，水平灰缝应控制在8-12mm范围之内，具体数值由皮数杆确定。水平灰缝的砂浆饱满度不得小于80%，竖向灰缝不得出现通缝，砌体的转角处应同时砌筑，施工过程中应随时检查砖同壁砌筑平整度和垂直度，砌筑到设计标高须及时进行预埋铁件埋设。在砌筑过程中应按规范要求制作砂浆试块并及进行送验。3.5电缆沟墙体浇注混凝土电缆沟施工主要就是控制模板安装工程：模板采用12mm厚竹夹板，方料采用50×70杉木方料制作定型模。支撑采用4×60松木料与钢管相结合，水平支撑以400mm、垂直支撑以600mm为宜。支模时要按给定的轴线弹出其外边线，以便支模。模支好后，要检查其边线是否直，沟内侧模板与模板交接处要粘贴透明胶带，滚刷脱模剂。伸缩缝（挖方区为每20.0m一道，填方区及现浇砼电缆沟为每10.0～15.0m一道）处要用模板封堵、平直，要求装清水模。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页3.6电缆沟压顶采用预制砼压顶为了增加工艺效果，站内户外电缆沟压顶采用预制砼压顶。预制砼压顶块为长750mm，宽170mm，高120mm。待砼浇捣（砼电缆沟）或粉刷层至±0.000以下90mm时，用水平仪测好水平，双面控线，用1：2.5（砂子过筛）水泥砂浆将砼预制压顶块依次砌作，同时要求灰缝大小均与，平直，砂浆饱满，双面勾缝，预制砼压顶块平稳、牢固。3.7电缆沟扁铁安装焊接前为了防止扁铁焊接变形，应每米设置角钢将扁铁支撑。在铁件预制块上进行扁铁焊接，焊接中应拉通长线整平，扁铁搭接长度不应小于2倍扁铁宽度...
