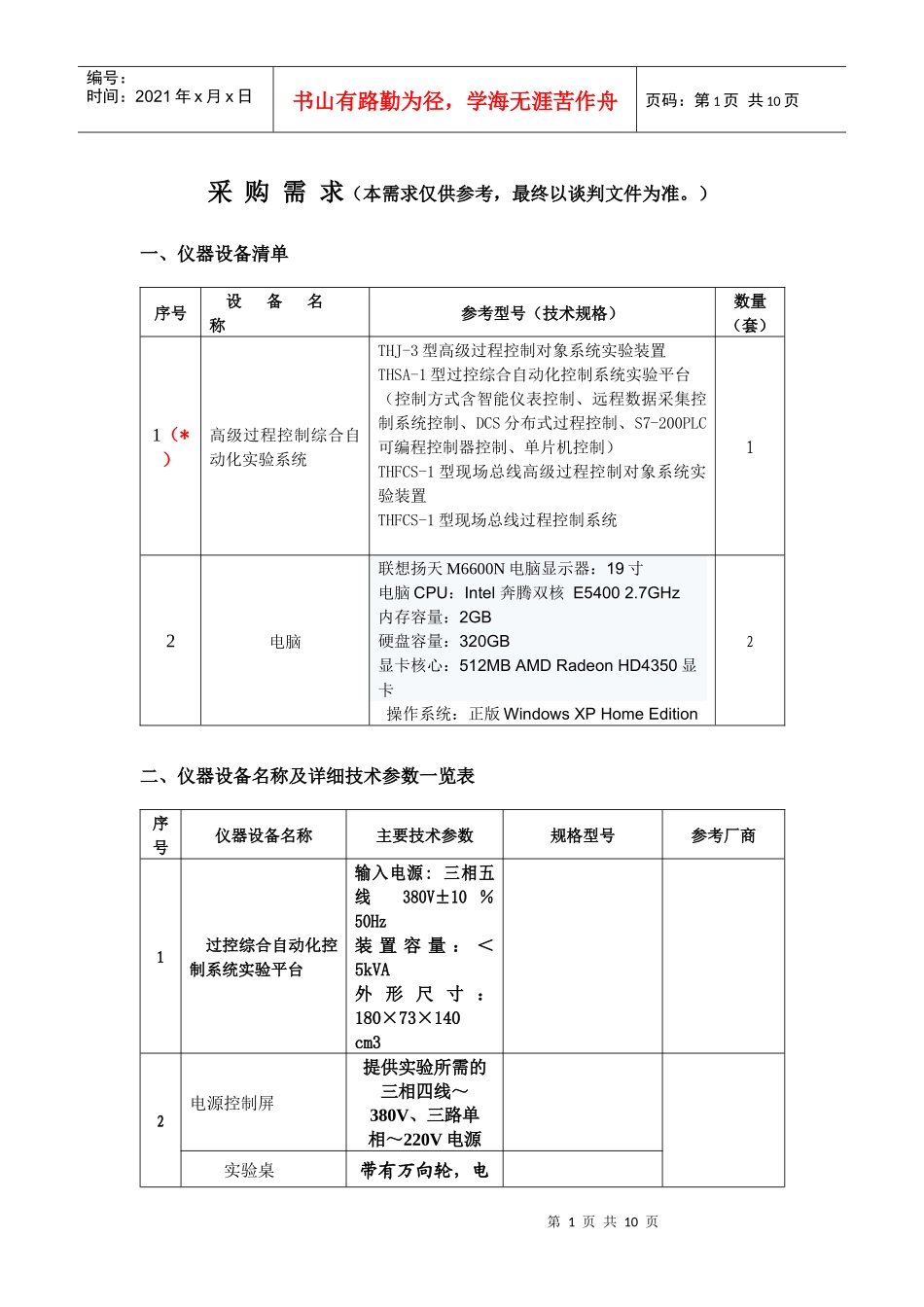

第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页采购需求(本需求仅供参考,最终以谈判文件为准。)一、仪器设备清单序号设备名称参考型号(技术规格)数量(套)1(*)高级过程控制综合自动化实验系统THJ-3型高级过程控制对象系统实验装置THSA-1型过控综合自动化控制系统实验平台(控制方式含智能仪表控制、远程数据采集控制系统控制、DCS分布式过程控制、S7-200PLC可编程控制器控制、单片机控制)THFCS-1型现场总线高级过程控制对象系统实验装置THFCS-1型现场总线过程控制系统12电脑联想扬天M6600N电脑显示器:19寸电脑CPU:Intel奔腾双核E54002.7GHz内存容量:2GB硬盘容量:320GB显卡核心:512MBAMDRadeonHD4350显卡操作系统:正版WindowsXPHomeEdition2二、仪器设备名称及详细技术参数一览表序号仪器设备名称主要技术参数规格型号参考厂商1过控综合自动化控制系统实验平台输入电源:三相五线380V±10%50Hz装置容量:<5kVA外形尺寸:180×73×140cm32电源控制屏提供实验所需的三相四线~380V、三路单相~220V电源实验桌带有万向轮,电第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页脑桌及抽屉等3交流变频控制(日本三菱)控制信号输入为4~20mADC或0~5VDC,交流220V变频输出4智能调节仪线性电流4~20mA电流输出智能位式调节仪带有计算机RS485通讯功能,采用继电器位式输出、位式控制算法比值/前馈-反馈补偿器、解耦装置采用硬件前馈反馈补偿器、比值器和解耦装置,完成前馈反馈、比值、解耦控制实验配套实验教学软件正版MCGS软件200K及实验工程5远程数据采集热电阻输入模块R-8033输入方式:三路热电阻输入远程数据采集模拟量输出模块R-8024输出方式:四路模拟量输出(4-20mA或1-5V)远程数据采集模拟量输入模块R-8017输入方式:八路模拟量输入(4-20mA或1-5V)配套实验教学软件R8000软件及实验工程6FM148DCS模拟量输入模块八路模拟量输入,支持电流型(4~20mA)和电压型(0~5V/1~5V)信号输入方式,及更多的电压电流输入方式。第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页Profibus-DP现场总线通讯FM143DCS热电阻输入模块八路热电阻输入,支持PT100/Cu50热电阻信号输入方式及更多的温度信号输入方式。Profibus-DP现场总线通讯FM151DCS模拟量输出模块八路模拟量输出模块支持电流型(4~20mA)和电压型(0~5V/1~5V)输出方式及更多的控制信号输出方式。MACS控制系统网络示意图DCS网络结构图MCU主控单元(带PROFIBUS-DP总线通讯接口卡、配套软件)FM801主控,电源:AC220V馈电:一路24V配套实验教学软件MACSV正版软件及实验工程7S7-200PLC可编程控制器西门子S7-200主机CPU224(自带PPI/MPI通讯口),4路模拟量输入和1路模拟量输出模块配套实验教学软件编程软件及实验工程8单片机控制(利用RS232通信接口,配5通道模拟量输入第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页合单片机控制与计算机算法控制软件,可实现各种数字式PID运算控制和各种先进的智能控制,并实现数据实时采集作图)和1通道模拟量输出配套实验教学软件单片机工程,MATLAB算法9高可靠护套结构手枪插实验连接线、航空连接电缆及实验配件强电、弱点采用不同规格组成10高级过程控制对象系统实验装置外形尺寸:163×78×185cm有机玻璃水箱上、中水箱D=25cm,H=20cm/下水箱D=35cm,H=20cm三相电加热模拟锅炉4.5Kw盘管长37米(43圈),管径15mm液位变送器量程为0~5Kpa,精度为0.5级KYB-5Kpa温度传感器测温范围:-200~+650℃PT100流量传感器、变送器0~1.2m3/h;精LWGY-10第5页共10页第4页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共10页度:1.0%;输出:4~20mADC电动调节阀单相220V,控制信号为4~20mADC或1~5VDC,输出为4~20mADC的阀位信号QSTP-16K磁力驱动泵流量为32升/分,扬程为8米,功率为180W16CQ-8P电磁阀AC220V,-5~80℃2231015三相电加热管1.5KWA...
