电力系统短路计算课程设计VIP免费

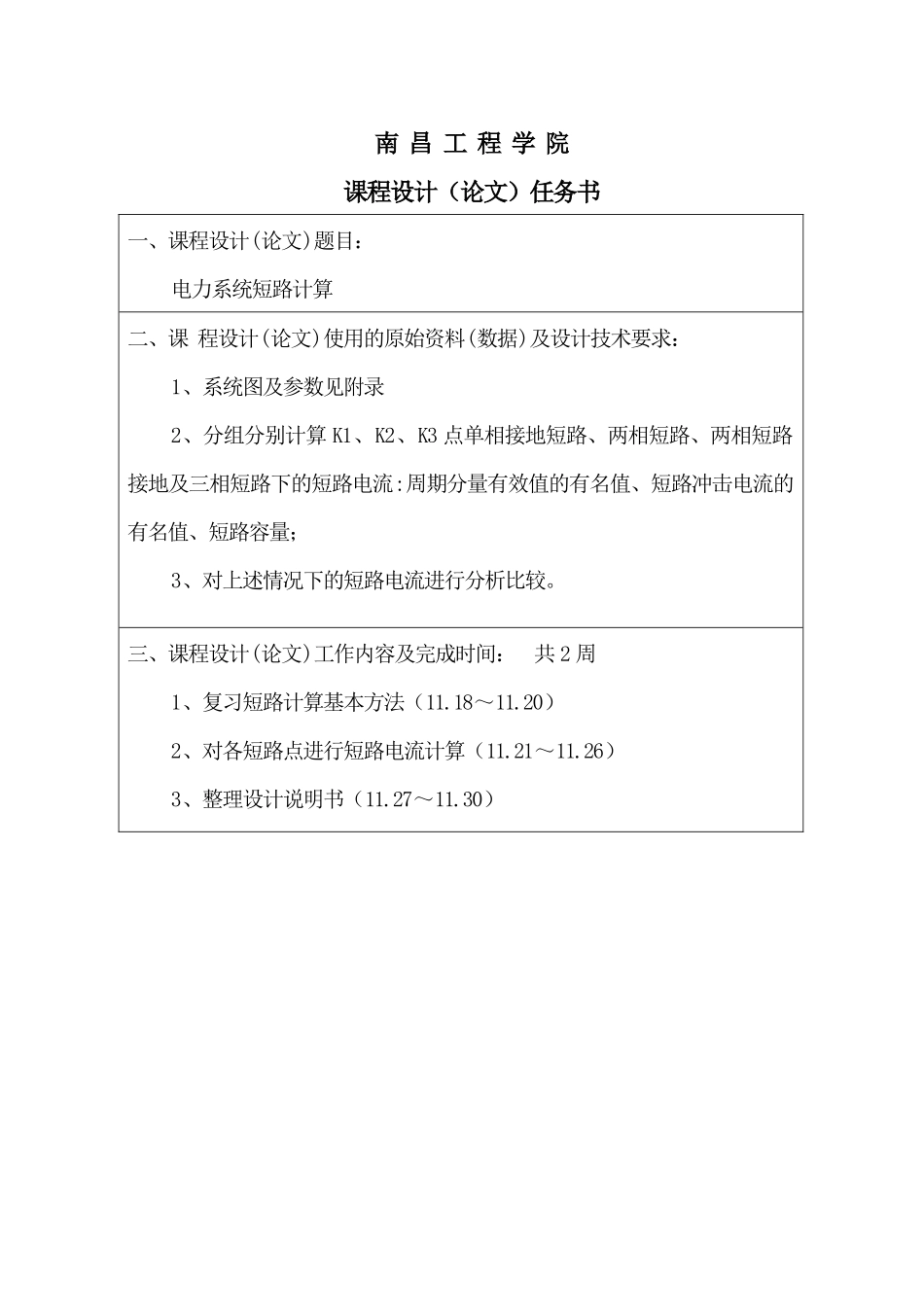

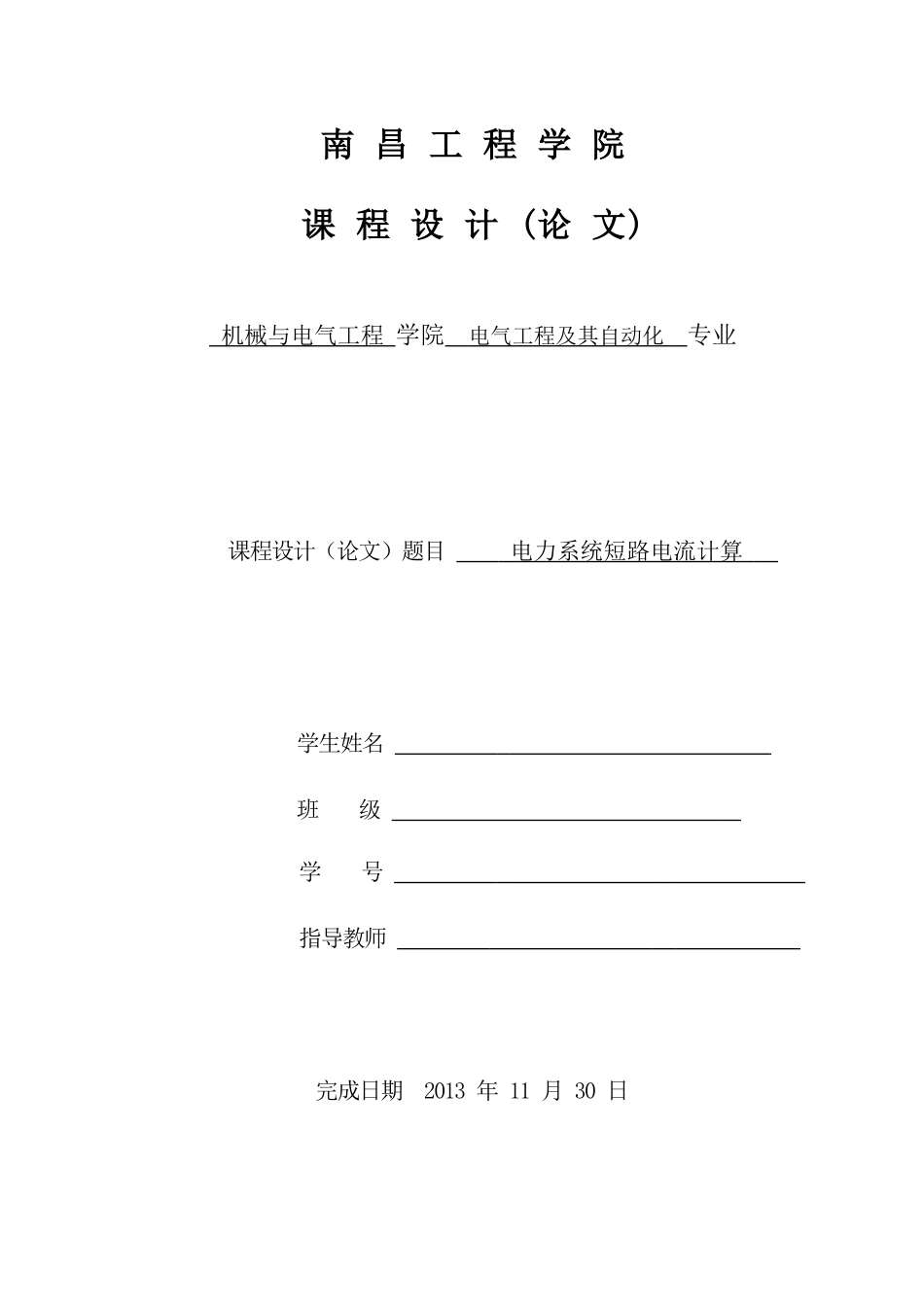

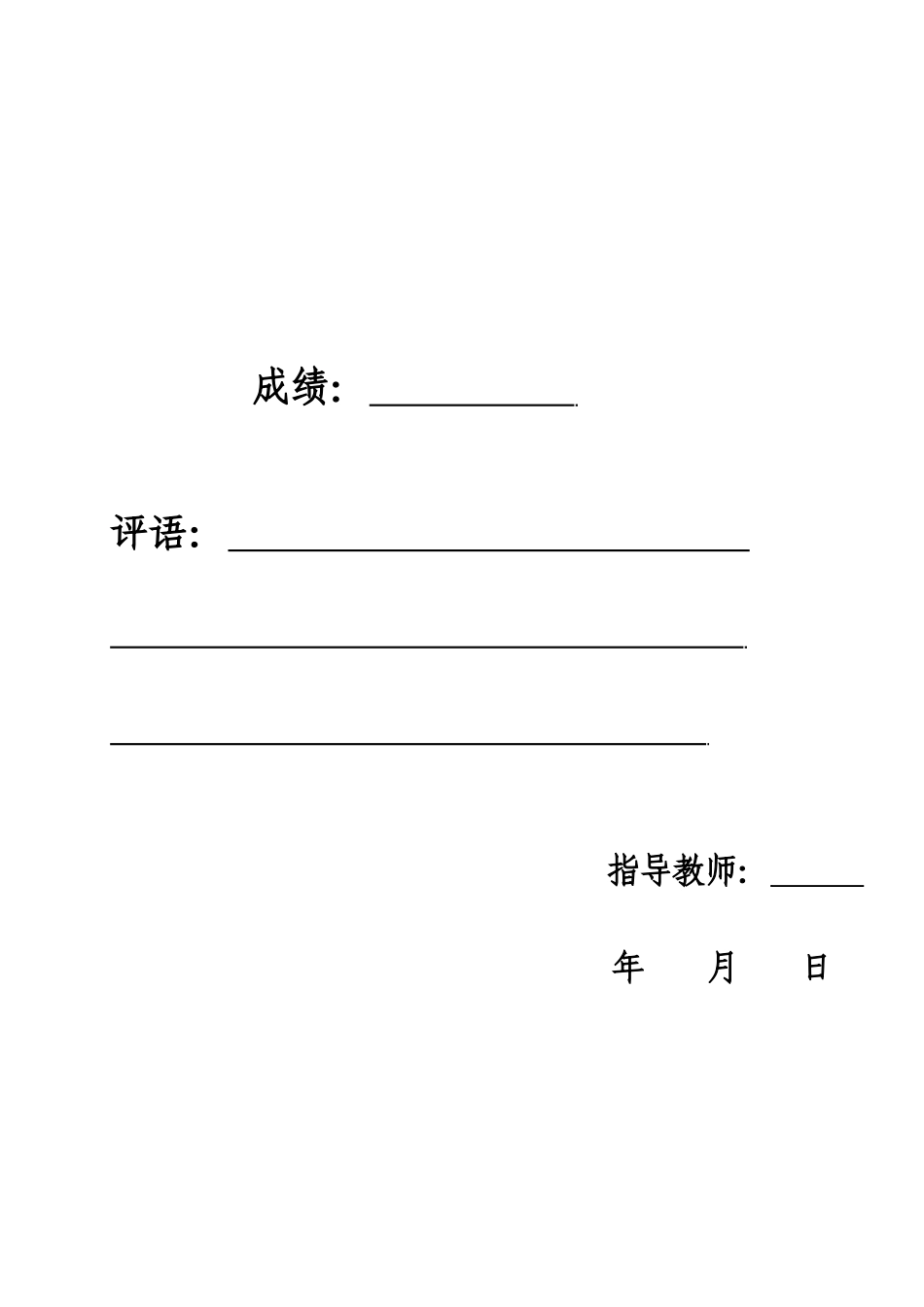

南昌工程学院课程设计南昌工程学院课程设计(论文)机械与电气工程学院电气工程及其自动化专业课程设计（论文）题目电力系统短路电流计算学生姓名班级学号指导教师完成日期2013年11月30日南昌工程学院课程设计成绩：评语：指导教师：年月日南昌工程学院课程设计南昌工程学院课程设计（论文）任务书一、课程设计(论文)题目：电力系统短路计算二、课程设计(论文)使用的原始资料(数据)及设计技术要求：1、系统图及参数见附录2、分组分别计算K1、K2、K3点单相接地短路、两相短路、两相短路接地及三相短路下的短路电流:周期分量有效值的有名值、短路冲击电流的有名值、短路容量；3、对上述情况下的短路电流进行分析比较。三、课程设计(论文)工作内容及完成时间：共2周1、复习短路计算基本方法（11.18～11.20）2、对各短路点进行短路电流计算（11.21～11.26）3、整理设计说明书（11.27～11.30）I南昌工程学院课程设计四、主要参考资料：1、《电力系统分析》孟祥萍高等教育出版社2、《电力系统基础》陈光会王敏中国水利电力出版社3、《电力系统分析》（上册）何仰赞等华中理工大学出版社II南昌工程学院课程设计机械与电气工程学院10电气工程及其自动化专业班学生：日期：自2013年11月18日至2013年11月30日指导教师：助理指导教师(并指出所负责的部分)：教研室：电气工程教研室主任：附录：短路点的设置如下，计算时桥开关和母连开关都处于闭合状态。III南昌工程学院课程设计一、取基准容量：SB=100MVA基准电压：UB=Uav二、计算各元件电抗标幺值：(1)XL=0.401Ω／km，L1=16.582kmL2=14.520km，Xd1=Xd2=Xd''=0.0581，系统电抗标幺值Xd''=0.0581，两条110kV进线为LGJ-150型线路长度一条为16.582km,另一条为14.520km.。(2)主变铭牌参数如下：1﹟主变：型号SFSZ8-31500/110接线YN/YN/d11变比110±4×2.5%∕38.5±2×2.5%∕10.5短路电压（%）UK(1-2)=10.47UK(3-1)=18UK(2-3)=6.33短路损耗（kw）PK(1-2)=169.7PK(3-1)=181PK(2-3)=136.4空载电流（%）I0(%)=0.46空载损耗（kW）P0=40.62﹟主变：型号SFSZ10-40000/110接线YN/YN/d11变比110±8×1.25%∕38.5±2×2.5%∕10.5短路电压（%）UK(1-2)=11.79UK(3-1)=21.3UK(2-3)=7.08短路损耗（kW）PK(1-2)=74.31PK(3-1)=74.79PK(2-3)=68.30空载电流(%)I0(%)=0.11空载损耗（kW）P0=26.71IV南昌工程学院课程设计(3)转移电势E∑=1目录第一章电力系统故障分析的基本知识………………………………………………11.1短路概述…………………………………………………………………………………11.2标幺值……………………………………………………………………………………3第二章电力系统三相短路电流的计算…………………………………………………52.1计算的条件和近似………………………………………………………………………52.2简单系统计算…………………………………………………………………………52.3计算短路电流时的简化条件……………………………………………………………6第三章简单不对称短路的分析与计算………………………………………………73.1对称分量法………………………………………………………………………………73.2电力系统各序网络的制定………………………………………………………………83.3对称分量法在不对称短路计算中的运用……………………………………………83.4简单不对称短路的分析与计算…………………………………………………………93.5正序等效定则…………………………………………………………………………12第四章算例…………………………………………………………………………………144.1各元件电抗标幺值计算………………………………………………………………154.2K1点短路电流计算……………………………………………………………………164.3K2点短路电流计算……………………………………………………………………194.4K3点短路电流计算……………………………………………………………………224.5短路计算结果统计表……………………………………………………………………254.6计算结果总结…………………………...
