混凝土外加剂 期中大作业VIP免费

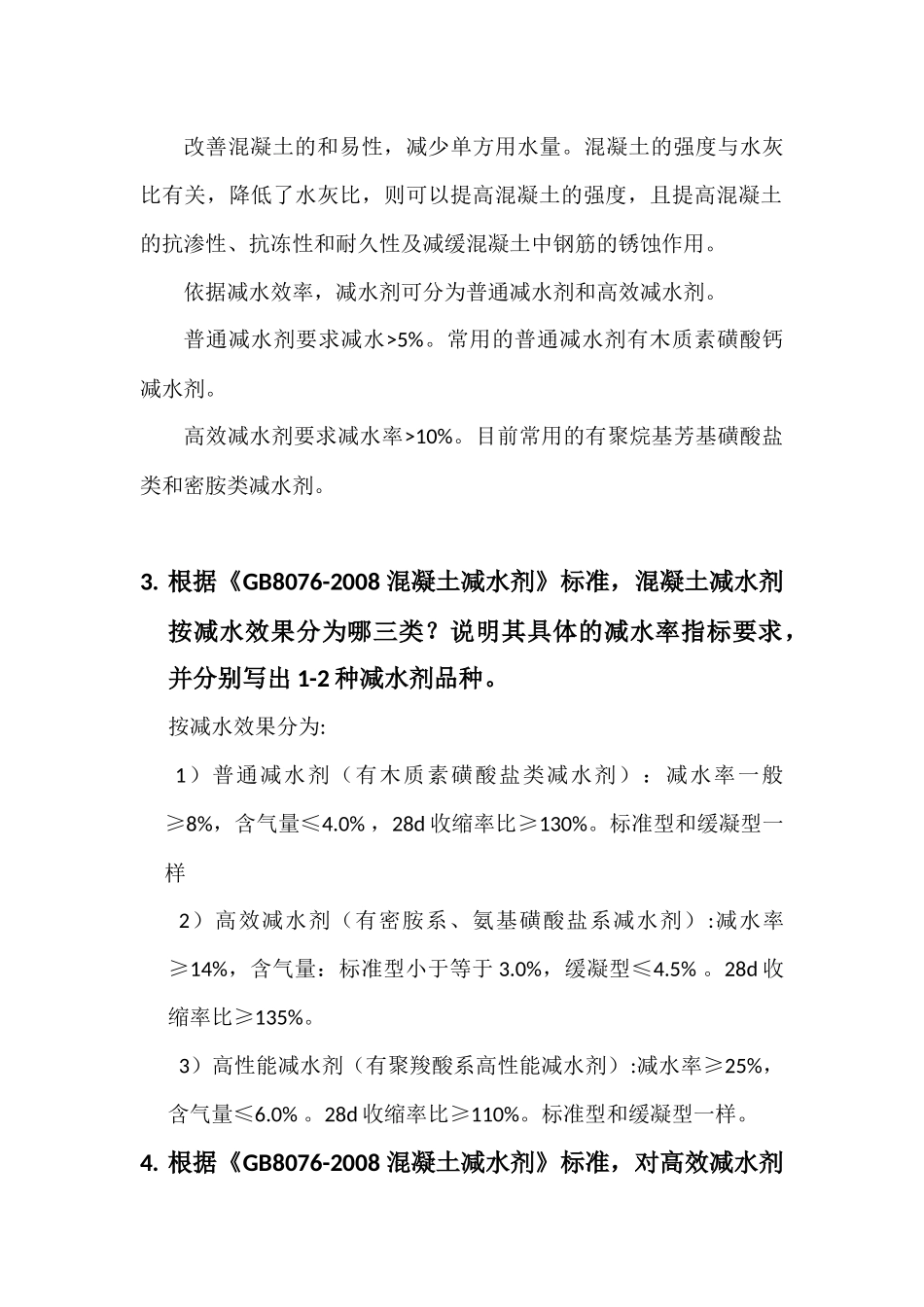

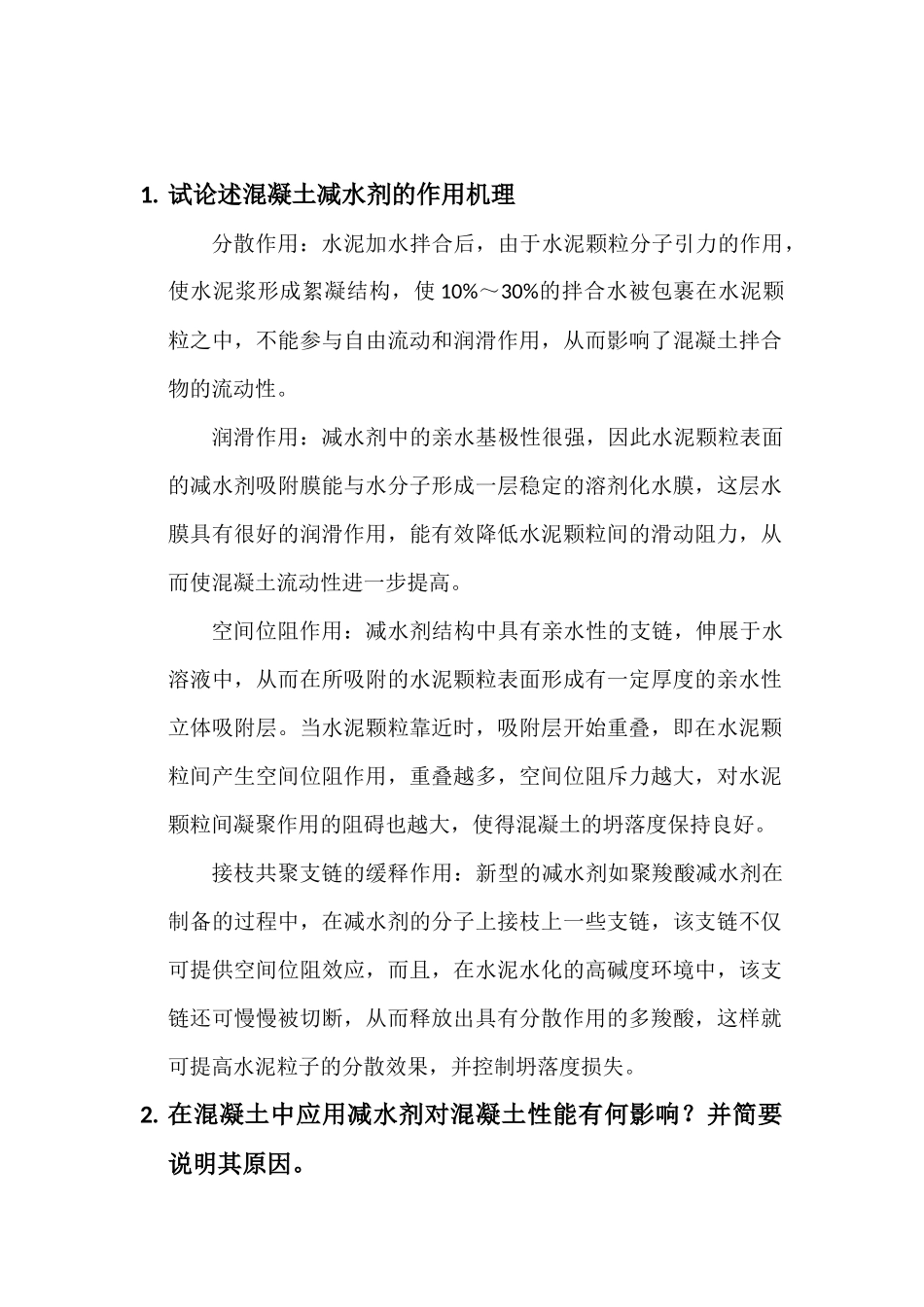

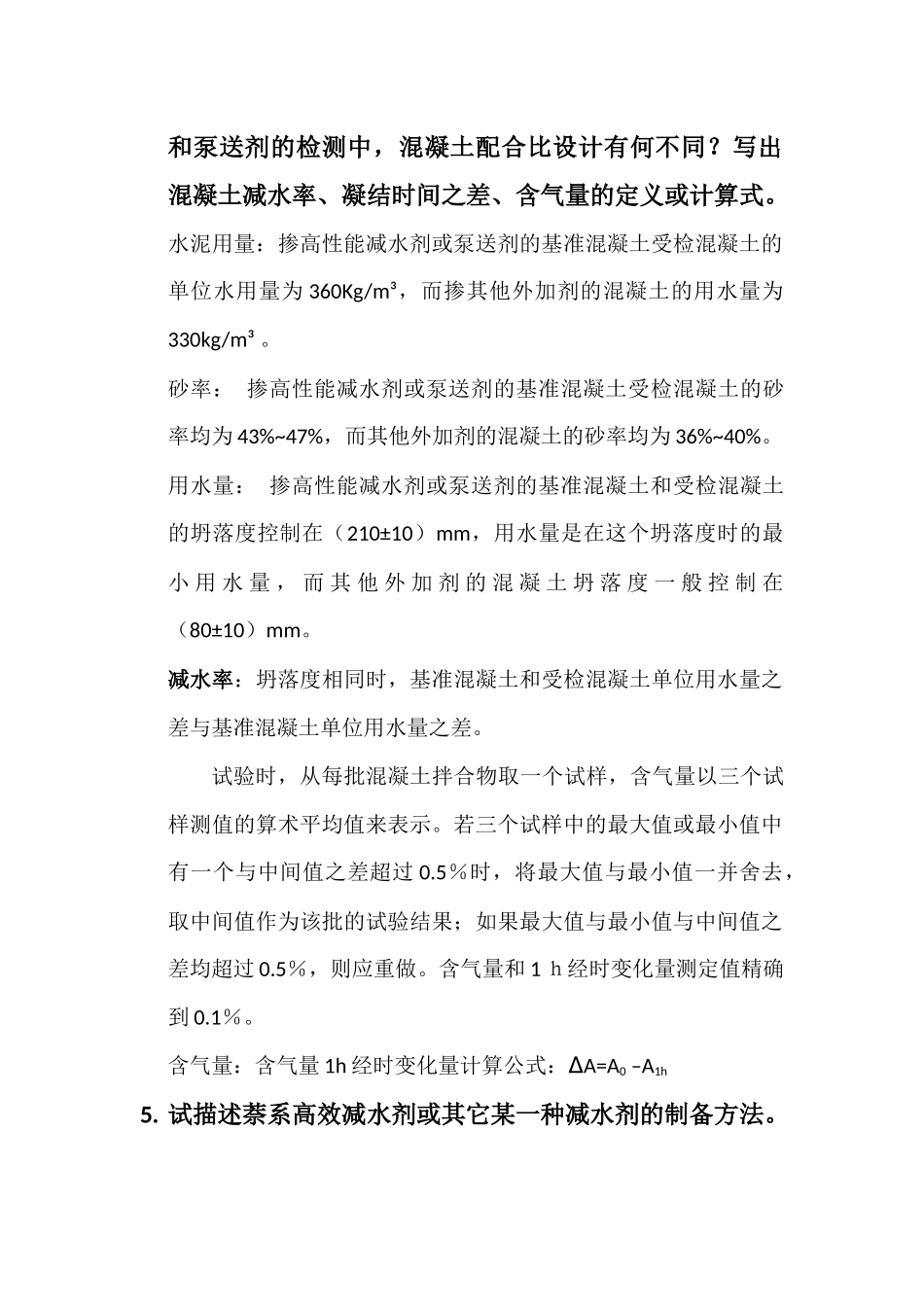

1.试论述混凝土减水剂的作用机理分散作用：水泥加水拌合后，由于水泥颗粒分子引力的作用，使水泥浆形成絮凝结构，使10%～30%的拌合水被包裹在水泥颗粒之中，不能参与自由流动和润滑作用，从而影响了混凝土拌合物的流动性。润滑作用：减水剂中的亲水基极性很强，因此水泥颗粒表面的减水剂吸附膜能与水分子形成一层稳定的溶剂化水膜，这层水膜具有很好的润滑作用，能有效降低水泥颗粒间的滑动阻力，从而使混凝土流动性进一步提高。空间位阻作用：减水剂结构中具有亲水性的支链，伸展于水溶液中，从而在所吸附的水泥颗粒表面形成有一定厚度的亲水性立体吸附层。当水泥颗粒靠近时，吸附层开始重叠，即在水泥颗粒间产生空间位阻作用，重叠越多，空间位阻斥力越大，对水泥颗粒间凝聚作用的阻碍也越大，使得混凝土的坍落度保持良好。接枝共聚支链的缓释作用：新型的减水剂如聚羧酸减水剂在制备的过程中，在减水剂的分子上接枝上一些支链，该支链不仅可提供空间位阻效应，而且，在水泥水化的高碱度环境中，该支链还可慢慢被切断，从而释放出具有分散作用的多羧酸，这样就可提高水泥粒子的分散效果，并控制坍落度损失。2.在混凝土中应用减水剂对混凝土性能有何影响？并简要说明其原因。改善混凝土的和易性，减少单方用水量。混凝土的强度与水灰比有关，降低了水灰比，则可以提高混凝土的强度，且提高混凝土的抗渗性、抗冻性和耐久性及减缓混凝土中钢筋的锈蚀作用。依据减水效率，减水剂可分为普通减水剂和高效减水剂。普通减水剂要求减水>5%。常用的普通减水剂有木质素磺酸钙减水剂。高效减水剂要求减水率>10%。目前常用的有聚烷基芳基磺酸盐类和密胺类减水剂。3.根据《GB8076-2008混凝土减水剂》标准，混凝土减水剂按减水效果分为哪三类？说明其具体的减水率指标要求，并分别写出1-2种减水剂品种。按减水效果分为:1）普通减水剂（有木质素磺酸盐类减水剂）：减水率一般≥8%，含气量≤4.0%，28d收缩率比≥130%。标准型和缓凝型一样2）高效减水剂（有密胺系、氨基磺酸盐系减水剂）:减水率≥14%，含气量：标准型小于等于3.0%，缓凝型≤4.5%。28d收缩率比≥135%。3）高性能减水剂（有聚羧酸系高性能减水剂）:减水率≥25%，含气量≤6.0%。28d收缩率比≥110%。标准型和缓凝型一样。4.根据《GB8076-2008混凝土减水剂》标准，对高效减水剂和泵送剂的检测中，混凝土配合比设计有何不同？写出混凝土减水率、凝结时间之差、含气量的定义或计算式。水泥用量：掺高性能减水剂或泵送剂的基准混凝土受检混凝土的单位水用量为360Kg/m³，而掺其他外加剂的混凝土的用水量为330kg/m³。砂率：掺高性能减水剂或泵送剂的基准混凝土受检混凝土的砂率均为43%~47%，而其他外加剂的混凝土的砂率均为36%~40%。用水量：掺高性能减水剂或泵送剂的基准混凝土和受检混凝土的坍落度控制在（210±10）mm，用水量是在这个坍落度时的最小用水量，而其他外加剂的混凝土坍落度一般控制在（80±10）mm。减水率：坍落度相同时，基准混凝土和受检混凝土单位用水量之差与基准混凝土单位用水量之差。试验时，从每批混凝土拌合物取一个试样，含气量以三个试样测值的算术平均值来表示。若三个试样中的最大值或最小值中有一个与中间值之差超过0.5％时，将最大值与最小值一并舍去，取中间值作为该批的试验结果；如果最大值与最小值与中间值之差均超过0.5％，则应重做。含气量和1ｈ经时变化量测定值精确到0.1％。含气量：含气量1h经时变化量计算公式：∆A=A0–A1h5.试描述萘系高效减水剂或其它某一种减水剂的制备方法。6.木质素磺酸盐减水剂、萘系高效减水剂、密胺系高效减水剂和聚羧酸系高性能减水剂的掺量范围如何？实际应用中，如何确定减水剂的最佳掺量？掺加方法对减水剂使用效果有何影响？掺量为胶凝材料总重量的0.4%～2.0%普通减水剂适宜参量0.2~0.3%，随气温高低适当增减，最高不得大于0.5%高效减水剂适宜参量0.5~1.0%，根据工程需要适当增减。
