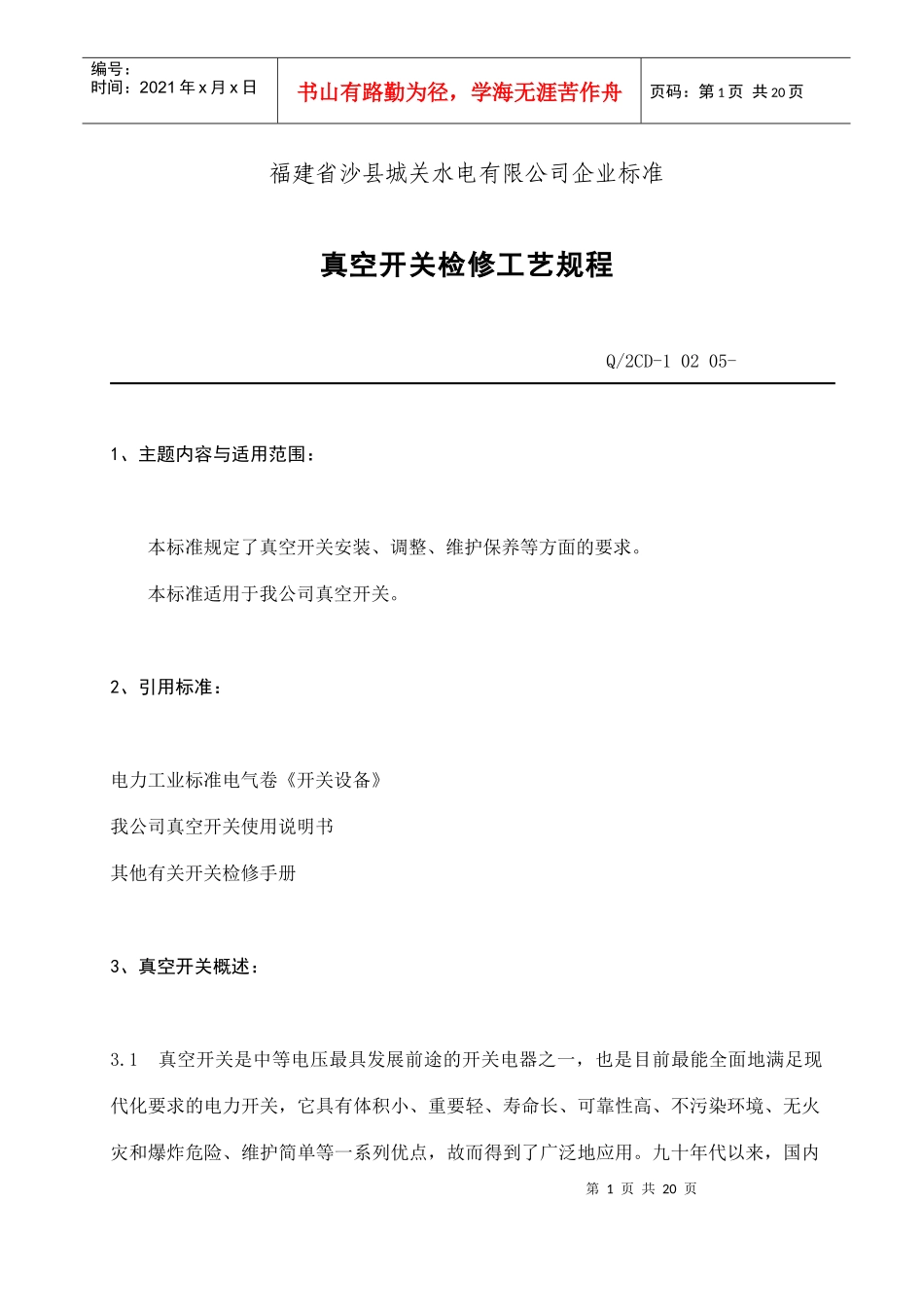

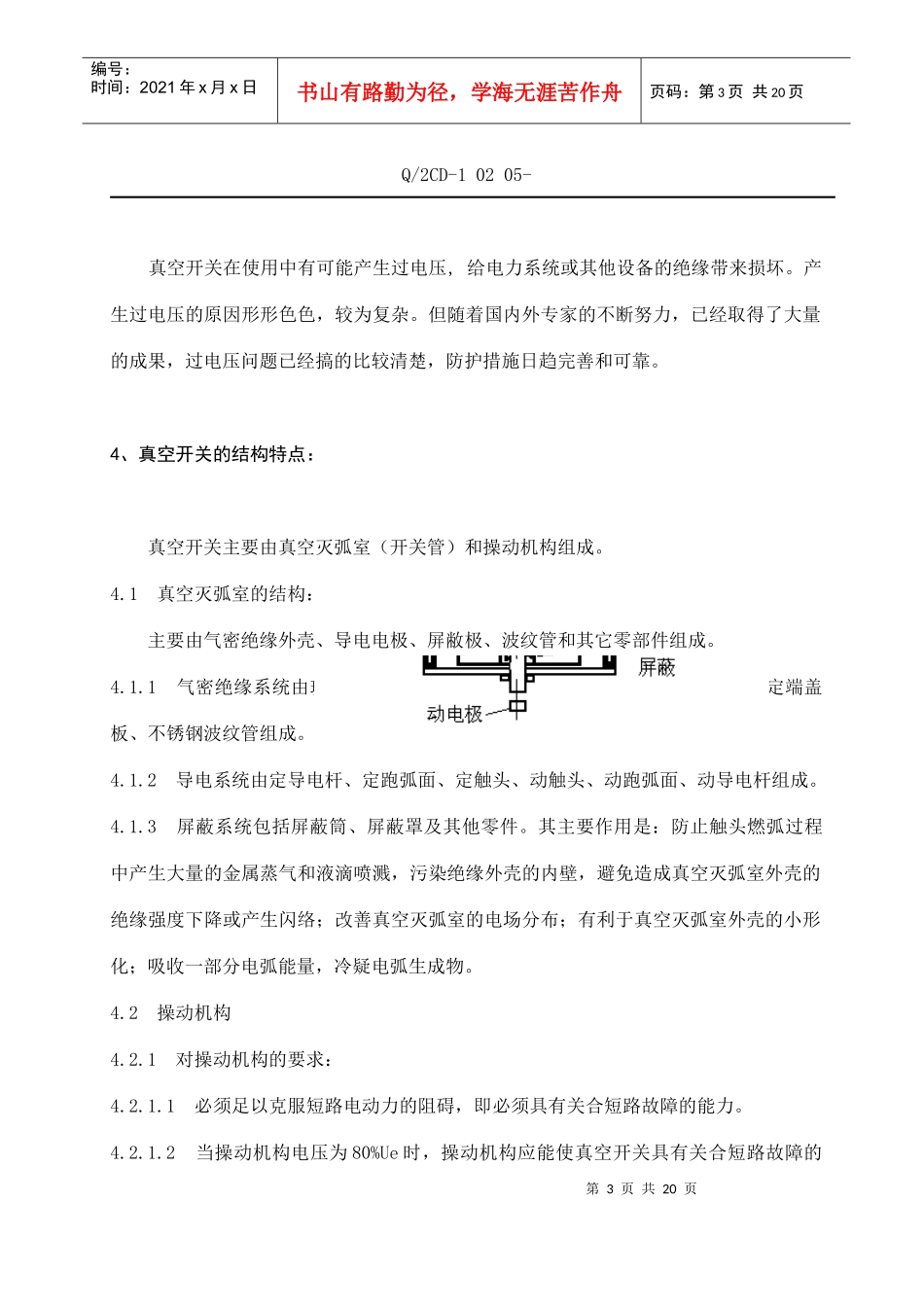

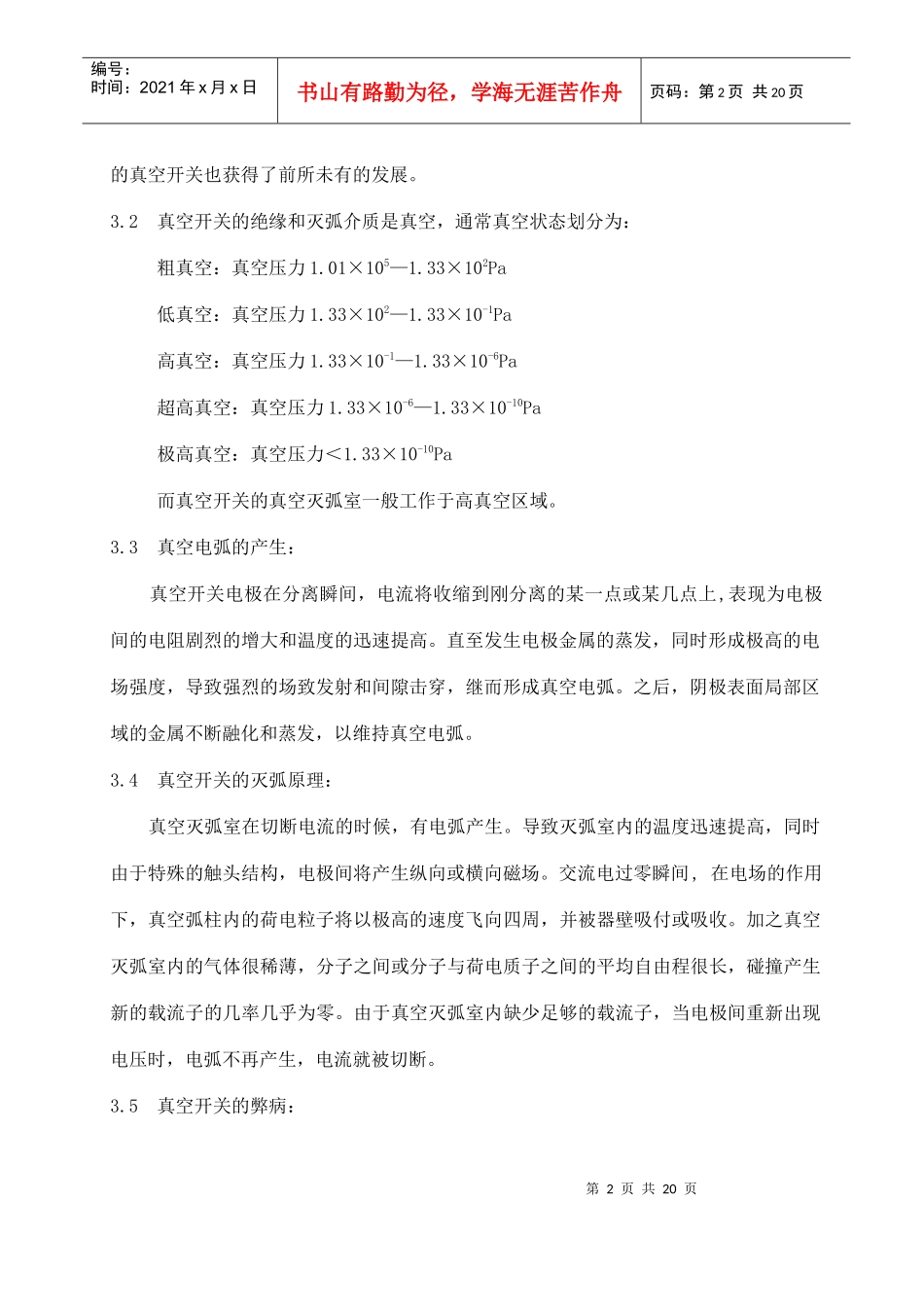

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页福建省沙县城关水电有限公司企业标准真空开关检修工艺规程Q/2CD-10205-1、主题内容与适用范围：本标准规定了真空开关安装、调整、维护保养等方面的要求。本标准适用于我公司真空开关。2、引用标准：电力工业标准电气卷《开关设备》我公司真空开关使用说明书其他有关开关检修手册3、真空开关概述：3.1真空开关是中等电压最具发展前途的开关电器之一，也是目前最能全面地满足现代化要求的电力开关，它具有体积小、重要轻、寿命长、可靠性高、不污染环境、无火灾和爆炸危险、维护简单等一系列优点，故而得到了广泛地应用。九十年代以来，国内第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页的真空开关也获得了前所未有的发展。3.2真空开关的绝缘和灭弧介质是真空，通常真空状态划分为：粗真空：真空压力1.01×105—1.33×102Pa低真空：真空压力1.33×102—1.33×10-1Pa高真空：真空压力1.33×10-1—1.33×10-6Pa超高真空：真空压力1.33×10-6—1.33×10-10Pa极高真空：真空压力＜1.33×10-10Pa而真空开关的真空灭弧室一般工作于高真空区域。3.3真空电弧的产生：真空开关电极在分离瞬间，电流将收缩到刚分离的某一点或某几点上,表现为电极间的电阻剧烈的增大和温度的迅速提高。直至发生电极金属的蒸发，同时形成极高的电场强度，导致强烈的场致发射和间隙击穿，继而形成真空电弧。之后，阴极表面局部区域的金属不断融化和蒸发，以维持真空电弧。3.4真空开关的灭弧原理：真空灭弧室在切断电流的时候，有电弧产生。导致灭弧室内的温度迅速提高，同时由于特殊的触头结构，电极间将产生纵向或横向磁场。交流电过零瞬间,在电场的作用下，真空弧柱内的荷电粒子将以极高的速度飞向四周，并被器壁吸付或吸收。加之真空灭弧室内的气体很稀薄，分子之间或分子与荷电质子之间的平均自由程很长，碰撞产生新的载流子的几率几乎为零。由于真空灭弧室内缺少足够的载流子，当电极间重新出现电压时，电弧不再产生，电流就被切断。3.5真空开关的弊病：第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页Q/2CD-10205-真空开关在使用中有可能产生过电压,给电力系统或其他设备的绝缘带来损坏。产生过电压的原因形形色色，较为复杂。但随着国内外专家的不断努力，已经取得了大量的成果，过电压问题已经搞的比较清楚，防护措施日趋完善和可靠。4、真空开关的结构特点：真空开关主要由真空灭弧室（开关管）和操动机构组成。4.1真空灭弧室的结构：主要由气密绝缘外壳、导电电极、屏敝极、波纹管和其它零部件组成。4.1.1气密绝缘系统由玻璃、陶瓷或微晶玻璃制成的气密绝缘筒、动端盖板、定端盖板、不锈钢波纹管组成。4.1.2导电系统由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆组成。4.1.3屏蔽系统包括屏蔽筒、屏蔽罩及其他零件。其主要作用是：防止触头燃弧过程中产生大量的金属蒸气和液滴喷溅，污染绝缘外壳的内壁，避免造成真空灭弧室外壳的绝缘强度下降或产生闪络；改善真空灭弧室的电场分布；有利于真空灭弧室外壳的小形化；吸收一部分电弧能量，冷疑电弧生成物。4.2操动机构4.2.1对操动机构的要求：4.2.1.1必须足以克服短路电动力的阻碍，即必须具有关合短路故障的能力。4.2.1.2当操动机构电压为80%Ue时，操动机构应能使真空开关具有关合短路故障的第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页能力；当操动机构电压为110%Ue时，操动机构不应出现操作力，冲击过大等原因使真空开关的零部件损坏。4.2.1.3必须保持合闸良好，电动分闸、手动分闸良好，自由脱扣装置应灵活可靠。4.2.1.4真空开关主要的操动机构形式：主要有电磁式和弹簧式操动机构。第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页Q/2CD-10205-20015真空开关的使用环境：5.1周围空气温度：上限+40度，下限-15度；5.2海拔1000米；5.3相对湿...
