通信设备安装工程施工监理作业指南VIP专享VIP免费

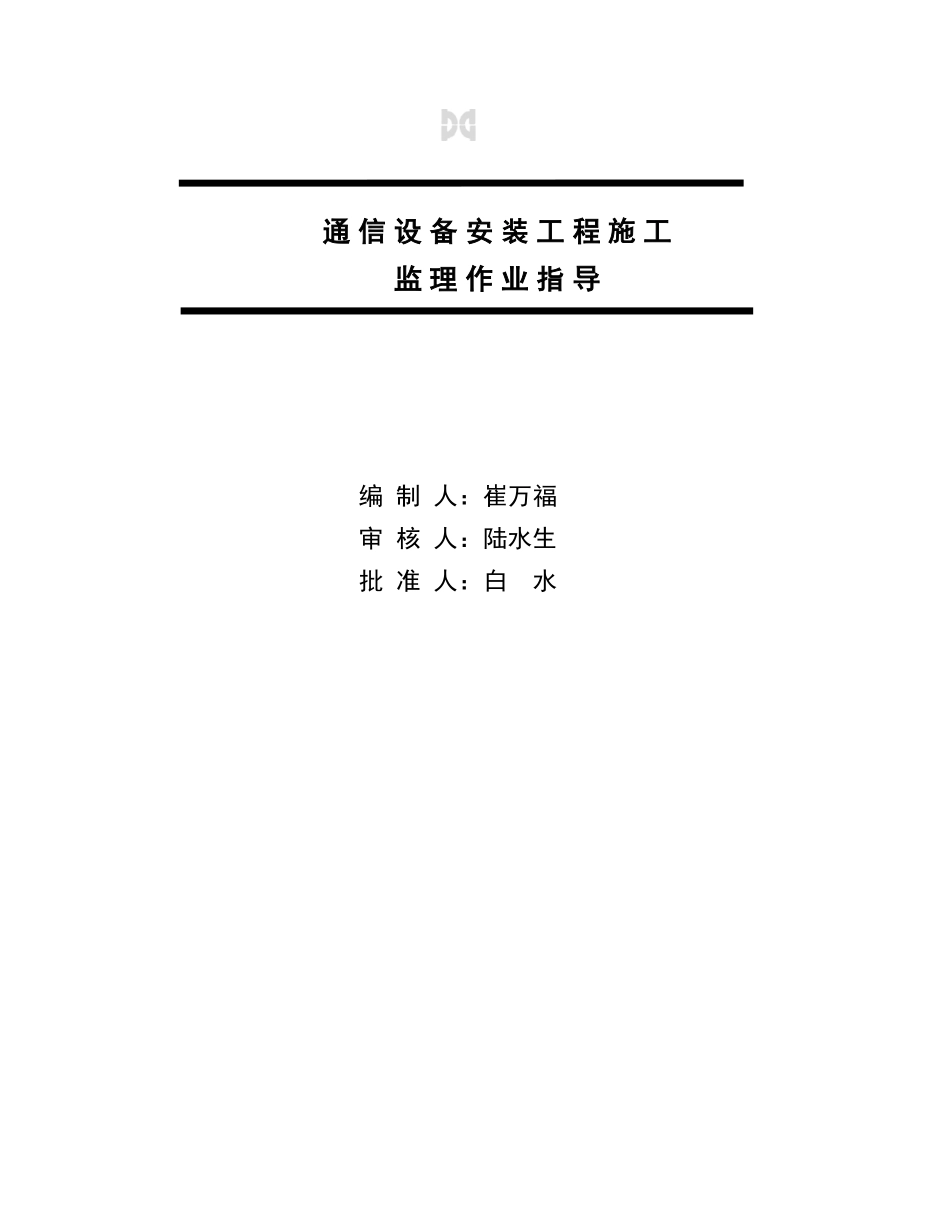

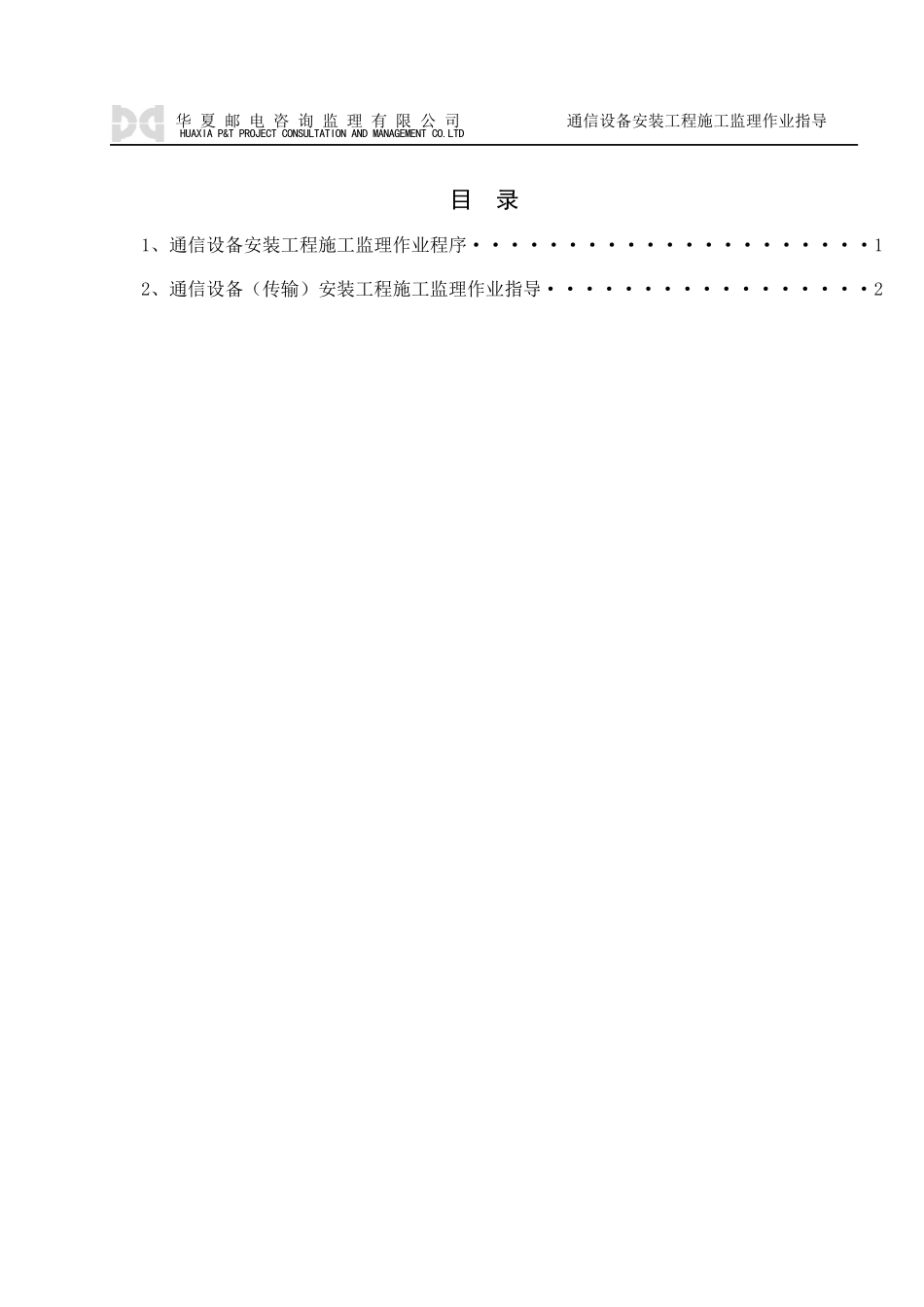

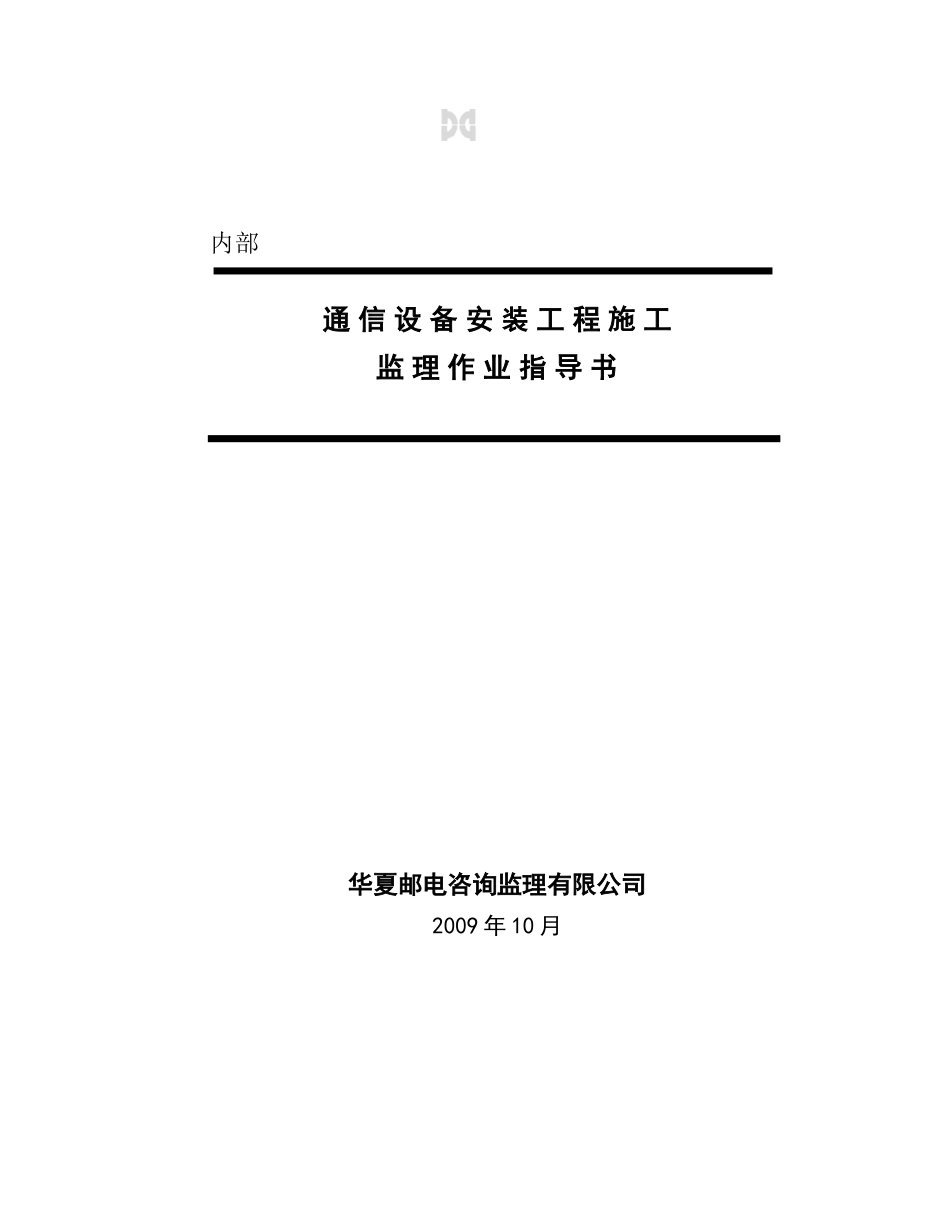

内部通信设备安装工程施工监理作业指导书华夏邮电咨询监理有限公司2009年10月通信设备安装工程施工监理作业指导编制人：崔万福审核人：陆水生批准人：白水华夏邮电咨询监理有限公司通信设备安装工程施工监理作业指导HUAXIAP&TPROJECTCONSULTATIONANDMANAGEMENTCO.LTD目录1、通信设备安装工程施工监理作业程序·····················12、通信设备（传输）安装工程施工监理作业指导·················2第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页3、移动通信设备（G网）安装工程施工监理作业指导················81、通信设备安装工程施工监理作业程序工序监理工作内容监理方法及手段监理依据形成文件及编报人（单位）机房环境安全检查土建、装修、市电、照明、安全、温湿度目测、丈量，检查，测量。设计、规范、验收资料A4-1表报验施工单位器材、设备检查检验主要设备材料品种、规格、数量；产品合格证、入网许可证、质量证明；外观目测、查验合同、设计A9表报验施工单位设备安装安装位置、固定、垂直度、平行度、缝隙、标识巡视、丈量、查验设计、规范A4-15表报验；施工单位铁架安装安装位置误差、列铁架呈直线偏差巡视、丈量设计、规范A4-14表报验施工单位电缆走道安装水平偏差、垂直偏差水平尺、吊垂测量设计、规范电缆槽道安装列间槽道应成一直线，左右偏差、两列槽道拼接处水平度偏差丈量设计、规范线缆布放三线分离、间距、路由、弯曲半径、标识、焊点巡视、查验设计、规范A4-16表报验施工单位电力电缆路由、线端≥10m㎡查验应用接线鼻线间绝缘交流电源线芯线间和芯线对地的绝缘电阻500v摇表查验设计、规范直流馈电线正负线对地绝缘电阻500v摇表查验设计、规范线间不同材料时其接触处查验涂防氧化剂保护地线设备机壳与地排之间连线查验设计、规范天馈系统天线位置、高度、方位角、倾斜角、固定、防雷接地巡视、测量设计A4-13表报验施工单位馈线固定、走向、弯曲、接头、密封、防雷接地、驻波比、避水弯巡视、查验设计、规范设备加电旁站检查开关、熔丝、电路板、告警信号旁站、查验设计、告警准确A4-17表报验施工单位设备检测测试设备检查及本机测试、系统性能测试及功能检查旁站、仪表测试设计、规范公务联络功能选址呼叫、群呼、广播查验设计、规范网管系统检查故障管理、性能管理、配置管理、安全管理、其他功能查验设计、规范第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页电池架安装位置偏差、水平偏差巡视、丈量规范A4-15表报验施工单位电池安装间隔偏差、开路电压丈量、万用表设计、规范开关电源设备通电测试检验运行数据，设置参数，三遥功能。查验设计、技术说明A4-17表报验施工单位第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页2、通信设备（传输）安装工程施工监理作业指导工序监理工作内容监理方法及手段监理依据形成文件及编报人（单位）机房环境安全检查土建已竣工、装修完工；照明、市电正常；预留孔洞及预埋件；温/湿度目测、检查、测量；万用表、温湿度计、直尺、设计、规范、竣工资料A4-1表报验施工单位地面水平度测量、水平尺≤2mm/㎡地面荷载查验承重报告、普通600kg/㎡、电池800Kg/㎡接地测量、查验记录；地阻仪设计防震、消防、检查设计、规范器材、设备检查包装、外观检查目测包装要求A9表报验施工单位检验材料、型号、规格、数量、查验合同、设计、质量证明文件检查设备合格证、入网许可证、质量证明文件查验合同、设计、质量证明文件设备安装安装位置、巡视、丈量、设计≤10mmA4-15表报验施工单位垂直度吊锤测量规范≤1‰大列恻呈直线丈量规范≤15mm缝隙丈量规范≤3mm固定查验规范、牢固、同类一致标识查验设计、维护要求电缆槽道、铁架安装安装位置误差、巡视、丈量设计、规范≤50mmA4-14表报验施工单位列铁架呈直线偏差丈量规范≤30mm颜色目测规范、一致吊挂安装垂直目测规范应使槽道、走线架下沿保持在同一水平面，当确需安装在承重梁上时...
