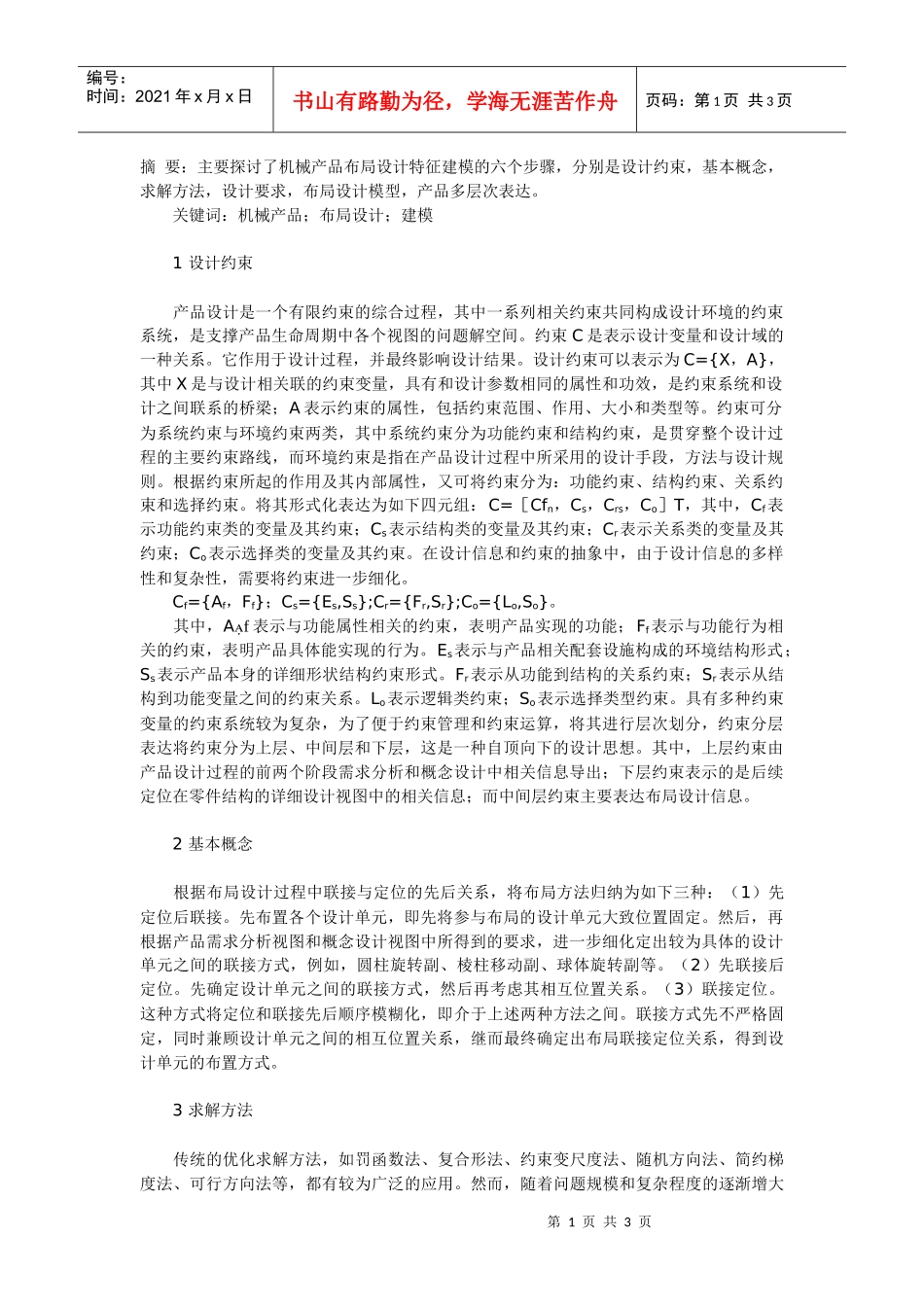

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页摘要：主要探讨了机械产品布局设计特征建模的六个步骤，分别是设计约束，基本概念，求解方法，设计要求，布局设计模型，产品多层次表达。关键词：机械产品；布局设计；建模1设计约束产品设计是一个有限约束的综合过程，其中一系列相关约束共同构成设计环境的约束系统，是支撑产品生命周期中各个视图的问题解空间。约束C是表示设计变量和设计域的一种关系。它作用于设计过程，并最终影响设计结果。设计约束可以表示为C={X，A}，其中X是与设计相关联的约束变量，具有和设计参数相同的属性和功效，是约束系统和设计之间联系的桥梁；A表示约束的属性，包括约束范围、作用、大小和类型等。约束可分为系统约束与环境约束两类，其中系统约束分为功能约束和结构约束，是贯穿整个设计过程的主要约束路线，而环境约束是指在产品设计过程中所采用的设计手段，方法与设计规则。根据约束所起的作用及其内部属性，又可将约束分为：功能约束、结构约束、关系约束和选择约束。将其形式化表达为如下四元组：C=［Cfn，Cs，Crs，Co］T，其中，Cf表示功能约束类的变量及其约束；Cs表示结构类的变量及其约束；Cr表示关系类的变量及其约束；Co表示选择类的变量及其约束。在设计信息和约束的抽象中，由于设计信息的多样性和复杂性，需要将约束进一步细化。Cf={Af，Ff}；Cs={Es,Ss};Cr={Fr,Sr};Co={Lo,So}。其中，Af表示与功能属性相关的约束，表明产品实现的功能；Ff表示与功能行为相关的约束，表明产品具体能实现的行为。Es表示与产品相关配套设施构成的环境结构形式；Ss表示产品本身的详细形状结构约束形式。Fr表示从功能到结构的关系约束；Sr表示从结构到功能变量之间的约束关系。Lo表示逻辑类约束；So表示选择类型约束。具有多种约束变量的约束系统较为复杂，为了便于约束管理和约束运算，将其进行层次划分，约束分层表达将约束分为上层、中间层和下层，这是一种自顶向下的设计思想。其中，上层约束由产品设计过程的前两个阶段需求分析和概念设计中相关信息导出；下层约束表示的是后续定位在零件结构的详细设计视图中的相关信息；而中间层约束主要表达布局设计信息。2基本概念根据布局设计过程中联接与定位的先后关系，将布局方法归纳为如下三种：（1）先定位后联接。先布置各个设计单元，即先将参与布局的设计单元大致位置固定。然后，再根据产品需求分析视图和概念设计视图中所得到的要求，进一步细化定出较为具体的设计单元之间的联接方式，例如，圆柱旋转副、棱柱移动副、球体旋转副等。（2）先联接后定位。先确定设计单元之间的联接方式，然后再考虑其相互位置关系。（3）联接定位。这种方式将定位和联接先后顺序模糊化，即介于上述两种方法之间。联接方式先不严格固定，同时兼顾设计单元之间的相互位置关系，继而最终确定出布局联接定位关系，得到设计单元的布置方式。3求解方法传统的优化求解方法，如罚函数法、复合形法、约束变尺度法、随机方向法、简约梯度法、可行方向法等，都有较为广泛的应用。然而，随着问题规模和复杂程度的逐渐增大第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页传统优化方法易出现局部最优解等的局限性，为此许多研究人员提出了新的算法。目前研究较多的有专家系统技术，人工神经网络方法以及各种智能启发式算法，例如遗传算法、模拟退火算法和禁忌搜索法等。4设计要求通常布局设计有一定的布局目标和要求，用DR表示。布局设计要求属于产品设计约束中的环境约束，它包括产品空间体积最小，布局密度尽可能大，产品的重心尽可能低，产品装配性好，装配路径的花费经济以及布局设计中的其它限定要求和描述等。5布局设计模型在详尽分析了布局设计所涉及的各种因素的基础上，本文用布局设计模型来描述装配设计阶段的布局设计过程，简称布局模型，并将其形式化表示为如下的四元组：LDM=［DU，LC，LS，DR］T。其中，DU为设计单元；LC为布局约束；LS为求解方法；DR为设计要求。6产品多层次表达从产品发展的全生命周期过程来看，可以得到产...
