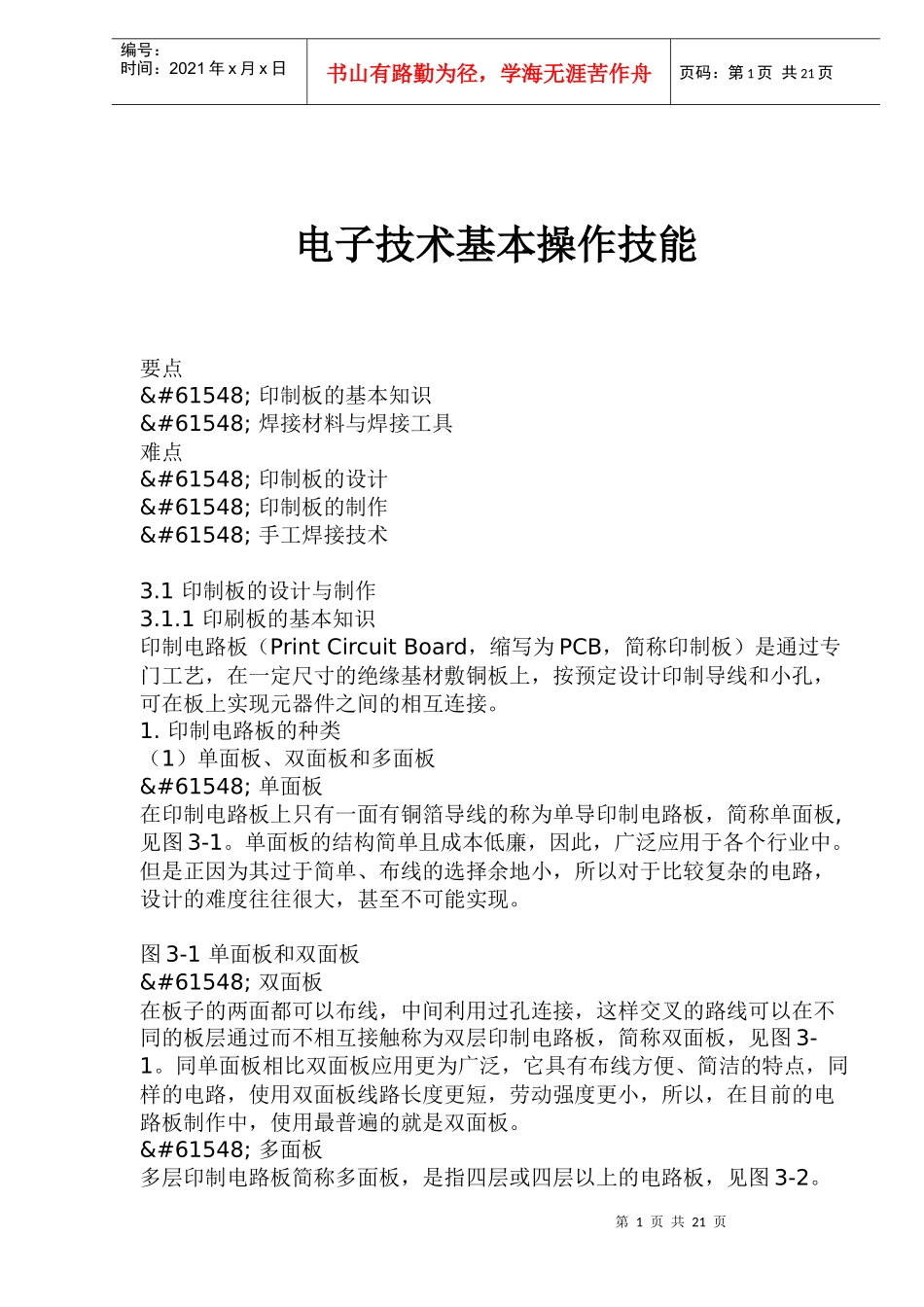

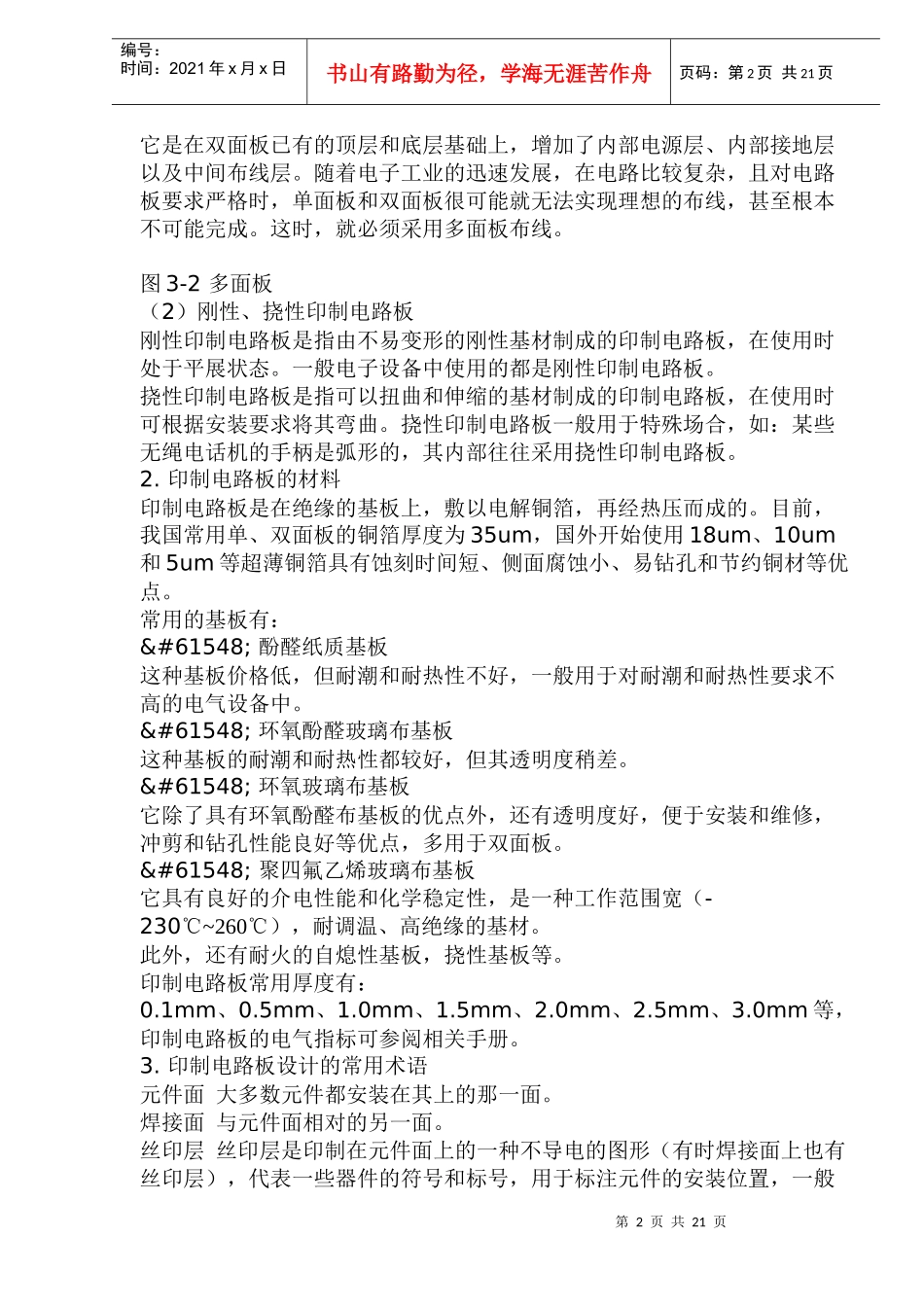

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页电子技术基本操作技能要点印制板的基本知识焊接材料与焊接工具难点印制板的设计印制板的制作手工焊接技术3.1印制板的设计与制作3.1.1印刷板的基本知识印制电路板（PrintCircuitBoard，缩写为PCB，简称印制板）是通过专门工艺，在一定尺寸的绝缘基材敷铜板上，按预定设计印制导线和小孔，可在板上实现元器件之间的相互连接。1.印制电路板的种类（1）单面板、双面板和多面板单面板在印制电路板上只有一面有铜箔导线的称为单导印制电路板，简称单面板,见图3-1。单面板的结构简单且成本低廉，因此，广泛应用于各个行业中。但是正因为其过于简单、布线的选择余地小，所以对于比较复杂的电路，设计的难度往往很大，甚至不可能实现。图3-1单面板和双面板双面板在板子的两面都可以布线，中间利用过孔连接，这样交叉的路线可以在不同的板层通过而不相互接触称为双层印制电路板，简称双面板，见图3-1。同单面板相比双面板应用更为广泛，它具有布线方便、简洁的特点，同样的电路，使用双面板线路长度更短，劳动强度更小，所以，在目前的电路板制作中，使用最普遍的就是双面板。多面板多层印制电路板简称多面板，是指四层或四层以上的电路板，见图3-2。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页它是在双面板已有的顶层和底层基础上，增加了内部电源层、内部接地层以及中间布线层。随着电子工业的迅速发展，在电路比较复杂，且对电路板要求严格时，单面板和双面板很可能就无法实现理想的布线，甚至根本不可能完成。这时，就必须采用多面板布线。图3-2多面板（2）刚性、挠性印制电路板刚性印制电路板是指由不易变形的刚性基材制成的印制电路板，在使用时处于平展状态。一般电子设备中使用的都是刚性印制电路板。挠性印制电路板是指可以扭曲和伸缩的基材制成的印制电路板，在使用时可根据安装要求将其弯曲。挠性印制电路板一般用于特殊场合，如：某些无绳电话机的手柄是弧形的，其内部往往采用挠性印制电路板。2.印制电路板的材料印制电路板是在绝缘的基板上，敷以电解铜箔，再经热压而成的。目前，我国常用单、双面板的铜箔厚度为35um，国外开始使用18um、10um和5um等超薄铜箔具有蚀刻时间短、侧面腐蚀小、易钻孔和节约铜材等优点。常用的基板有：酚醛纸质基板这种基板价格低，但耐潮和耐热性不好，一般用于对耐潮和耐热性要求不高的电气设备中。环氧酚醛玻璃布基板这种基板的耐潮和耐热性都较好，但其透明度稍差。环氧玻璃布基板它除了具有环氧酚醛布基板的优点外，还有透明度好，便于安装和维修，冲剪和钻孔性能良好等优点，多用于双面板。聚四氟乙烯玻璃布基板它具有良好的介电性能和化学稳定性，是一种工作范围宽（-230℃~260℃），耐调温、高绝缘的基材。此外，还有耐火的自熄性基板，挠性基板等。印制电路板常用厚度有：0.1mm、0.5mm、1.0mm、1.5mm、2.0mm、2.5mm、3.0mm等，印制电路板的电气指标可参阅相关手册。3.印制电路板设计的常用术语元件面大多数元件都安装在其上的那一面。焊接面与元件面相对的另一面。丝印层丝印层是印制在元件面上的一种不导电的图形（有时焊接面上也有丝印层），代表一些器件的符号和标号，用于标注元件的安装位置，一般第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页通过丝印的方法，将绝缘的白色涂料印制在元件面上。阻焊图它是为了防止需要焊接的印制导线被焊接而绘制的一种图形。在制板过程中，可根据阻焊图的要求将不需要焊接的地方涂一层阻焊剂，只露出需要焊接的部位。使用CAD软件设计PCB时，当焊接面和元件面设计完成后，软件可自动生成阻焊图。焊盘用于连接和焊接元件的一种导电图形。金属化孔金属化孔也称为通孔，孔壁沉积有金属的孔，主要用于层间导电图形的电气连接。通孔通孔也称为中继孔，是用于导线转接的一种金属孔。通孔一般只用于电气连接...
