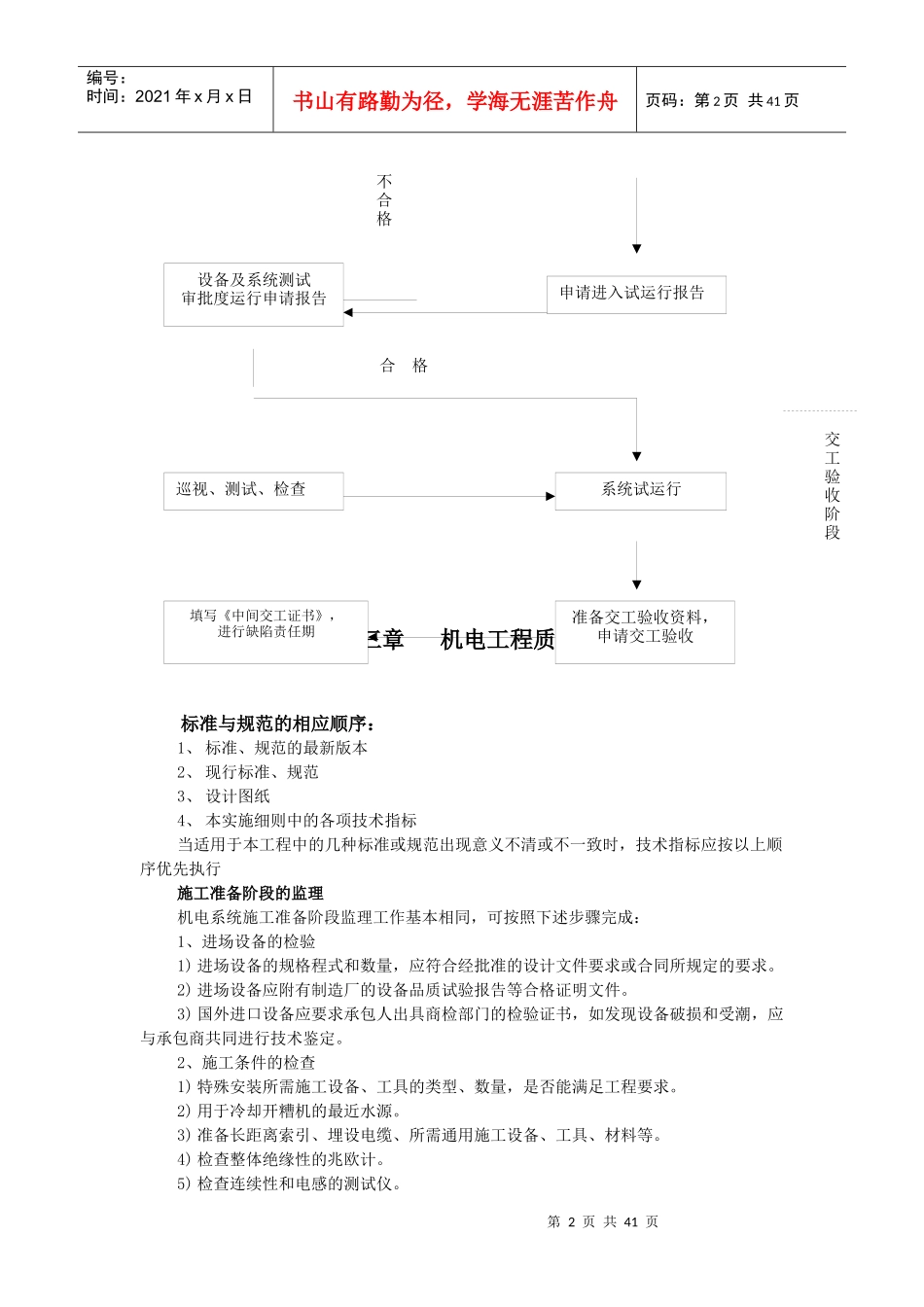

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页机电工程质量监理第一章监理工作质量控制程序机电系统安装调试质量监理工程程序监理承包人参与施工组织设计、审批图纸进行施工组织设计、编制施工图审批承包人人员、设备、质量保证体系厂检、现场清点、材料检验、设备组织技术管理人员，建立质量保证体系，准备施工机械，采集材料、机电设备，编程软件签发开工令开工申请报告旁站、测试设备安装、测试分系统测试施工准备阶段施工阶段不合格合格第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页第三章机电工程质量监理标准与规范的相应顺序：1、标准、规范的最新版本2、现行标准、规范3、设计图纸4、本实施细则中的各项技术指标当适用于本工程中的几种标准或规范出现意义不清或不一致时，技术指标应按以上顺序优先执行施工准备阶段的监理机电系统施工准备阶段监理工作基本相同，可按照下述步骤完成：1、进场设备的检验1)进场设备的规格程式和数量，应符合经批准的设计文件要求或合同所规定的要求。2)进场设备应附有制造厂的设备品质试验报告等合格证明文件。3)国外进口设备应要求承包人出具商检部门的检验证书，如发现设备破损和受潮，应与承包商共同进行技术鉴定。2、施工条件的检查1)特殊安装所需施工设备、工具的类型、数量，是否能满足工程要求。2)用于冷却开糟机的最近水源。3)准备长距离索引、埋设电缆、所需通用施工设备、工具、材料等。4)检查整体绝缘性的兆欧计。5)检查连续性和电感的测试仪。设备及系统测试审批度运行申请报告巡视、测试、检查申请进入试运行报告填写《中间交工证书》，进行缺陷责任期系统试运行准备交工验收资料，申请交工验收交工验收阶段不合格合格第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页6)检查机房、配电室的供电，防雷接地（或联合接地）的条件能满足设计或技术规范的要求，地面、墙面的预留孔洞、地槽、预埋件是否符合设计文件要求。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页第一节通信管道质量监理一、通信管道工程1.施工用材料监理(1)检查工程使用钢材的材质、规格、型号是否符合设计文件的规定，并不得有锈片剥落或严重锈蚀。(2)检查管材的材质、规格、型号是否符合设计文件的规定。管的内径应与插口外径吻合。(3)检查各种铁件的材质，规格及防锈处理是否符合设计文件的规定，不得有歪斜、扭曲、飞刺、断裂或破损。铁件的防锈处理和镀层应均匀完整，表面光洁、无脱落、无气泡等缺陷。人（手）(4)检查工程中用于砌筑的普通粘土砖或混凝土砌块品种、标号是否符合设计文件规定，其外形应完整，耐水性能好。严禁使用耐水性差、遇水后强度降低的炉渣砖矽酸盐砖等。用砖的标号、强度应符合表25的规定。表25砖标号抗压强度Mpa(kgf/cm2)抗折强度N/cm2(kgf/cm2)平均值最小值平均值最小值757.35(75)4.90(50)176.52(18)88.26(9)1009.81(100)7.36(75)215.75(22)107.87(11)(5)检查施工中采用的石料、砂、水等质地是否符合YDJ30-90《通信管道工程施工及验收技术规范》中的有关规定。孔铁盖的技术要求：①人（手）孔铁盖装置的规格应符合标准图的规定；其材质应是灰口铁铸造，其抗拉强度应小于11.77Mpa（即1200kgf/cm2）。铸铁质地坚实，铸件表面应完整，无飞刺、砂眼等缺陷。铸件的防锈处理应均匀完好。②铁盖与口圈盖应吻合，盖合后应平稳、不翘动：铁盖的外缘与口圈的内缘间隙应不大于3mm；铁盖与口圈盖合后，铁盖边缘应高于口圈1～3mm。③人（手）孔内装设的铁支架及电缆托板，应使用铸钢（码钢或球墨铸铁）或型钢制成，不得用铸铁制品。拉力环应采用普通碳素圆钢制成，全部做镀锌防锈处理。硅芯管的技术要求：第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页本工程采用Φ40/33㎜高密度聚乙烯硅芯管。主要技术指标应符合《公路地下通信管道高密度聚乙烯硅芯塑料管》（JT/T496-2004）的技术要求...
