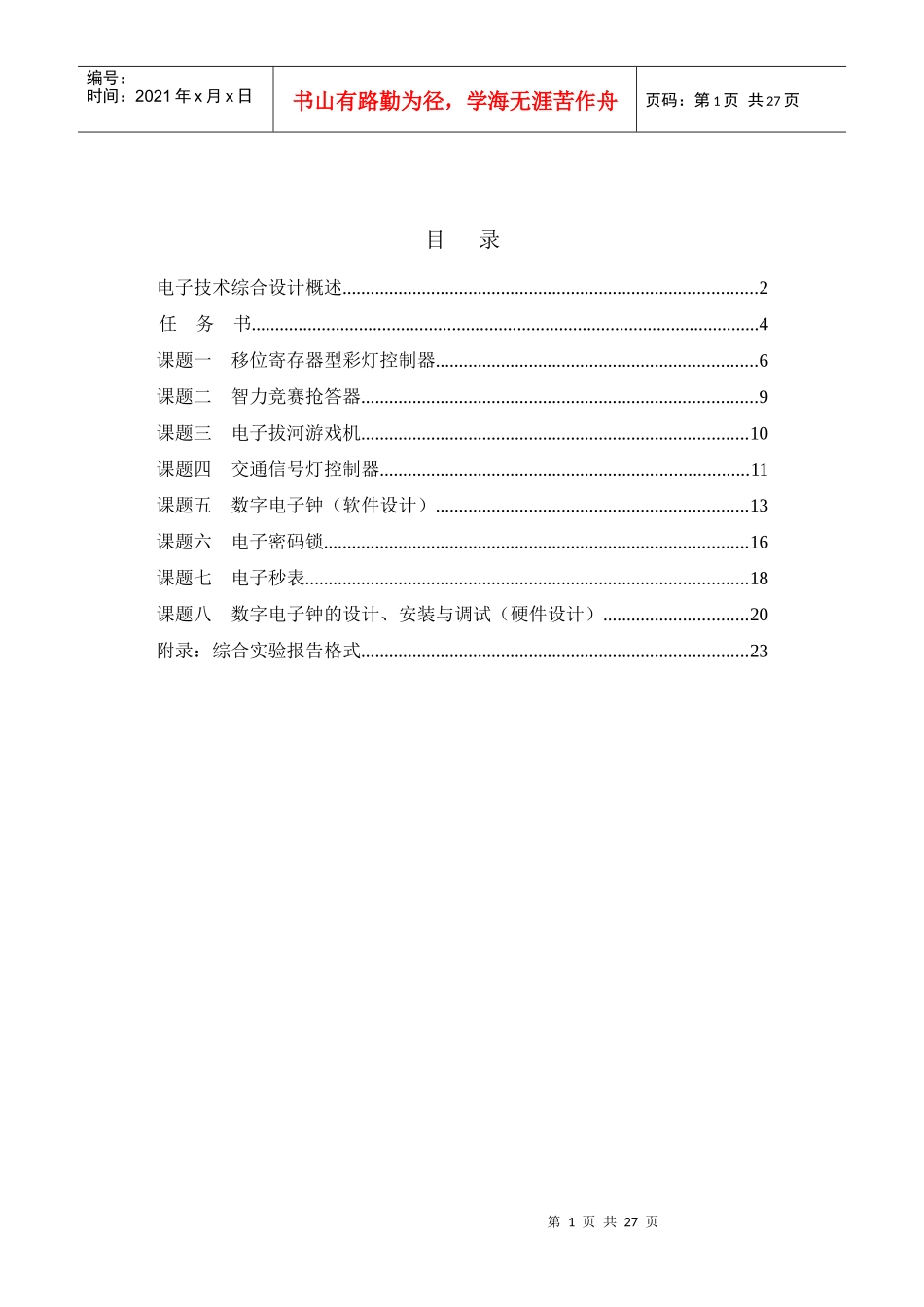

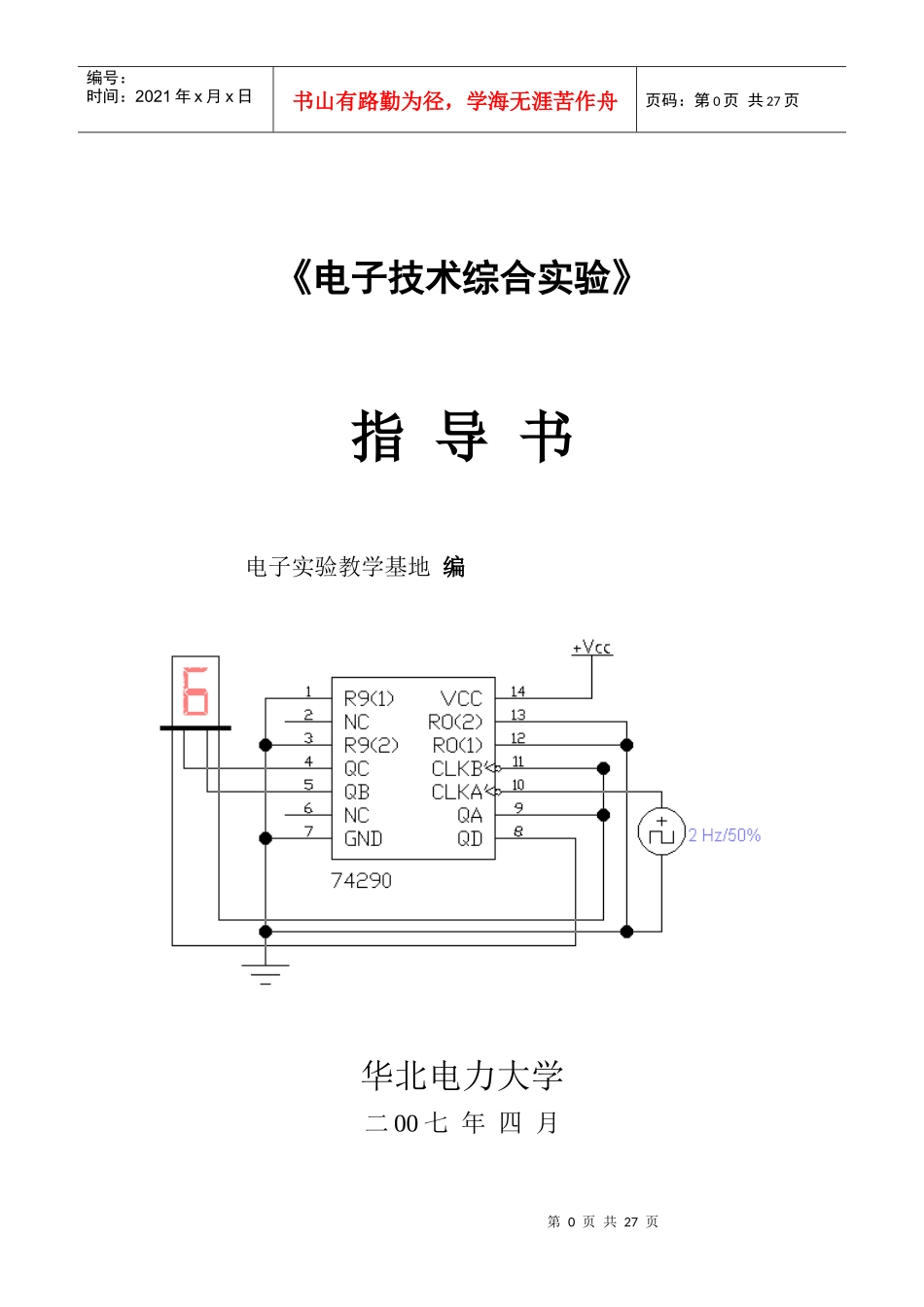

第0页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共27页《电子技术综合实验》指导书电子实验教学基地编华北电力大学二00七年四月第1页共27页第0页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页目录电子技术综合设计概述.........................................................................................2任务书.............................................................................................................4课题一移位寄存器型彩灯控制器.....................................................................6课题二智力竞赛抢答器.....................................................................................9课题三电子拔河游戏机...................................................................................10课题四交通信号灯控制器...............................................................................11课题五数字电子钟（软件设计）...................................................................13课题六电子密码锁...........................................................................................16课题七电子秒表...............................................................................................18课题八数字电子钟的设计、安装与调试（硬件设计）...............................20附录：综合实验报告格式...................................................................................23第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页电子技术综合设计概述综合电子技术设计是电子技术课程的综合实践教学环节，既涉及到许多理论知识（总体方案设计与方法），又涉及到许多实践知识与技能（安装、调试与测量技术）。通过学生独立进行某一课题的设计、安装和调试来完成，因此它是对学生电子技术课程学习的综合性训练。随着电子技术的迅速发展，电子电路的应用日益广泛，由电子电路组成的控制系统、测量系统、通信系统等电子技术产品已经深入到各个领域，电子电路的设计越来越显示出其实用性和重要性。一、电子技术综合设计的基本要求1、能够根据设计任务和指标要求，综合运用电子技术课程中所学到的理论知识与实践技能独立完成一个设计课题。2、根据课题需要选学参考书籍，查阅手册、图表等有关文献资料。要求通过独立思考、深入钻研课程设计中所遇到的问题，培养自己分析、解决问题的能力。3、进一步熟悉常用电子器件的类型和特性，掌握合理选用的原则。4、学会电子电路的安装与调试技能，掌握常用仪器设备的正确使用方法。利用“观察、判断、实验、再判断”的基本方法，解决实验中出现的问题。5、学会撰写课程设计总结报告。6、通过课程设计，逐步形成严肃认真、一丝不苟、实事求是的工作作风和科学态度，培养学生树立一定的生产观点、经济观点和全局观点。要求学生在设计过程中，坚持勤俭节约的原则，从现有条件出发，力争少损坏元件。7、在课程设计过程中，要做到爱护公物、遵守纪律、团结协作、注意安全。二、电子技术综合设计的方法与步骤在科研和生产实践中，电子系统设计的最终目标是做出生产样机或定型产品。整个设计过程大致可分为以下几个阶段：1、方案设计方案设计是根据给定的技术指标和条件，设计出完整的电路，通常把这一阶段称为“预设计”。本阶段的主要任务是准备好实验资料，包括：画出系统的逻辑框图，标出主要单元电路、数据通路、输入、输出及主要控制信号，画出单元电路的详细逻辑图和装配图，同时配以文字说明，简明解释系统的工作原理，并指出采用的某些技巧或一些巧妙假设。2、方案试验对所选定的方案进行组装调试。实践证明，由于生产实际的复杂性和电子元器件参数第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页的分散性，再加上设计者开始经验...
