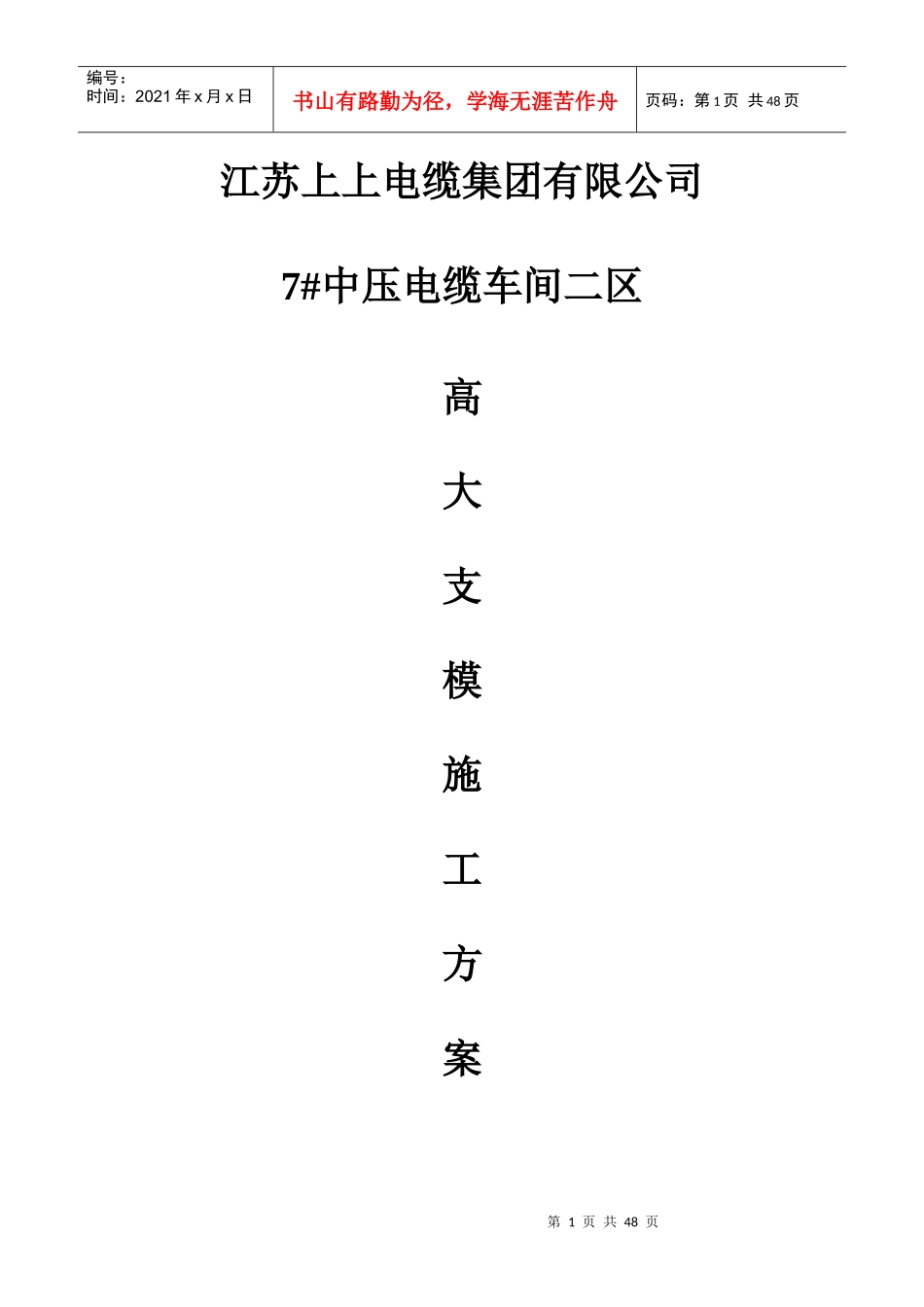

电缆集团有限公司7二区高大支模结构施工方案VIP免费

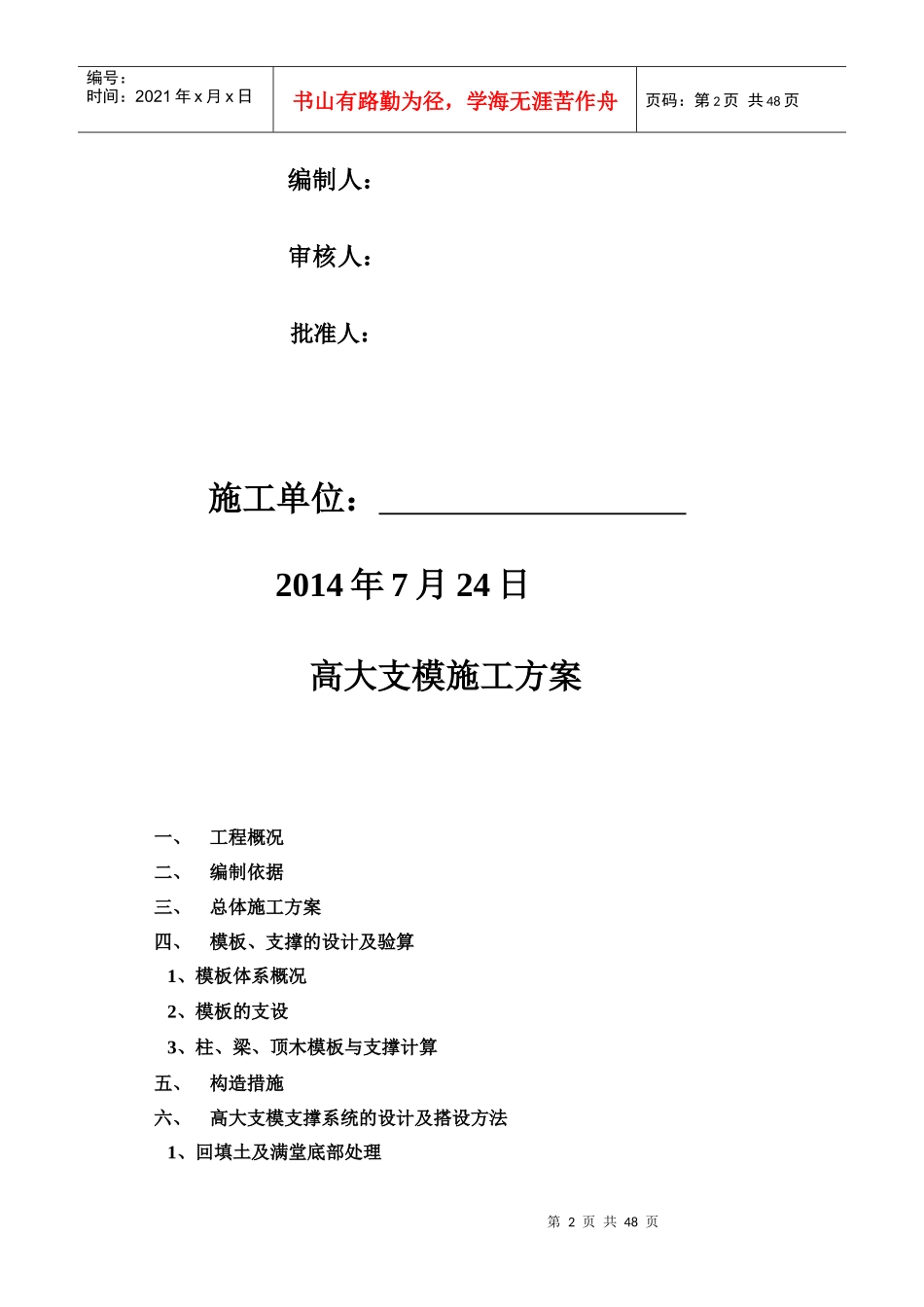

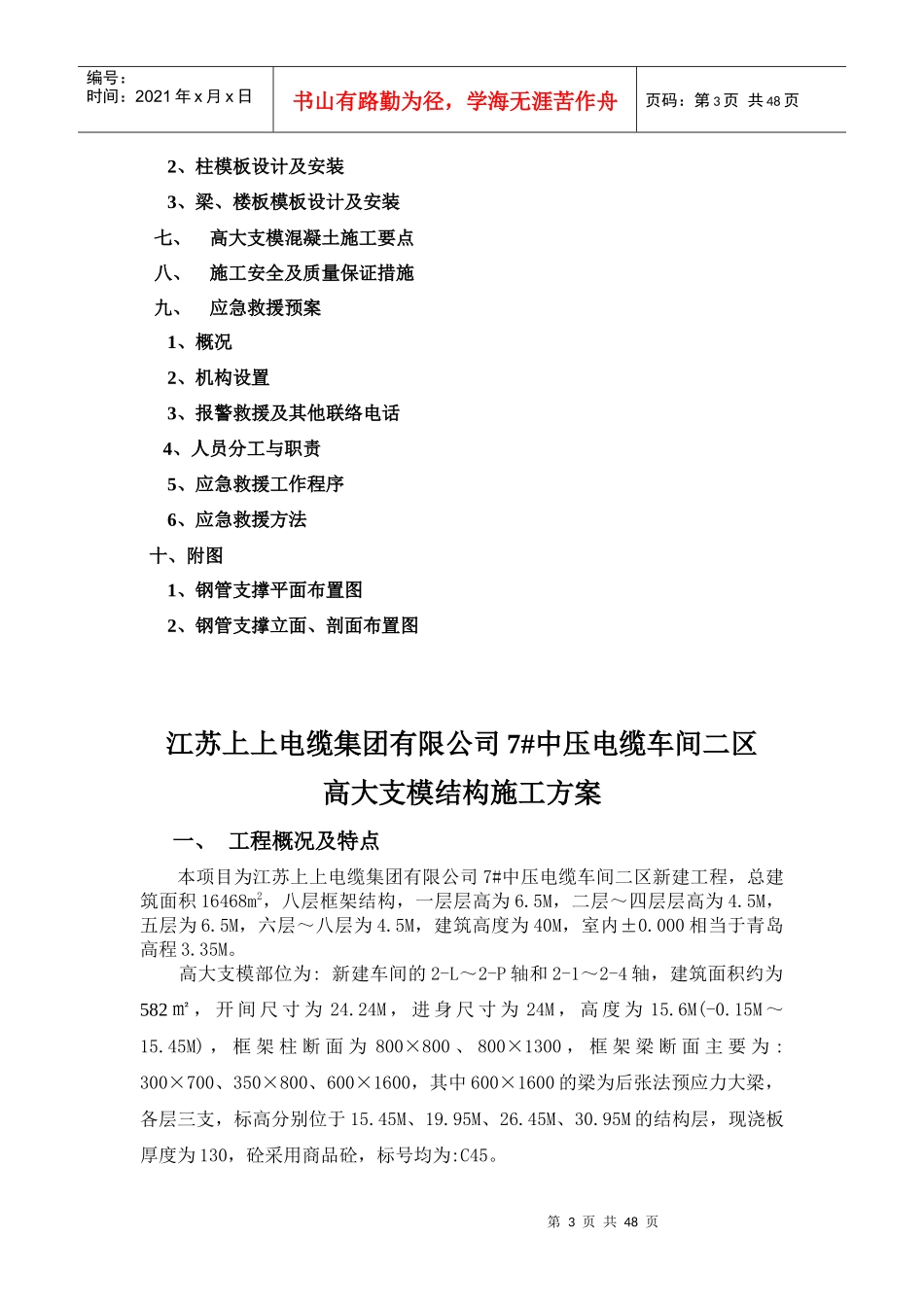

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页江苏上上电缆集团有限公司7#中压电缆车间二区高大支模施工方案第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页编制人：审核人：批准人：施工单位：2014年7月24日高大支模施工方案一、工程概况二、编制依据三、总体施工方案四、模板、支撑的设计及验算1、模板体系概况2、模板的支设3、柱、梁、顶木模板与支撑计算五、构造措施六、高大支模支撑系统的设计及搭设方法1、回填土及满堂底部处理第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页2、柱模板设计及安装3、梁、楼板模板设计及安装七、高大支模混凝土施工要点八、施工安全及质量保证措施九、应急救援预案1、概况2、机构设置3、报警救援及其他联络电话4、人员分工与职责5、应急救援工作程序6、应急救援方法十、附图1、钢管支撑平面布置图2、钢管支撑立面、剖面布置图江苏上上电缆集团有限公司7#中压电缆车间二区高大支模结构施工方案一、工程概况及特点本项目为江苏上上电缆集团有限公司7#中压电缆车间二区新建工程，总建筑面积16468m2，八层框架结构，一层层高为6.5M，二层～四层层高为4.5M，五层为6.5M，六层～八层为4.5M，建筑高度为40M，室内±0.000相当于青岛高程3.35M。高大支模部位为:新建车间的2-L～2-P轴和2-1～2-4轴，建筑面积约为582㎡，开间尺寸为24.24M，进身尺寸为24M，高度为15.6M(-0.15M～15.45M)，框架柱断面为800×800、800×1300，框架梁断面主要为:300×700、350×800、600×1600，其中600×1600的梁为后张法预应力大梁，各层三支，标高分别位于15.45M、19.95M、26.45M、30.95M的结构层，现浇板厚度为130，砼采用商品砼，标号均为:C45。第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页以上结构具有截面大、楼层高、跨度大、荷载大等特点，根据这些特点，为确保施工生产的安全正常进行，同时解决高大模板支设的难题，特编制本方案。本方案主要是对本工程高大支模系统进行设计及验算，详见附后计算书。二、编制依据1.江苏上上电缆集团有限公司7#中压电缆车间2区新建项目施工图纸；2.混凝土结构工程施工及验收规范GB50204-2002；3.建筑施工模板安全技术规范JGJ162-2008；4.建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；5.建筑施工安全检查标准(JGJ59-2011)；6.建筑施工高处作业安全技术规范(2011版)；7.江苏省建筑工程高大支模施工安全管理办法。三、总体施工方案根据本工程特点，为保证施工的安全，确保工期及成本节约，通过分析对比，决定采用满堂钢管架(φ48MM×3MM)和木模板的支撑体系。模板选用长度×宽度为1220mm×2440mm，厚度为16mm的多层夹板，方木截面尺寸为40mm×90mm。由于高支模的梁截面尺寸比较大，最大梁为600mm×1600mm，而且上层施工时，下层钢管支撑不能拆除，因此钢管支撑架设时，该部位回填土的处理及底部加固相当重要，具体施工程序及相关安排如下:1、分层夯填基础及地面回填土(密实度≥95%)2、满浇200厚C20砼垫层3、架设落地满堂钢管架，同时分层焊接、绑扎柱钢筋4、分层支设柱模板5、检查、验收柱模板及支撑体系并加固整改到位6、分层浇筑柱砼7、安装顶板结构模板8、检查、验收顶板结构模板及支撑体系并加固整改到位第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页9、绑扎顶板结构层钢筋10、再次检查、验收模板支撑体系确认无问题后，会同监理和建设方对钢筋、模板进行隐蔽验收，合格后签发砼浇筑令11、召开混凝土施工前的班前会议，对施工顺序、重点施工部位和难度较大部位进行技术交底和安全交底12、浇筑混凝土13、待结构层砼强度达到75%时，架设上部满堂钢管架。由于下层130厚的C45钢筋砼现浇板已浇好，只要下层现浇结构的模板和支撑不拆除，钢管底部不需要加固处理，只要在钢管支撑下垫一层100×100×6MM厚的钢板，即可确保其钢管支撑的安全。14、浇筑第五层楼面时，下面四层支撑不...
