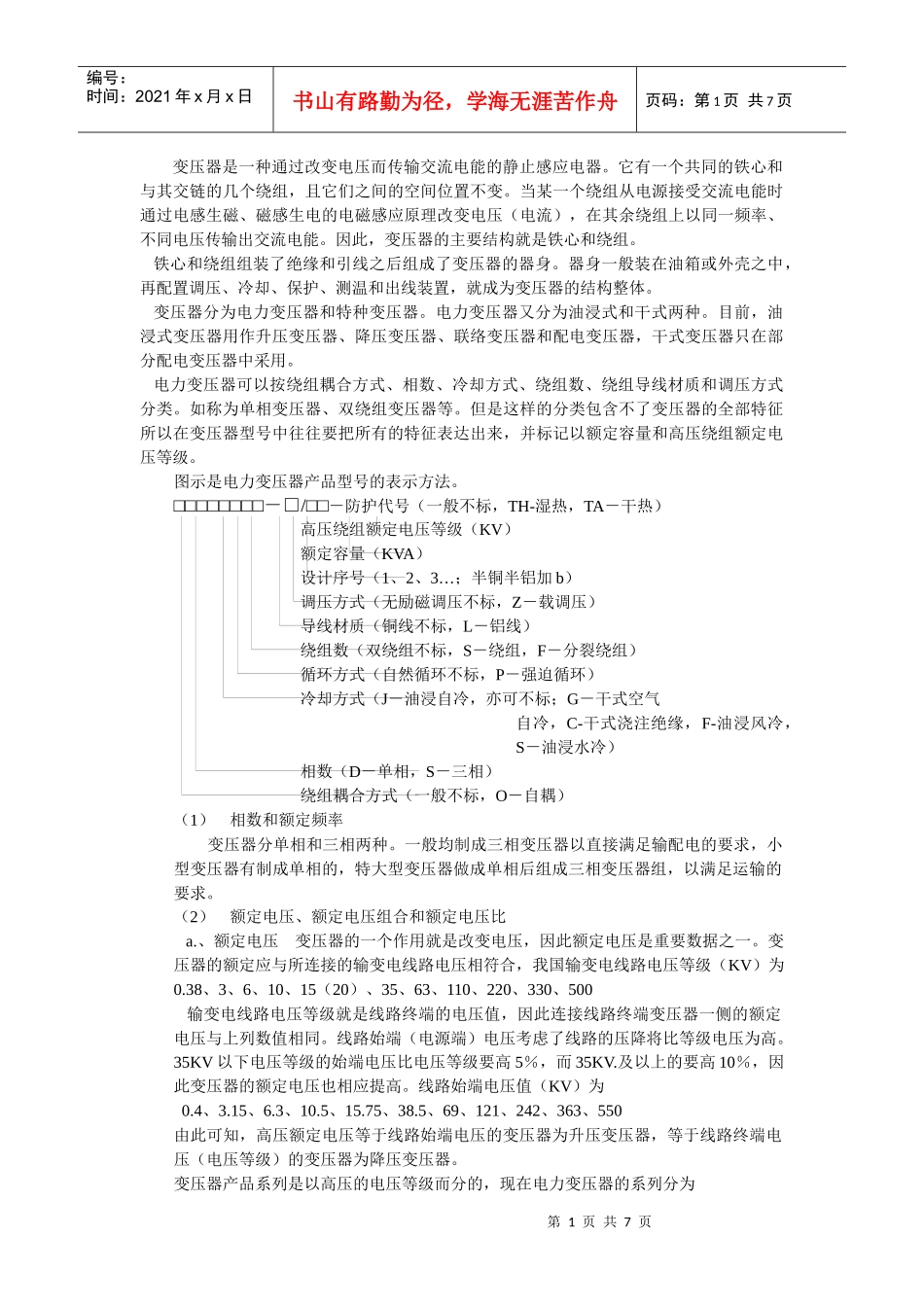

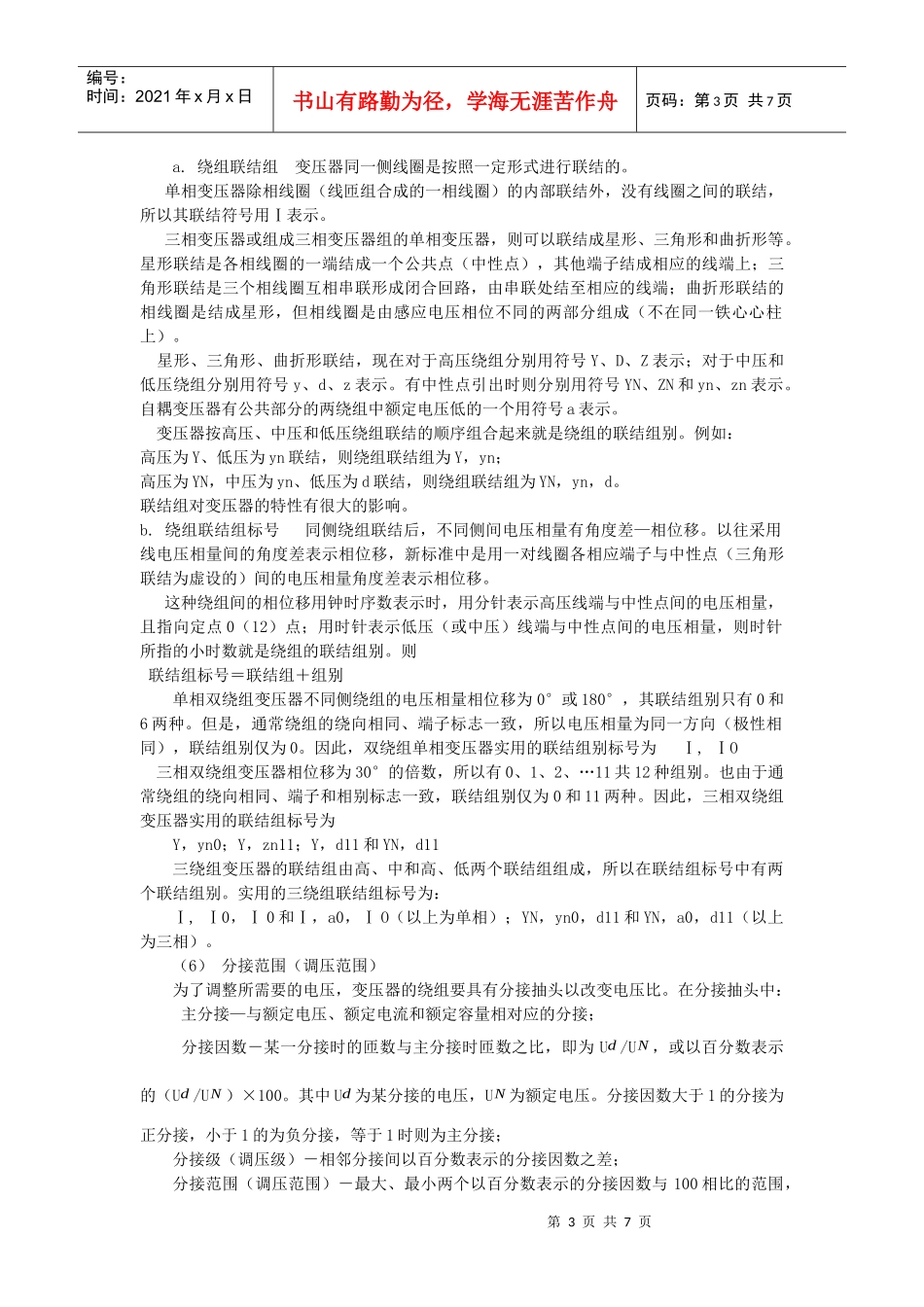

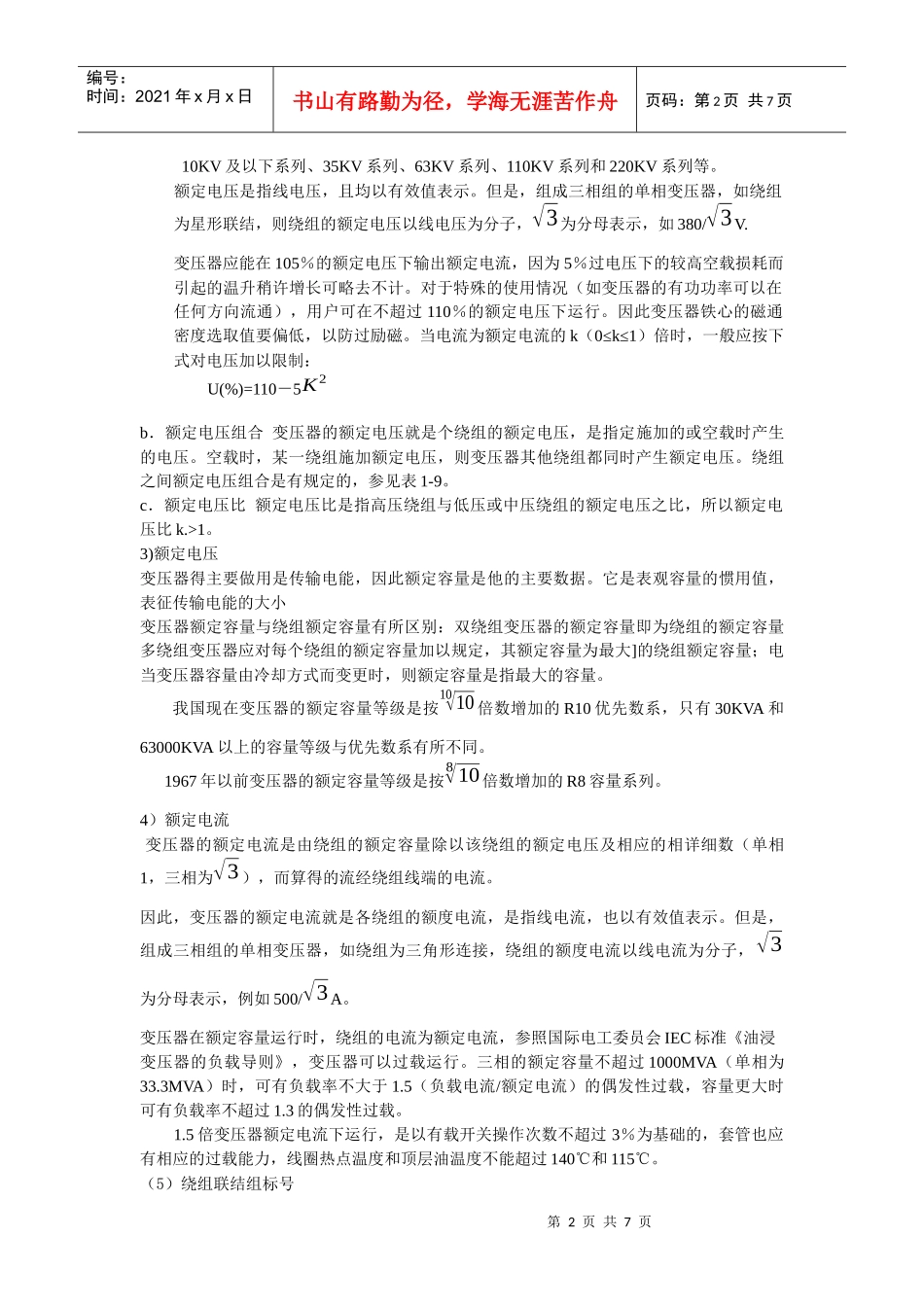

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页变压器是一种通过改变电压而传输交流电能的静止感应电器。它有一个共同的铁心和与其交链的几个绕组，且它们之间的空间位置不变。当某一个绕组从电源接受交流电能时通过电感生磁、磁感生电的电磁感应原理改变电压（电流），在其余绕组上以同一频率、不同电压传输出交流电能。因此，变压器的主要结构就是铁心和绕组。铁心和绕组组装了绝缘和引线之后组成了变压器的器身。器身一般装在油箱或外壳之中，再配置调压、冷却、保护、测温和出线装置，就成为变压器的结构整体。变压器分为电力变压器和特种变压器。电力变压器又分为油浸式和干式两种。目前，油浸式变压器用作升压变压器、降压变压器、联络变压器和配电变压器，干式变压器只在部分配电变压器中采用。电力变压器可以按绕组耦合方式、相数、冷却方式、绕组数、绕组导线材质和调压方式分类。如称为单相变压器、双绕组变压器等。但是这样的分类包含不了变压器的全部特征所以在变压器型号中往往要把所有的特征表达出来，并标记以额定容量和高压绕组额定电压等级。图示是电力变压器产品型号的表示方法。□□□□□□□□－□/□□－防护代号（一般不标，TH-湿热，TA－干热）高压绕组额定电压等级（KV）额定容量（KVA）设计序号（1、2、3…；半铜半铝加b）调压方式（无励磁调压不标，Z－载调压）导线材质（铜线不标，L－铝线）绕组数（双绕组不标，S－绕组，F－分裂绕组）循环方式（自然循环不标，P－强迫循环）冷却方式（J－油浸自冷，亦可不标；G－干式空气自冷，C-干式浇注绝缘，F-油浸风冷，S－油浸水冷）相数（D－单相，S－三相）绕组耦合方式（一般不标，O－自耦）（1）相数和额定频率变压器分单相和三相两种。一般均制成三相变压器以直接满足输配电的要求，小型变压器有制成单相的，特大型变压器做成单相后组成三相变压器组，以满足运输的要求。（2）额定电压、额定电压组合和额定电压比a.、额定电压变压器的一个作用就是改变电压，因此额定电压是重要数据之一。变压器的额定应与所连接的输变电线路电压相符合，我国输变电线路电压等级（KV）为0.38、3、6、10、15（20）、35、63、110、220、330、500输变电线路电压等级就是线路终端的电压值，因此连接线路终端变压器一侧的额定电压与上列数值相同。线路始端（电源端）电压考虑了线路的压降将比等级电压为高。35KV以下电压等级的始端电压比电压等级要高5％，而35KV.及以上的要高10％，因此变压器的额定电压也相应提高。线路始端电压值（KV）为0.4、3.15、6.3、10.5、15.75、38.5、69、121、242、363、550由此可知，高压额定电压等于线路始端电压的变压器为升压变压器，等于线路终端电压（电压等级）的变压器为降压变压器。变压器产品系列是以高压的电压等级而分的，现在电力变压器的系列分为第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页10KV及以下系列、35KV系列、63KV系列、110KV系列和220KV系列等。额定电压是指线电压，且均以有效值表示。但是，组成三相组的单相变压器，如绕组为星形联结，则绕组的额定电压以线电压为分子，√3为分母表示，如380/√3V.变压器应能在105％的额定电压下输出额定电流，因为5％过电压下的较高空载损耗而引起的温升稍许增长可略去不计。对于特殊的使用情况（如变压器的有功功率可以在任何方向流通），用户可在不超过110％的额定电压下运行。因此变压器铁心的磁通密度选取值要偏低，以防过励磁。当电流为额定电流的k（0≤k≤1）倍时，一般应按下式对电压加以限制：U(%)=110－5K2b．额定电压组合变压器的额定电压就是个绕组的额定电压，是指定施加的或空载时产生的电压。空载时，某一绕组施加额定电压，则变压器其他绕组都同时产生额定电压。绕组之间额定电压组合是有规定的，参见表1-9。c．额定电压比额定电压比是指高压绕组与低压或中压绕组的额定电压之比，所以额定电压比k.>1。3)额定电压变压器得主要做用是传输电能，因此额定容量是他的主要数据。它是表观容量的惯用值，表征传输电能的大小变压器额定容量...
