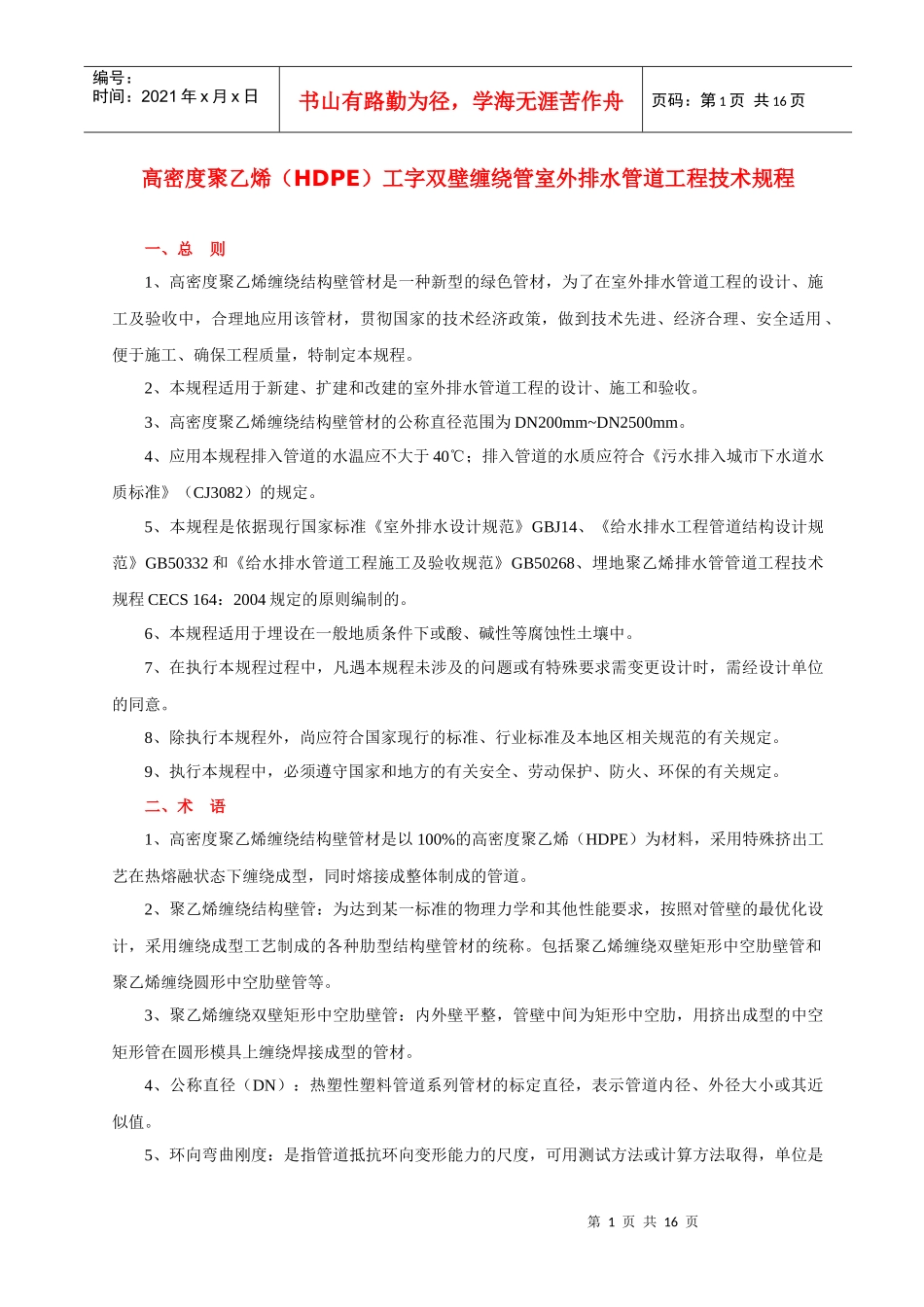

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页高密度聚乙烯（HDPE）工字双壁缠绕管室外排水管道工程技术规程一、总则1、高密度聚乙烯缠绕结构壁管材是一种新型的绿色管材，为了在室外排水管道工程的设计、施工及验收中，合理地应用该管材，贯彻国家的技术经济政策，做到技术先进、经济合理、安全适用、便于施工、确保工程质量，特制定本规程。2、本规程适用于新建、扩建和改建的室外排水管道工程的设计、施工和验收。3、高密度聚乙烯缠绕结构壁管材的公称直径范围为DN200mm~DN2500mm。4、应用本规程排入管道的水温应不大于40℃；排入管道的水质应符合《污水排入城市下水道水质标准》（CJ3082）的规定。5、本规程是依据现行国家标准《室外排水设计规范》GBJ14、《给水排水工程管道结构设计规范》GB50332和《给水排水管道工程施工及验收规范》GB50268、埋地聚乙烯排水管管道工程技术规程CECS164：2004规定的原则编制的。6、本规程适用于埋设在一般地质条件下或酸、碱性等腐蚀性土壤中。7、在执行本规程过程中，凡遇本规程未涉及的问题或有特殊要求需变更设计时，需经设计单位的同意。8、除执行本规程外，尚应符合国家现行的标准、行业标准及本地区相关规范的有关规定。9、执行本规程中，必须遵守国家和地方的有关安全、劳动保护、防火、环保的有关规定。二、术语1、高密度聚乙烯缠绕结构壁管材是以100%的高密度聚乙烯（HDPE）为材料，采用特殊挤出工艺在热熔融状态下缠绕成型，同时熔接成整体制成的管道。2、聚乙烯缠绕结构壁管：为达到某一标准的物理力学和其他性能要求，按照对管壁的最优化设计，采用缠绕成型工艺制成的各种肋型结构壁管材的统称。包括聚乙烯缠绕双壁矩形中空肋壁管和聚乙烯缠绕圆形中空肋壁管等。3、聚乙烯缠绕双壁矩形中空肋壁管：内外壁平整，管壁中间为矩形中空肋，用挤出成型的中空矩形管在圆形模具上缠绕焊接成型的管材。4、公称直径（DN）：热塑性塑料管道系列管材的标定直径，表示管道内径、外径大小或其近似值。5、环向弯曲刚度：是指管道抵抗环向变形能力的尺度，可用测试方法或计算方法取得，单位是第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页N/m2或KN/m2。6、管道连接：将管道上相邻的两个管端连成一体，在工作状态下不出现渗漏的接头。聚乙烯排水管有承插式密封圈连接、电熔连接、热熔连接、焊接连接、机械连接等形式。电熔连接：利用镶嵌在连接处接触面的电热元件通电后产生的高温将接触面熔接成整体的连接方法。有承插式和套筒式（带或套）等连接形式。热熔连接：采用专门的热熔设备将连接部位表面加热，使其熔融部分连成整体的连接方法。有对接式和套筒式（带或套）等连接形式。机械连接：采用机械紧固方法将相邻管端连成一体的连接方法。包括相邻管端用螺栓紧固的法兰连接，相邻管端用螺栓紧固两半外套筒且在套筒和管外壁间用配套的橡胶密封圈密封的哈夫连接。7、主管区：以基础至0.7D为高度、以沟槽宽度为宽度的区域。8、次管区：以主管区以上至管顶以上300mm为高度、以沟槽宽度为宽度的区域。三、管材与连接用管件1、一般规定1.1管材和管件（包括不锈钢抱箍、热收缩套、电热熔连接管）应符合现行产品标准，应有质保书和产品合格证。1.2连接管材所用的管件，必须与管材规格配套，严禁使用与管材不配套的管件。2、管材与管件要求2.1管材规格尺寸应符合表1规定。表1管材规格尺寸（mm）第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页2.2管材质量要求如下：2.2.1管材的内表面应无龟裂、分层及气泡，要求内壁光滑平整；2.2.2管材外观颜色一致，管材不得有裂缝、凹陷及可见的缺损；2.2.3管材内径和外径应达到产品设计标准要求：2.2.4有效长度L允许偏差：0.0005L，且不大于20mm；2.2.5管材的端面应平齐、光滑、无毛刺且与管中心轴线垂直。管材垂直度应达到表2的要求：表2管材端面垂直度要求（mm）2.6管材管壁厚度其平均管壁厚度不应小于设计厚度，最小厚度不应小于设计厚度的92%；2.7管材的物理性能、...
