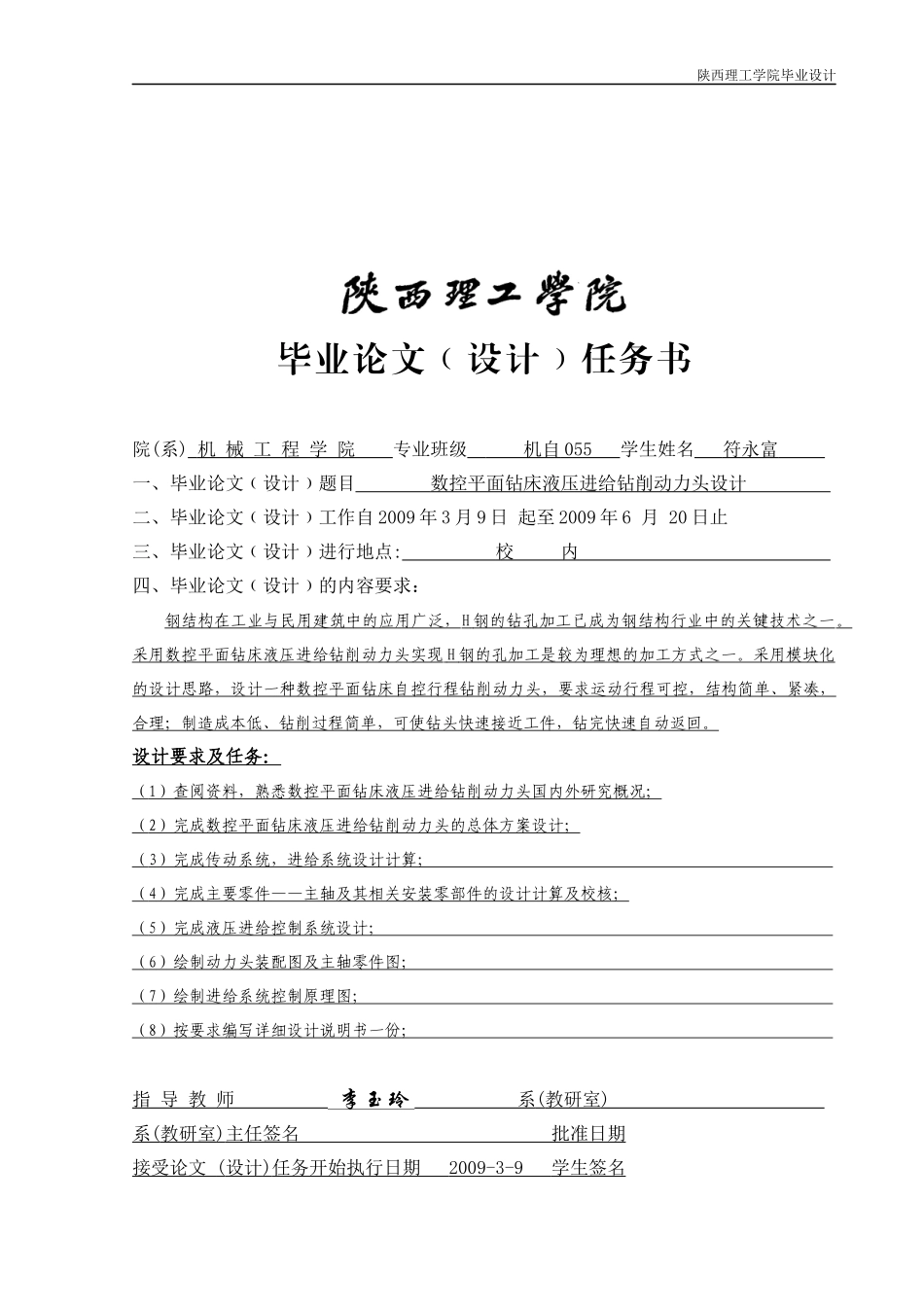

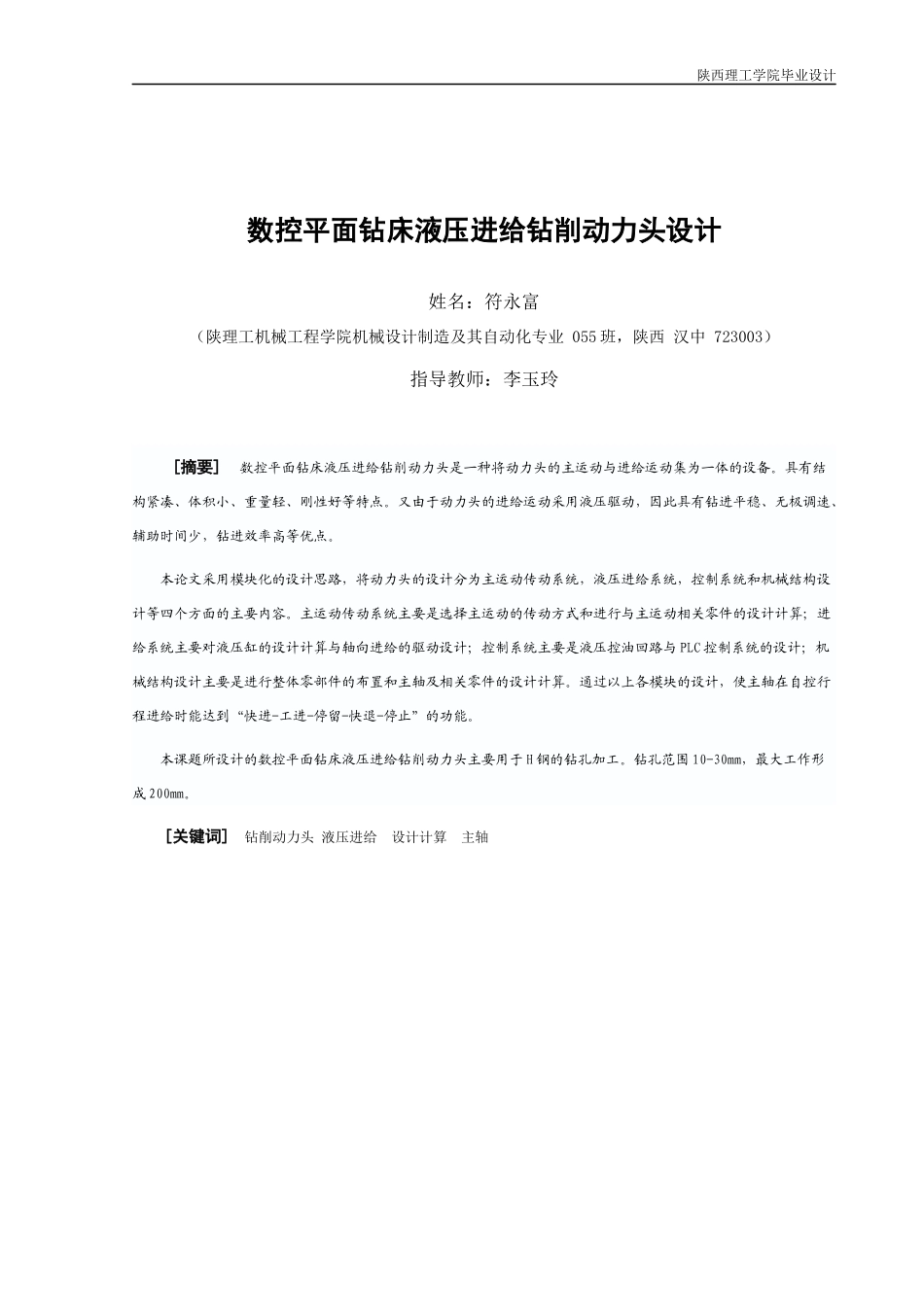

陕西理工学院毕业设计毕业论文﹙设计﹚任务书院(系)机械工程学院专业班级机自055学生姓名符永富一、毕业论文﹙设计﹚题目数控平面钻床液压进给钻削动力头设计二、毕业论文﹙设计﹚工作自2009年3月9日起至2009年6月20日止三、毕业论文﹙设计﹚进行地点:校内四、毕业论文﹙设计﹚的内容要求：钢结构在工业与民用建筑中的应用广泛，H钢的钻孔加工已成为钢结构行业中的关键技术之一。采用数控平面钻床液压进给钻削动力头实现H钢的孔加工是较为理想的加工方式之一。采用模块化的设计思路，设计一种数控平面钻床自控行程钻削动力头，要求运动行程可控，结构简单、紧凑，合理；制造成本低、钻削过程简单，可使钻头快速接近工件，钻完快速自动返回。设计要求及任务：（1）查阅资料，熟悉数控平面钻床液压进给钻削动力头国内外研究概况；（2）完成数控平面钻床液压进给钻削动力头的总体方案设计；（3）完成传动系统，进给系统设计计算；（4）完成主要零件——主轴及其相关安装零部件的设计计算及校核；（5）完成液压进给控制系统设计；（6）绘制动力头装配图及主轴零件图；（7）绘制进给系统控制原理图；（8）按要求编写详细设计说明书一份；指导教师李玉玲系(教研室)系(教研室)主任签名批准日期接受论文(设计)任务开始执行日期2009-3-9学生签名陕西理工学院毕业设计数控平面钻床液压进给钻削动力头设计姓名：符永富（陕理工机械工程学院机械设计制造及其自动化专业055班，陕西汉中723003）指导教师：李玉玲[摘要]数控平面钻床液压进给钻削动力头是一种将动力头的主运动与进给运动集为一体的设备。具有结构紧凑、体积小、重量轻、刚性好等特点。又由于动力头的进给运动采用液压驱动，因此具有钻进平稳、无极调速、辅助时间少，钻进效率高等优点。本论文采用模块化的设计思路，将动力头的设计分为主运动传动系统，液压进给系统，控制系统和机械结构设计等四个方面的主要内容。主运动传动系统主要是选择主运动的传动方式和进行与主运动相关零件的设计计算；进给系统主要对液压缸的设计计算与轴向进给的驱动设计；控制系统主要是液压控油回路与PLC控制系统的设计；机械结构设计主要是进行整体零部件的布置和主轴及相关零件的设计计算。通过以上各模块的设计，使主轴在自控行程进给时能达到“快进-工进-停留-快退-停止”的功能。本课题所设计的数控平面钻床液压进给钻削动力头主要用于H钢的钻孔加工。钻孔范围10-30mm，最大工作形成200mm。[关键词]钻削动力头液压进给设计计算主轴陕西理工学院毕业设计TheDesignofNCflatsurfaceDrillingMachineforHydraulicFeeddrillingdrivingheadYongfu-FU(Grade05,Class5,MachineDesignManufactureandAutomation,SchoolofMechanicalEngineering,ShanxiUniversityofTechnology,Hanzhong,723003,Shanxi)Tutor:LiYuling【Abstract】TheHydraulicFeeddrivllingdrivingHeedofNCflatsurfaceisaequipmentwhichintegratethemainmotionandfeedmotion,soitwillbecompact,lightandrigid.Becauseofit’sHydraulicFeeddrivingHead,itcanachieveclasslessspeed,littleauxiliarytime,andgreatefficiency.Thispapercutsthedesignfordrivingheadintomainmotion,hydraulicfeedmotion,controlsystemandfeatureofmechanicalstructureunderthemodulingideology.Themainmovementsystemmainlyselectsthewayofmainmotiontransmissionandfinishesthecomputationofinterrelatedspareparts;feedsystemdesignisformedbythedesignandcalculationofhydraulicequipmentandaxialmotion;itisthehydraulicreturncircuitandPLCcontrolsystemdesignthatcomposethecontrolsystem;featuredesignofmechanicalstructureismadeupofthearrangingofallsparepartsanddesignandcalculationofsprindleandinterrelatedparts.Asdone,themotionofsprindlecanachieve“FastForward—Implementation—Suspended—Rewind—Stop”.ThedrivingheaddesignedaboveapplyingmainlyinthedrillingofHtypestructuralsteel,withcuttingrangeintensively10-30mm,andmaximalworkingstroke200mm.【Keywords】drillingdrivinghead...
