画模具图的十大技巧与经验VIP免费

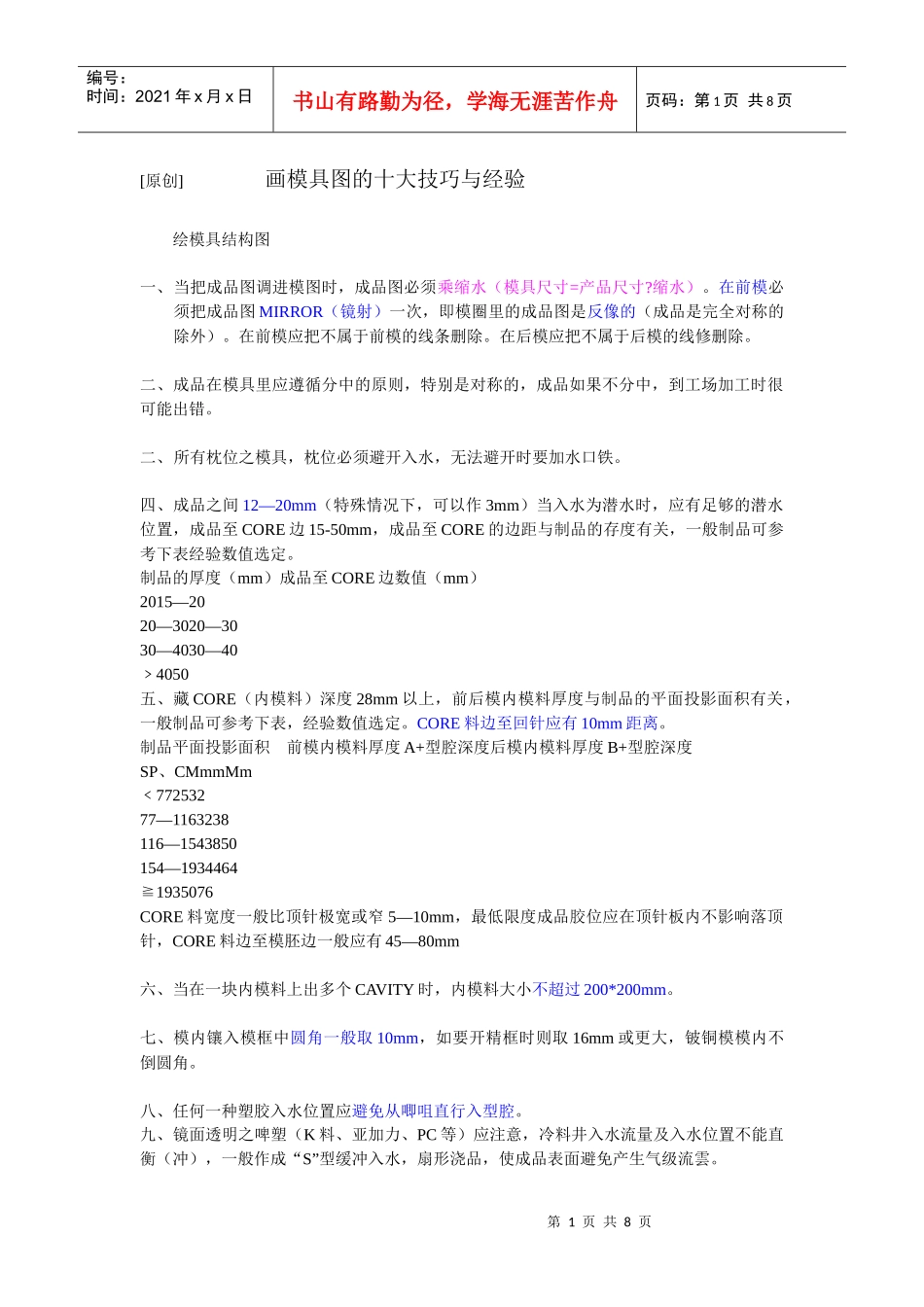

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页[原创]画模具图的十大技巧与经验绘模具结构图一、当把成品图调进模图时，成品图必须乘缩水（模具尺寸=产品尺寸?缩水）。在前模必须把成品图MIRROR（镜射）一次，即模圈里的成品图是反像的（成品是完全对称的除外）。在前模应把不属于前模的线条删除。在后模应把不属于后模的线修删除。二、成品在模具里应遵循分中的原则，特别是对称的，成品如果不分中，到工场加工时很可能出错。二、所有枕位之模具，枕位必须避开入水，无法避开时要加水口铁。四、成品之间12—20mm（特殊情况下，可以作3mm）当入水为潜水时，应有足够的潜水位置，成品至CORE边15-50mm，成品至CORE的边距与制品的存度有关，一般制品可参考下表经验数值选定。制品的厚度（mm）成品至CORE边数值（mm）2015—2020—3020—3030—4030—404050﹥五、藏CORE（内模料）深度28mm以上，前后模内模料厚度与制品的平面投影面积有关，一般制品可参考下表，经验数值选定。CORE料边至回针应有10mm距离。制品平面投影面积前模内模料厚度A+型腔深度后模内模料厚度B+型腔深度SP、CMmmMm772532﹤77—1163238116—1543850154—19344641935076≧CORE料宽度一般比顶针极宽或窄5—10mm，最低限度成品胶位应在顶针板内不影响落顶针，CORE料边至模胚边一般应有45—80mm六、当在一块内模料上出多个CAVITY时，内模料大小不超过200*200mm。七、模内镶入模框中圆角一般取10mm，如要开精框时则取16mm或更大，铍铜模模内不倒圆角。八、任何一种塑胶入水位置应避免从唧咀直行入型腔。九、镜面透明之啤塑（K料、亚加力、PC等）应注意，冷料井入水流量及入水位置不能直衡（冲），一般作成“S”型缓冲入水，扇形浇品，使成品表面避免产生气级流雲。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页（15）选模胚的一般原则：当模胚阔度在250mm（包括250mm）以下时，用工字型模胚口型，模胚阔度在250—350mm时，用直力有面板模胚（T型）。模胚阔度在400mm以上并且有行位时用直力有面板模胚T型，没有行位时用直力无面板模胚（H型）有力模胚必须加工W25mm?H20mm码，模坑，底面板必须有码模孔（中心距为“7、10、14”，中心“7、10”用￠二分之一牙，中心“14”的用￠八分之五牙，深度19—24mm细水口模胚一律采用I字型模胚。当A板开框深度较深（一般大于60mm）时，可考虑开通框或选用无面板的模架；有行位或较杯的模胚，A板不应用通框，当A板开框深度较深（一般大于60mm）时，可考虑不用面板；方铁的高度，必须能顺利顶出产品，并顶针板离托板间有5—10mm的间隙，不可以当顶针板顶到托板上时，才能顶出产品，所以当产品较高时，要注意加高方铁；模胚A板（B板）要有四条25.4mm*450撬模坑；模板四边都有撬模坑5mm深；顶针底板按模胚大小或高度加垃圾针（支承点）350mm以下为4粒，350mm—550mm为6粒，550mm以上为10粒或按设坟增加或减少。有推板的模胚，一定不可以前模道柱后模导套；前模模板厚度一般等于前模开框深度加25mm—35mm左右，当模胚无面板时，前模模板厚度一般等于前模开框深度加40mm—50mm左右。后模模板厚度一般等于后模开框深度40—50mm左右，（可在模胚资料上查到标准托板厚度，一般是无需用托板；当内模料镶CORE是圆形时，选用有托板的模胚；当有行位或较杯时边钉一定要先入10至15mm到斜导柱才可以顶入滑块内，即当料导柱特别长时，应前模导柱，后模导套。以方便加长导柱；使用顶针板导柱时，必须配置相应的铜质导套中托司，顶针板导柱的直径口，一般与标准模胚的回针直径相同，但也取决于导柱的长度C，其适用范围见下表，导柱的长度以伸入托板或B板10mm为宜。5060708090100110120130140150160170180190200210220（16）标数基准当一模出多个CAVITY时，标数应以模具中心为标数基准，成品标数基准应和成品图标数基准一致当成品标数基准点与模具中心对称时，应按对称于模具中心标数基准，当一模内有多块内模料，一内模料出多个CAVITY时，如果成品对称，应按对称于内模料第3页共8页第2页共8页编号：时间：2021年x...
