电子镇流器的工作原理及相关知识VIP免费

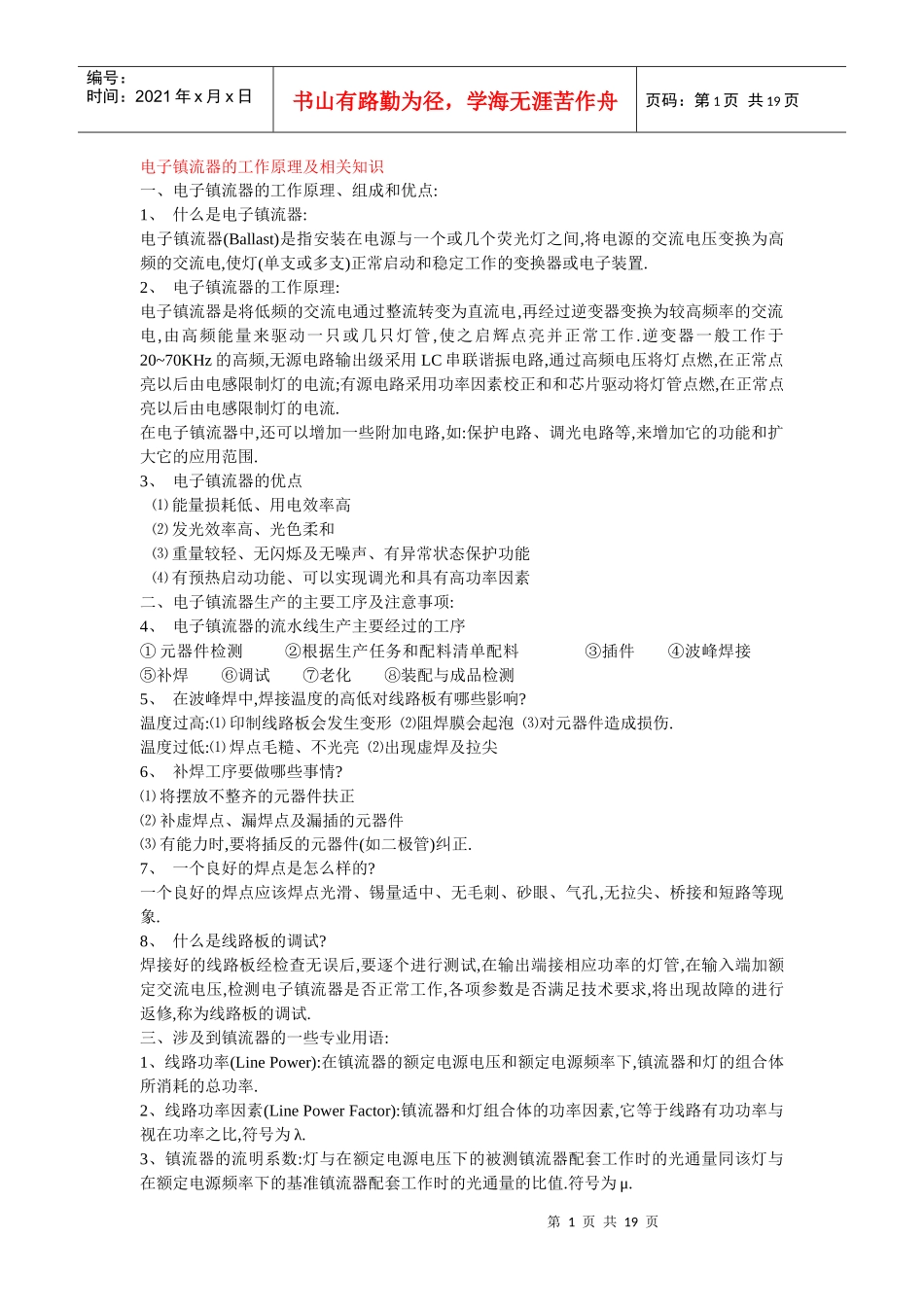

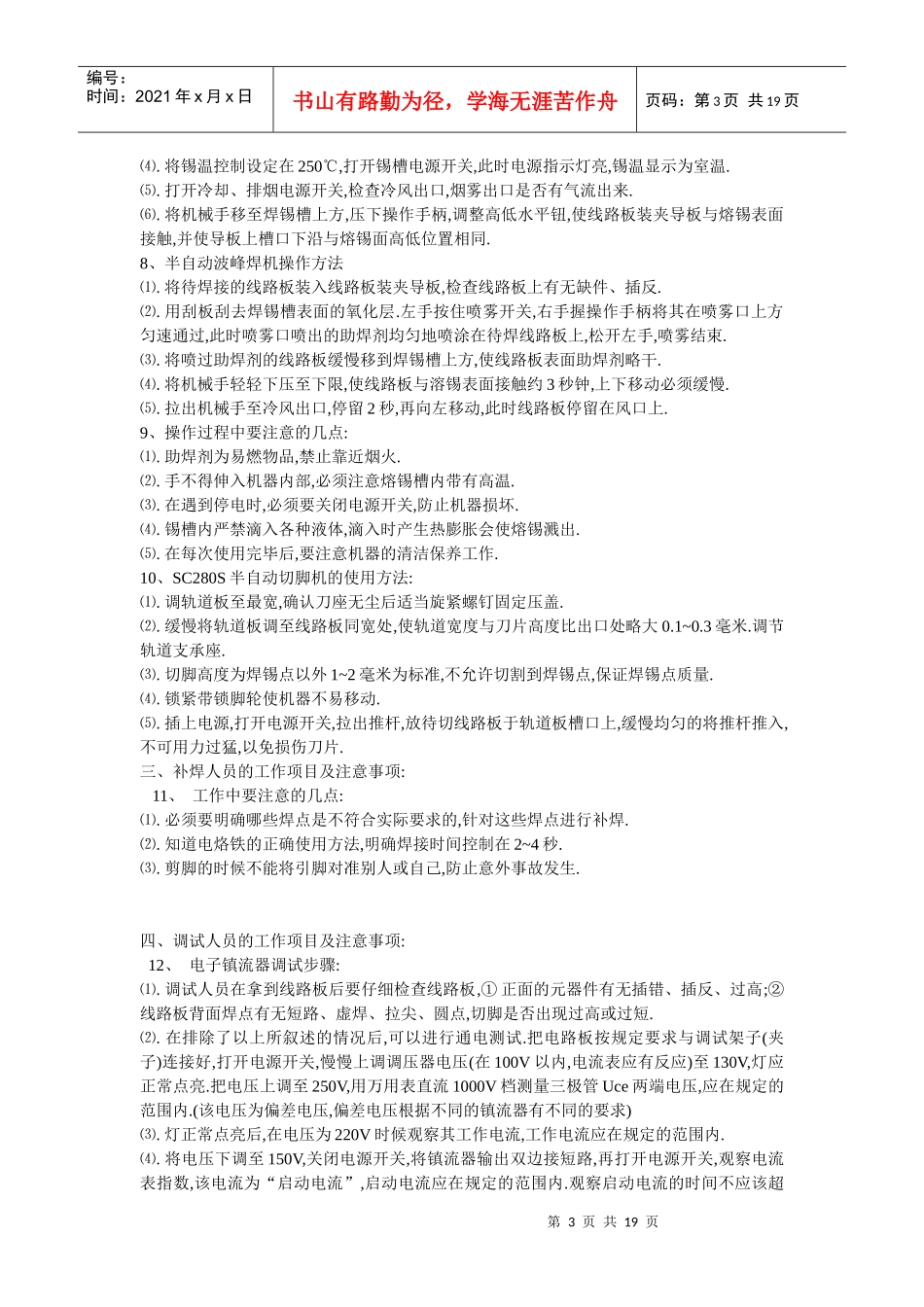

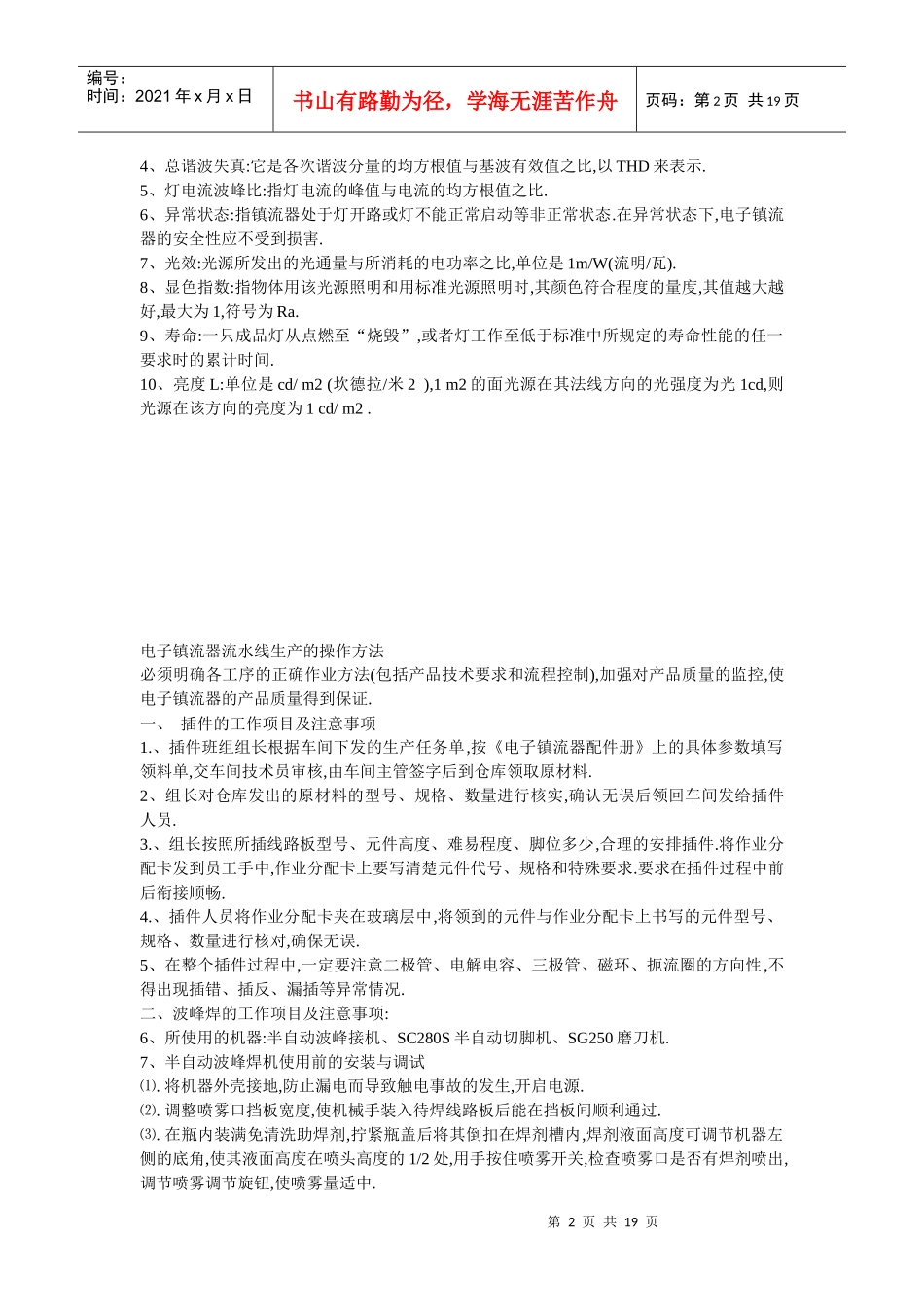

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作.逆变器一般工作于20~70KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路,如:保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤.温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管)纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:1、线路功率(LinePower):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.2、线路功率因素(LinePowerFactor):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以THD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态.在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W(流明/瓦).8、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra.9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度L:单位是cd/m2(坎德拉/米2),1m2的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1cd/m2.电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制),加强对产品质量的监控,使电子镇流器的产品质量得到保证.一、插件的工作项目及注意事项1.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3.、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求.要求在插件过程中前后衔接顺畅.4.、插件人员将作业分配卡夹在玻璃层中,将领到...
