充退磁控制器远程控制盒说明书远程控制盒是YZC系列远程智能型充退磁控制器的一个可选配的功能扩展件
是机床操作者与YZC系列远程智能型充退磁控制器之间联系的人机界面
远程控制盒（简称：控制盒）与YZC系列远程智能型充退磁控制器（简称：控制器）配套使用
控制器安装在机床的控制电柜里，控制盒安装于机床的操作面板表面
通过控制盒，可以方便、直观、可视化的控制YZC系列远程智能型充退磁控制器的运行
同时，真正实现了调磁的数字化，彻底解决了电位器调磁存在的温度漂移难题
特别能满足磨床以微小磁量吸附工件，进行高精度磨削加工的要求
从而为有效提升磨床的精细加工性能提供基础
依照控制盒的安装方式，有卧式和立式两种
其体积小巧，功能齐全，便于安装，绝大多数机床不需要做大的改动，即可安装使用
控制盒正面有状态指示灯、数值显示窗、功能按键，背面有接线端子

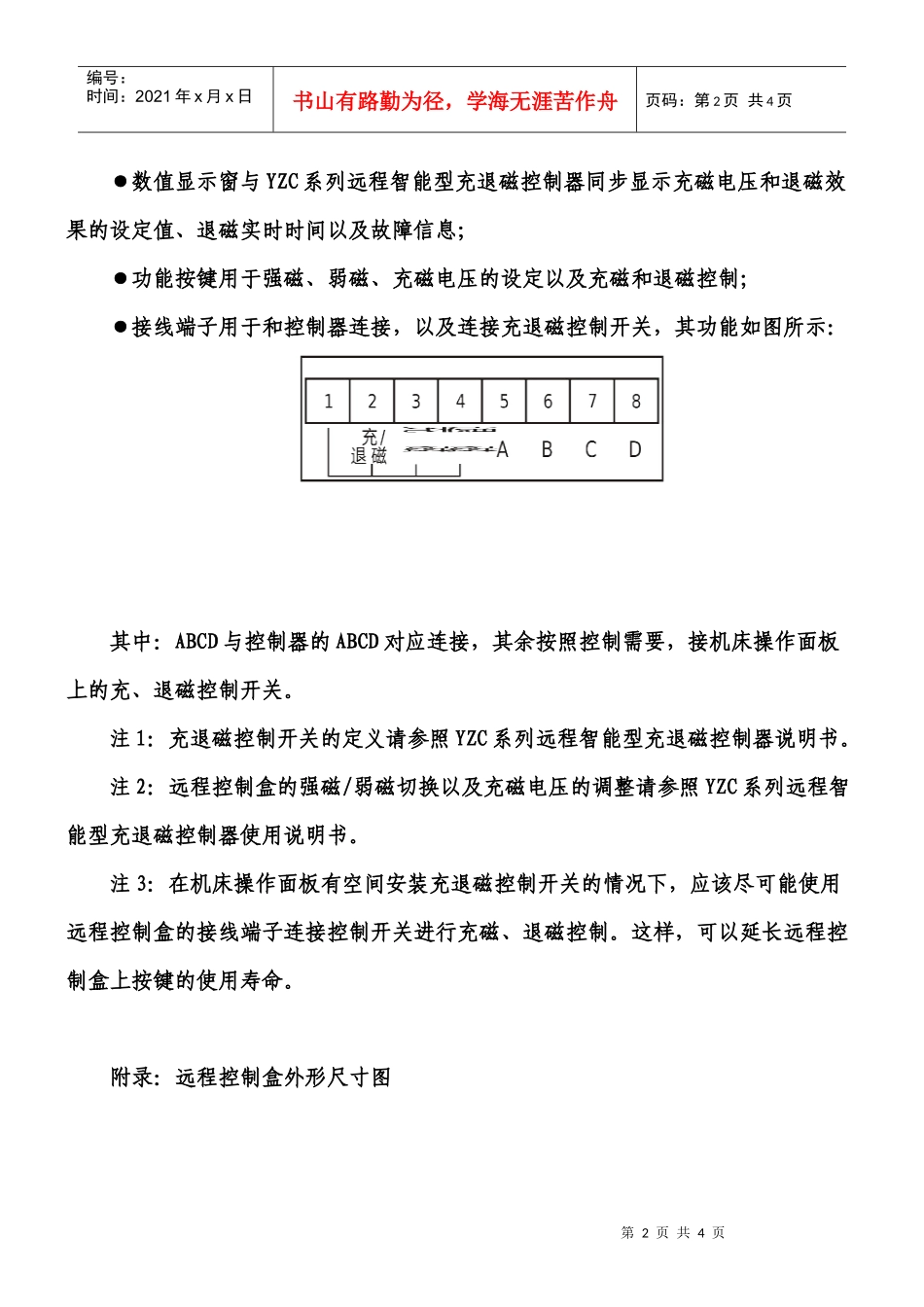

●状态指示灯与YZC系列远程智能型充退磁控制器同步显示各种工作状态；第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页●数值显示窗与YZC系列远程智能型充退磁控制器同步显示充磁电压和退磁效果的设定值、退磁实时时间以及故障信息；●功能按键用于强磁、弱磁、充磁电压的设定以及充磁和退磁控制；●接线端子用于和控制器连接，以及连接充退磁控制开关，其功能如图所示：其中：ABCD与控制器的ABCD对应连接，其余按照控制需要，接机床操作面板上的充、退磁控制开关
注1：充退磁控制开关的定义请参照YZC系列远程智能型充退磁控制器说明书
注2：远程控制盒的强磁/弱磁切换以及充磁电压的调整请参照YZC系列远程智能型充退磁控制器使用说明书
注3：在机床操作面板有空间安装
