防腐保温工程施工组织设计(DOC 45页)VIP免费

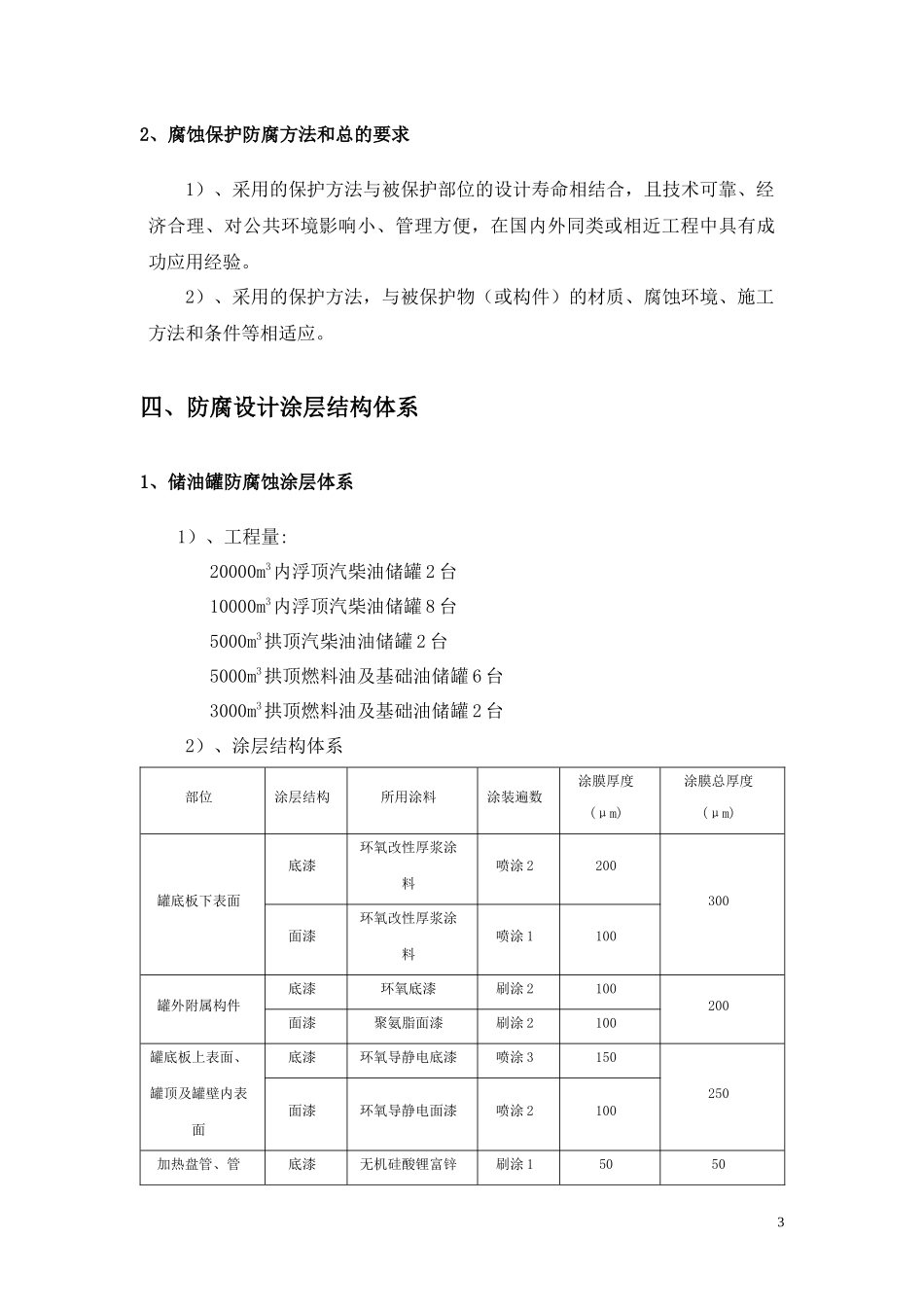

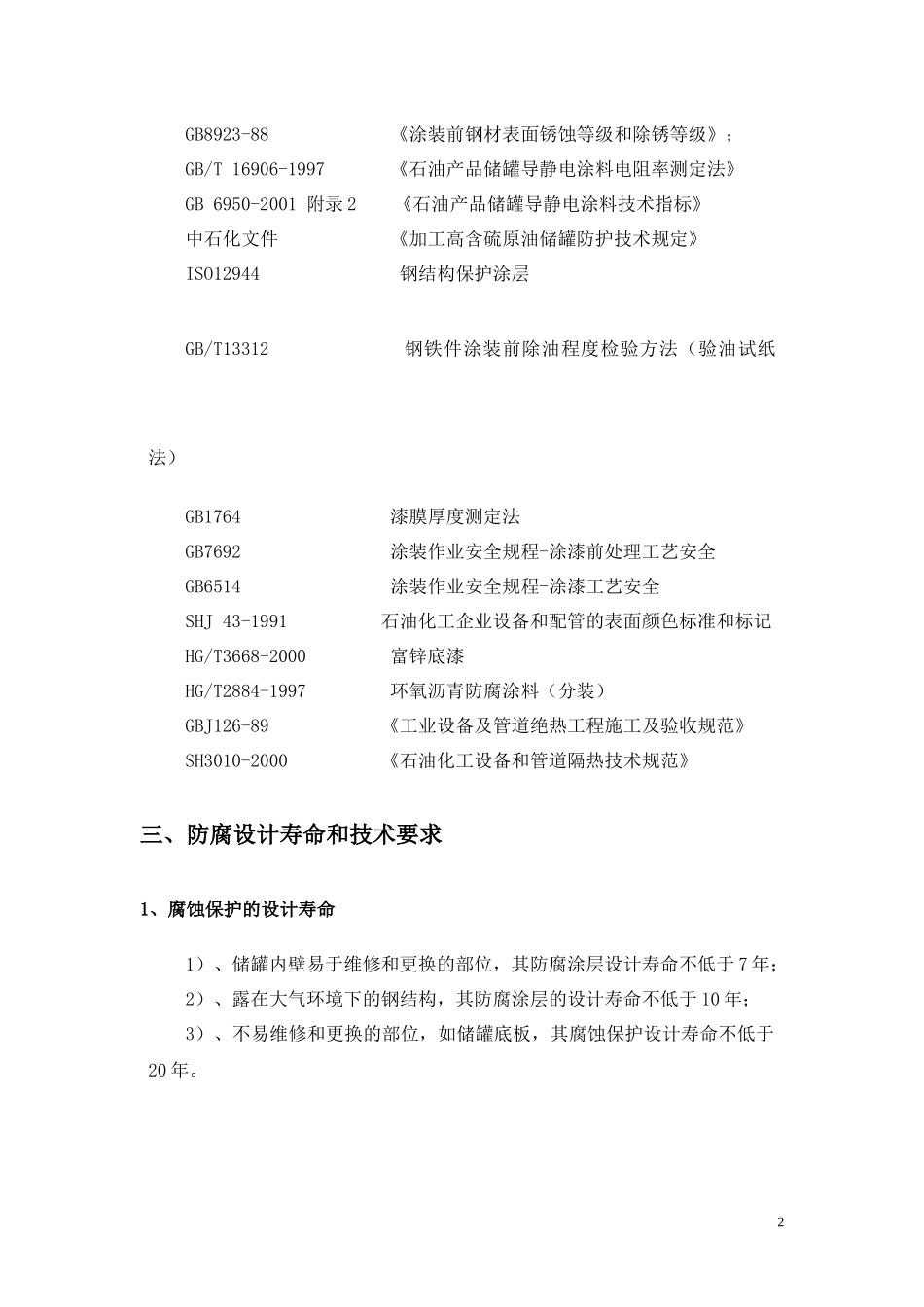

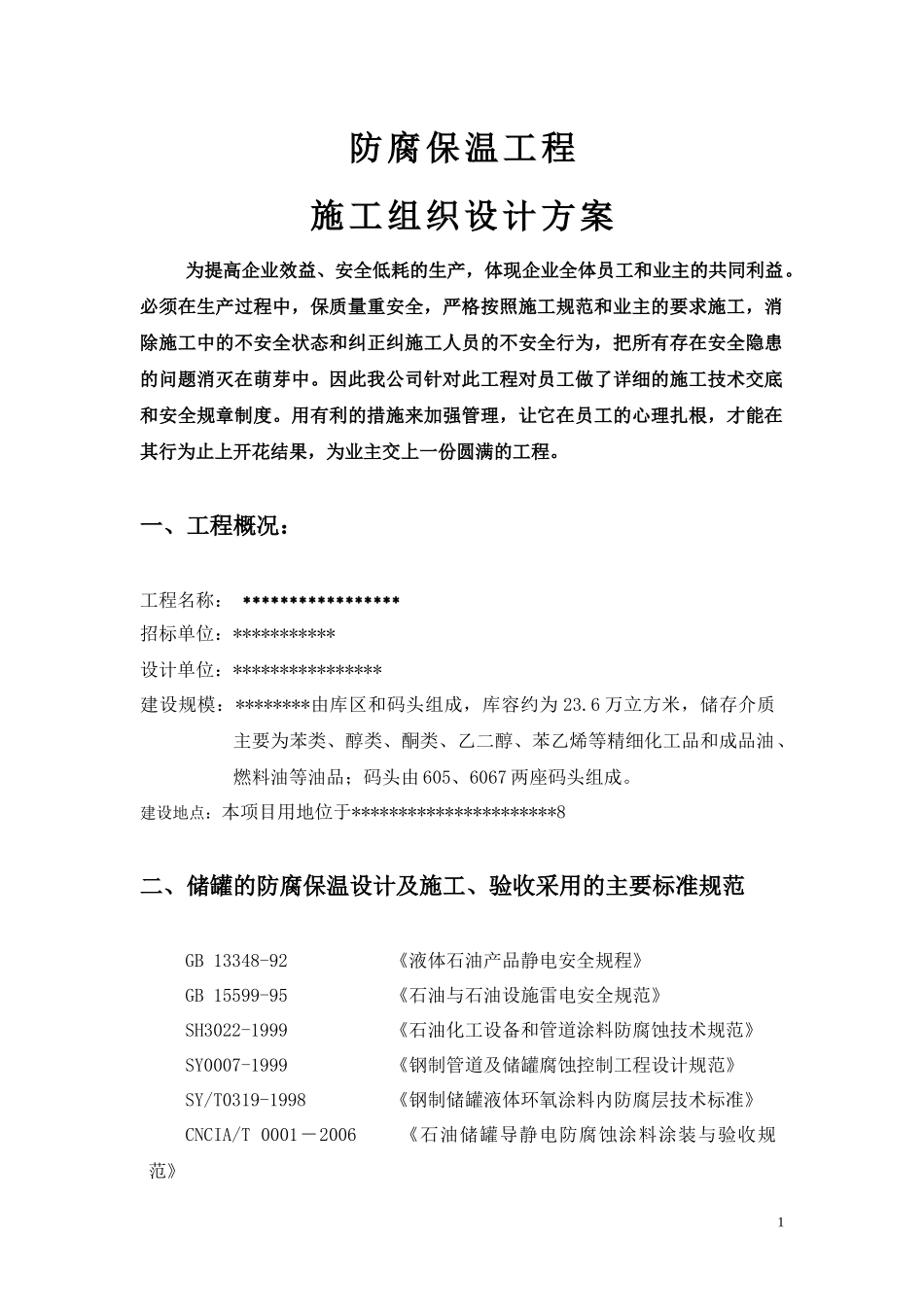

防腐保温工程施工组织设计方案为提高企业效益、安全低耗的生产，体现企业全体员工和业主的共同利益。必须在生产过程中，保质量重安全，严格按照施工规范和业主的要求施工，消除施工中的不安全状态和纠正纠施工人员的不安全行为，把所有存在安全隐患的问题消灭在萌芽中。因此我公司针对此工程对员工做了详细的施工技术交底和安全规章制度。用有利的措施来加强管理，让它在员工的心理扎根，才能在其行为止上开花结果，为业主交上一份圆满的工程。一、工程概况：工程名称：*****************招标单位：***********设计单位：****************建设规模：********由库区和码头组成，库容约为23.6万立方米，储存介质主要为苯类、醇类、酮类、乙二醇、苯乙烯等精细化工品和成品油、燃料油等油品；码头由605、6067两座码头组成。建设地点：本项目用地位于**********************8二、储罐的防腐保温设计及施工、验收采用的主要标准规范GB13348-92《液体石油产品静电安全规程》GB15599-95《石油与石油设施雷电安全规范》SH3022-1999《石油化工设备和管道涂料防腐蚀技术规范》SY0007-1999《钢制管道及储罐腐蚀控制工程设计规范》SY/T0319-1998《钢制储罐液体环氧涂料内防腐层技术标准》CNCIA/T0001－2006《石油储罐导静电防腐蚀涂料涂装与验收规范》1GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》；GB/T16906-1997《石油产品储罐导静电涂料电阻率测定法》GB6950-2001附录2《石油产品储罐导静电涂料技术指标》中石化文件《加工高含硫原油储罐防护技术规定》ISO12944钢结构保护涂层GB/T13312钢铁件涂装前除油程度检验方法（验油试纸法）GB1764漆膜厚度测定法GB7692涂装作业安全规程-涂漆前处理工艺安全GB6514涂装作业安全规程-涂漆工艺安全SHJ43-1991石油化工企业设备和配管的表面颜色标准和标记HG/T3668-2000富锌底漆HG/T2884-1997环氧沥青防腐涂料（分装）GBJ126-89《工业设备及管道绝热工程施工及验收规范》SH3010-2000《石油化工设备和管道隔热技术规范》三、防腐设计寿命和技术要求1、腐蚀保护的设计寿命1）、储罐内壁易于维修和更换的部位，其防腐涂层设计寿命不低于7年；2）、露在大气环境下的钢结构，其防腐涂层的设计寿命不低于10年；3）、不易维修和更换的部位，如储罐底板，其腐蚀保护设计寿命不低于20年。22、腐蚀保护防腐方法和总的要求1）、采用的保护方法与被保护部位的设计寿命相结合，且技术可靠、经济合理、对公共环境影响小、管理方便，在国内外同类或相近工程中具有成功应用经验。2）、采用的保护方法，与被保护物（或构件）的材质、腐蚀环境、施工方法和条件等相适应。四、防腐设计涂层结构体系1、储油罐防腐蚀涂层体系1）、工程量:20000m3内浮顶汽柴油储罐2台10000m3内浮顶汽柴油储罐8台5000m3拱顶汽柴油油储罐2台5000m3拱顶燃料油及基础油储罐6台3000m3拱顶燃料油及基础油储罐2台2）、涂层结构体系部位涂层结构所用涂料涂装遍数涂膜厚度(μm)涂膜总厚度(μm)罐底板下表面底漆环氧改性厚浆涂料喷涂2200300面漆环氧改性厚浆涂料喷涂1100罐外附属构件底漆环氧底漆刷涂2100200面漆聚氨脂面漆刷涂2100罐底板上表面、罐顶及罐壁内表面底漆环氧导静电底漆喷涂3150250面漆环氧导静电面漆喷涂2100加热盘管、管底漆无机硅酸锂富锌刷涂150503束、支架漆油罐外壁(保温部分)含保温支架和钩钉底漆红丹防锈漆喷涂27070油罐外壁(非保温部分)底漆环氧底漆喷涂2100200面漆聚氨脂面漆喷涂21002、化工罐防腐蚀涂层体系1）、工程量:5000m3内浮顶储罐2台5000m3拱顶储罐2台3000m3内浮顶储罐4台3000m3拱顶储罐3台2000m3内浮顶储罐4台3000m3拱顶储罐4台1000m3拱顶储罐1台1000m3内浮顶储罐4台2）、涂层结构体系外部部位涂层结构所用涂料涂装遍数涂膜厚度(μm)涂膜总厚度(μm)罐底板下表面底漆环氧改性厚浆涂料喷涂2200300面漆环氧改性厚浆涂料喷涂1100油罐外壁(保温部分)含保温支架和钩钉底漆红丹防锈漆喷涂27070油罐外壁(非保底漆环氧底漆喷涂1502004温部分)附属构件中间漆凉凉隔热漆喷涂150面漆聚氨脂面漆喷涂2100内部序号储存介质罐号罐容内防腐涂料干膜厚度（μm）1二甲苯罐TK-303-015000酚...
